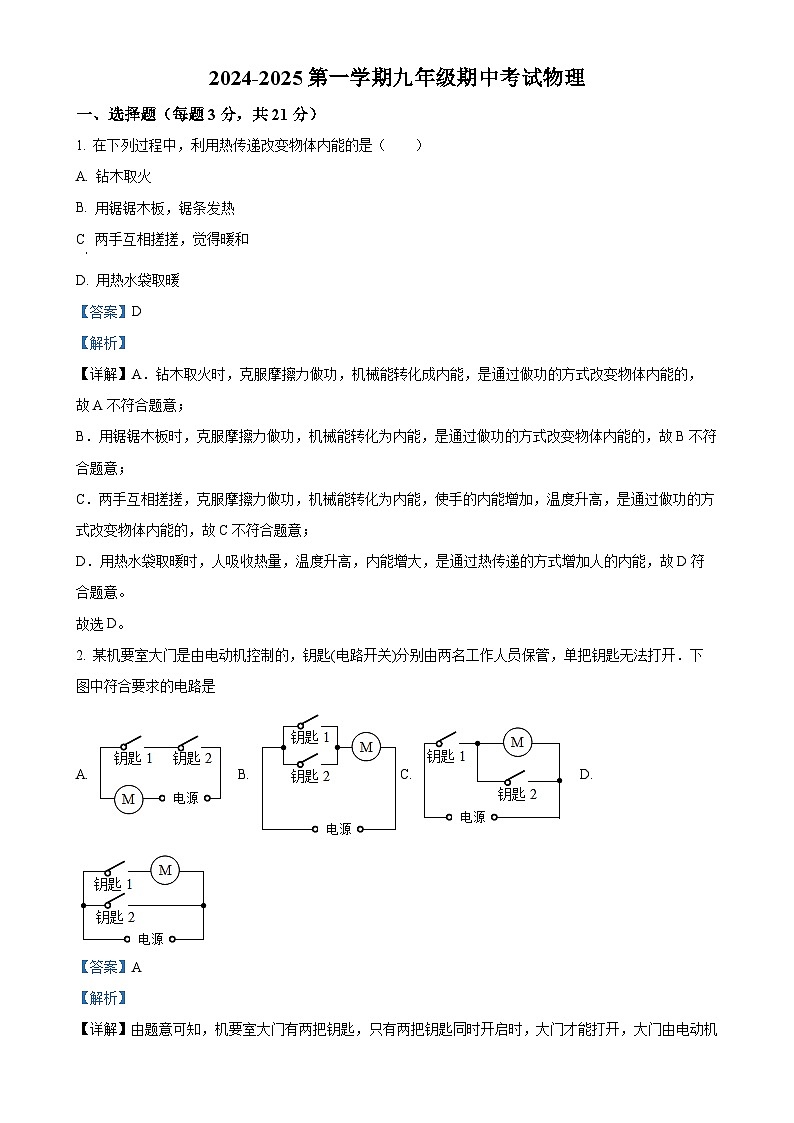

1. 在下列过程中，利用热传递改变物体内能的是（ ）
A. 钻木取火
B. 用锯锯木板，锯条发热
C 两手互相搓搓，觉得暖和
D. 用热水袋取暖
【答案】D
【解析】
【详解】A．钻木取火时，克服摩擦力做功，机械能转化成内能，是通过做功的方式改变物体内能的，故A不符合题意；
B．用锯锯木板时，克服摩擦力做功，机械能转化为内能，是通过做功的方式改变物体内能的，故B不符合题意；
C．两手互相搓搓，克服摩擦力做功，机械能转化为内能，使手的内能增加，温度升高，是通过做功的方式改变物体内能的，故C不符合题意；
D．用热水袋取暖时，人吸收热量，温度升高，内能增大，是通过热传递的方式增加人的内能，故D符合题意。
故选D。
2. 某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．下图中符合要求的电路是
A. B. C. D.
【答案】A
【解析】

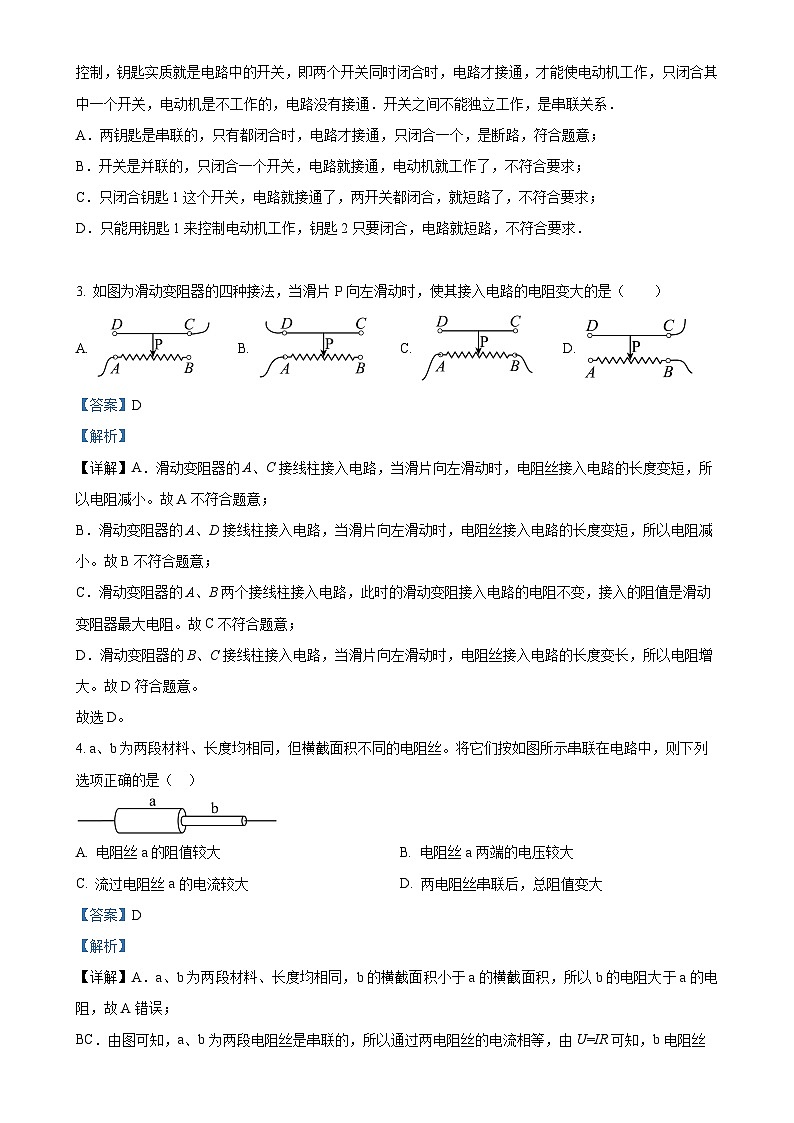

【详解】由题意可知，机要室大门有两把钥匙，只有两把钥匙同时开启时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，是串联关系．
A．两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；
B．开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；
C．只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；
D．只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求．
3. 如图为滑动变阻器的四种接法，当滑片P向左滑动时，使其接入电路的电阻变大的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】A．滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故A不符合题意；
B．滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。故B不符合题意；
C．滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻接入电路的电阻不变，接入的阻值是滑动变阻器最大电阻。故C不符合题意；
D．滑动变阻器的B、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。故D符合题意。
故选D。
4. a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A. 电阻丝a的阻值较大B. 电阻丝a两端的电压较大
C. 流过电阻丝a的电流较大D. 两电阻丝串联后，总阻值变大
【答案】D
【解析】
【详解】A．a、b为两段材料、长度均相同，b的横截面积小于a的横截面积，所以b的电阻大于a的电阻，故A错误；
BC．由图可知，a、b为两段电阻丝是串联的，所以通过两电阻丝的电流相等，由U=IR可知，b电阻丝两端电压大，故BC错误；

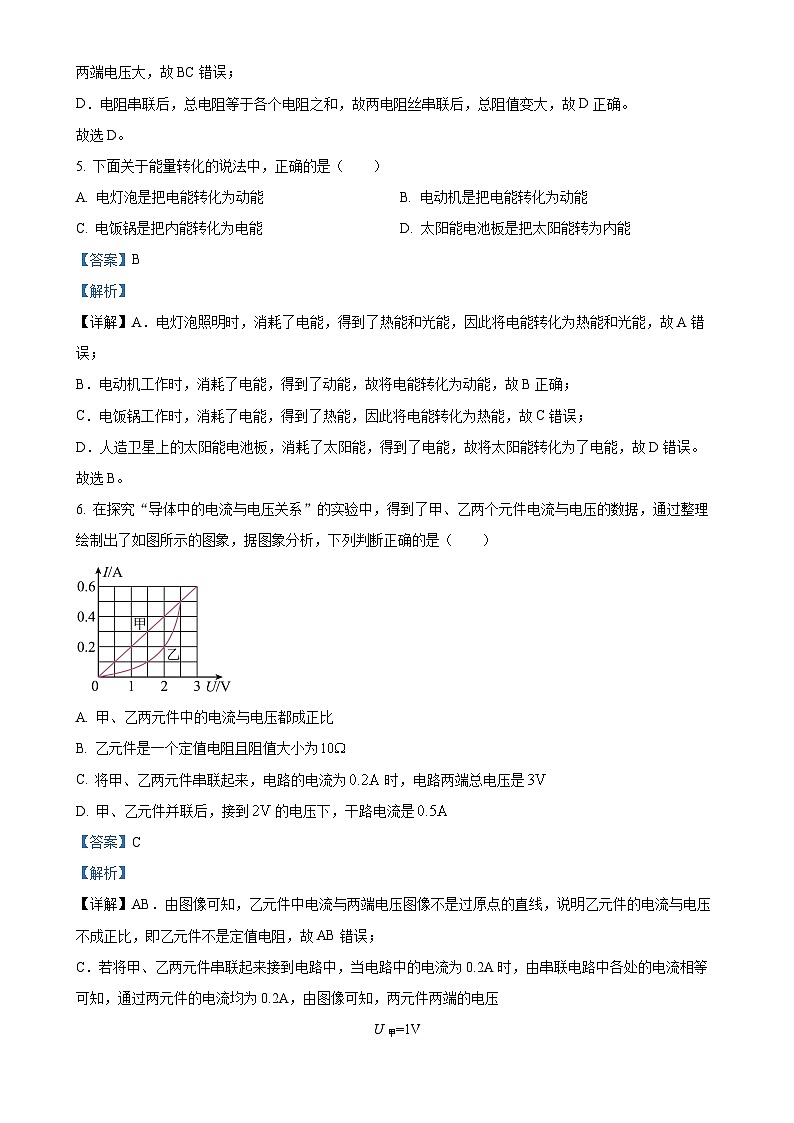

D．电阻串联后，总电阻等于各个电阻之和，故两电阻丝串联后，总阻值变大，故D正确。
故选D。
5. 下面关于能量转化的说法中，正确的是（ ）
A. 电灯泡是把电能转化为动能B. 电动机是把电能转化为动能
C. 电饭锅是把内能转化为电能D. 太阳能电池板是把太阳能转为内能
【答案】B
【解析】
【详解】A．电灯泡照明时，消耗了电能，得到了热能和光能，因此将电能转化为热能和光能，故A错误；
B．电动机工作时，消耗了电能，得到了动能，故将电能转化为动能，故B正确；
C．电饭锅工作时，消耗了电能，得到了热能，因此将电能转化为热能，故C错误；
D．人造卫星上的太阳能电池板，消耗了太阳能，得到了电能，故将太阳能转化为了电能，故D错误。
故选B。
6. 在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图象，据图象分析，下列判断正确的是（ ）
A. 甲、乙两元件中的电流与电压都成正比
B. 乙元件是一个定值电阻且阻值大小为
C. 将甲、乙两元件串联起来，电路的电流为时，电路两端总电压是
D. 甲、乙元件并联后，接到的电压下，干路电流是
【答案】C
【解析】
【详解】AB．由图像可知，乙元件中电流与两端电压图像不是过原点的直线，说明乙元件的电流与电压不成正比，即乙元件不是定值电阻，故AB错误；
C．若将甲、乙两元件串联起来接到电路中，当电路中的电流为0.2A时，由串联电路中各处的电流相等可知，通过两元件的电流均为0.2A，由图像可知，两元件两端的电压
U甲=1V
U乙=2V
由串联电路中电压规律可知，电路两端总电压
故C正确；
D．若甲、乙元件并联后，接到2V的电路中，根据并联电路中各支路两端的电压相等可知，两元件两端的电压均为2V，由图像可知，通过两元件的电流
I甲=0.4A
I乙=0.2A
干电路的总电流
I总=I甲+I乙=0.4A+0.2A=0.6A
故D错误。
故选C。
7. 高速公路收费站对超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计，如下表述正确的是（ ）
A. 称重表由电压表改装B. 当车辆越重时，电路中电流越大
C. 当车辆越重时，电路中电流越小D. 当车辆越重时，R的阻值变大
【答案】B
【解析】
【详解】A．由电路图可知，称重表与电阻串联，所以称重表由电流表改装，故A错误；
D．由电路图知，定值电阻R1和滑动变阻器R串联，当车辆越重时，滑动变阻器的滑片向下滑动时，滑动变阻器接入电路的电阻变短，则电阻R变小，故D错误；
BC．当车辆越重时，R接入电路的阻值越小，电路中的总电阻越小，由可知，电路中的电流越大，故C错误，B正确。
故选B。
二、填空题（每空1分，共21分）
8. 小亮放学一进家门，就闻到妈妈炒菜的香味，这是__________现象，它的剧烈与_________有关，“妈妈炒菜”主要是通过__________（选填“热传递”或“做功”）改变菜的内能。
【答案】 ①. 扩散 ②. 温度 ③. 热传递
【解析】
【详解】[1]由于菜中的芳香类物质分子不停地做无规则运动，通过扩散现象充满整个房间，所以小亮放学一进家门，就闻到妈妈炒菜的香味。
[2]由于温度越高，分子热运动越剧烈，扩散现象越明显，所以它的剧烈与温度有关。
[3]炒菜时，锅的热量传递给菜，使菜变熟，主要是通过热传递方式改变物体的内能。
9. 下图是汽油机的四个冲程中的____________冲程，此过程是____________能转化为___________能。
【答案】 ①. 做功 ②. 内 ③. 机械
【解析】
【详解】[1]由图可知，进气门和排气门都是关闭的，活塞向下运行，火花塞点火，汽缸容积变大，是做功冲程。
[2][3]做功冲程中将高温高压气体的内能转化为活塞的机械能，从而为汽车提供动力。
10. 将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，发现小球远离玻璃棒。由此可知：有机玻璃棒带________电，这是因为它们带_____________电荷相互________所致。
【答案】 ①. 正 ②. 同种 ③. 排斥
【解析】
【详解】[1][2][3]根据同种电荷相互排斥，异种电荷相互吸引可知，将一带电的有机玻璃棒靠近带正电的泡沫塑料小球，塑料球远离玻璃棒，说明塑料球和玻璃棒带的是同种电荷；而塑料球带正电，说明玻璃棒也带正电，同种电荷相互排斥。
11. 在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流是______A，其两端电压为_______V，小灯泡的电阻是________Ω。
【答案】 ①. 0.4 ②. 2 ③. 5
【解析】
【详解】[1]由丙图可知，电流表选择0~0.6A量程，分度值为0.02A，示数为0.4A，则流过小灯泡的电流是0.4A。
[2]由乙图可知，电压表选择0~3V量程，分度值为0.1V，示数为2V，则小灯泡两端的电压是2V。
[3]小灯泡的电阻
12. 下图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，是利用了改变接入电路的电阻丝的___________，从而改变电路的电阻。当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱_________ （选填“a、b”、“b、c”或“a、c”）和灯泡_________联后接入电路中。
【答案】 ①. 长度 ②. b、c ③. 串
【解析】
【详解】[1]导体电阻的大小与导体的长度、横截面积、材料和温度有关，在其它条件不变时，导体长度越长，电阻越大。滑动变阻器是通过改变接入电路中电阻丝的长度，从而改变接入电路中电阻的大小。
[2][3]由于当顺时针旋转旋钮触片时，灯泡变亮，说明电阻变小，故应该把“b、c”两点接入电路中；为了能使变阻器通过改变电阻来改变电流，从而调节灯泡的亮度，应让它与灯泡串联。
13. 一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图可得定值电阻R的阻值为__________。当把这个工具接在电压为的电路两端，L、R并联的总电流是_____A，总电阻是_________。（保留1位小数点）
【答案】 ①. 10Ω ②. 1.2 ③. 3.3Ω
【解析】
【详解】[1]由图可知，当电阻两端电压为4V时，通过电阻的电流为0.4A，则定值电阻R的阻值
[2]把这个工具接在电压为的电路两端，小灯泡L和一个定值电阻R并联，则小灯泡L和定值电阻R两端电压都是4V，由图可知，通过R的电流为0.4A，通过L的电流为0.8A，根据并联电路的电流规律可知，电路总电流
I总=IR+IL=0.4A+0.8A=1.2A
[3]并联电路的总电阻
14. 下图的仪表，此时的读数是_______，此表说明每消耗电能，转盘旋转了800圈，如果在某段时间内转盘转80圈，则总共消耗电能是__________，合_______J。
【答案】 ①. 4637.8 ②. 0.1 ③. 3.6×105
【解析】
【详解】[1]由于电能表的示数的最后一位为小数位，所以此时电能表的示数为4637.8kW·h。
[2]某段时间内转盘转80圈，则总共消耗电能
[3]由于
所以
三、作图题
15.
（1）如图1实物图，在虚线框内画出对应的电路图（必须画在虚线框内）；
（2）如图2电路中，当滑片向左移动，灯泡变暗，请用笔画线连接电路；
（3）如图3电路是“测量小灯泡正常发光时的电阻”实验的装置，其中小灯泡正常发光时的电压为，电阻约为，请根据实验要求连接实物图，导线不能交叉。
【答案】（1） （2）
（3）
【解析】
【小问1详解】
分析图1实物图发现，灯泡L1与L2并联，开关S2与L2串联在一条支路中，开关S1在干路中，画出对应的电路图，如下图所示：
【小问2详解】
图2电路中，当滑片向左移动，灯泡变暗，则滑动变阻器与灯泡串联；滑片向左移动，灯泡变暗，则电路中电流变小，滑动变阻器阻值变大，则滑动变阻器下方的接线柱接在右端，如下图所示：
【小问3详解】
小灯泡正常发光时的电压为，电阻约为，则通过小灯泡的电流
则电流表选择0~0.6A量程，滑动变阻器与电流表串联，如下图所示：
四、实验题（每空1分，共19分）
16. 为了比较水和煤油的吸热能力，亮亮用图所示的器材进行实验。
（1）除了图中的器材外，该实验还需要的测量工具是____________和_____________；
（2）两烧杯内的电加热器规格相同，因此实验中可以用加热时间的长短来表示水和煤油____________，这里应用的物理研究方法是_______________；
（3）实验中，给质量相同的水和煤油加热相同的时间，通过比较水和煤油____________来比较它们的吸热能力；
（4）根据上表中亮亮测量的实验数据可得，_____________ （选填“水”或“煤油”）的吸热能力更强；
（5）某同学认为：“加热相同的时间，煤油升高的温度较多，这说明煤油吸收的热量多一些”；这位同学的判断是____________（选填“正确”或“错误”）的。
【答案】（1） ①. 天平 ②. 秒表
（2） ①. 吸收热量多少 ②. 转换法 （3）升高的温度
（4）水 （5）错误
【解析】
【小问1详解】
[1][2]由于实验中需要测量液体的质量和加热时间，所以实验中还需要的测量工具有天平和秒表。
【小问2详解】
[1][2]两烧杯内的电加热器规格相同，则相同时间两个电加热器放出热量相同，则水和煤油在相等的时间内吸收的热量相等，由于实验中水和煤油吸收热量多少不能直接观察，所以运用转换法，通过加热时间的长短来表示水和煤油吸收热量多少。
【小问3详解】
实验中，给质量相同的水和煤油加热相同的时间，则水和煤油吸收热量相同，运用转换法，通过比较水和煤油升高的温度，可以比较水和煤油的吸热能力。
【小问4详解】
由表中数据可知，水和煤油的质量相同，都加热5min，水和煤油吸收热量相同，由于水的温度升高较少，所以水的吸热能力更强。
【小问5详解】
某同学认为：“加热相同的时间，煤油升高的温度较多，这说明煤油吸收的热量多一些”，这位同学的判断是错误的，根据转换法，用相同的加热器加热相同时间，两个电加热器放出热量相同，则水和煤油在相等的时间内吸收的热量相等。
17. 如图甲乙所示，小东利用实验探究“电流跟电阻的关系”，已知电源电压为且保持不变，实验用到的定值电阻阻值分别为。
（1）若闭合开关后，发现电流表和电压表均有较小的示数，且移动滑片P时示数均不变，则电路中存在的问题是__________；
（2）正确连接电路后，小东先用的电阻完成实验，再改用的电阻替换的电阻，闭合开关直接读出并记录电流表的示数，上述实验过程是_______ （选填“正确”或“错误”）的，理由是________________；
（3）小东在实验中多次改变R的阻值，得到如图丙所示的图像，由图像可以得，实验中控制电压为_____V不变，从而得出结论：电压一定时，电流与电阻成__________________比；
（4）为了顺利完成本实验，分别能将定值电阻阻值分别为接入电路探究电流与电阻的关系，则滑动变阻器的规格应该选择__________。（选填字母）
A. “”B. “”
【答案】（1）滑动变阻器同时接下面两个接线柱
（2） ① 错误 ②. 没有控制电压一定
（3） ①. 2.5 ②. 反
（4）B
【解析】
【小问1详解】
闭合开关后，发现电流表和电压表均有较小的示数，则电路中滑动变阻器接入电路中的阻值较大，移动滑片P时示数均不变，则电路中存在的问题是滑动变阻器同时接下面两个接线柱。
【小问2详解】
[1][2]探究“电流跟电阻的关系”时，由控制变量法可知，应控制电阻两端电压不变，改用的电阻替换的电阻后，闭合开关，电阻两端电压发生变化，直接读出并记录电流表的示数是错误的，因为没有控制电阻两端电压不变。
【小问3详解】
[1]由图像可以得，实验中控制不变的电压
[2]由图像可知，通过导体的电流随电阻增大而减小，电流与电阻的乘积不变，所以可以得出的结论是电压一定时，电流与电阻成反比。
【小问4详解】
电源电压为且保持不变，将定值电阻接入电路时，滑动变阻器的阻值
由于为了顺利完成本实验，滑动变阻器的最小电阻为35Ω，故B符合题意，A不符合题意。
故选B。
18. 小洋要测量某小灯泡的电阻，已知该小灯泡正常发光时的电压为。
（1）连接好电路，小洋闭合开关试触时发现电流表示数如图乙所示，其原因是________________；
（2）小洋解决以上问题后，当滑动变阻器的滑片Р移到某一位置时，电压表示数如图丙所示，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向__________（选填“A”或“B”）端移动，直到电压表示数为_________V；
（3）小洋移动滑动变阻器的滑片P，记录多组数据，并作出了如图丁所示的图像；由图像可知，小灯泡正常发光时的电阻为_____Ω；
（4）由图丁可知，在不添加器材的情况下，该实验电路________（选填“能”或“不能”）探究“电流与电压的关系”；
（5）下列实验中多次实验的目的与本实验的不相同的是_________。（选填字母）
A. 探究串联电路中电压的规律B. 测量物理书本的长度
【答案】（1）电流表正负接线柱接反了
（2） ①. A ②. 2.5
（3）12.5 （4）不能
（5）B
【解析】
【小问1详解】
闭合开关试触时，有电流通过电流表，图乙中电流表指针反向偏转，所以原因是电流表正负接线柱接反了。
【小问2详解】
[1][2]由图丙可知，电压表选择0~3V量程，分度值为0.1V，示数为2.2V，则灯泡两端电压为2.2V，小灯泡正常发光时的电压为2.5V，所以要测量小灯泡正常发光时的电阻，应增大小灯泡两端电压，由串联分压可知，应减小滑动变阻器两端电压，所以应减小滑动变阻器接入电路的阻值，故将滑动变阻器的滑片向A端移动，直到电压表示数为2.5V。
【小问3详解】
由图丁所示的小灯泡的图像可知，当小灯泡两端的电压为2.5V时，通过小灯泡的电流为0.2A，则小灯泡正常发光时的电阻
【小问4详解】
由于灯泡的电阻受温度的影响，灯泡的电阻不是固定不变的，探究“电流与电压的关系”时，由控制变量法可知，应控制电阻不变，所以在不添加器材的情况下，该实验电路不能探究“电流与电压的关系”。
【小问5详解】
测量小灯泡电阻的实验中，多次实验的目的是获得小灯泡电阻随温度变化的规律。
A．探究串联电路中电压的规律实验中，多次实验的目的是为了获得串联电路中电压的规律，故A不符合题意；
B．测量物理书本的长度实验中，多次实验的目的是为了求平均值，减小误差，故B符合题意。
故选B。
五、计算题
19. 用燃气灶烧水，此过程燃烧的煤气，使的水从30℃升高到80℃。已知水的比热容为，煤气的热值为。求：
（1）煤气完全燃烧放出的热量；
（2）水吸收的热量；
（3）燃气灶烧水的效率（保留一位小数）。
【答案】（1）1.95×107J
（2）1.47×107J （3）75.4%
【解析】
【19题详解】
煤气完全燃烧放出的热量是
【20题详解】
水吸收的热量为
【21题详解】
燃气灶烧水的效率为
20. 如图所示，电源的电压恒定，R1、R2为定值电阻，R2的阻值为60Ω，只闭合开关S0时，电流表的示数为0.2A，再闭合开关S1时，电流表的示数为0.6A．求：
（1）电源的电压；
（2）电阻R1的阻值；
（3）开关S0、S1均闭合后，通电10s电路消耗的总电能．
【答案】（1）12V；（2）30Ω；（3）72J．
【解析】
【详解】（1）只闭合开关S0时，电路属于R2的简单电路，电源的电压为：U=U2=IR2=0.2A×60Ω=12V；
（2）开关S0、S1均闭合后，电路变成R1与R2并联，此时由于R2两端的电压不变，则通过R2的电流仍然为0.2A，则通过R1的电流为；
R1的阻值为：；
（3）开关S0、S1均闭合后，通电10s电路消耗的总电能为：；
答：（1）电源的电为12V；
（2）电阻R1的阻值为30Ω；
（3）通电10s电路消耗的总电能为72J．
六、综合题（每空1分，共19分）
21. 图甲乙是小明在“探究串联电路中电压规律”实验中的实验电路图，实验中他将两节新干电池串联起来作为电源；
（1）小明应选择规格_______（选填“相同”或“不同”）的灯泡进行实验，原因是使实验结论具有_______；
（2）闭合开关后，小明发现灯泡、均不发光，电压表的示数接近，则电路中的故障可能是灯泡发生了________ （选填“短路”或“断路”）；
（3）排除故障后，再次闭合开关小明顺利测出灯泡两端的电压，接着，为了测量灯泡两端的电压，小明直接将图甲中电压表与C点相连的导线改接到A点，他的做法是__________（选填“正确”或“错误”）的，理由是________________；
（4）小明进行多次实验，并将实验数据记录在上表中，实验数据记录表格存在的不足之处是_________；
（5）小华设计了如图丁所示的电路来测量未知电阻的阻值，为阻值已知的定值电阻，为单刀双挪开关，电源电压未知且不变，请将实验步骤补充完整：
①闭合开关，将开关拨向触点a，读出电压表的示数；
②保持开关闭合，将开关拨向触点b，读出电压表的示数；
③电阻___________（用和表示）。
【答案】（1） ①. 不同 ②. 普遍性
（2）断路 （3） ①. 错误 ②. 电压表正负接线柱接反了 （4）没有记录单位
（5）
【解析】
【小问1详解】
[1][2]“探究串联电路中电压的规律”实验中，为了避免实验结论的偶然性，应选择规格不同的灯泡进行实验，使实验结论具有普遍性。
【小问2详解】
闭合开关后，灯泡、均不发光，可能是电路中某处断路，电压表的示数接近，则电压表与电源连接部分是完好的，所以电路中的故障可能是灯泡发生了断路。
【小问3详解】
[1][2]直接将图甲中电压表与C点相连的导线改接到A点，会使电压表连接时，正负接线柱接反，不能测量灯泡两端的电压，所以他的做法是错误的。
【小问4详解】
观察表格中的数据发现，数据都没有单位，所以记录表格存在的不足之处是没有记录单位。
【小问5详解】
闭合开关，将开关拨向触点a，电压表测量R0与Rx的总电压，电压表的示数，则R0与Rx两端的总电压为；开关闭合，将开关拨向触点b，电压表测量R0两端的电压，电压表的示数，则R0两端的电压为，则电阻Rx的阻值
22. 为创建全国“环保节能模范城市”，新建的小区将普遍安装太阳能路灯，如图甲所示是某型号太阳能路灯，图乙是它的结构示意图；
（1）太阳能路灯专用控制器实质上是一个由光、声音和时间控制的单刀多掷开关如图乙中的S，晚上要让电灯发光，控制器将控制开关S与_______触点接触；若要进行充电，开关S与__________触点接触，铅酸蓄电池在充电过度或放电过度的情况下均会缩短使用寿命，为了避免铅酸蓄电池过充或过放，控制开关S与b触点接触即可；
（2）铅酸蓄电池在充电过程中将_______转化为_____能，LED路灯一种发光二极管，它具有_________性；
（3）如果太阳光照射到地面时的辐射功率为 （每一秒钟辐射在每1平方米上的光能为），太阳能电池光电转换率为8%，为了每秒钟获得的电能，则太阳能电池板的面积为________。
【答案】（1） ①. c ②. a
（2） ①. 电 ②. 化学 ③. 单向导电
（3）0.5
【解析】
【小问1详解】
[1]晚上要让电灯发光，则蓄电池、开关和灯泡串联，则控制开关S与c触点接触。
[2]若要进行充电，则蓄电池、开关和太阳能电池板串联，所以开关S与a触点接触。
【小问2详解】
[1][2]铅酸蓄电池在充电过程中，消耗电能，电池内发生化学反应，所以将电能转化为化学能。
[3]LED路灯一种发光二极管，由半导体材料制成，具有单向导电性。
【小问3详解】
太阳光照射到地面时的辐射功率为 ，太阳能电池光电转换率为8%，为了每秒钟获得的电能，则太阳能电池板的面积
23. 如图甲是湿度检测仪的简化电路原理图，已知电源电压恒为，是定值电阻，电压表的量程为，湿敏电阻R的阻值随湿度RH变化的关系图像如图乙所示，当空气湿度为10%时，电流表示数为；
（1）湿敏电阻R是由_____（选填“导体”、“半导体”或“超导体”）材料制作而成，当空气湿度为10%时，湿敏电阻R为_____，定值电阻的阻值为____Ω；
（2）在保证电路安全的前提下，该装置能检测的最大湿度为90%，此时的阻值为________Ω；
（3）若增大的阻值，该装置的检测范围将______（选填“变大”、“变小”或“不变”）；
（4）当电压表示数为时，空气湿度为__________。
【答案】（1） ①. 半导体 ②. 20Ω ③. 20 （2）100
（3）变大 （4）50%
【解析】
【小问1详解】
[1]半导体材料在电子产品中运用非常广泛，其中湿敏电阻R的阻值会随湿度变化而变化，湿敏电阻就是由半导体材料制成的。
[2][3]由乙图可知，当空气湿度为10%时，湿敏电阻R为20Ω，电流表示数为，则定值电阻的阻值
【小问2详解】
分析甲图可知，电压表测量R两端电压，电压表的量程为，则在保证电路安全的前提下，两端增大电压为10V，定值电阻的阻值保持不变，仍为20Ω，则此时的阻值
【小问3详解】
电源电压不变，电压表的最大示数不变，若增大的阻值，由串联分压特点可知，湿敏电阻R的阻值将增大，由乙图可知，湿敏电阻R的阻值随湿度增大而增大，所以增大的阻值，该装置的检测范围将变大。
【小问4详解】
电源电压恒为，当电压表示数为时，的阻值
设湿敏电阻R的阻值随湿度RH变化的关系
代入图乙中数据可得
①
②
联立①②解得
则当R=60Ω时，空气湿度
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
200
20
5
40
煤油
200
20
5
60
实验次数
1
0.8
2
2.8
2
1
1.8
2.8
3
13
1.5
2.7
