广东省广州市白云区2021-2022学年九年级上学期物理期末试题（原卷版）
展开
这是一份广东省广州市白云区2021-2022学年九年级上学期物理期末试题（原卷版），共20页。

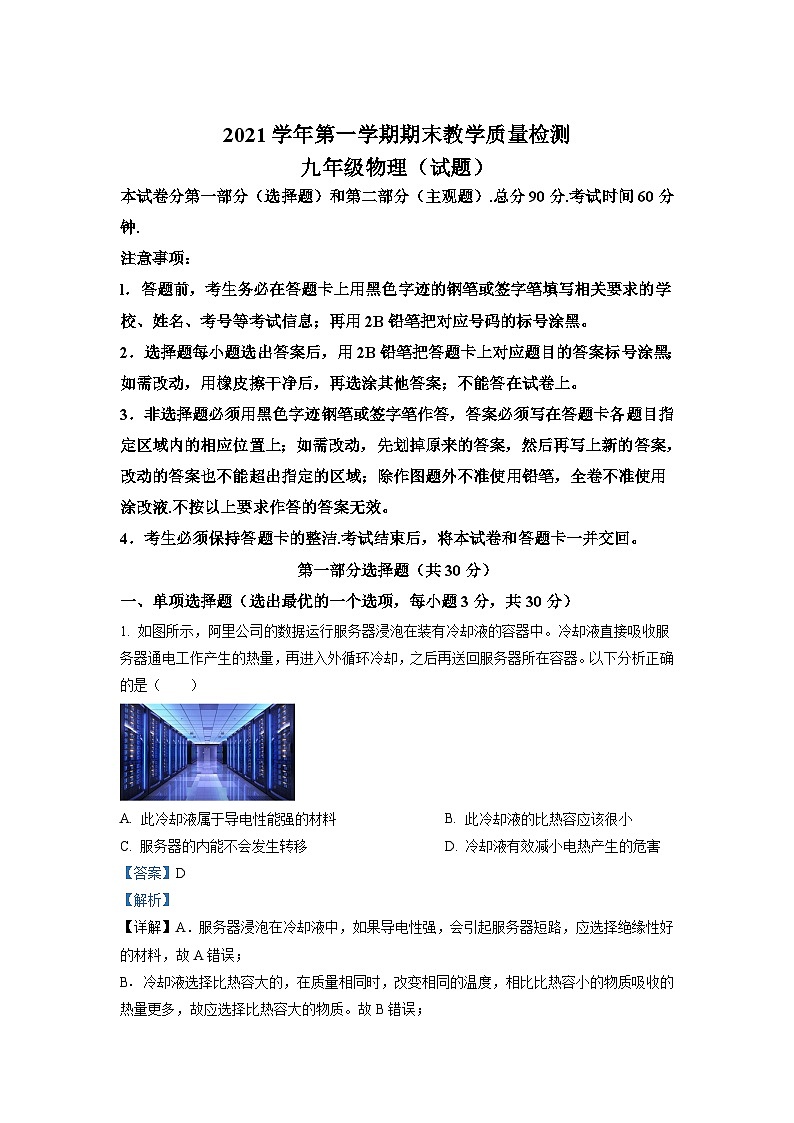

九年级物理（试题）
本试卷分第一部分（选择题）和第二部分（主观题）.总分90分.考试时间60分钟.
注意事项：
l．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写相关要求的学校、姓名、考号等考试信息；再用2B铅笔把对应号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题外不准使用铅笔，全卷不准使用涂改液.不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。
第一部分选择题（共30分）
一、单项选择题（选出最优的一个选项，每小题3分，共30分）
1. 如图所示，阿里公司的数据运行服务器浸泡在装有冷却液的容器中。冷却液直接吸收服务器通电工作产生的热量，再进入外循环冷却，之后再送回服务器所在容器。以下分析正确的是（ ）
A. 此冷却液属于导电性能强的材料B. 此冷却液的比热容应该很小
C. 服务器的内能不会发生转移D. 冷却液有效减小电热产生的危害

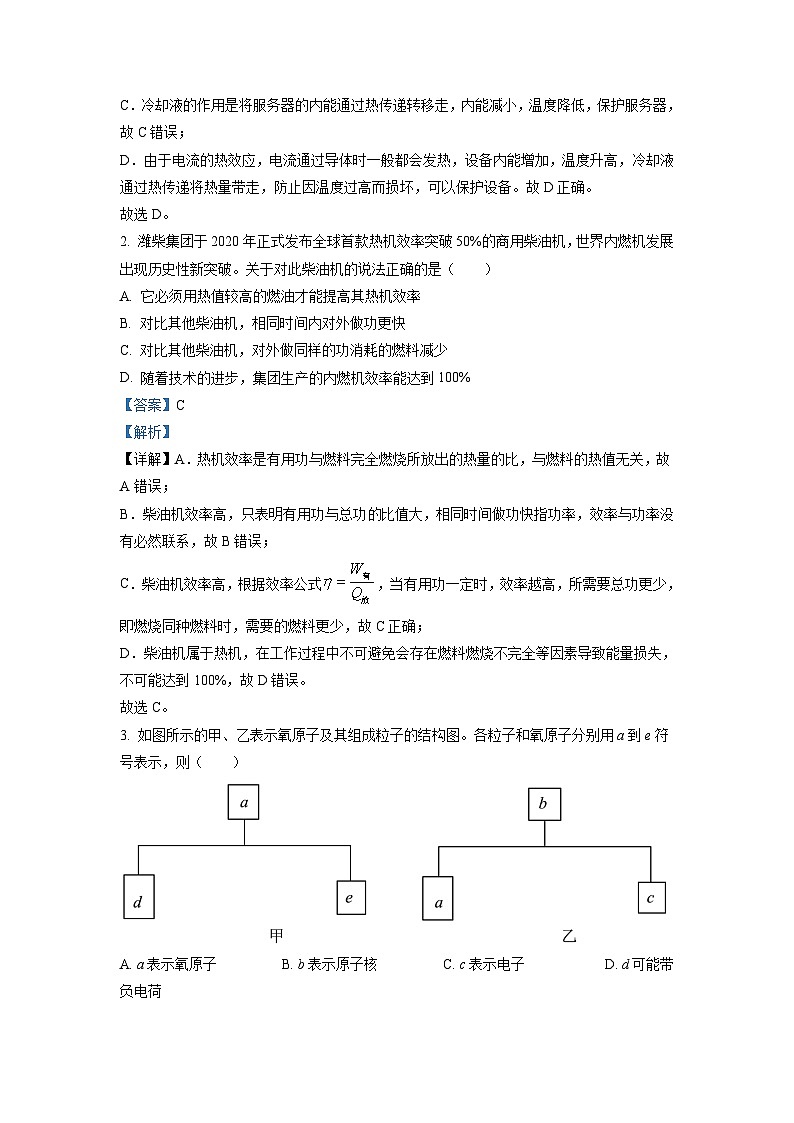

2. 潍柴集团于2020年正式发布全球首款热机效率突破50%的商用柴油机，世界内燃机发展出现历史性新突破。关于对此柴油机的说法正确的是（ ）
A. 它必须用热值较高燃油才能提高其热机效率
B. 对比其他柴油机，相同时间内对外做功更快
C. 对比其他柴油机，对外做同样的功消耗的燃料减少
D. 随着技术的进步，集团生产的内燃机效率能达到100%

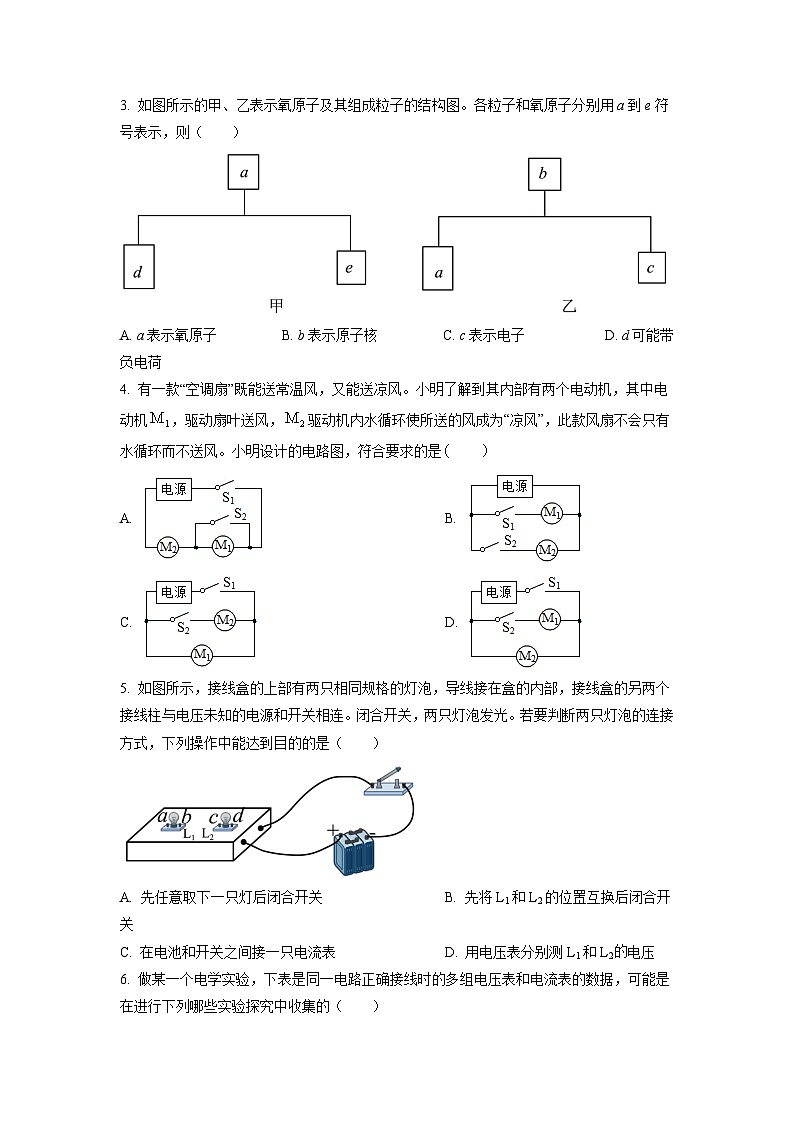

3. 如图所示的甲、乙表示氧原子及其组成粒子的结构图。各粒子和氧原子分别用a到e符号表示，则（ ）
A. a表示氧原子B. b表示原子核C. c表示电子D. d可能带负电荷

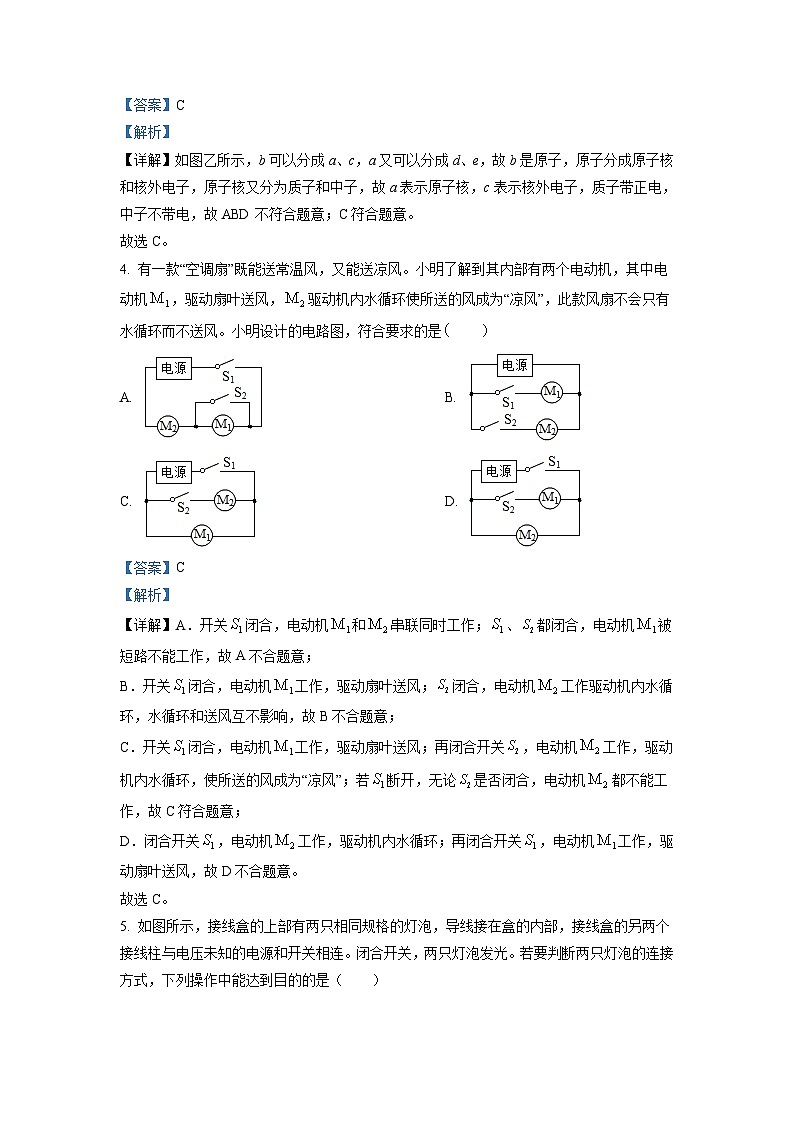

4. 有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是
A. B.
C. D.
5. 如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）
A. 先任意取下一只灯后闭合开关B. 先将L1和L2的位置互换后闭合开关
C. 在电池和开关之间接一只电流表D. 用电压表分别测L1和L2电压

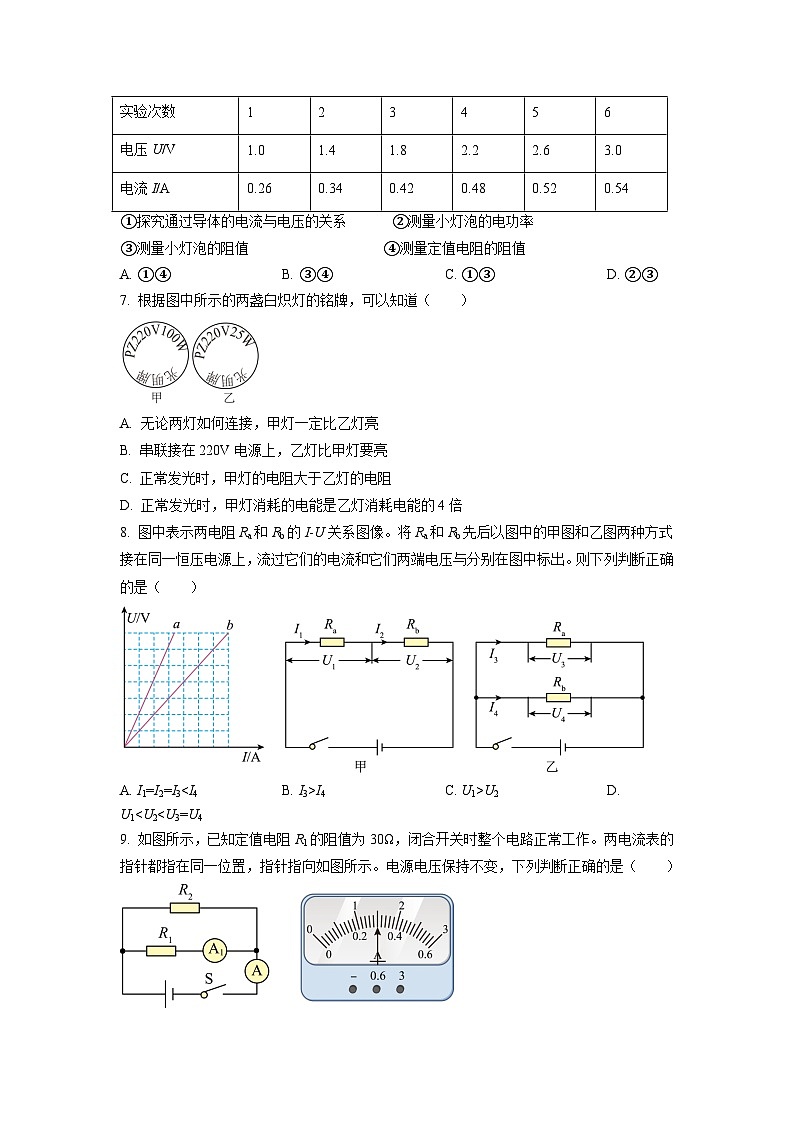

6. 做某一个电学实验，下表是同一电路正确接线时的多组电压表和电流表的数据，可能是在进行下列哪些实验探究中收集的（ ）
①探究通过导体的电流与电压的关系 ②测量小灯泡的电功率
③测量小灯泡的阻值 ④测量定值电阻的阻值
A. ①④B. ③④C. ①③D. ②③
7. 根据图中所示的两盏白炽灯的铭牌，可以知道（ ）
A. 无论两灯如何连接，甲灯一定比乙灯亮
B. 串联接在220V电源上，乙灯比甲灯要亮
C. 正常发光时，甲灯的电阻大于乙灯的电阻
D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
8. 图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A. I1=I2=I3I4C. U1>U2D. U19. 如图所示，已知定值电阻R1的阻值为30Ω，闭合开关时整个电路正常工作。两电流表的指针都指在同一位置，指针指向如图所示。电源电压保持不变，下列判断正确的是（ ）
A. 定值电阻R2的阻值为7.5ΩB. 电源电压是12V
C. 流过R2的电流为1.5AD. R2消耗的功率是2.7W
10. 如图甲所示，在三个相同的试管中分别装入两种固态物质中的其中一种物质，再将它们放入装有水的烧杯中加热熔化。绘制出温度随时间变化的熔化图像，如图乙所示。关于试管中加热前的固态物质，下列判断正确的是（ ）
A. 试管a和b中物质的质量相同B. 试管a和b中物质的比热容相同
C. 试管b和c中物质的质量相同D. 试管b和c中物质的比热容相同
第二部分主观题（共60分）
二、填空作图题（共25分）
11. 如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。
12. （1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；
（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。
13. 半导体制冷技术是用于电脑元件散热的前沿科技。如图所示是半导体制冷的原理图，图中标有“N”和“P”字样的材料分别叫做N型半导体和P型半导体，把N型半导体和P型半导体用导体串联，接上直流电源后，半导体材料的两端产生温度差，在电流方向是N→P的地方吸热，在P→N的地方放热。则不断散热的电脑CPU要靠近的是______（选填“A”或“B”）陶瓷片。半导体的导电性能比导体的导电性能______（填“强”或“弱”）。
14. 如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。
15. 图甲是用于焊接塑料水管的热熔器。其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光。
（1）开关S1和S2都闭合时，热熔器处于______（选填“加热”或“保温”）状态；
（2）开关S1闭合，S2断开时，R1功率______R2的功率（选填“大于”、“等于”或“小于”）；
（3）发红光时LED灯的电流______发绿光时LED灯的电流（选填“大于”、“等于”或“小于”）。
16. 如图所示的保险丝（管）在用电设备都能经常看到，它能对流经设备的电流超过一定值时自动熔断起断电保护作用。不同规格的保险丝（管）的规格如下表，请仔细阅读下表，将你发现的有关规律填在相应的横线上。
根据表中有关文字或数据将你发现的规律填在相应的横线上（要求写出两个结论）：
（1）______；
（2）______。
三、解析题（第17题9分、18题9分、共18分）
17. 某物理兴趣小组的同学，用煤炉给50kg、初温为的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为，煤的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
18. 某一品牌的汽车座椅垫具有电加热功能，如图甲所示，该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”档功率为36W，“低温”档功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。通过计算回答：
（1）处于“高温”档加热时，通过座椅垫的电流。
（2）电热丝R1的阻值。
（3）处于“低温”档加热5min产生的热量。
四、实验、探究题（第19题9分、20题8分；共17分）
19. 小李同学利用如图电路图测量额定电压为2.5V的小灯泡的功率。
（1）请按照电路图，用笔画线表示导线，在图中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向左移动时，电流表示数减小___；
（2）闭合开关后，调节滑动变阻器，发现两电表指针始终处于下图所示位置，则电路中可能发生的故障是______；
（3）排除故障后，调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图所示，其读数为______A，则该小灯泡的额定功率为______W；
（4）小李同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图，这反映出小灯泡灯丝电阻随温度的升高而______（选填“增大”“减小”或“不变”）。若把两只这样的灯泡串联接在3V的稳压电源上，则每个灯泡消耗的功率为______W。
20. 如图所示的a、b两瓶内分别装有甲、乙两种不同的液体，而且m甲>m乙。（不计实验过程的热量损失）。
（1）小明把装置改成“比较甲、乙液体比热容大小”的实验装置，需要进行一些改进：使电阻丝Ra和Rb的阻值相等。一段时间后，小明观察到a、b瓶内液体温度变化如图所示。判断a、b两瓶内液体升高相同的温度，吸收的热量Qa_______Qb。（填“=”“<”或“>”下同）。甲液体的比热容______乙液体的比热容，判断的依据是______。
（2）完成实验后，小明清洗干净两个烧瓶，还剩余部分液体和电阻丝满足要求。要继续探究“焦耳定律描述的电流通过导体产生的热量与电阻的关系”，请完成以下问题：
①如何重新组装图中的实验器材______
②可观察到的现象与结论______实验次数
1
2
3
4
5
6
电压U/V
1.0
1.4
1.8
2.2
2.6
3.0
电流I/A
0.26
0.34
0.42
0.48
0.52
0.54
直径 cp/mm
额定电流I/A
熔断电流I/A
直径
10101/110mm
额定电流I/A
熔断电流I/A
0.32
1.1
2.2
046
185
3.7
0.35
1.25
2.5
0.52
2
4
0.36
1.35
2.7
0.54
2.25
4.5
0.40
1.5
3
0.60
2.5
5
九年级物理（试题）
本试卷分第一部分（选择题）和第二部分（主观题）.总分90分.考试时间60分钟.
注意事项：
l．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写相关要求的学校、姓名、考号等考试信息；再用2B铅笔把对应号码的标号涂黑。
2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题外不准使用铅笔，全卷不准使用涂改液.不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁.考试结束后，将本试卷和答题卡一并交回。
第一部分选择题（共30分）
一、单项选择题（选出最优的一个选项，每小题3分，共30分）
1. 如图所示，阿里公司的数据运行服务器浸泡在装有冷却液的容器中。冷却液直接吸收服务器通电工作产生的热量，再进入外循环冷却，之后再送回服务器所在容器。以下分析正确的是（ ）
A. 此冷却液属于导电性能强的材料B. 此冷却液的比热容应该很小
C. 服务器的内能不会发生转移D. 冷却液有效减小电热产生的危害
2. 潍柴集团于2020年正式发布全球首款热机效率突破50%的商用柴油机，世界内燃机发展出现历史性新突破。关于对此柴油机的说法正确的是（ ）
A. 它必须用热值较高燃油才能提高其热机效率
B. 对比其他柴油机，相同时间内对外做功更快
C. 对比其他柴油机，对外做同样的功消耗的燃料减少
D. 随着技术的进步，集团生产的内燃机效率能达到100%
3. 如图所示的甲、乙表示氧原子及其组成粒子的结构图。各粒子和氧原子分别用a到e符号表示，则（ ）
A. a表示氧原子B. b表示原子核C. c表示电子D. d可能带负电荷
4. 有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是
A. B.
C. D.
5. 如图所示，接线盒的上部有两只相同规格的灯泡，导线接在盒的内部，接线盒的另两个接线柱与电压未知的电源和开关相连。闭合开关，两只灯泡发光。若要判断两只灯泡的连接方式，下列操作中能达到目的的是（ ）
A. 先任意取下一只灯后闭合开关B. 先将L1和L2的位置互换后闭合开关
C. 在电池和开关之间接一只电流表D. 用电压表分别测L1和L2电压
6. 做某一个电学实验，下表是同一电路正确接线时的多组电压表和电流表的数据，可能是在进行下列哪些实验探究中收集的（ ）
①探究通过导体的电流与电压的关系 ②测量小灯泡的电功率
③测量小灯泡的阻值 ④测量定值电阻的阻值
A. ①④B. ③④C. ①③D. ②③
7. 根据图中所示的两盏白炽灯的铭牌，可以知道（ ）
A. 无论两灯如何连接，甲灯一定比乙灯亮
B. 串联接在220V电源上，乙灯比甲灯要亮
C. 正常发光时，甲灯的电阻大于乙灯的电阻
D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍
8. 图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（ ）
A. I1=I2=I3
A. 定值电阻R2的阻值为7.5ΩB. 电源电压是12V
C. 流过R2的电流为1.5AD. R2消耗的功率是2.7W
10. 如图甲所示，在三个相同的试管中分别装入两种固态物质中的其中一种物质，再将它们放入装有水的烧杯中加热熔化。绘制出温度随时间变化的熔化图像，如图乙所示。关于试管中加热前的固态物质，下列判断正确的是（ ）
A. 试管a和b中物质的质量相同B. 试管a和b中物质的比热容相同
C. 试管b和c中物质的质量相同D. 试管b和c中物质的比热容相同
第二部分主观题（共60分）
二、填空作图题（共25分）
11. 如图所示是物理老师演示的“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。用______物理知识能解释“悬空”现象。若PVC塑料管带上负电，则细塑料丝带上______电。
12. （1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；
（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。
13. 半导体制冷技术是用于电脑元件散热的前沿科技。如图所示是半导体制冷的原理图，图中标有“N”和“P”字样的材料分别叫做N型半导体和P型半导体，把N型半导体和P型半导体用导体串联，接上直流电源后，半导体材料的两端产生温度差，在电流方向是N→P的地方吸热，在P→N的地方放热。则不断散热的电脑CPU要靠近的是______（选填“A”或“B”）陶瓷片。半导体的导电性能比导体的导电性能______（填“强”或“弱”）。
14. 如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。
15. 图甲是用于焊接塑料水管的热熔器。其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光。
（1）开关S1和S2都闭合时，热熔器处于______（选填“加热”或“保温”）状态；
（2）开关S1闭合，S2断开时，R1功率______R2的功率（选填“大于”、“等于”或“小于”）；
（3）发红光时LED灯的电流______发绿光时LED灯的电流（选填“大于”、“等于”或“小于”）。
16. 如图所示的保险丝（管）在用电设备都能经常看到，它能对流经设备的电流超过一定值时自动熔断起断电保护作用。不同规格的保险丝（管）的规格如下表，请仔细阅读下表，将你发现的有关规律填在相应的横线上。
根据表中有关文字或数据将你发现的规律填在相应的横线上（要求写出两个结论）：
（1）______；
（2）______。
三、解析题（第17题9分、18题9分、共18分）
17. 某物理兴趣小组的同学，用煤炉给50kg、初温为的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线。若在6min内完全燃烧了2kg的煤，水的比热容为，煤的热值约为3×107J/kg。求：
（1）煤完全燃烧产生的热量；
（2）经过6min时间加热，水所吸收的热量；
（3）煤炉烧水时的热效率。
18. 某一品牌的汽车座椅垫具有电加热功能，如图甲所示，该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”档功率为36W，“低温”档功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。通过计算回答：
（1）处于“高温”档加热时，通过座椅垫的电流。
（2）电热丝R1的阻值。
（3）处于“低温”档加热5min产生的热量。
四、实验、探究题（第19题9分、20题8分；共17分）
19. 小李同学利用如图电路图测量额定电压为2.5V的小灯泡的功率。
（1）请按照电路图，用笔画线表示导线，在图中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向左移动时，电流表示数减小___；
（2）闭合开关后，调节滑动变阻器，发现两电表指针始终处于下图所示位置，则电路中可能发生的故障是______；
（3）排除故障后，调节滑动变阻器滑片P，当电压表示数为额定电压时，电流表示数如图所示，其读数为______A，则该小灯泡的额定功率为______W；
（4）小李同学在调节滑动变阻器滑片P的过程中，绘制出电流表与电压表示数变化关系的图象如图，这反映出小灯泡灯丝电阻随温度的升高而______（选填“增大”“减小”或“不变”）。若把两只这样的灯泡串联接在3V的稳压电源上，则每个灯泡消耗的功率为______W。
20. 如图所示的a、b两瓶内分别装有甲、乙两种不同的液体，而且m甲>m乙。（不计实验过程的热量损失）。
（1）小明把装置改成“比较甲、乙液体比热容大小”的实验装置，需要进行一些改进：使电阻丝Ra和Rb的阻值相等。一段时间后，小明观察到a、b瓶内液体温度变化如图所示。判断a、b两瓶内液体升高相同的温度，吸收的热量Qa_______Qb。（填“=”“<”或“>”下同）。甲液体的比热容______乙液体的比热容，判断的依据是______。
（2）完成实验后，小明清洗干净两个烧瓶，还剩余部分液体和电阻丝满足要求。要继续探究“焦耳定律描述的电流通过导体产生的热量与电阻的关系”，请完成以下问题：
①如何重新组装图中的实验器材______
②可观察到的现象与结论______实验次数
1
2
3
4
5
6
电压U/V
1.0
1.4
1.8
2.2
2.6
3.0
电流I/A
0.26
0.34
0.42
0.48
0.52
0.54
直径 cp/mm
额定电流I/A
熔断电流I/A
直径
10101/110mm
额定电流I/A
熔断电流I/A
0.32
1.1
2.2
046
185
3.7
0.35
1.25
2.5
0.52
2
4
0.36
1.35
2.7
0.54
2.25
4.5
0.40
1.5
3
0.60
2.5
5
