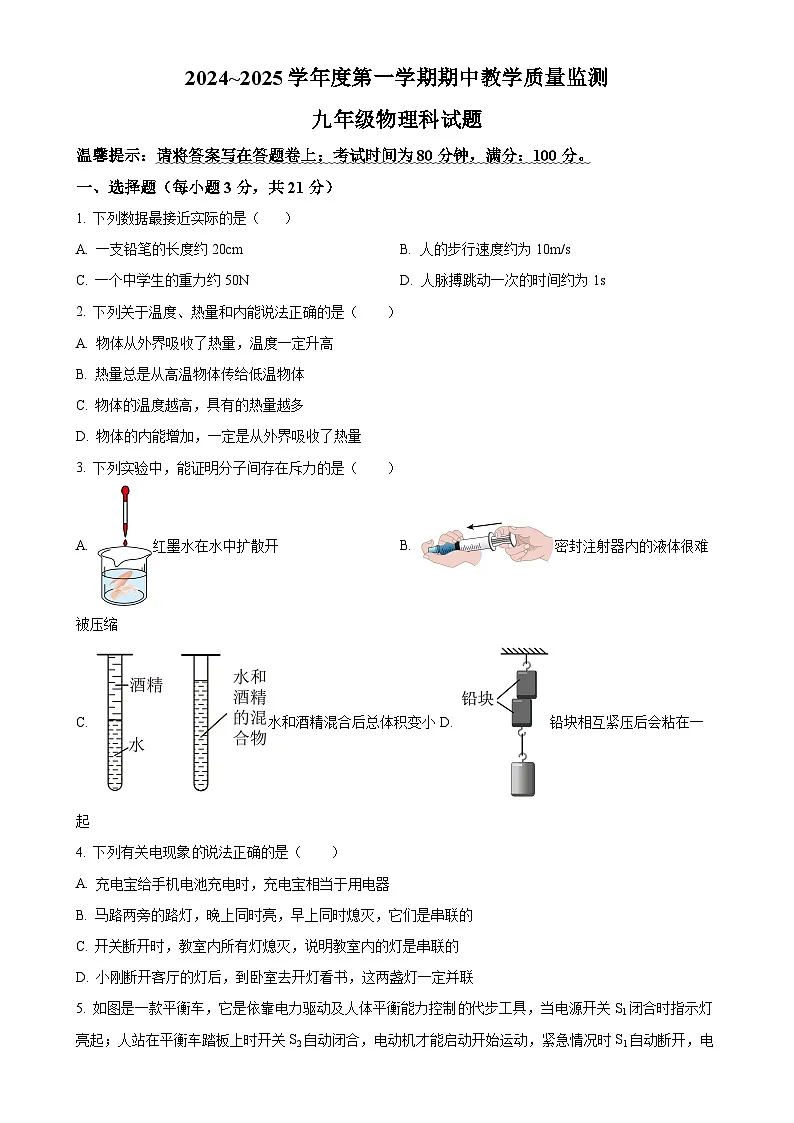

温馨提示：请将答案写在答题卷上；考试时间为80分钟，满分：100分。
一、选择题（每小题3分，共21分）
1. 下列数据最接近实际的是（ ）
A. 一支铅笔的长度约20cmB. 人的步行速度约为10m/s
C. 一个中学生的重力约50ND. 人脉搏跳动一次的时间约为1s
2. 下列关于温度、热量和内能说法正确的是（ ）
A. 物体从外界吸收了热量，温度一定升高
B. 热量总是从高温物体传给低温物体
C. 物体的温度越高，具有的热量越多
D. 物体的内能增加，一定是从外界吸收了热量
3. 下列实验中，能证明分子间存在斥力的是（ ）
A. 红墨水在水中扩散开B. 密封注射器内的液体很难被压缩
C. 水和酒精混合后总体积变小D. 铅块相互紧压后会粘在一起
4. 下列有关电现象说法正确的是（ ）
A. 充电宝给手机电池充电时，充电宝相当于用电器
B. 马路两旁的路灯，晚上同时亮，早上同时熄灭，它们是串联的
C. 开关断开时，教室内所有灯熄灭，说明教室内的灯是串联的
D. 小刚断开客厅的灯后，到卧室去开灯看书，这两盏灯一定并联

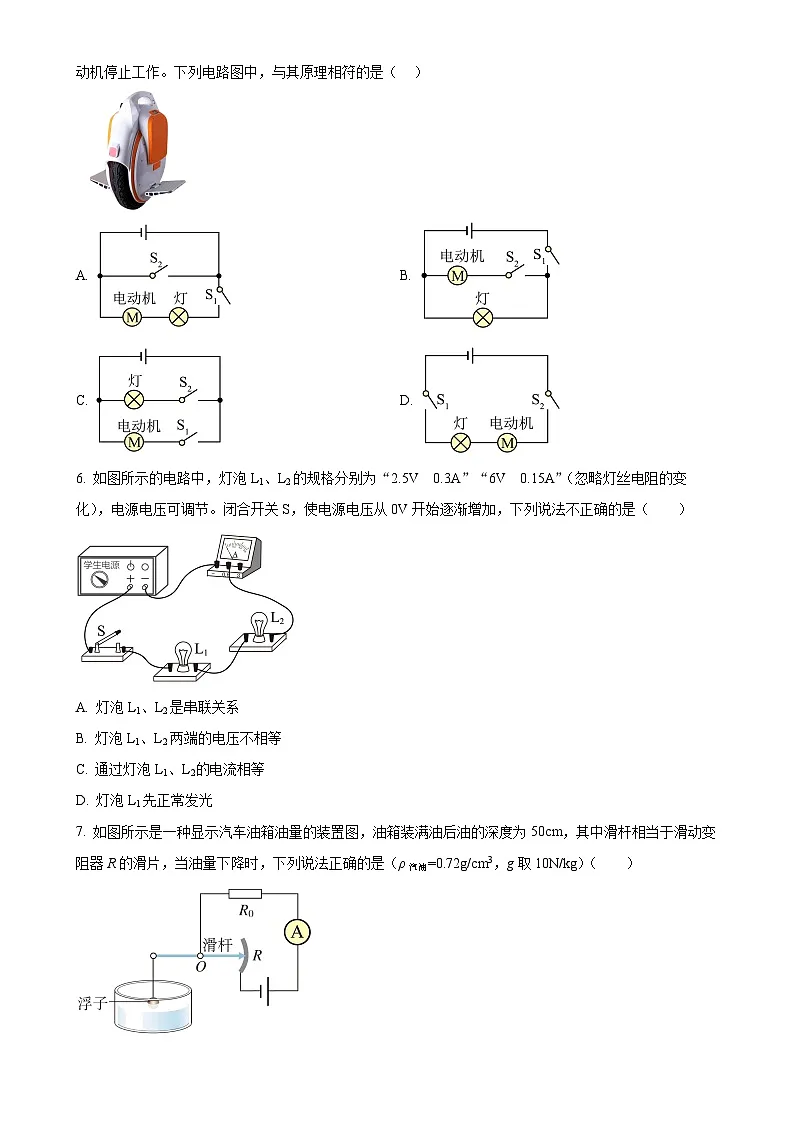

5. 如图是一款平衡车，它是依靠电力驱动及人体平衡能力控制代步工具，当电源开关S1闭合时指示灯亮起；人站在平衡车踏板上时开关S2自动闭合，电动机才能启动开始运动，紧急情况时S1自动断开，电动机停止工作。下列电路图中，与其原理相符的是（ ）
A. B.
C. D.
6. 如图所示的电路中，灯泡L1、L2的规格分别为“2.5V 0.3A”“6V 0.15A”（忽略灯丝电阻的变化），电源电压可调节。闭合开关S，使电源电压从0V开始逐渐增加，下列说法不正确的是（ ）
A. 灯泡L1、L2是串联关系
B. 灯泡L1、L2两端的电压不相等
C. 通过灯泡L1、L2电流相等
D. 灯泡L1先正常发光
7. 如图所示是一种显示汽车油箱油量的装置图，油箱装满油后油的深度为50cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正确的是（ρ汽油=0.72g/cm3，g取10N/kg）（ ）

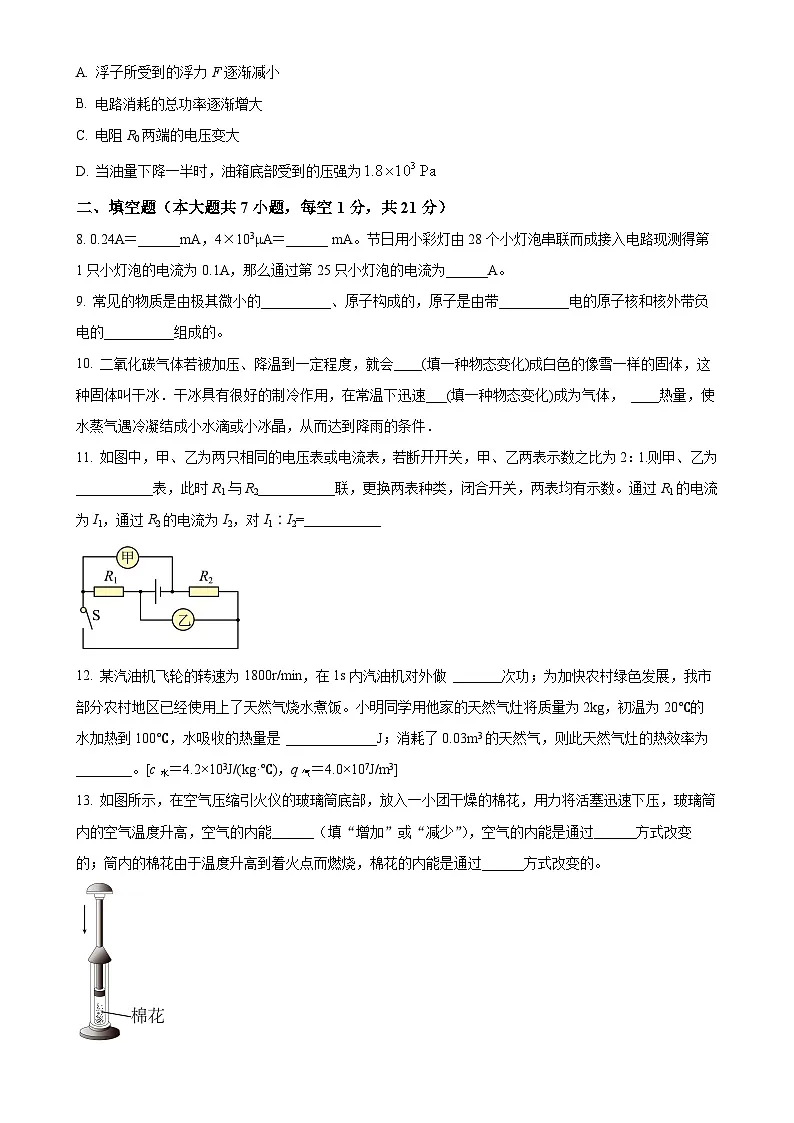

A. 浮子所受到的浮力F逐渐减小
B. 电路消耗的总功率逐渐增大
C. 电阻R0两端的电压变大
D. 当油量下降一半时，油箱底部受到的压强为
二、填空题（本大题共7小题，每空1分，共21分）
8. 0.24A＝______mA，4×103μA＝______ mA。节日用小彩灯由28个小灯泡串联而成接入电路现测得第1只小灯泡的电流为0.1A，那么通过第25只小灯泡的电流为______A。
9. 常见的物质是由极其微小的__________、原子构成的，原子是由带__________电的原子核和核外带负电的__________组成的。
10. 二氧化碳气体若被加压、降温到一定程度，就会____(填一种物态变化)成白色的像雪一样的固体，这种固体叫干冰．干冰具有很好的制冷作用，在常温下迅速___(填一种物态变化)成为气体， ____热量，使水蒸气遇冷凝结成小水滴或小冰晶，从而达到降雨的条件．
11. 如图中，甲、乙为两只相同的电压表或电流表，若断开开关，甲、乙两表示数之比为2：1.则甲、乙为___________表，此时R1与R2___________联，更换两表种类，闭合开关，两表均有示数。通过R1的电流为I1，通过R2的电流为I2，对I1∶I2=___________
12. 某汽油机飞轮的转速为1800r/min，在1s内汽油机对外做 _______次功；为加快农村绿色发展，我市部分农村地区已经使用上了天然气烧水煮饭。小明同学用他家的天然气灶将质量为2kg，初温为20℃的水加热到100℃，水吸收的热量是 _____________J；消耗了0.03m3的天然气，则此天然气灶的热效率为 ________。[c水＝4.2×103J/(kg·℃)，q气＝4.0×107J/m3]
13. 如图所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能______（填“增加”或“减少”），空气的内能是通过______方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过______方式改变的。
14. 如题图所示，闭合开关，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则通电螺线管的左端是___________（选填“N”或“S”）极，电源的右端为___________（选填“正”或“负”）极。若使通电螺线管的磁性增强，滑动变阻器的滑片Р应向___________（选填“左”或“右”）端移动。
三、作图题（本大题共3小题，第15题2分，第16题3分，第17题2分，共7分）
15.
（1）请按照如图所示的实物图在虚线框中画出电路图；
（2）如图，光线经凸透镜折射后，折射光线恰好经过凸透镜另一侧焦点F。再经水平面上平面镜反射。请在图中画出入射光线和反射光线；
（3）如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关S1和安全开关S2，当杯体放在主机上时，安全开关S2自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。
四、实验题（本大题共3小题，第18题6分，第19题6分，第20题7分，共19分）
16. （1）如图1中电流表的示数是______A；
（2）如图2所示，旋盘式电阻箱示数为______；
（3）如图3所示，插入式电阻箱此时读数为______。
（4）为了通过实验比较甲、乙两种液体的吸热能力，小强选用两个规格相同的电加热器、烧杯、温度计，分别给初温相同的甲、乙两种液体加热，实验装置如图所示。
①小强给质量相同的甲、乙两种液体加热，在实验中通过控制加热时间相同的方法，来保证甲、乙两种液体______相同，再通过比较它们______来比较甲、乙两种液体吸热能力的差异；
②小强利用所测数据绘制了图所示的图像，根据图像可以判断：______（选填“甲”或“乙”）种液体的吸热能力更强。
17. 在探究“影响滑动摩擦力大小的因素”实验中，小明用完全相同的木块分别做了如图所示的甲、乙、丙三个实验。

（1）将木块放在水平木板上，用弹簧测力计水平_______拉动木块，根据二力平衡知识可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数；
（2）甲、乙两个实验说明滑动摩擦力的大小与________有关；________两个实验说明了滑动摩擦力的大小与接触面粗糙程度有关；
（3）小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述用实验的基础上，将木块沿竖直方向切成两部分继续进行实验，这种做法是________（选填“正确”或“错误”），理由________；
（4）同学们在老师的指导下对实验装置进行改进，用如图丁所示的方式测量滑动摩擦力发现效果更好．图丁实验中_______（选填“一定”或“不一定”）要匀速拉动长木板。
18. 如图所示，小华利用甲、乙、丙三套完全相同的装置，完成下面实验，已知：c水=4.2×103J/（kg•℃）。
（1）为了比较水和煤油的吸热本领的大小，他应选择 ___________（选填“甲、乙”、“甲、丙”或“乙、丙”）两套装置。实验应控制水和煤油的初温相同、___________相同；
（2）小明通过比较 ___________（选填“加热时间”、“温度计上升的示数”）来比较水和煤油吸收热量的多少；
（3）经过实验得出了水和煤油温度随时间变化的图象如图丁所示，则图线 ___________（选填“a”或“b”）对应液体的吸热能力强；
（4）如图丁所示，加热3min时，煤油的温度为 ___________℃；若不计实验过程中的热量损失，则煤油的比热容为 ___________J/（kg•℃）；
（5）下列示例中与比热容无关的是 ___________（填字母）。
A．城市建造人工湖来改善气候
B．空调房间里放盐水可以增加湿度
C．用冷水冷却发动机
五、计算题（本大题共2小题，第19题6分，第20题7分，共13分）
19. 如图所示的电路中，电源电压不变，R1＝20Ω。闭合开关S，电流表的示数为1.5A，再闭合开关S1，电流表的示数变为2.1A。求：
（1）电源电压；
（2）通过R2的电流；
（3）R2的阻值。
20. 为了倡导低碳生活，太阳能热水器被广泛应用于现代生活。
下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：
求：
（1）热水器中的水吸收的热量是多少？
（2）热水器的效率；
（3）若这些太阳能由燃烧燃气提供，至少需要多少m3燃气（燃气的热值是4.2×107J/m3）
六、综合能力题（本大题共2小题，第21小题7分，第22小题10分，第22小题5分，共18分）
21. 小明收藏了一个物品“铜核桃”，他想要知道“铜核桃”是否真的是由铜制成，于是他找来了天平、量筒等器材，进行了如图所示实验：
（1）使用托盘天平进行测量时，应将托盘天平放置在______上，先将标尺上游码移到零刻度线处，再调节______，使天平平衡；
（2）利用调节好的天平测得物体的质量，如图1所示，为______g；小明用细线拴住物体并将它浸没在盛水的量筒中，量筒的示数如图2所示，则该物体的密度为______；（忽略细线对实验的影响）
（3）小明根据已知的质量，又想到一种方法测量密度，操作如图3所示，步骤如下：
①用电子秤测出大碗的质量，读数为；
②将装满水的小碗放入大碗中，轻轻放入铜核桃使之完全浸没；
③取出小碗与铜核桃，且无水溢出，用电子秤测出此时大碗的质量，读数为，计算得出铜核桃的密度______（用、、与表示）。利用此方法测得铜核桃的平均密度______（选填“偏大”、“准确”或“偏小”）。
22. 如图所示是一款家用烟雾报警器及其简化原理图，烟雾报警器有一个外部光线无法进入的烟室，其中装有激光发射器和带有光敏电阻的电路，电路中电源电压不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如表格所示（其中E是表示光照强度的物理量，单位为cd）。当烟雾进入烟室后，激光被烟雾遮挡，使得射向光敏电阻的光照强度减小，当烟雾浓度大于或等于某一值，电路中电流小于或等于200mA，烟雾报警器报警。
（1）当进入烟室的烟雾浓度增大，射向光敏电阻的光照强度______（填“增大”或“减小”），光敏电阻阻值______（填“增大”或“减小”）；
（2）在一次测试中，当把光照强度调为5cd时，测试电压表示数为8V；当把光照强度降为3cd时，测试电压表示数为9V。求电源电压是多少______？
（3）由于长时间工作，导致电源电压降低了1V，烟雾报警器在烟雾浓度较小时误报警。在不更换此电源的情况下，要使报警器在原烟雾浓度范围内正常报警，可以通过______（填“增大”或“减小”）R0的阻值来实现。求更换后的R0阻值与原R0阻值相比，变化了多少______？
23. 阅读短文，回答问题。
无链条电动自行车
无链条电动自行车，整体外形时尚，没有了链条，外观变得与普通自行车或电动车有些不同，如图所示。无链条电动自行车被称为“没有链条的混合动力电动自行车”。它结合了电子动力和人体动力，此车既可以通过给锂电池充电获得能量，也可以通过骑行者踩脚踏板获得能量。骑行者踩脚踏板的动能，可通过车上的发电机转化为电能，存储在自行车框架中的锂电池内，之后通过电动机驱动后轮转化成动能，以此驱动自行车前进。因此能使骑行者骑得更省力，同时也能减少对环境的污染。如图所示这款无链条电动自行车，其锂电池容量为、电压为。与链条车相比，这种新型自行车具备许多优点。比如：省力、耐用、安全、灵便、干净卫生、结构简单、修理方便，骑行也无须大修。因此，无链条电动自行车是城市中一种理想的交通工具。
（1）无链条电动自行车可将骑行者踩脚踏板所产生的动能通过___________（选填“电动机”或“发电机”）转化为电能，然后电能又转化为___________能存储在车子的锂电池内，之后再通过___________（选填“电动机”或“发电机”）驱动后轮再次转化成动能，驱动车子前进。
（2）无链条电动自行车的车把龙头是___________（选填“省力”、“费力”或“等臂”）杠杆；骑行者向下踩脚踏板时，连接脚踏板的曲柄在___________（选填“水平位置”、“竖直位置”或“与水平方向成45°”）最省力。
（3）如图所示这款车的锂电池最多所储存的电能约为___________J。
（4）如图所示这款车，若骑行者不踩脚踏板，仅靠锂电池驱动，这种“电力驱动”可使车连续行驶；若骑行者踩脚踏板辅助锂电池给车提供能量，这种“混合动力驱动”可使车连续行驶。则“混合动力驱动”时人所提供的能量与“电力驱动”时锂电池提供的能量之比为___________。
太阳照射时间/h
每小时平均接收的太阳能/J
热水器最大水容量/kg
5
4．2×106
100
水升高的温度/℃
水的比热容/[J/（kg•℃）]
水的密度/（kg/m3）
20
4．2×103
1．0×103
光照强度E/cd
1
2
3
4
5
6
光敏电阻R/Ω
80
50
30
24
20
18
