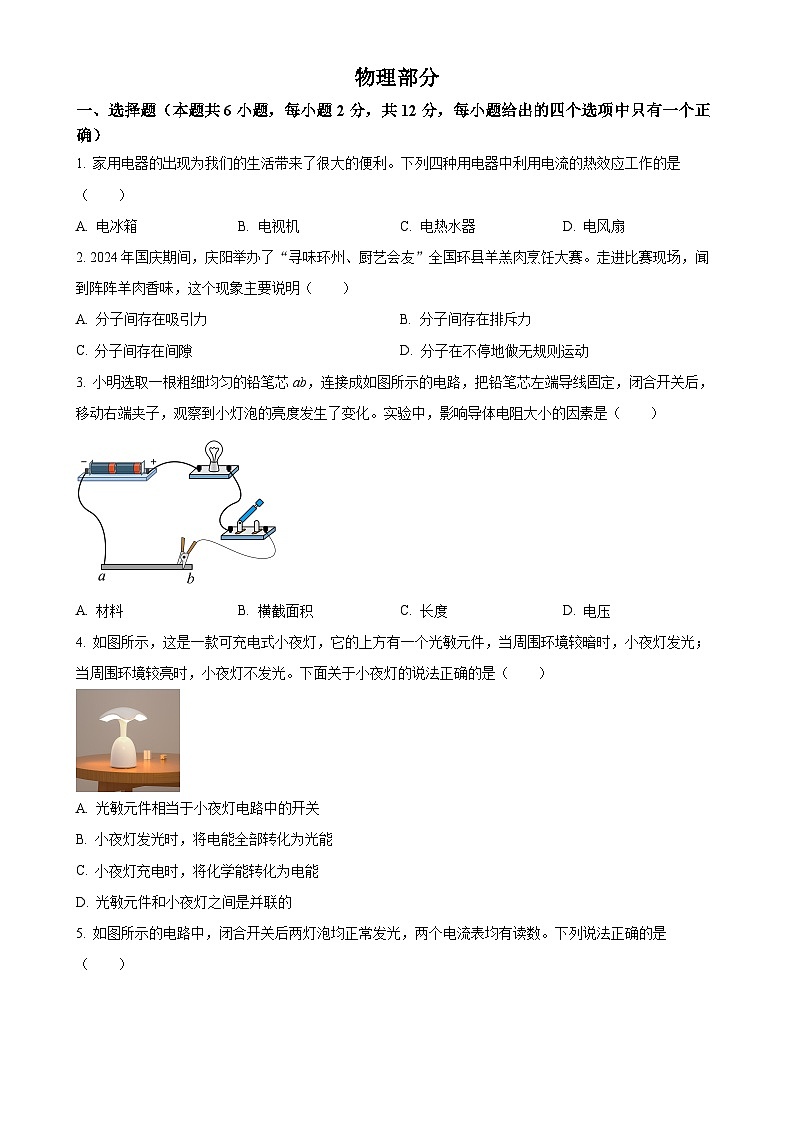

1. 家用电器的出现为我们的生活带来了很大的便利。下列四种用电器中利用电流的热效应工作的是（ ）
A. 电冰箱B. 电视机C. 电热水器D. 电风扇
2. 2024年国庆期间，庆阳举办了“寻味环州、厨艺会友”全国环县羊羔肉烹饪大赛。走进比赛现场，闻到阵阵羊肉香味，这个现象主要说明（ ）
A. 分子间存在吸引力B. 分子间存在排斥力
C. 分子间存在间隙D. 分子在不停地做无规则运动
3. 小明选取一根粗细均匀的铅笔芯ab，连接成如图所示的电路，把铅笔芯左端导线固定，闭合开关后，移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（ ）
A. 材料B. 横截面积C. 长度D. 电压
4. 如图所示，这是一款可充电式小夜灯，它的上方有一个光敏元件，当周围环境较暗时，小夜灯发光；当周围环境较亮时，小夜灯不发光。下面关于小夜灯的说法正确的是（ ）
A. 光敏元件相当于小夜灯电路中的开关
B. 小夜灯发光时，将电能全部转化为光能
C. 小夜灯充电时，将化学能转化为电能
D. 光敏元件和小夜灯之间是并联的

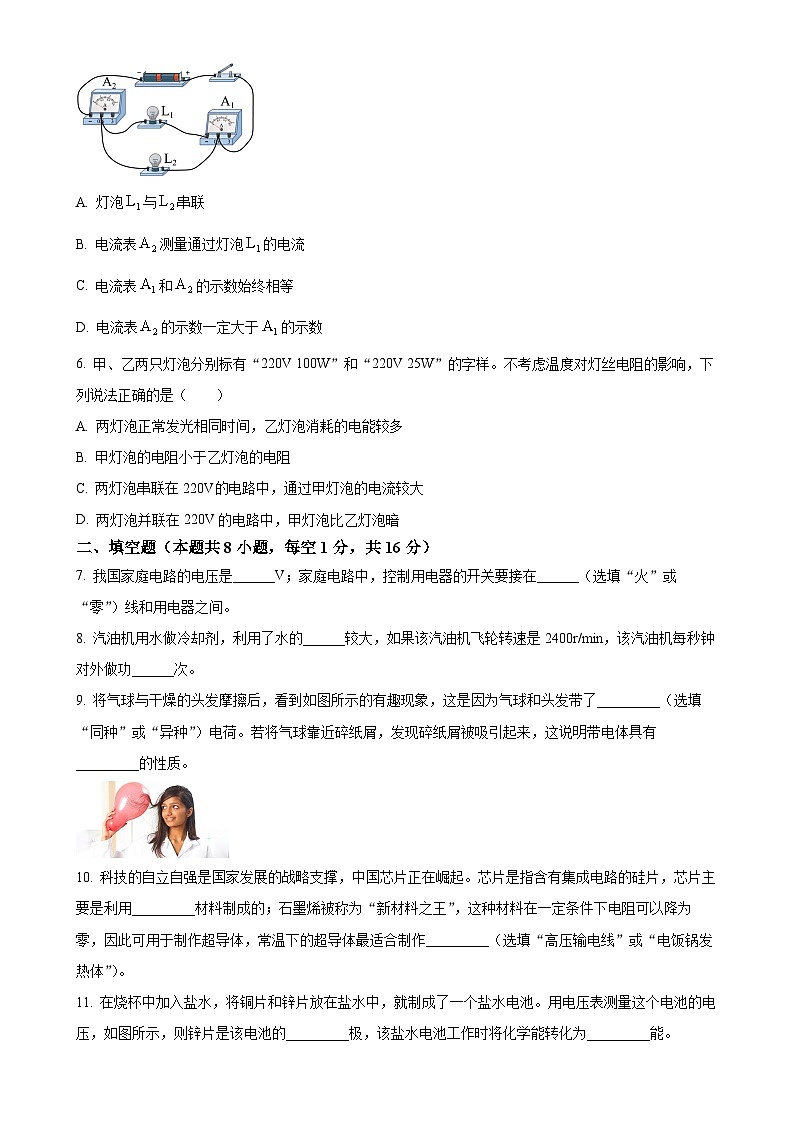

5. 如图所示的电路中，闭合开关后两灯泡均正常发光，两个电流表均有读数。下列说法正确的是（ ）
A. 灯泡与串联
B. 电流表测量通过灯泡的电流
C. 电流表和的示数始终相等
D. 电流表的示数一定大于的示数
6. 甲、乙两只灯泡分别标有“220V 100W”和“220V 25W”的字样。不考虑温度对灯丝电阻的影响，下列说法正确的是（ ）
A. 两灯泡正常发光相同时间，乙灯泡消耗的电能较多
B. 甲灯泡的电阻小于乙灯泡的电阻
C. 两灯泡串联在220V电路中，通过甲灯泡的电流较大
D. 两灯泡并联在220V的电路中，甲灯泡比乙灯泡暗
二、填空题（本题共8小题，每空1分，共16分）
7. 我国家庭电路的电压是______V；家庭电路中，控制用电器的开关要接在______（选填“火”或“零”）线和用电器之间。
8. 汽油机用水做冷却剂，利用了水的______较大，如果该汽油机飞轮转速是2400r/min，该汽油机每秒钟对外做功______次。
9. 将气球与干燥的头发摩擦后，看到如图所示的有趣现象，这是因为气球和头发带了_________（选填“同种”或“异种”）电荷。若将气球靠近碎纸屑，发现碎纸屑被吸引起来，这说明带电体具有_________的性质。
10. 科技的自立自强是国家发展的战略支撑，中国芯片正在崛起。芯片是指含有集成电路的硅片，芯片主要是利用_________材料制成的；石墨烯被称为“新材料之王”，这种材料在一定条件下电阻可以降为零，因此可用于制作超导体，常温下的超导体最适合制作_________（选填“高压输电线”或“电饭锅发热体”）。

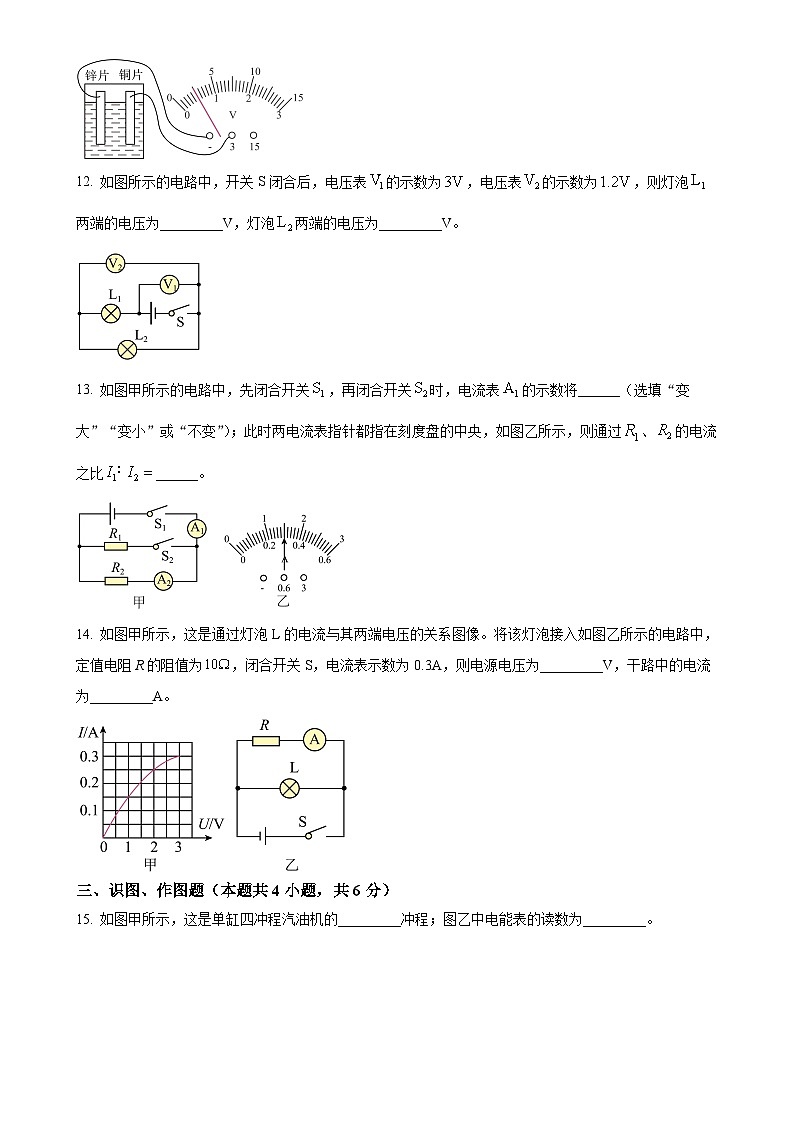

11. 在烧杯中加入盐水，将铜片和锌片放在盐水中，就制成了一个盐水电池。用电压表测量这个电池的电压，如图所示，则锌片是该电池的_________极，该盐水电池工作时将化学能转化为_________能。
12. 如图所示的电路中，开关S闭合后，电压表的示数为，电压表的示数为，则灯泡两端的电压为_________V，灯泡两端的电压为_________V。
13. 如图甲所示的电路中，先闭合开关，再闭合开关时，电流表的示数将______（选填“变大”“变小”或“不变”）；此时两电流表指针都指在刻度盘的中央，如图乙所示，则通过、的电流之比______。
14. 如图甲所示，这是通过灯泡L的电流与其两端电压的关系图像。将该灯泡接入如图乙所示的电路中，定值电阻R的阻值为，闭合开关S，电流表示数为0.3A，则电源电压为_________V，干路中的电流为_________A。
三、识图、作图题（本题共4小题，共6分）
15. 如图甲所示，这是单缸四冲程汽油机的_________冲程；图乙中电能表的读数为_________。
16. 为使电路正常工作，请在图中恰当位置填入电流表或电压表．
（ ）
17. 如图所示，这是家庭电路的电路图。请你用笔画线代替导线，把带有开关的电灯正确接入电路中。
18. 喜欢观察的小明发现，家里的投影仪内有一个降温风扇和一个投影灯泡，为了防止灯泡工作时发热损坏，要求闭合投影仪的电源开关时，电风扇先工作，然后再闭合控制灯泡的开关，灯泡工作。根据上述要求将虚线框内的电路图补充完整。
四、实验探究题（本题共2小题，共20分）
19. 在物理实验课上，同学们探究“电流与电压的关系”，如图所示。
（1）请用笔画线将图甲中所缺的一根导线补充完整________。（要求：滑片向左移时，电流表的示数变大）
（2）闭合开关前，将滑动变阻器的滑片移到_________（选填“最左”或“最右”）端；闭合开关后，发现电压表无示数，电流表有示数，则产生故障的原因可能是定值电阻_________。
（3）排除故障后，闭合开关，移动滑动变阻器滑片，得到电流表的示数如图乙所示，其示数为_________A。
（4）正确进行实验，得到的实验数据如下表，实验中定值电阻两端电压的改变是通过_________实现的。
（5）分析实验数据可得：导体的电阻一定时，通过导体的电流跟导体两端的电压成_________。
20. 小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验。
（1）小明连接了如图甲所示的电路，检查电路时发现有一根导线连接错误，请在错误的导线上画“×”，并画出正确连线______；
（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______；
A. 电流表断路B. 小灯泡短路
C. 小灯泡断路D. 滑动变阻器断路
（3）排除故障后，调节滑动变阻器的滑片到图甲位置时，电压表的示数如图乙所示，其示数为______V；若他想测量小灯泡的额定功率，应将滑片向______（选填“左”或“右”）端移动，使电压表的示数为_________V；
（4）小明同学多次移动滑动变阻器的滑片，记下多组对应的电压表和电流表的示数，并绘制了如图丙所示的图像，根据图像可知，小灯泡的额定功率是______W；
（5）进一步分析图丙可知，实验过程中小灯泡的电阻是______（选填“变化”或“不变”）的，你认为产生这种现象的原因是______。
五、计算与简答题（本题共3小题，共16分。简答部分要有必要的分析和说明，计算部分要有主要公式及数值代入过程，计算结果要有数值和单位）
21. 冬天，小明的妹妹说“我的手好冷呀”。小明运用所学的物理知识教给妹妹两种方法。
方法一：反复搓手。方法二：用热水袋焐手。
请你运用所学的物理知识解释这两种方法使手感到暖和的原因。
22. 暑假期间，小明一家自驾前往兰州进行研学旅行。他家到兰州全程约，驾车前往大约需要，全程消耗的汽油约为，汽油的热值取。
（1）求汽车的平均速度。
（2）求消耗的汽油完全燃烧放出的热量。
（3）若汽车发动机全程的平均输出功率为，则该汽车发动机的效率为多少？
23. 如图甲所示，这是小明家某型号电热加湿器，其简化电路图如图乙所示，其部分技术参数如表所示。R1、R2为发热电阻，不考虑温度对电阻的影响，已知R2=374Ω，1、2、3为触点，通过旋转开关S可实现“关”“低挡”“高挡”之间的切换。
（1）开关S接2时，电热加湿器处于“_________挡”。
（2）电热加湿器在“高挡”工作100s产生的热量为多少________？
（3）电热加湿器处于“低挡”时，消耗的电功率为多少________？
实验次数
1
2
3
4
5
电压U/V
12
15
1.8
20
2.4
电流I/A
0.24
0.30
0.36
0.40
0.48
额定电压/V
220
高挡功率/W
440
低挡功率/W
未知
最大注水量/L
2
