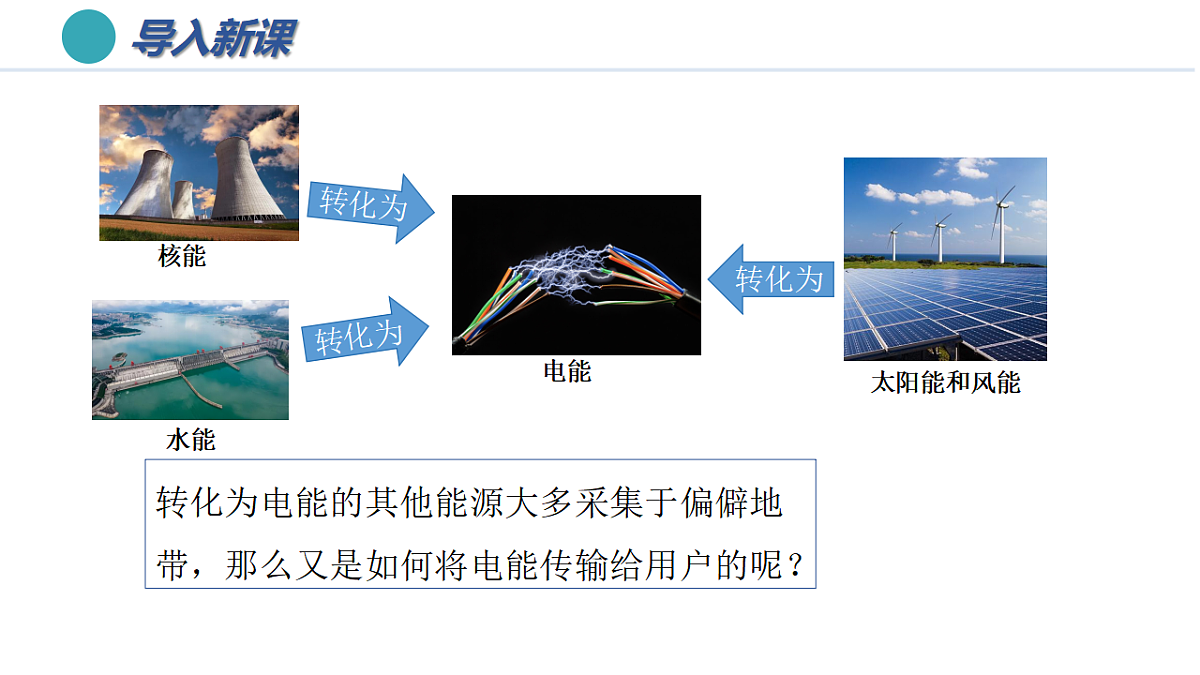

转化为电能的其他能源大多采集于偏僻地带，那么又是如何将电能传输给用户的呢？
用电量大的城市大多在东部沿海
由于发电厂与用户在距离上的遥远，因此当电能在从发电厂传输给用户的过程中我们要考虑什么问题？要注意什么？
1. 降低输电损耗的两个途径2. 电网供电3. 课堂总结4. 练习与应用5. 提升训练

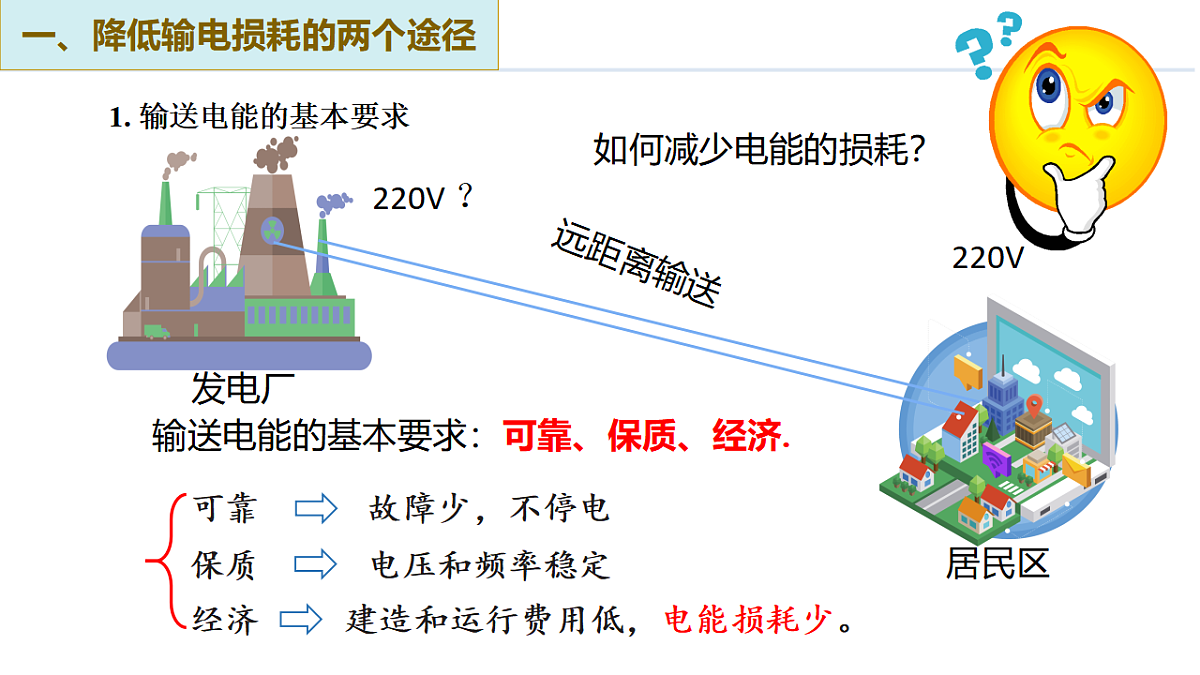

输送电能的基本要求：可靠、保质、经济.
建造和运行费用低，电能损耗少。
1. 输送电能的基本要求
一、降低输电损耗的两个途径
输送电压：电厂向外输电时，其两端的电压即为输送电压。输送功率：电厂对外发出的功率即输送功率。
思考：导致输电过程中电能损耗的原因是什么？
2. 输电损耗的两种形式
1.电压损失：2.功率损失：
3. 降低输电损耗的两个途径
减少输电线路上的发热损失的功率
减少输电线路上的发热损失的电压
减小输送功率P：在实际中不能以用户少用或不用电来达到减少损耗的目的，所以不现实。
在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率减为原来的几分之一？在线路电阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率为原来的几分之一？
根据以上分析可知，采用高压输电是减小输电线上功率损耗最有效、最经济的措施。
4. 减少电能损失的最有效的办法：
为了减小输电电流，同时又要保证向用户提供一定的电功率，采用高压输电是减小输电线上功率损耗最有效、最经济的措施。
我国的输电电压（1）我国远距离输电采用的电压有 110 kV、220 kV、330 kV，的高压。（2）输电干线采用 500 kV 和 750 kV 的超高压，（3）西北电网达到1100 kV 的特高压。
注意：电压越高，对输电线路和变压器的要求越高，建设费用越高。还有对电线绝缘的要求就越高，不经济。所以要综合考虑各种因素。
例1.（多选）某发电厂原来用11 kV的交流电压输电，后来改用升压变压器将电压升高到220 kV输电，输送的电功率都是P，若输电线路的电阻为R， 则下列说法中正确的是( ) A．据公式I＝P/U，提高电压后输电线上的电流降为原来的1/20 B．据公式I＝U/R，提高电压后输电线上的电流增为原来的20倍 C．据公式P＝I2R，提高电压后输电线上的功率损耗减为原来的1/400 D．据公式P＝U2/R，提高电压后输电线上的功率损耗将增大为原来的400倍
2.电能输送的基本模型
升压变压器 降压变压器
3.各部分的功率、电压和电流关系
发电机和变压器∶ 决定电压
优点：降低一次能源的运输成本，合理调度电力，减少断电风险
我国的电网：国家电网和南方电网。
通过网状的输电线、变电站，将许多电厂和广大用户连接起来
例2.一小型发电站通过升压，降压变压器把电能输给用户。已知发电机的输出功率是500kW，端电压为500V，升压变压器原、副线圈的匝数比为1:5，两变压器间输电线的总电阻为1.5Ω，降压变压器的输出电压为220V，不计变压器的损耗。求：（1）升压变压器的副线圈两端电压；（2）输电导线上的功率损失；（3）降压变压器原、副线圈的匝数比；（4）用户得到的功率。
1.水电站向小山村输电，输送的总电功率为50kW，若以1100V输电电压输送，则线路损耗10kW。若以3300V输电电压输送，则线路损失可降为（ ）。 C.30kW D.11kW
2．如图所示是远距离输电的示意图，变压器均为理想变压器，发电机的输出电压恒定，输电线上损耗的功率为PR，变压器原副线圈的电压以及电流用图中的量表示。则当用户用电处于高峰期时，下列说法正确的是（　　）A．U2变大B．PR增大C．U4变大D．U1变大
4. 如图所示，某发电机输出功率是100 kW，输出电压是250 V，从发电机到用户间的输电线总电阻为8 Ω，要使输电线上的功率损失为5%，而用户得到的电压正好为220 V，求升压变压器和降压变压器原、副线圈匝数比分别是( 　　)A．16∶1　190∶11B．1∶16　11∶190C．1∶16　190∶11D．16∶1　11∶190
5.图甲为远距离输电示意图，理想升压变压器原、副线圈匝数比为1∶1000，理想降压变压器原、副线圈匝数比为1 000∶1，输电线的总电阻为1 000 Ω，若升压变压器的输入电压如图乙所示，用户端电压为220 V。下列说法正确的是(　　)A．输电线中的电流为3 AB．电站输出的功率为7 500 kWC．输电线路损耗功率为90 kWD．用户端交变电流的频率为100 Hz
