产生这些现象的原因是什么？什么作用把这些物体“拉”向地面？
因为物体受到了地球的吸引作用

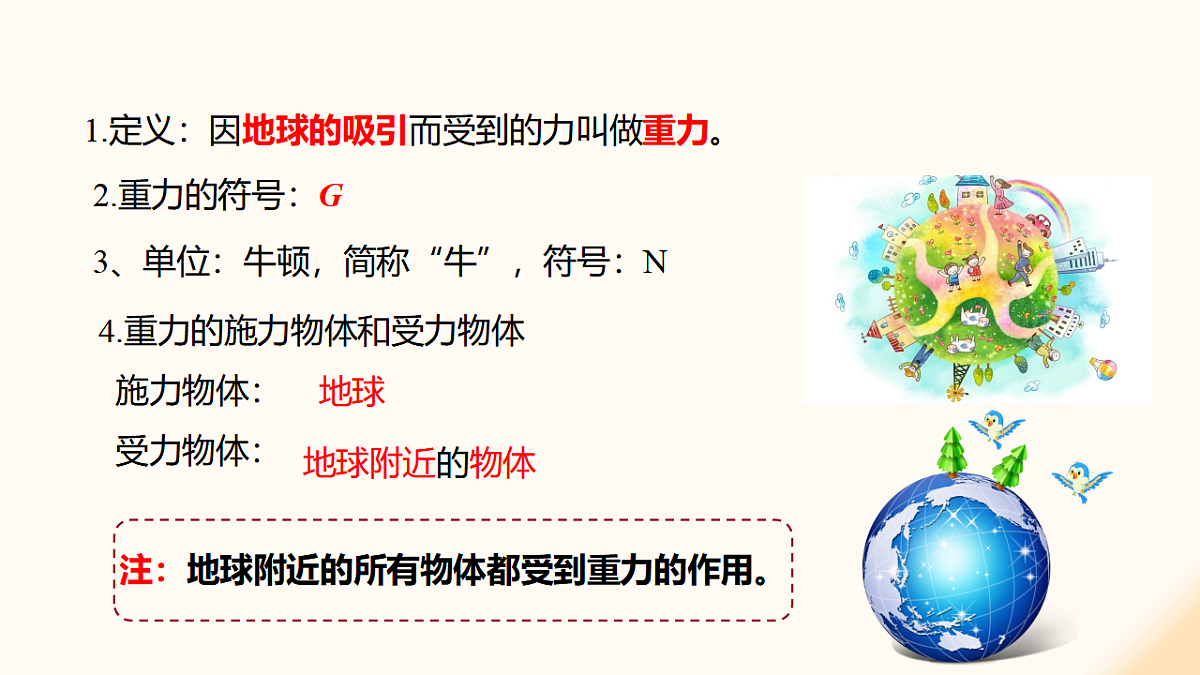

1.定义：因地球的吸引而受到的力叫做重力。
4.重力的施力物体和受力物体 施力物体： 受力物体：
注：地球附近的所有物体都受到重力的作用。
3、单位：牛顿，简称“牛”，符号：N
6.重力是非接触力，空中的小鸟、落叶都受到重力的作用。
5.物体间力的作用是相互的，地球吸引物体的同时，物体也吸引地球。
7.生活中常把物体所受重力的大小简称为物重。物体所受重力的大小可以用弹簧测量力计来测量。
探究重力大小与质量的关系
提起质量不等的物体，你手臂的感觉有何不同？这是为什么？
如果提供了弹簧测力计和一些质量相等的钩码，我们应当怎样进行实验?
精确的实验表明：物体所受的重力跟它的质量成正比。
用弹簧测力计测量一个钩码所受的重力，再逐次增加钩码的个数，分别测量所受的重力，将各次测得的实验数据记录在表格中.
如果用G表示重力，m表示质量，g表示重力与质量的比值，重力和质量的关系可以写成：
3.重力与质量的比值g的大小：9.8N/kg，粗略计算时，g可以取10N/kg。
4.g =9.8N/kg的物理意义：质量为1kg的物体受到的重力为9.8N。
自我检查：老师的体重是68kg，受到的重力为多少牛？
解：由G =mg可知， G老师 =m老师g =68kg x 10N/kg =680N答：老师受到的重力为500N。
铁架台、细线、重物、盛水的烧杯、三角尺。
Ⅰ. 用细线将重物吊在铁架台上自由下垂，浸没在烧杯的水中。用三角尺比较细线的方向和水面的关系。
Ⅱ. 将铁架台倾斜一定的角度，观察细线静止时的方向，用三角尺比较细线的方向和水面的关系。
Ⅲ. 继续改变铁架台倾斜的角度，观察细线的方向是否变化。
无论铁架台怎样倾斜，细线的方向和水面始终是垂直的。
重力的方向是竖直向下（垂直于水平面向下）
重力的方向总是竖直向下的。
注意：因为地球对地面附近的物体都有吸引作用，所以站在地球的任何地方都能站得很稳。通常所说的“下”指的是垂直水平地面向下，或者说人站在地面上时，从头部到脚部的指向称为向“下”。实质上在地面上不同位置的“下”都是垂直于水平地面，近似指向地心方向。
悬挂重物的细线叫做铅垂线。
①利用铅锤线，可以判断墙体是否竖直。
②利用铅锤线，判断物体是否水平
只要铅垂线与三角板的直角边重合（或平行）即可判断桌面水平。
只要铅垂线与壁画的边重合（或平行）即可判断壁画水平。
利用水平仪判断窗台、地面是否水平。
铅垂线与桌面垂直，桌面是水平的。
铅垂线与桌面不垂直，桌面是倾斜的。
物体的每一部分都被地球吸引着，但对于整个物体，从效果上看，可以认为各部分受到的重力集中于一点，这个点叫做物体的重心。
形状规则、质量分布均匀的物体重心在其几何中心上。
形状规则、质量分布均匀的光盘的重心在其圆心上。
重心的位置与哪些因素有关？
3.重心位置的影响因素：质量分布不均匀的物体，重心的位置除与物体的形状有关外，还跟物体的质量分布有关。
怎么确定质量不均匀、形状不规则的物体的重心？
放在斜面上的物体受到G=8N的重力作用，画出物体所受重力的示意图。
画重力示意图的步骤：第一步：确定重力作用点，即重心；第二步：从重心竖直向下画一条线段；第三步：在线段末端标上箭头、重力的符号G及大小。
走钢丝表演者手中拿着长长的钢筋
摔跤运动员采用曲腿和弯腰的姿势，使自己重心降低，达到不易被摔倒的目的。
做一做，模拟引力，思考为什么橡皮没有被甩出去呢？
因为橡皮被细绳拉住，手通过细绳给了橡皮一个拉力，在这个拉力作用下，橡皮才会绕手做圆周运动而不向外飞出。
宇宙间的物体，大到天体，小到尘埃，都存在相互吸引的力，这就是万有引力。
正是地球对它附近物体的引力，使得水向低处流、抛出的物体落到地面……
牛顿认为，地球和月球之间存在互相吸引的力。正是地球吸引月球的力，使月球绕地球转动而不会跑掉，这个力跟地球吸引它附近物体使物体下落的力，是同一种力。
事实表明，被举高的物体具有能量，这种能量叫作重力势能.弹性势能和重力势能是常见的两种势能(ptentialenergy）.
生活 • 物理 • 社会
1.地球附近的物体由于地球吸引而受到的力叫 ，它的方向是 　 的，利用这个性质，建筑工人常用重锤线来检查墙壁是否 ，还可以用重锤线来检查桌面或窗台是否 。
2.重力的大小跟物体的质量 , G= .重力用 表示,单位是 ,质量用 表示,单位是 ,g=9.8N/kg的意义是： .3.重心：重力的 叫重心. 质量分布均匀、形状规则的物体重心,在它的 上.
质量是一千克的物体受到的重力是9.8N
4.甲、乙两物体的质量之比为5：2，若甲物体的质量是20kg，则乙物体的重力大小是　　　　；甲、乙两物体的重力之比为　　　　　　。(g = 10N/kg)　
5.下面关于重力说法中正确的是（ ）A.重力的方向是垂直向下的B.只有与地面接触的物体才受到重力的作用C.重力的方向是竖直向下D.苹果下落是由于苹果熟透了的缘故　
6.玩具“不倒翁”被扳倒后会自动立起来的奥妙是（ ） A.重力太小，可以忽略B.重心较低，不易倾倒C.重力的方向总是竖直向下的D.里面有自动升降的装置　　
7.从山坡公路上滑下来的汽车，在滑行过程中，受到的重力 （ ）A.大小不变，方向变化B.大小增大，方向不变C.大小不变，方向不变D.大小减小，方向变化
8.踢出去的足球，若不计空气的阻力，那么足球的受力情况是 （ ）A.只受重力的作用B.受踢力和重力作用C.受到一个沿飞行方向的踢力作用D.不受力的作用
9.下图所示的图像中，能表示物体所受重力与质量关系的是（　　）
A　　　　　　　B　　　　　　　C　　　　　　　D
10.假如失去重力下列说法中不正确的是( )A.河水不流动B.物体没有质量C.人一跳起来可以离开地球D.茶杯中的水倒不进嘴里
11.如图所示，重为50牛的球形物体放在斜面上，画物体所受重力的示意图。
12.用力的示意图，画出挂在竖直墙上质量为3000克的球所受的重力。
13.一个物体在月球上受到月球吸引力为98牛，问：⑴它在地球上受到多少牛的重力？⑵它在地球上和月球上的质量分别是多少？（物体在月球上的重力为地球上的六分之一）　　　
解：(1)物体在月球上的重力为地球上的六分之一，它在地球上受到的重力G地=6G月=6×98N=588N；(2)由G=mg得，m=G地／g=588N／9.8N/kg=60kg.
由于地球的吸引而使物体受到力叫做重力。
②形状规则、质量分布均匀的物体，重心在几何中心。
①总是竖直向下，垂直于水平面，指向地心。
①物体所受重力跟它的质量成正比。
②应用：利用铅垂线确定竖直方向； 利用水平仪判断桌面是否水平等。
①重力的等效作用点叫做重心。
①宇宙间的物体都存在相互吸引的力，叫做万有引力。
②重力正是源自地球对他附近物体的万有引力。
③g 为 比例系数，在地球上约为9.8牛/千克
③可用悬挂法来确定物体重心。
