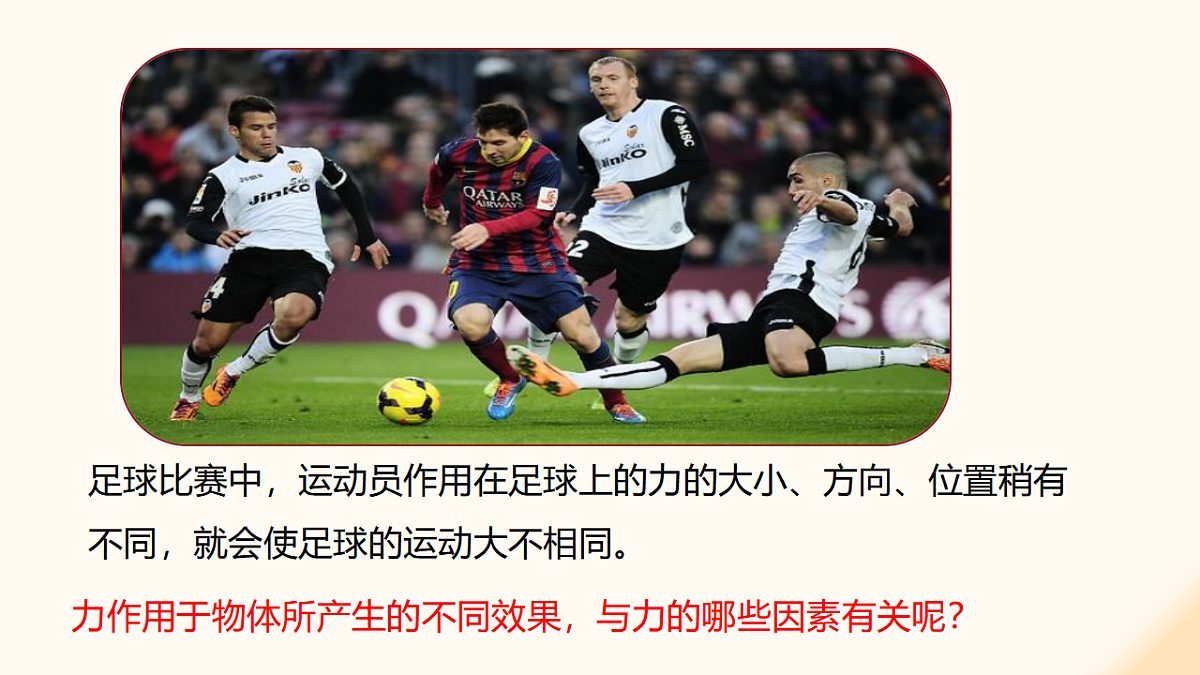

足球比赛中，运动员作用在足球上的力的大小、方向、位置稍有不同，就会使足球的运动大不相同。
力作用于物体所产生的不同效果，与力的哪些因素有关呢？
打台球时，力的大小、方向、作用点都很重要

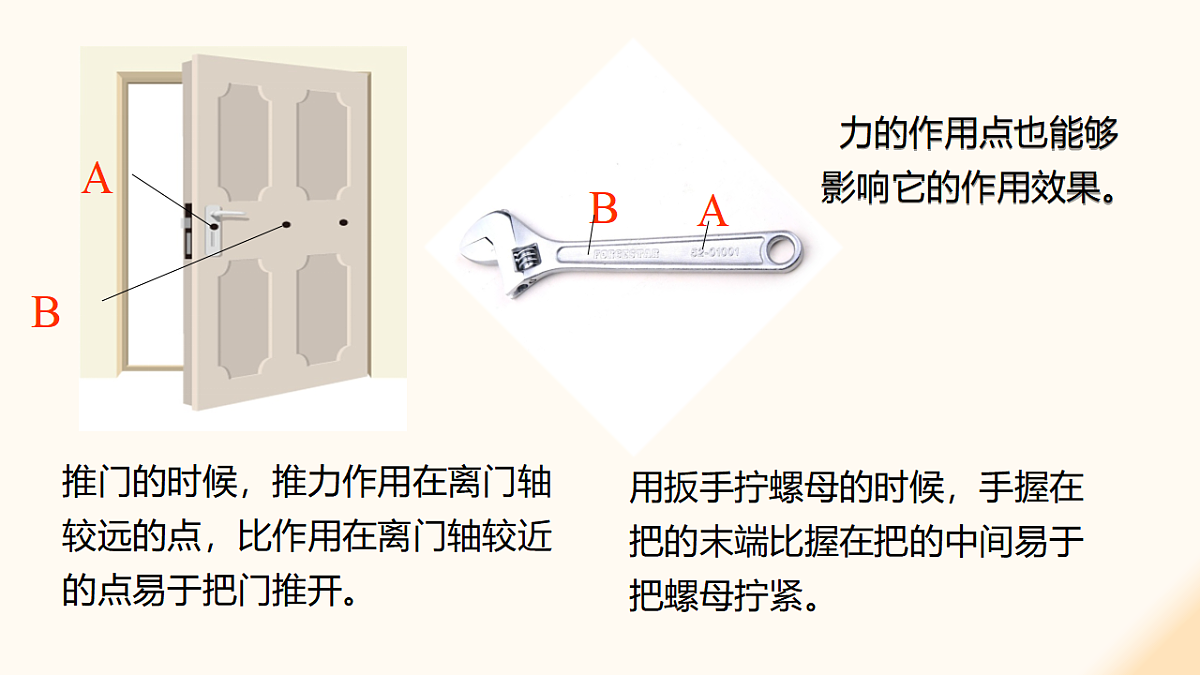

力的作用点也能够影响它的作用效果。
推门的时候，推力作用在离门轴较远的点，比作用在离门轴较近的点易于把门推开。
用扳手拧螺母的时候，手握在把的末端比握在把的中间易于把螺母拧紧。

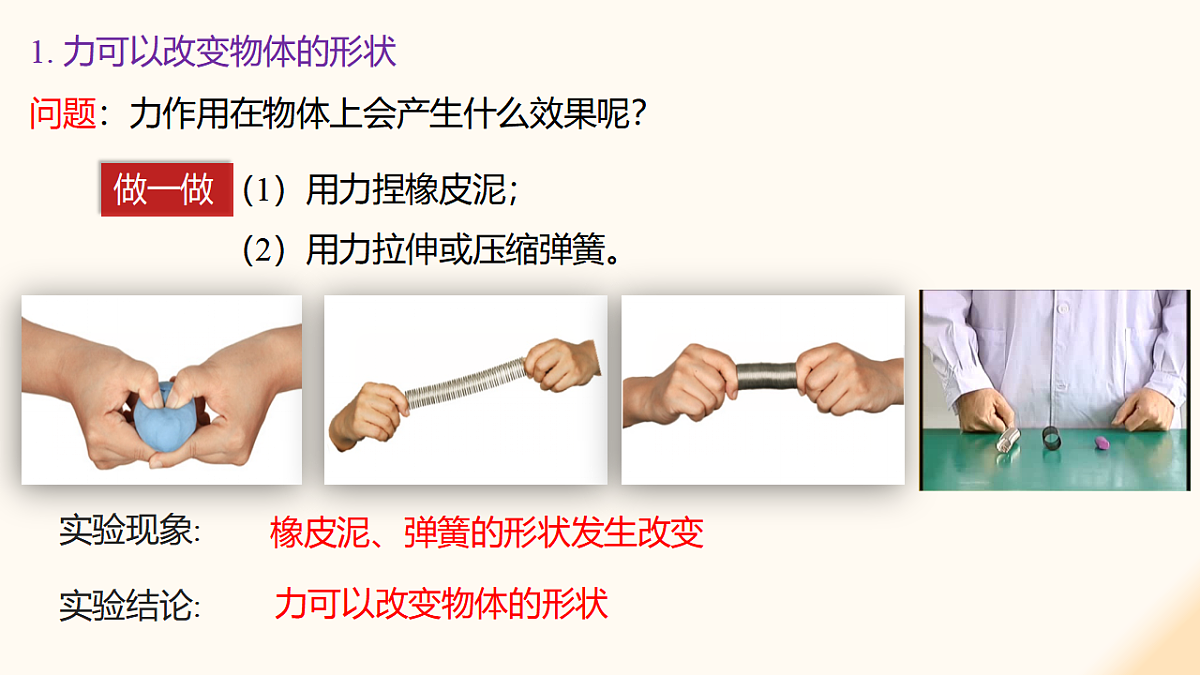

问题：力作用在物体上会产生什么效果呢？
（1）用力捏橡皮泥；（2）用力拉伸或压缩弹簧。
橡皮泥、弹簧的形状发生改变
1. 力可以改变物体的形状
形变包括形状和体积的改变
（1）一个小铁珠静止在水平桌面上，当磁铁靠近它时，会出现什么现象？（2）让小铁球从斜面上滚下来，沿着它的运动方向放一个磁体，观察小球运动速度的变化情况。（3）再次让小球从斜面上滚下。在它运动路径的侧旁放一个磁体，观察小铁球运动的变化情况。
2. 力可以改变物体的运动状态
(2)铁球在磁铁的吸引力作用下，铁球的速度越来越大。
(3)铁球在磁铁的吸引力作用下，铁球的运动方向发生改变。
(1)静止的小钢珠被磁铁吸引，铁球向磁铁方向运动。
运动状态的改变：物体由静开始运动或由运动到静止，以及运动快慢和运动方向的改变，都被认为它的运动状态发生了改变。
实验结论：力可以改变物体的运动状态。
力的三要素与力的示意图
问题：力作用的效果与哪些因素有关？
1.如 图甲,用大小不同的力拉同一根弹簧,用力越大，拉的越长。,说明力的大小影响力的作用效果。
2.如图乙,用大小相同的力压、拉弹簧,弹簧的形变不同,说明力的方向影响力的作用效果。
如图，分别在A、B、C处用同样大小的力推门，感受手推门的难易程度有什么不同。
现象：推门的时候，推力作用在离门轴较远的点(A) ，比作用在离门轴较近的点(C)易于把门推开。
结论：说明力的作用效果与力的作用点的位置有关。
举例：用扳手拧螺母的时候，手握在把的末端A 比握在把的中间B ，更容易把螺母拧紧。
力的大小、方向、作用点都影响力的作用效果，称为力的三要素。
2.对力的三要素的理解：(1)力的三要素均能影响力的作用效果，当其中的任何一个要素改变时，力的作用效果就可能会随之改变。(2)因为力的三要素决定了力的作用效果，所以我们要描述一个力时，就必须指明该力的三个要素。
打台球时，力的大小、方向、作用点都很重要。
想想议议：能否用一个图把力的三要素简单、方便地表示出来？
（1）概念：用一条带箭头的线段表示出力的三要素。
线段的长短 表示力的大小；箭头 表示力的方向；线段的起点或终点 表示力的作用点。
例：用力的示意图表示：用100N的力拉车
（3）画力的示意图的步骤：
练习：一位同学沿水平方向用75N的力推箱子，请在图中画出这个力的示意图。
1.下图中，可以说明力能改变物体运动状态的是 ，说明力能使物体发生形变的是 .
2.如图所示．跳水运动员在向下压跳板的过程中,压跳板的力的作用效果是使跳板发生 _________，跳板弹起过程中跳板对运动员的力的作用效果是使运动员的 __________ 发生改变。
3.以下是我们生活中常见到的几种现象：①篮球撞击在篮板上被弹回；②用力揉面团，面团形状发生变化；③用力握皮球，球变瘪了；④一阵风把地面上的灰尘吹得漫天飞舞.在这些现象中，物体因为受力而改变运动状态的是（ ）A．①② B．①④C．②③ D．②④
4.踢足球是广大青少年喜爱的运动，下列与踢球有关的说法正确的是（ ）A．踢球时，脚对球施加了力，球对脚没有力的作用B．只要脚对球施加的力大小相同，效果一定相同C．踢出去的球在空中，没有受到任何力的作用D．守门员使球停下来的过程中，力改变了球的运动状态
5.下列现象说明力可以改变物体运动状态的是( )A.同学们投出的实心球运动的轨迹是弧线的B.大虾煮熟后变得更弯曲C.壁虎可以稳稳地趴在天花板上不掉下来D.撑杆跳高时运动员把杆压弯
6.如图所示,某人用大小相同的力作用于弹簧,观察比较(a)、(b)两图，可知力的作用效果与力的_______有关。
7.如图1所示为一种常用核桃夹，用大小相同的力垂直作用在B点比A点更易夹碎核桃，这说明力的作用效果与( )A.力的大小有关 B.力的方向有关C.力的作用点有关 D.受力面积有关
8.乒乓球比赛中，有时会出现“擦网球”（如图），乒乓球擦网前后运动状态的变化情况是（　　）A．运动快慢和运动方向都不发生变化B．运动快慢和运动方向都发生了变化C．只改变了运动快慢D．只改变了运动方向
用方框表示行李箱，取绳子与行李箱连接处的0点为力的作用点，从0点沿与水平面成30°角的方向画一条带箭头的线段，并标注力的大小，如图所示.
9.如图所示，小华用20N的力拉着行李箱行走，拉力的方向与水平面成30°角，试画出行李箱所受拉力的示意图。
10.如图，钢条下端固定。现分别用不同的力去推它，发生 A、B、C、D 四种形变，F1=F2=F3>F4，则（1）能说明力的作用效果跟力的大小有关的图是_____和_____。（2）能说明力的作用效果跟力作用点有关的图是_____和_____。（3）能说明力的作用效果跟力的方向有关的图是_____和_____。
A D
A C
A B
一、力的作用效果： 1.使物体发生形变 2.改变运动的状态 二、力的三要素：大小；方向；作用点 三、力的示意图
