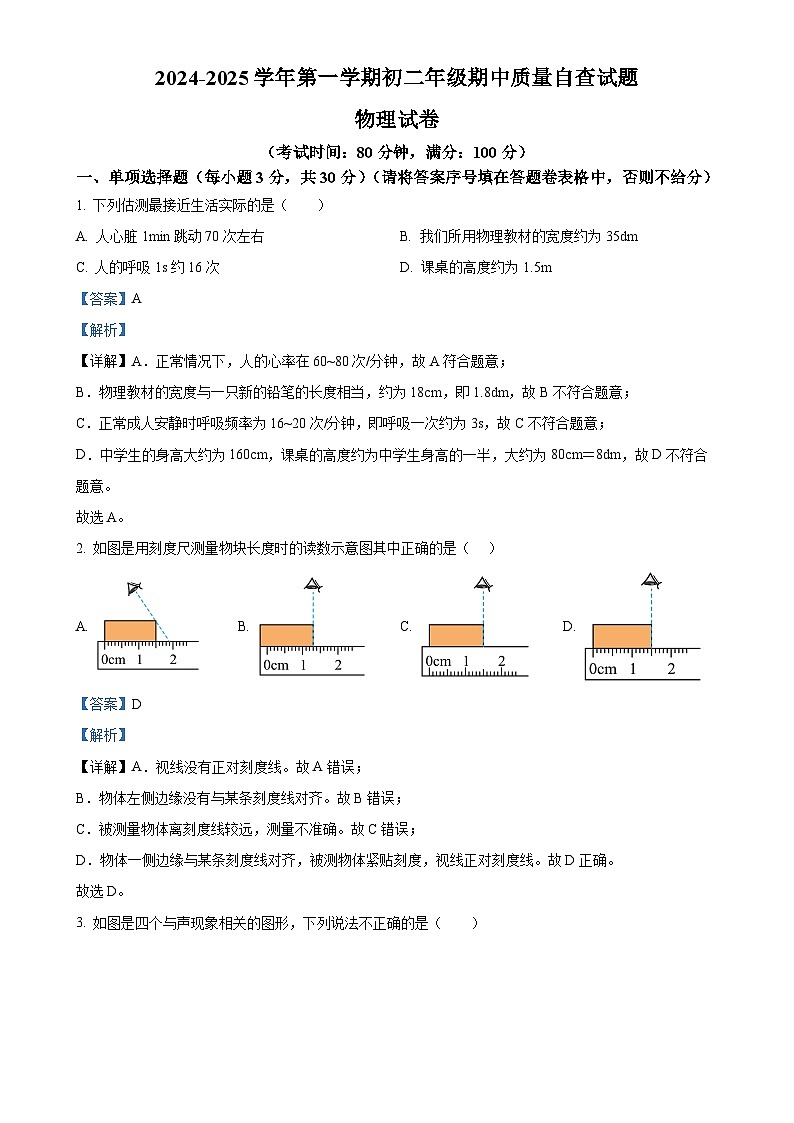

（考试时间：80分钟，满分：100分）
一、单项选择题（每小题3分，共30分）（请将答案序号填在答题卷表格中，否则不给分）
1. 下列估测最接近生活实际的是（ ）
A. 人心脏1min跳动70次左右B. 我们所用物理教材的宽度约为35dm
C. 人的呼吸1s约16次D. 课桌的高度约为1.5m
【答案】A
【解析】
【详解】A．正常情况下，人的心率在60~80次/分钟，故A符合题意；
B．物理教材的宽度与一只新的铅笔的长度相当，约为18cm，即1.8dm，故B不符合题意；
C．正常成人安静时呼吸频率为16~20次/分钟，即呼吸一次约为3s，故C不符合题意；
D．中学生的身高大约为160cm，课桌的高度约为中学生身高的一半，大约为80cm＝8dm，故D不符合题意。
故选A。
2. 如图是用刻度尺测量物块长度时的读数示意图其中正确的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】A．视线没有正对刻度线。故A错误；
B．物体左侧边缘没有与某条刻度线对齐。故B错误；
C．被测量物体离刻度线较远，测量不准确。故C错误；
D．物体一侧边缘与某条刻度线对齐，被测物体紧贴刻度，视线正对刻度线。故D正确。
故选D。

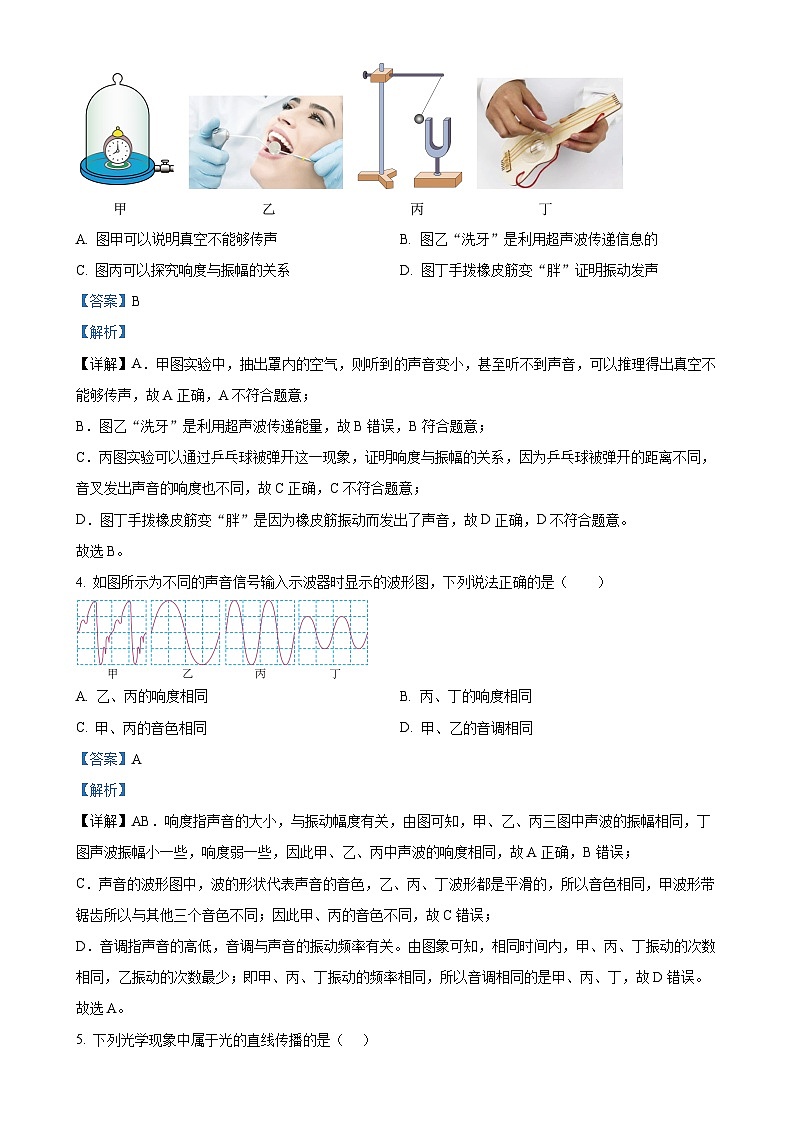

3. 如图是四个与声现象相关的图形，下列说法不正确的是（ ）
A. 图甲可以说明真空不能够传声B. 图乙“洗牙”是利用超声波传递信息的
C. 图丙可以探究响度与振幅的关系D. 图丁手拨橡皮筋变“胖”证明振动发声
【答案】B
【解析】
【详解】A．甲图实验中，抽出罩内的空气，则听到的声音变小，甚至听不到声音，可以推理得出真空不能够传声，故A正确，A不符合题意；
B．图乙“洗牙”是利用超声波传递能量，故B错误，B符合题意；
C．丙图实验可以通过乒乓球被弹开这一现象，证明响度与振幅的关系，因为乒乓球被弹开的距离不同，音叉发出声音的响度也不同，故C正确，C不符合题意；
D．图丁手拨橡皮筋变“胖”是因为橡皮筋振动而发出了声音，故D正确，D不符合题意。
故选B。
4. 如图所示为不同的声音信号输入示波器时显示的波形图，下列说法正确的是（ ）
A. 乙、丙的响度相同B. 丙、丁的响度相同
C. 甲、丙的音色相同D. 甲、乙的音调相同
【答案】A
【解析】
【详解】AB．响度指声音的大小，与振动幅度有关，由图可知，甲、乙、丙三图中声波的振幅相同，丁图声波振幅小一些，响度弱一些，因此甲、乙、丙中声波的响度相同，故A正确，B错误；
C．声音的波形图中，波的形状代表声音的音色，乙、丙、丁波形都是平滑的，所以音色相同，甲波形带锯齿所以与其他三个音色不同；因此甲、丙的音色不同，故C错误；
D．音调指声音的高低，音调与声音的振动频率有关。由图象可知，相同时间内，甲、丙、丁振动的次数相同，乙振动的次数最少；即甲、丙、丁振动的频率相同，所以音调相同的是甲、丙、丁，故D错误。
故选A。
5. 下列光学现象中属于光的直线传播的是（ ）
A. ①筷子被“折断”B. ②水中树的倒影
C. ③阳光下栏杆的影子D. ④放大镜中放大的图文
【答案】C
【解析】
【详解】A．看水中的筷子好像折断了，这是光从水中射入空气中发生折射的结果，故A不符合题意；
B．水中树的倒影属于平面镜成像，是由于光的反射形成的，故B不符合题意；
C．阳光下栏杆的影子是由于光的直线传播在栏杆背光一侧形成的暗区域，故C符合题意。
D．放大镜中放大的图文属于凸透镜成像，是由于光的折射形成的虚像，故D不符合题意。
故选C。
6. 晚上，在桌面上铺一张白纸，把一小块平面镜放在纸上，让手电筒的光正对着平面镜照射，如图所示，则从侧面看去（ ）
A. 镜子比较亮，它发生了镜面反射B. 镜子比较暗，它发生了镜面反射
C. 白纸比较亮，它发生了镜面反射D. 白纸比较暗，它发生了漫反射
【答案】B
【解析】
【详解】镜子表面光滑，发生镜面反射，垂直照射的手电筒的光，反射后几乎还是向上的，人眼在侧面看，几乎接收不到镜子的反射光线，因此镜子比较暗；白纸表面粗糙，发生漫反射，手电筒的光反射后，各个方向都有，人眼在侧面看，可以接收到少量的反射光线，因此白纸比较亮。故ACD不符合题意，B符合题意。
故选B。
7. 装满水的游泳池看起来会变浅。以下光路图中能正确说明此现象产生的是（ ）
A. B. C. D.
【答案】D
【解析】
【详解】池底反射的光线，由水中进入空气中时，发生折射，折射光线向水面偏折，之后进入人眼，人逆着光线，产生了看到池底变浅的视觉感觉。故ABC不符合题意，D符合题意。
故选D。
8. 测量视力时，利用平面镜成像特点可以节省空间。如图所示，让被测者面对镜子背对视力表，可知人看到视力表的像距离为（ ）
A. 5.4mB. 4.6mC. 3.1mD. 2.3m
【答案】A
【解析】
【详解】根据平面镜成像特点，由图可知，视力表在镜中的像到平面镜的距离与视力表到平面镜的距离相等，为3.1 m，所以视力表的像到人的距离为
故A符合题意，BCD不符合题意。
故选A。
9. 如图所示，小明用凸透镜看自己的指纹，然后又用该凸透镜看远处的树木，下列判断正确的是（ ）
A. 看手指时成一个倒立缩小的像B. 看指纹时凸透镜相当于放大镜
C. 看远处的树木时成一个倒立放大的像D. 看远处的树木时凸透镜相当于幻灯机
【答案】B
【解析】
【详解】AB．根据凸透镜成像的规律可知，看手指时手指到凸透镜的距离很近，小于一倍焦距，所以成正立、放大的虚像，这是放大镜的成像原理，此时凸透镜相当于一个放大镜，故A错误，B正确；
CD．看远处的树木时，树木到凸透镜的距离很大，大于二倍焦距，所以成的是倒立、缩小的实像，与照相机的成像原理相同，此时凸透镜相当于照相机镜头，而幻灯机的成像原理是物距在一倍焦距到二倍焦距之间，成倒立、放大的实像，与此时凸透镜的成像原理并不相同，故CD错误。
故选B。
10. 如图为探究光的反射定律实验，平面镜水平放置，白色纸板竖直地立在镜面上，入射光线AO紧贴纸板射向镜面，纸板上能看到反射光线OB（图中未画出），O为入射点，ON为法线，则（ ）
A. 仅将镜面水平向右移一小段，反射光线OB位置不变
B. 反射光线OB的位置在ON的左侧
C. 法线ON实质是过入射点、垂直与镜面的一条光线
D. 仅将纸板取走，反射光线OB将随之消失
【答案】A
【解析】
【详解】A．仅将镜面水平向右移一小段，入射光线的位置、入射角不变，反射光线OB位置不变，故A符合题意；
B．入射光线OB的位置在ON的左侧，反射光线OB的位置在ON的右侧，故B不符合题意；
C．法线ON实质是过入射点、垂直与镜面的一条线，不是实际光线，故C不符合题意；
D．仅将纸板取走，入射光线存在，反射光线OB也不会消失，故D不符合题意。
故选A。
二、填空题（每空1分，共21分）
11. 如图所示，用刻度尺测量木块的长度，刻度尺分度值为_________cm，木块的长度为_________cm；停表的读数_________s。
【答案】 ①. 0.1 ②. 3.50 ③. 99.8
【解析】
【详解】[1]由图可知，刻度尺的1cm之间有10小格，一小格为0.1cm，即分度值为0.1cm。
[2]用刻度尺测量物体长度时要估读到分度值的下一位，木块左侧与2.00cm对齐，右侧与5.50cm对齐，因此木块的长度为
[3]由图知：在停表的中间表盘上，1min中间有两个小格，所以一个小格代表0.5min，指针在“1”和“2”之间，偏向“2”一侧，分针指示的时间为1min；在停表的大表盘上，1s之间有10个小格，所以一个小格代表0.1s，指针在39.8s处，所以秒针指示的时间为39.8s，即秒表的读数为
t＝1min39.8s＝99.8s
12. 在演奏时，演奏的声音是通过_________传到观众的耳朵的；坐在后排的观众即使看不清舞台上的情况也能听出进行独奏的是何种乐器，这主要利用了乐器发出声音的_________（选填“音调”、“响度”或“音色”）不同；跳舞时将音箱的音量调小，这是在_________减弱噪声。
【答案】 ①. 空气 ②. 音色 ③. 声源处
【解析】
【详解】[1]由于声音的传播需要介质，所以演奏的声音是通过空气传到观众的耳朵的。
[2]由于不同发声体的材料、结构不同，发出声音的品质和特色也就不同，所以不同的乐器它们发出的音色也不同，故坐在后排的观众即使看不清舞台上的情况也能听出进行独奏的是何种乐器，利用了乐器发出声音的音色不同。
[3]将音箱的音量调小，是在声源处减小声音，所以是在声源处减弱噪声。
13. 如图所示为“小孔成像”的示意图，其成像原理是_________；所成的像是_________（选填“倒立的实像”、“倒立的虚像”、“正立的实像”或“正立的虚像”），像的形状与小孔的形状_________（选填“有关”、“无关”）。
【答案】 ①. 光的直线传播 ②. 倒立的实像 ③. 无关
【解析】
【详解】[1][2][3]光在同种均匀介质中沿直线传播，如图所示为“小孔成像”的示意图，其成像原理是光的直线传播；虚像不能成在光屏上，实像能成在光屏上，如上图所示，小孔成像所成的像是倒立的实像，像的形状与小孔的形状无关。
14. 自由的小鸟在距离湖面20m高的空中水平飞行，水深1m，小鸟映在平静湖水中的“倒影”距离小鸟______m；小燕子向下俯冲过程中湖面与像之间距离______，像的大小______（后两空选填“不变”“变小”“变大”）。
【答案】 ①. 40 ②. 变小 ③. 不变
【解析】
【详解】[1]平面镜成的像和物体到平面镜的距离相等，已知小鸟距湖面20m，则小鸟的像到湖面的距离也是20m；小鸟映在平静湖水中的“倒影”与小鸟距离为
20m+20m=40m
[2][3]小燕子向下俯冲过程中小燕子与湖面距离变小，则湖面与像之间距离变小；平面镜成等大的像，所以小燕子向下俯冲过程中像的大小不变。
15. 一束光线与平面镜成60°角射到镜面上，此时反射角是_________度，若入射角增大20°，则反射光线与入射光线的夹角改变了_________度；若太阳光垂直射向镜面，则反射角为_________度。
【答案】 ①. 30 ②. 40 ③. 0
【解析】
【详解】[1]入射角是入射光线与法线的夹角，一束光线与平面镜成60°角射到镜面上，此时入射角是
90°-60°=30°
光反射时，反射角等于入射角，则反射角为30°。
[2]若入射角增大20°，反射角也增大20°，则反射光线与入射光线的夹角改变了
20°+20°=40°
[3]若太阳光垂直射向镜面，入射角等于0°，反射角等于入射角，则反射角为0°。
16. 如图所示，小明将一枚硬币放在碗的底部，眼睛在A处恰好看不到它，沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”了，这是由于光的______，看到的是硬币的______（选填“实”或“虚”）像，其位置在真实硬币的______（选填“上方”或“下方”）。
【答案】 ①. 折射 ②. 虚 ③. 上方
【解析】
【详解】[1][2][3]当沿碗壁缓缓向碗中加水时，来自硬币的光线会从水中斜射入空气中从而发生折射，当折射光线进入人眼时，人眼逆着折射光线看去，看到的便是由于光的折射而形成的虚像（虚像的位置比物体的实际位置偏高），所以小明在A处也能看到硬币的虚像，这是利用了光的折射现象，真实的硬币在像的下方。
17. 如图所示是投影仪的示意图，它的镜头是凸透镜，利用凸透镜能成倒立_________的像（选填“放大”，“缩小”或“等大”）的原理制成的；在使用投影仪时，发现在屏幕上画面太小，正确的调节方法之一是_________（选填“适当降低”或“适当升高”）凸透镜；坐在教室不同位置的同学都能看到投影仪上的画面，是因为光在屏幕表面发生_________反射。
【答案】 ①. 放大 ②. 适当降低 ③. 漫
【解析】
【详解】[1]根据凸透镜成像原理，当物距在1倍焦距与2倍焦距之间时，像距大于2倍焦距，此时成倒立、放大的实像，投影仪就是根据此原理制成的。
[2]根据凸透镜成实像时，物近像远像变大的规律可知，若要使像变大，应减小物距，因此应当适当降低凸透镜。
[3]屏幕表面粗糙，当光射向屏幕时，发生漫反射，反射光线射向四面八方，因此坐在教室不同位置的同学都能看到投影仪上的画面。
三、作图题（第一个图3分，其余各2分，共9分）
18.
（1）如图甲，请根据反射光线画出入射光线并标出入射角的大小。
（2）如图乙，画出物体AB在平面镜中所成的像。
（3）一束光斜射到水面如图丙所示，请根据图中的入射光线画出大致的折射光线并标出折射角。
（4）根据图丁中给出的折射光线，画出相应的入射光线。
【答案】（1） （2）
（3） （4）
【解析】
【小问1详解】
过反射点做出法线垂直于镜面，反射光线与镜面的夹角是50°，所以反射角为
90°-50°=40°
根据反射角等于入射角做出入射光线，入射角也为40°，如下图所示：
【小问2详解】
根据平面镜成像的特点可知，像与物关于平面镜成轴对称图形，故分别做出A与B关于平面镜的对称点A´与B´，虚线连接点A´与B´，则即为AB的像A´B´，如下图所示：
【小问3详解】
光由空气斜射进入水中时，折射角小于入射角，过入射点做法线垂直于界面，折射光线向靠近法线方向偏折，如下图所示：
【小问4详解】
射向凹透镜焦点的光线经凹透镜折射后，平行于主光轴射出，过光心的光线经凹透镜折射后传播方向不改变，如下图所示：
四、实验题（每空1分，共25分）
19. 在学习声现象时，小丽同学做了如下实验（如图所示）：
（1）如图①所示，用竖直悬挂的乒乓球接触发声的音叉时，乒乓球被弹起，这个现象说明声音是由物体_________产生的；
（2）如图②所示，两个相同的音叉，用小锤去敲打右边的音叉，靠近左边音叉的泡沫小球被弹起，这说明_________可以传声；
（3）如图③所示，抽气机不断向罩外抽气的过程中，罩内音乐播放器的声音会越来越_________，进一步推理得出：_________不能传声；
（4）图④中小明的耳朵贴紧桌面时听到小东轻轻敲击桌面产生的声音，这是因为_________可以传声。（5）如图⑤所示，将点燃的蜡烛放在扬声器的前方，可以看到烛焰随着音乐的节奏晃动，说明声音可以传递_________。
【答案】（1）振动 （2）气体##空气
（3） ①. 小 ②. 真空
（4） ①. 固体 ②. 能量
【解析】
【小问1详解】
声音是由物体振动产生的，发声的音叉在振动，因此用竖直悬挂的乒乓球接触发声的音叉时，乒乓球被弹起。
【小问2详解】
用小锤去敲打右边的音叉，右边音叉振动发声，声音通过空气传递给左边音叉引起左边音叉振动，将靠近左边音叉的泡沫小球弹起，因此这说明空气可以传声。
小问3详解】
[1][2]抽气机不断向罩外抽气的过程中，罩内空气逐渐减少，音乐播放器的声音会越来越小，当罩内空气基本全部被抽出时，几乎听不到音乐声，因此可以推理，真空不能传声。
【小问4详解】
[1]小明的耳朵贴紧桌面时听到小东轻轻敲击桌面产生的声音，是因为声音通过桌子传到了小明的耳朵里，说明固体可以传声。
[2]声音可以传递信息和能量。扬声器振动发声，将点燃的蜡烛放在扬声器的前方，可以看到烛焰随着音乐的节奏晃动，说明声音可以传递能量。
20. 如图所示，小红做“探究平面镜成像特点”的实验：
（1）选用玻璃板代替平面镜，主要是为了便于__________________；并且这个玻璃板最好选择厚度为_________（选填“2mm”或“5mm”）的；
（2）在寻找蜡烛A的像的位置时，移动蜡烛B直到与_________完全重合，则说明像与物的_________；
（3）如图乙，为了判断平面镜所成的像是实像还是虚像，在蜡烛A的像的位置放置一个光屏，眼睛应在②处观察光屏上是否有像，结果发现光屏上_________（选填“能”或“不能”）看到蜡烛A的像，说明平面镜所成的像是_________（选填“虚”或“实”）像；
（4）丙图为猫咪照镜子的情境，若猫的头部位置保持不变，把镜子沿中间截成两半，将右边一半平行向后移一段距离，则左、右两半面镜子_________；（填序号）
A. 各成半个像，合起来成一个完整的像
B. 左半边镜子成完整像，右半边不成像
C. 都成完整的像，但两个像在不同位置
D. 都成完整的像，且两个像在同一位置
（5）绝大多数小汽车的前挡风玻璃是倾斜的，当汽车行驶时，车内乘客经过前挡风玻璃所成的像出现在车的_________（选填“正前方”“前上方”或“前下方”）。汽车的后视镜能够扩大视野（如图丁），是_________镜，对光线有_________（“会聚”或“发散”）作用。
【答案】（1） ①. 确定像的位置 ②. 2mm
（2） ①. 蜡烛A的像 ②. 大小相等
（3） ①. 不能 ②. 虚
（4）C （5） ①. 前上方 ②. 凸面 ③. 发散
【解析】
【小问1详解】
[1]实验采用玻璃板代替平面镜，是因为玻璃板既能成像，又能透光，便于确定像的位置。
[2]因为厚玻璃板的两个面都可以当作反射面，会出现两个像，影响到实验效果，所以应选用薄玻璃板，即2mm的。
【小问2详解】
[1][2]实验中点燃蜡烛A，移动蜡烛B，直到蜡烛B与蜡烛A的像重合，说明像与物的大小相等，使用了等效替代法。
【小问3详解】
[1][2]实像可以呈现在光屏上，虚像无法用光屏承接，因平面镜成的像是反射光线反向延长线的交点所在位置，并非实际光线成形成的，所以为虚像，虚像不能出现在光屏上。
【小问4详解】
平面镜所成的像，像和物体形状、大小相同，与平面镜的大小无关，半个平面镜仍能成完整像；平面镜左右两部分都能成完整的像，像与小猫关于镜面对称，因为其中的一半平行向后移一段距离，所以两个像的位置是不同的，故ABD不符合题意，C符合题意。
故选C。
【小问5详解】
[1]绝大多数小汽车的前挡风玻璃是倾斜的，而平面镜所成的像与物关于平面镜对称，因此车内乘客经过前挡风玻璃所成的像出现在车的正前方。
[2][3]凸面镜对光线有发散作用，能够扩大司机的视野，通常用来制作汽车观后镜等。
21. 小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律。
（1）如图甲所示，小明将一束平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，该凸透镜的焦距为_________cm；
（2）实验时调节光源、凸透镜和光屏的中心大致在_________，其目的是__________________；
（3）小明将蜡烛移至光具座20cm刻度线处，移动光屏，直到烛焰在光屏上成清晰的像，（如图乙所示）则该像是倒立、_________（选填“放大”、“缩小”或“等大”）的_________像（选填“虚”或“实”）；生活中的_________（选填“放大镜”、“投影仪”或“照相机”）就是利用这种成像规律工作的；现保持光源和光屏位置不变，将凸透镜移至另一位置，发现光屏上也成清晰的像，此时凸透镜所在位置的刻度是_________cm；
（4）观察光屏上像的特点时，小明不小心用手指遮挡住了透镜的上半部分，此时光屏上的像_________（选填“完整”或“不完整”）；
（5）在如图情景中，换用焦距为15cm的凸透镜继续实验，下列说法正确的是_________（填序号）。
A. 向左移动蜡烛，可在光屏上得到烛焰缩小的清晰的实像
B. 向左移动透镜，可在光屏上得到烛焰等大的清晰的实像
C. 向右移动光屏，可在光屏上得到烛焰放大的清晰的实像
D. 无论怎样移动蜡烛，在光屏上都得不到烛焰的清晰的像
【答案】（1）10.0
（2） ①. 同一高度 ②. 使像在光屏中央
（3） ①. 缩小 ②. 实 ③. 照相机 ④. 35
（4）完整 （5）D
【解析】
【小问1详解】
平行光经过凸透镜折射，在光屏上形成一个最小最亮的光斑的位置为焦点的位置，由于焦点到光心的距离为焦距，由图可知，刻度尺的分度值为1cm，光心所在位置为20.0cm，焦点所在位置为30.0cm，所以该凸透镜的焦距
f=30.0cm-20.0cm=10.0cm
【小问2详解】
[1][2]实验中，为了使像成在光屏中央，应调整蜡烛和光屏的位置，使两者中心处在凸透镜的主光轴上，即光源、凸透镜和光屏的中心大致在同一高度处。
【小问3详解】
[1][2]由图乙可知，物距大于像距，物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，由凸透镜成像规律可知，此时成倒立、缩小的实像。
[3]由于照相机成像是倒立、缩小的实像，所以生活中的照相机就是利用这种成像规律工作的。
[4]由于光的折射中，光路是可逆的，所以当物距等于原来的像距，像距等于原来的物距时，在光屏上也能成像，由图乙可知，原来的物距为30cm，所以将凸透镜移动后，像距为30cm，所以凸透镜所在位置的刻度是35cm。
【小问4详解】
用手指遮挡住了透镜的上半部分，则通过凸透镜的光线变少，所以此时光屏上的像变暗，但仍是完整的像。
【小问5详解】
AD．由乙图可知，像距为15cm，换用焦距为15cm的凸透镜继续实验时，像距等于一倍焦距，由凸透镜成像规律可知，向左移动蜡烛，不能得到清晰的像，故A不符合题意，D符合题意；
B．换用焦距为15cm的凸透镜继续实验时，在光屏上得到烛焰等大的清晰的实像，由凸透镜成像规律可知，物距等于像距，都等于二倍焦距，即30cm，由乙图可知，向左移动透镜，不能使物距等于像距，等于30cm，故不能在光屏上得到烛焰等大的清晰的实像，故B不符合题意；
C．由乙图可知，物距为30cm，换用焦距为15cm凸透镜继续实验时，物距等于二倍焦距，由凸透镜成像规律可知，向右移动光屏，可在光屏上得到烛焰等大的清晰的实像，故C不符合题意。
故选D。
五、综合能力题（第22题8分，第23题7分，共15分）
22. 阅读材料，回答下列问题。
超声波和次声波
人能够听到声音的频率范围从20Hz到20000Hz。低于20Hz的声音叫次声波，高于20000Hz的声音叫超声波。超声波具有指向性好、反射能力强、能量集中等特点，可用于测距、测速等。测距是测速的基础，超声波测速仪向静止的汽车发射超声波信号（简称信号），同时开始计时，信号传播过程中遇到汽车会被反射，测速仪接收到返回的信号停止计时，根据记录的时间及其与路程、速度的关系，可计算出汽车与测速仪之间的距离。
（1）童话《大象招聘》中有这样的描述，大象办的农场饱受老鼠的困扰，大象想招聘一些猫来灭鼠。如图甲为猫和大象的发声和听觉的频率范围（单位为Hz）。
①大象与猫之间_________（选填“能”或“不能”）完成招聘中语言沟通；
②大象发声的频率主要是集中在_________（选填“超声波”或“次声波”）所在的频率范围内；
③如果有地震发生，_________（选填“大象”或“猫”）能感知到地震发出的声波；
（2）超声波测速是利用了超声波的指向性好、能量集中、_________等特点；
（3）科考船对某海域的海底形状利用声呐系统进行了测绘。具体方法是：在经过该海域水平面的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信号的时间分别为0.40s、0.26s、0.40s、0.24s、0.40s；根据时间，求出海底与海平面的距离，就可以绘出海底的大致形状，则该海域海底的大致形状是图乙中的_________（选填字母）；
（4）科学工作者为了探测海底某处的深度，向海底垂直发射超声波，经过8s收到回波信号，海洋中该处的深度是_________m（海水中的声速是1500m/s），这种方法_________（选填“能”或“不能”）用来测量月亮与地球之间的距离，因为__________________。
【答案】（1） ①. 不能 ②. 次声波 ③. 大象
（2）反射能力强 （3）A
（4） ①. 6000 ②. 不能 ③. 真空不能传声
【解析】
【小问1详解】
[1]由图可知，猫的发声频率范围为760~1500Hz，听觉的范围为60~65000Hz；大象的发声频率范围为14~24Hz，听觉的范围为1~20000Hz；猫发出的声音大象能听到，而大象发出的声音，猫无法听到，故大象和猫不能交流。
[2]大象的发声频率范围为14~24Hz，低于20Hz的是次声波，所以大象发声的频率主要是集中在次声波所在的频率范围内。
[3]如果有地震发生，地震发出的是低于20Hz的次声波，大象能听到次声波，猫的听觉的范围为60~65000Hz，不能听到低于20Hz的次声波，所以能感知到地震发出的声波是大象。
【小问2详解】
由题意，超声波具有指向性好、反射能力强、能量集中等特点，所以超声波测速是利用了超声波的指向性好、能量集中、反射能力强等特点。
【小问3详解】
根据速度变形公式s=vt可知，速度一定时，时间越长，通过的路程越大，则海底与海平面的距离越大，因为
0.40s>0.26s>0.24s
所以
sA=sC=sE>sB>sD
故A符合题意，BCD不符合题意。
故选A。
【小问4详解】
[1]向海底垂直发射超声波，经过8s收到回波信号，海洋中该处的深度
[2][3]超声波需要在介质中传播，月球与地球之间属真空状态，真空中没有传声的介质，则真空不能传声，因此不能用超声波测量月球与地球之间的距离。
23. 阅读短文，回答问题：
光纤的奥秘
光纤电缆是本世纪最重要的发明之一。光纤电缆利用玻璃清澈、透明的性质，使用光来传送信号。光可以从弯曲的玻璃光纤的一端传到另一端，而不会“溜”出玻璃光纤，这是为什么呢?
如图甲所示，以某种玻璃为例，当一束激光从这种玻璃射入空气时，光线在玻璃与空气的分界面同时发生折射与反射现象；当入射角逐渐增大时，折射光线强度逐渐减弱，反射光线强度逐渐增强；当入射角增大到41.8°时，折射光线完全消失，只剩下反射光线，如图丙所示，这种现象叫做全反射。
并非光线在任何界面都会发生全反射现象，这种现象只有在光从一种介质斜射向另一介质折射角大于入射角时才能发生。
光纤通信就是利用光的全反射原理。如图丁所示，光导纤维在结构上有内芯和外套两种不同的透明介质，光从内芯传播时遇到光纤外套处，会发生全反射现象，从而保证光线不会泄漏到光纤外。这样光就只在玻璃中传播，而不会“溜”出玻璃光纤，如图戊所示。
（1）图甲中，光线从玻璃斜射向空气时，反射角_______（大于/小于/等于）折射角。
（2）图乙中，当入射角逐渐增大时_______。
A．折射角逐渐增大，反射角逐渐减小
B．折射角逐渐减小，反射角逐渐增大
C．折射光线逐渐增强，反射光线逐渐减弱
D．折射光线逐渐减弱，反射光线逐渐增强
（3）光从空气进入玻璃时，增大入射角_________ (有可能/不可能)发生全反射。
（4）光线从光导纤维外套斜射向内芯时_______。
A．折射角大于入射角，可能会发生全反射
B．折射角小于入射角，可能会发生全反射
C．折射角大于入射角，不可能发生全反射
D．折射角小于入射角，不可能发生全反射
（5）如图所示，三棱镜由图甲中玻璃做成，让一束光垂直于玻璃三棱镜的一个面射入，请在图中完成这束入射光的光路图。
（ ）
【答案】 ①. 小于 ②. D ③. 不可能 ④. D ⑤.
【解析】
【详解】(1)[1]由光的折射定律知道，当光线从空气斜射入其它透明介质时，折射角小于入射角；所以，光线从玻璃斜射向空气时，入射角总是小于折射角，又因为反射角等于入射角，所以，反射角小于折射角；
(2)[2]由“逐渐增大光的入射角，将看到折射光线离法线越来越远，且越来越弱，反射光线越来越强。”知道，当入射角逐渐增大时，折射光线逐渐减弱，反射光线逐渐增强，故选D；
(3)[3]全反射现象只有在光从一种介质射向另一介质时，折射角大于入射角时才能发生。如果光是从空气进入玻璃，根据折射规律知道，由折射角小于入射角，当入射角增大时，折射角也增大，但折射角不可能达到90°，所以，这种现象不会发生；
(4)[4]光线从光导纤维的外套斜射向内芯时，折射角小于入射角，不可能发生全反射，故选D；
(5)[5]光线从空气垂直于玻璃入射，所以光的传播方向不变；当光射到玻璃的右表面时，由于入射角为45°，大于临界角41.8°，所以发生全反射（折射光线消失，只有反射光线），其路径大致如下图所示：
