【物理】广东省揭阳市惠来县2024-2025学年九年级上学期期末考试试题（解析版）

这是一份【物理】广东省揭阳市惠来县2024-2025学年九年级上学期期末考试试题（解析版），共20页。试卷主要包含了选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

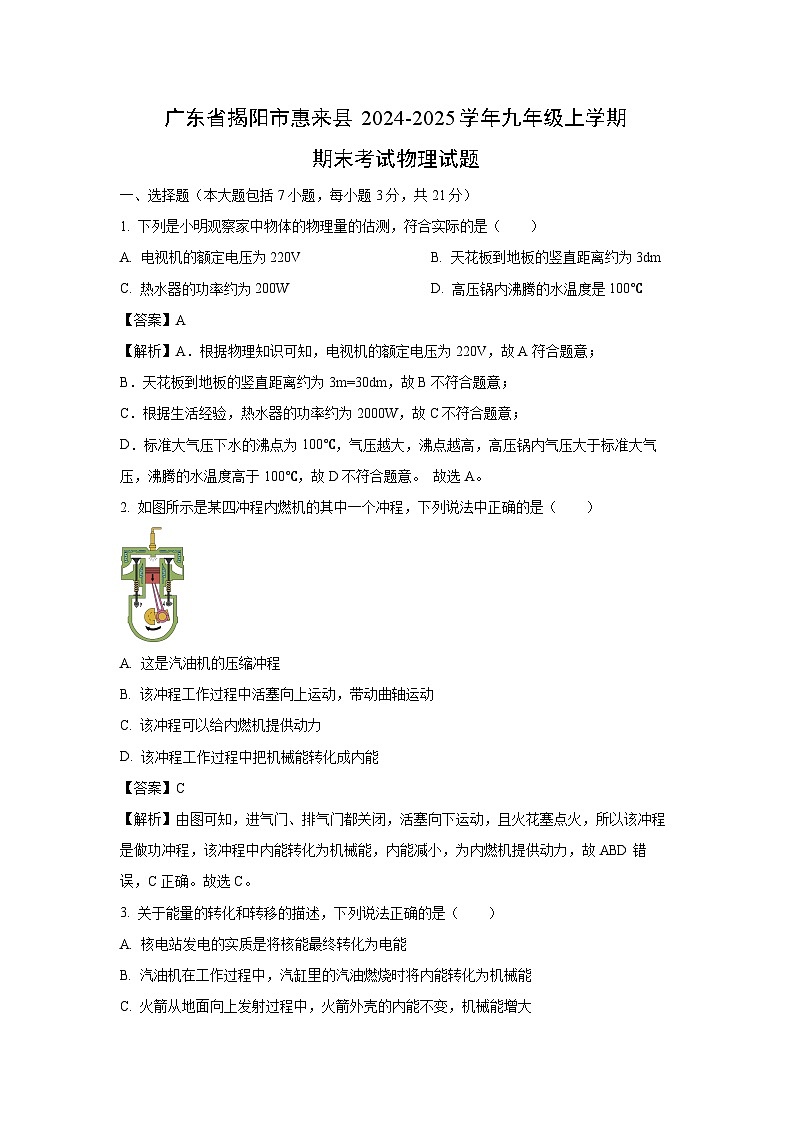

一、选择题（本大题包括7小题，每小题3分，共21分）
1. 下列是小明观察家中物体的物理量的估测，符合实际的是（ ）
A. 电视机的额定电压为220VB. 天花板到地板的竖直距离约为3dm
C. 热水器的功率约为200WD. 高压锅内沸腾的水温度是100℃
【答案】A
【解析】A．根据物理知识可知，电视机的额定电压为220V，故A符合题意；
B．天花板到地板的竖直距离约为3m=30dm，故B不符合题意；
C．根据生活经验，热水器的功率约为2000W，故C不符合题意；
D．标准大气压下水的沸点为100℃，气压越大，沸点越高，高压锅内气压大于标准大气压，沸腾的水温度高于100℃，故D不符合题意。 故选A。
2. 如图所示是某四冲程内燃机的其中一个冲程，下列说法中正确的是（ ）
A. 这是汽油机的压缩冲程
B. 该冲程工作过程中活塞向上运动，带动曲轴运动
C. 该冲程可以给内燃机提供动力
D. 该冲程工作过程中把机械能转化成内能
【答案】C
【解析】由图可知，进气门、排气门都关闭，活塞向下运动，且火花塞点火，所以该冲程是做功冲程，该冲程中内能转化为机械能，内能减小，为内燃机提供动力，故ABD错误，C正确。故选C。
3. 关于能量的转化和转移的描述，下列说法正确的是（ ）
A. 核电站发电的实质是将核能最终转化为电能
B. 汽油机在工作过程中，汽缸里的汽油燃烧时将内能转化为机械能
C. 火箭从地面向上发射过程中，火箭外壳的内能不变，机械能增大

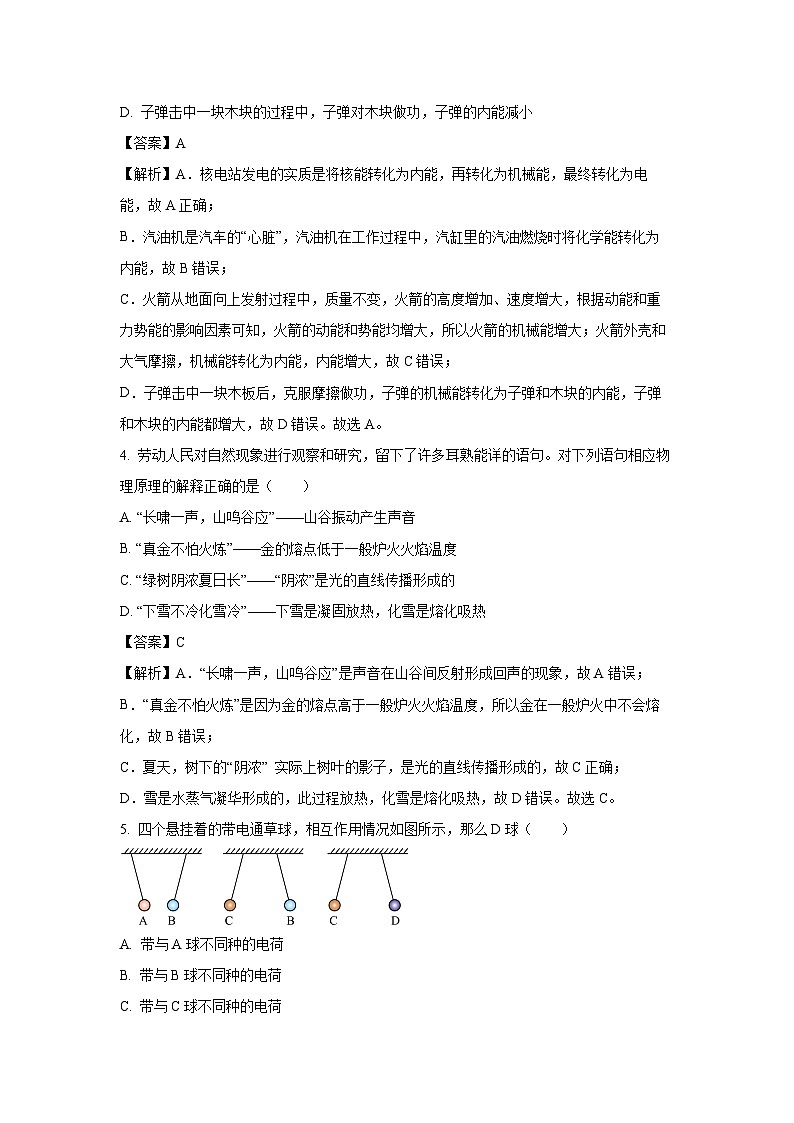

D. 子弹击中一块木块的过程中，子弹对木块做功，子弹的内能减小
【答案】A
【解析】A．核电站发电的实质是将核能转化为内能，再转化为机械能，最终转化为电能，故A正确；
B．汽油机是汽车的“心脏”，汽油机在工作过程中，汽缸里的汽油燃烧时将化学能转化为内能，故B错误；
C．火箭从地面向上发射过程中，质量不变，火箭的高度增加、速度增大，根据动能和重力势能的影响因素可知，火箭的动能和势能均增大，所以火箭的机械能增大；火箭外壳和大气摩擦，机械能转化为内能，内能增大，故C错误；
D．子弹击中一块木板后，克服摩擦做功，子弹的机械能转化为子弹和木块的内能，子弹和木块的内能都增大，故D错误。故选A。
4. 劳动人民对自然现象进行观察和研究，留下了许多耳熟能详的语句。对下列语句相应物理原理的解释正确的是（ ）
A. “长啸一声，山鸣谷应”——山谷振动产生声音
B. “真金不怕火炼”——金的熔点低于一般炉火火焰温度
C. “绿树阴浓夏日长”——“阴浓”是光的直线传播形成的
D. “下雪不冷化雪冷”——下雪是凝固放热，化雪是熔化吸热
【答案】C
【解析】A．“长啸一声，山鸣谷应”是声音在山谷间反射形成回声的现象，故A错误；
B．“真金不怕火炼”是因为金的熔点高于一般炉火火焰温度，所以金在一般炉火中不会熔化，故B错误；
C．夏天，树下的“阴浓” 实际上树叶的影子，是光的直线传播形成的，故C正确；
D．雪是水蒸气凝华形成的，此过程放热，化雪是熔化吸热，故D错误。故选C。
5. 四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（ ）
A. 带与A球不同种的电荷
B. 带与B球不同种的电荷
C. 带与C球不同种的电荷

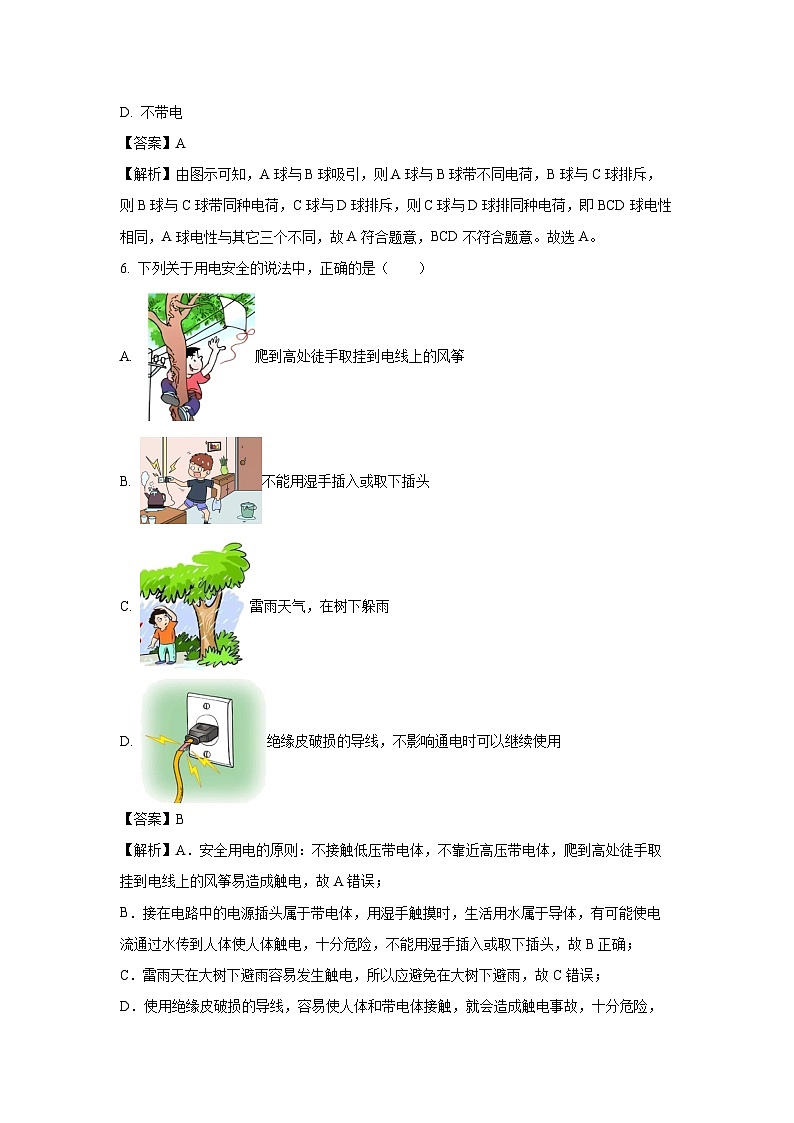

D. 不带电
【答案】A
【解析】由图示可知，A球与B球吸引，则A球与B球带不同电荷，B球与C球排斥，则B球与C球带同种电荷，C球与D球排斥，则C球与D球排同种电荷，即BCD球电性相同，A球电性与其它三个不同，故A符合题意，BCD不符合题意。故选A。
6. 下列关于用电安全的说法中，正确的是（ ）
A. 爬到高处徒手取挂到电线上的风筝
B. 不能用湿手插入或取下插头
C. 雷雨天气，在树下躲雨
D. 绝缘皮破损的导线，不影响通电时可以继续使用
【答案】B
【解析】A．安全用电的原则：不接触低压带电体，不靠近高压带电体，爬到高处徒手取挂到电线上的风筝易造成触电，故A错误；
B．接在电路中的电源插头属于带电体，用湿手触摸时，生活用水属于导体，有可能使电流通过水传到人体使人体触电，十分危险，不能用湿手插入或取下插头，故B正确；
C．雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故C错误；
D．使用绝缘皮破损的导线，容易使人体和带电体接触，就会造成触电事故，十分危险，绝缘皮破损的导线，应及时更换后使用，故D错误。故选B。
7. 小刚设计了一个防踩踏模拟报警装置，工作原理如图甲所示，压力显示器是由其中一个电表改装而成的，要求压力增大时，电表的示数增大；当压力为时，开始发出报警信号。已知电路中电源电压为不变，的阻值恒为，压敏电阻的阻值随所受压力变化的关系如图乙所示。下列说法正确的是（ ）
A. 显示器由电压表改装而成
B. 压力减小时，电路中的总功率变小
C. 当电流表示数为时，报警器开始发出报警信号
D. 当压力为时，电路中的电流为
【答案】B
【解析】由图甲得，定值电阻R1与压敏电阻R2串联，电流表测量电路电流，电压表测量压敏电阻R2的电压。
A．由图乙得，压力变大时，压敏电阻R2的阻值变小，此时电路电阻变小，由欧姆定律得，电路电流变大，则电流表的示数变大，此时定值电阻R1的电压变大，由串联电路电压特点得，压敏电阻R2的电压变小，则电压表的示数变小。要求压力增大时，电表的示数增大，则显示器由电流表改装而成，故A错误；
B．压力减小时，压敏电阻R2的阻值变大，此时电路电阻变大，由欧姆定律得，电路电流变小，电源电压不变，由得，电路中的总功率变小，故B正确；
C．当压力为80N时，开始发出报警信号，压敏电阻R2的阻值为5Ω，此时电路电流为
即当电流表示数为0.2A时，报警器开始发出报警信号，故C错误；
D．当压力为时，压敏电阻R2的阻值25Ω，电路中的电流为
故D错误。故选B。
二、填空题（本大题包括7小题，每空1分，共21分）
8. “钻木取火”时，木头的温度升高，内能___________，这是通过___________的方式增大物体的内能。表面平滑的铅块紧压后会粘在一起，这是因为分子间存在___________。
【答案】增加 ; 做功 ; 引力
【解析】钻木取火，克服摩擦做功，木头的温度升高，内能增加，将机械能转化为内能，是通过做功的方式改变物体的内能。分子间存在着相互作用的引力和斥力，平滑的铅块紧压后会粘在一起，说明分子间存在引力。
9. 坚持锻炼，增强体魄。如图甲，热爱运动的小梦坚持每天晨跑。在晨跑过程中，以跑步中的小梦为参照物，路旁的树是_______（选填“运动”或“静止”）的。听到准点报时的广播声就知道当时的时间，说明声音可以传递_______。如图乙所示，道路旁边“禁止鸣笛”的标志是在_______（选填“声源处”、“传播过程中”或“人耳处”）减弱噪声。
【答案】运动 ;信息 ;声源处
【解析】在晨跑过程中，以跑步中的小梦为参照物，路旁的树的位置不断发生变化，是运动的。声音可以传递信息与能量，听到准点报时的广播声就知道当时的时间，说明声音可以传递信息。噪声可以在声源处、传播过程中、人耳处减弱。道路旁边“禁止鸣笛”的标志是在声源处减弱噪声。
10. 冰的密度为0.9×103kg/m3，它表示每立方米冰的___________是0.9×103kg。当0.9kg的冰熔化成水后，质量为___________kg，体积为___________m3。
【答案】质量 ; 0.9 ; 9×10-4
【解析】根据密度的物理意义可知，冰的密度为0.9×103kg/m3，表示每立方米冰的质量是0.9×103kg。质量是物体的属性，与物体的状态无关，因此0.9kg的冰熔化成水后，质量仍为0.9kg。冰化成水后，质量不变，密度变为，则体积为
11. 如图甲所示，用水平拉力F拉着物块在粗糙程度相同的水平面上做直线运动。在0~45s内，其速度v与时间t、拉力F与时间t的关系图像如图乙、丙所示。由图像可知，在前10s内，物块在水平方向受___________（填“平衡力”或“非平衡力”）；在第5s时，物块受到的摩擦力大小为___________N。此时，若作用在物块上的所有外力都消失，物块将___________（填“做匀速直线运动”“静止”或“做加速直线运动”）。
【答案】非平衡力;1000 ;做匀速直线运动
【解析】据乙图可知，前10s内，物块水平方向做加速运动，说明此时物体在水平方向受非平衡力。据乙图可知，物块在10~45s内做匀速直线运动，产生的摩擦力属于滑动摩擦力，且此时的拉力与滑动摩擦力是一对平衡力，大小相等，据丙图可知，滑动摩擦力为1000N，物块在第5s时，产生的摩擦力属于滑动摩擦力，该时间段内，压力和接触面的粗糙程度与10~45s内相同，因此摩擦力大小相同，则在第5s时，物块受到的摩擦力大小为1000N。在第5s时，物块在运动，若作用在物块上的所有外力都消失，根据牛顿一定律可知，物块将做匀速直线运动。
12. 如图是小明同学家里的电能表，他将电饭锅单独接在电路中，发现电能表的转盘15min内转了240圈，这段时间电饭锅实际消耗的电能是___________J，这些能量相当于完全燃烧___________g干木柴放出的热量；电饭锅的实际功率是___________W。（干木柴的热值q=1.2×107J/kg）
【答案】3.6×105 ;30 ;. 400
【解析】电能表盘中的2400r/(kW·h)表示电路中每消耗1kW·h的电能，电能表的转盘转2400圈，则转240圈实际消耗的电能
干木柴的热值q=1.2×107J/kg，这些能量若由完全燃烧的干木柴放出，需要的干木柴的质量
电饭锅的实际功率
13. 如图所示，轻质杠杆OA的中点处悬挂重为200N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小为______N。保持F的方向始终与OA垂直，将杠杆从A位置匀速提升到B位置的过程中，力F的力臂将______，F的大小将______。（后两空均选填“变大”“变小”或“不变”）
【答案】100 ; 不变 ; 变小
【解析】轻质杠杆OA的中点处悬挂重为200N的物体，杠杆在A位置时，动力臂与阻力臂的关系为，即，由杠杆平衡条件可知，则力F的大小为。将杠杆从A位置匀速提升到B位置的过程中，保持F的方向始终与OA垂直，则动力F的力臂都是，即力F的力臂将不变；在该过程中，动力臂不变，阻力大小等于物体的重力，即阻力不变，由图可知转动过程中阻力臂会变小，根据杠杆的平衡条件知，动力F会变小。
14. 两盏灯L1和L2，分别标有“220V 25W”和“220V 100W”字样，如图所示，要使L1与L2组成串联电路，应闭合开关______，此时，L1与L2的电阻之比为______，L1与L2消耗的电功率之比为______。
【答案】S2 ； 4∶1 ； 4∶1
【解析】串联电路中电流只有一条通路，开关控制整个电路的通断，当S2闭合，断开S1、S3时，灯L1与L2顺次连接组成串联电路。
由可知，L1与L2的电阻之比为
串联电路电流处处相等，由可知，L1与L2消耗电功率之比为
三、作图题（本大题包括3小题，第（1），（2）题各2分，第（3）题3分，共7分）
15. （1）如图所示，S是光源，请你作出S发出的一条光线，经平面镜反射后过A点的光路图。
（2）烧杯在斜面上静止不动，小球静止在水面上，画出小球受到的浮力和烧杯对斜面的压力示意图。
（3）根据实物图，画出对应的电路图。
【答案】（1）见解析 （2）见解析（3）见解析
【解析】【小问1】根据平面镜成像的特点，过镜面作出点S的对称点S'，即为点光源S在平面镜中的像，连接S'A与镜面交于O点，即为入射点，连接OA即为反射光线，连接SO就得到入射光线，如图所示：
【小问2】小球漂浮于水面上，小球所受浮力的方向是竖直向上的，作用点在小球的重心上；烧杯对斜面压力F的方向垂直于斜面向下，由于斜面压力是斜面受到的，则作用点在斜面上，据此作图，如图所示：
【小问3】由实物图可知，电源、电流表、两个灯泡、开关依次串联，电压表并联在灯泡L1两端，电路图如图所示：
四、实验题（本大题包括3小题，每空1分，共20分）
16. （1）正确读数是做好物理实验的前提。图甲中物体的长度是___________cm；图丙中温度计的示数为___________℃；图丁中秒表的读数为___________s。
（2）物理兴趣小组的同学在利用光具座进行凸透镜成像的实验探究中：
①如图甲所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑，该凸透镜的焦距是___________cm；
②调整后，把烛焰放在距凸透镜26cm处时（如图乙），在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立、___________的实像；___________就是利用这一成像规律工作的。如果将蜡烛在乙图的基础上适当靠近透镜，仍要在光屏上得到清晰的像，光屏应向___________（选填“靠近”或“远离”）透镜的方向移动。
【答案】（1）1.30 ； -21 ； 337
（2）11.0 ；缩小 ；照相机；远离
【解析】【小问1】图甲中刻度尺分度值为1cm，读数时估读到分度值的下一位，物体的长度为1.80cm-0.50cm=1.30cm图丙中温度计的分度值为1℃，刻度上小下大，液面为零下，则示数为-21℃。由图丁知，秒表的小表盘是分针盘，分度值为0.5min，分针指在“5”和“6”之间，且靠近“6”，大表盘为秒针盘，分度值为0.1s，对应刻度为37s，所以秒表的示数为5min37s，合337s。
【小问2】平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点，这点是凸透镜的焦点，集点到光心的距离是凸透镜的焦距，由图甲可知，凸透镜的焦距是41.0cm-30.0cm=11.0cm
烛焰放在距凸透镜26cm处时，物距大于二倍焦距，成倒立、缩小的实像，照相机就是利用这一成像规律工作的； 凸透镜成实像时，物近像远像变大。如果将蜡烛在乙图的基础上靠近透镜，此时物距减小，仍要在光屏上得到清晰的像，则像距要增大，即光屏应向远离透镜的方向移动。
17. 小华同学利用U形管压强计探究液体内部压强的特点，具体操作如图所示：
（1）安装后，小华发现U形管内液面左低右高如图甲所示，接下来应通过_______（选填正确答案前字母）的方法使U形管左右两侧液面___________，之后才能进行实验探究；
A. 摇晃U形管
B. 拆除软管重新安装
C. 往左侧管中加入适量红墨水
（2）实验前，要检查装置气密性，方法是用手指轻轻按压探头上的橡皮膜，如果U形管中液面升降灵活，则说明该装置___________（选填“漏气”或“不漏气”）；
（3）小华将探头放入水中，并逐渐增大探头在水中深度，发现U形管两侧液面高度差逐渐变大，这说明：同种液体，___________；
（4）小华按图乙和丁所示进行液体压强与液体密度关系的实验探究，得出“液体内部压强与液体密度有关”的结论，你认为小华的操作是___________（选填“正确”或“错误”）的，理由是___________；
（5）小华将压强计进行改装，在U形管另一端也连接上探头，实验现象如图戊所示，不同液体内部在同一深度处，___________（选填“左”或“右”）侧液体产生的压强大。
【答案】（1）B ；相平 （2）不漏气 （3）深度越深压强越大
（4）错误 ；没有控制液体的深度相等 （5）左
【解析】【小问1】安装后，小华发现U形管内液面左低右高如图甲所示，说明软管内气体压强和外界气压不相等，需要重新安装软管，使U形管左右两侧液面相平。摇晃U形管，不能改变软管内气体压强，不能改变高度差；往左侧管中加入适量红墨水，不能消除U形管的高度差，故AC不符合题意，B符合题意。故选B。
【小问2】使用前应检查装置是否漏气，用手指轻按金属盒上的橡皮膜，如果U形管中液面升降灵活，说明装置不漏气。
【小问3】小华将探头放入水中，并逐渐增大探头在水中的深度，发现U形管两侧液面高度差逐渐变大，说明液体产生的压强变大，实验得到同种液体的压强随液体深度增加而增大。
【小问4】液体的深度是指橡皮膜到液面的距离，图乙和丁很明显看出橡皮膜所在的深度不相等，无法探究液体内部压强跟液体密度的关系，故操作错误，是因为没有控制液体的深度相等。
【小问5】如图戊所示，U形管两侧液体产生的强和软管内气体压强之和相等，由于U形管左侧液面低，U形管左侧液体压强小，左侧软管气体压强大，所以左侧容器液体产生的压强大。
18. 如图甲是小明测量小灯泡电阻的电路，电源电压恒为6V，小灯泡上标有“2.5V”的字样。（1）请用笔画线代替导线，将甲图中的电路补充完整，要求导线不交叉；
（2）电路连接完成后闭合开关，发现电流表有示数、电压表无示数、小灯泡不亮，若电路故障只出现在灯泡和滑动变阻器中的一处，则出现此现象的原因可能是___________；
（3）排除故障后，实验测量数据如下表，第4次实验时电流表示数如图乙为___________A；由表中数据可判断小明实验时选用的滑动变阻器是___________（选填序号：①“20Ω；1A”②“50Ω；1A”）；
（4）小明测量第4组数据后，要测量小灯泡正常发光时的电阻，滑动变阻器的滑片应向___________（选填“左”或“右”）滑动；
（5）此时他发现电流表损坏，于是设计了如图丙的电路也测出了小灯泡正常发光时的电阻，已知定值电阻R0阻值为5.4Ω。实验步骤如下：
①闭合开关S0，单刀双掷开关S接1，移动滑动变阻器滑片P，使电压表示数为2.5V；
②保持滑片P位置不变，将开关S接2，电压表示数如图丁，则小灯泡正常发光时的电阻RL=___________Ω。
【答案】（1）见解析 （2）灯泡短路 （3）0.26 ；② （4）右 （5）9
【解析】【小问1】根据实验，电路是串联的，电压表测灯泡两端电压，电流表测电路中的电流，则连接的电路如下图所示：
【小问2】据甲图可知，电路是串联的，电压表测灯泡两端电压，电流表测电路中的电流。闭合开关，电流表有示数，说明电路是通路，电压表无示数，灯泡不亮，则可能是灯泡发生短路，电压表相当于测导线电压，因此电压表无示数。
【小问3】由甲图可知，乙图中电流表使用的量程是0~0.6A，分度值是0.02A，读数为0.26A。电路中电流最小时，滑动变阻器接入电路中的阻值最大。由表格中第1组数据可知，电路中最小电流为0.16A时，灯泡两端电压为0.5V，则滑动变阻器接入电路的阻值为。因此变阻器应选择②。
【小问4】要测量小灯泡正常发光时的电阻，灯泡两端的电压应调至2.5V，即电压表的示数变大，由串联电路电压规律可知，变阻器两端电压变小，根据串联分压原理可知，变阻器的阻值要变小，则滑片应向右移动。
【小问5】丙图中，闭合开关S0，单刀双掷开关S接1，电路为灯泡、定值电阻、变阻器串联，电压表测灯泡两端电压，移动滑动变阻器滑片P，使电压表示数为2.5V；保持滑片P位置不变，将开关S接2，电路连接方式不变，电压表测灯泡和定值电阻两端的总电压，丁图中电压表若选小量程，则示数小于2.5V，不符合串联电路电压规律。因此丙图中电压表应选择大量程，分度值是0.5V，读数为4V，可得定值电阻两端电压为
电路中的电流为
小灯泡正常发光时的电阻为
五、计算题（本大题包括2小题，第19题6分，第20题7分，共13分）
19. 一辆质量是3×103kg的汽车不慎陷入泥泞地面，汽车司机组织人们用如图的滑轮组将汽车拖出。已知整个过程中，水平拉力F是1×103N，汽车沿水平方向匀速移动了3m，滑轮组的机械效率为90%。求：
（1）拉力F做的总功？
（2）有用功为多大？
（3）汽车受到的阻力大小？
【答案】（1）6×103J （2）5.4×103J （3）1.8×103N
【解析】【小问1】由图可知，动滑轮上有两根绳子，则拉力移动的距离为
拉力做的功为
【小问2】有用功为
【小问3】滑轮组对汽车的拉力为
汽车做的是匀速运动，所以汽车受的拉力和阻力是一对平衡力，即汽车所受阻力为
20. 一台常用的电热饮水机，下表是它的铭牌数据，如图是它的电路原理图，饮水机正常工作时，加热效率为84%。[水的比热容为4.2×103J/（kg·℃）]求此加热过程中：
（1）饮水机保温时，电路中的电流；
（2）R2的阻值；
（3）饮水机加热时，水温升高20℃需要多少s（结果保留整数）。
【答案】（1）02A （2）55Ω （3）114s
【解析】【小问1】饮水机保温时，电路中的电流为。
【小问2】当开关闭合时，R1被短路，电路中只有R2工作，根据可知，此时电路处于加热状态，则R2的电阻为
【小问3】水升高20℃吸收热量为
饮水机消耗的电能为
所需的时间为
六、综合能力题（本大题包括3小题，每空1分，共18分）
21. “曹冲称象”是家喻户晓的典故，兴趣小组受此启发，找来一个上端开口的空透明圆筒，底部用细线系一块质量适当的铁块，然后将其静止放置在水中，如图1所示，此时圆筒浸入水中的深度为，水面与圆筒点相平。利用此装置标上刻度后放入水中，可以方便地测量出物体的质量。在圆筒内放上一个物体后，如图2所示，圆筒浸入水中的深度为，水面与圆筒点相平。已知圆筒底面积为，圆筒和铁块总重为，装置始终处于漂浮状态，圆筒始终竖直。则：
（1）图1中圆筒和铁块受到的总浮力是___，它们浸入水中的总体积是_；
（2）图2中圆筒底部受到水的压强是______，受到水的压力为_____；
（3）为方便测量，圆筒点应标上________刻度线；
（4）利用此装置测量时，圆筒点的刻度线对应的质量应为___。
【答案】（1） ； （2）1000 ； 1 （3）0 （4）0.05
【解析】【小问1】图1中圆筒和铁块处于漂浮状态，受到的总浮力等于总重力，即
它们浸入水中的总体积
【小问2】图2中圆筒底部受到水的压强是
受到水的压力为
【小问3】此时圆筒中没有物体，为方便测量，圆筒A点应标上0kg刻度线。
【小问4】图2中圆筒受到的浮力
利用此装置测量时，圆筒B点的刻度线对应的质量应为
22. 阅读短文，回答问题。
冬奥会上的“中国智慧”
2022年2月4日至20日第24届冬奥会在中国北京成功举办，本届冬奥会以绿色、科技、自主、创新等特色凸显了“中国智慧”。在新能源材料方面，我国自主开发出的硫化镉发电玻璃，不仅具有建筑材料的特性，而且能够发电，有弱光性能好、抗衰减等特点，是适用于光伏建筑一体化的新型绿色环保建筑材料。“发电玻璃”之所以能发电是因为在玻璃表面，涂抹了一层硫化镉，具有了光电转化的功能。在智慧场馆方面，国家体育馆启用了地磁导航、电子围栏，实现场馆室内高精度导航。其中，地磁导航是一种无源自主导航技术，由于地球上任意一点，都有唯一的磁场大小和方向与之对应，并且与该点的三维地理坐标相匹配，通过不同地域的地球磁场数据确定位置，使它具有“向导”功能。地磁导航不像卫星导航那样需要依赖外界设备传输电磁信号，具有较强的抗干扰和生存能力。借助这一服务系统，观众可自主导航找到座位；而管理人员也可实时获取场馆内人员位置信息。
如图甲是北京2022年冬奥会的吉祥物和火炬，火炬的名称叫做“飞扬”，“飞扬”火炬采用氢作为燃料。该火炬外壳由碳纤维复合材料制造而成，不仅具有“轻、固、美”的特点，而且在1000℃的温度下不会起泡、开裂。在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英（如图乙），摄像机拍下来这唯美的一幕。
（1）硫化镉发电玻璃实现了___________能向___________能转换；火炬采用氢作为燃料，是由于氢的___________（选填“比热容”或“热值”）大；
（2）地磁导航___________（需要/不需要）依赖外界设备传输信号；
（3）通过阅读短文可以知道，北京冬奥会火炬所用材料的特性有___________；
A. 密度小B. 硬度小C. 耐高温D. 导电性好
（4）据悉，冬奥会开幕式上演员挥动的发光杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果___________。
A. B.
C. D.
【答案】（1）光 ； 电 ；热值 （2）不需要 （3）AC （4）D
【解析】【小问1】由题意可知，硫化镉发电玻璃，具有发电的特性，且具有了光电转化的功能，所以硫化镉发电玻璃实现了光能向电能的转换。火炬采用氢作为燃料，是由于氢的热值大，在完全燃烧相同质量的燃料时，氢放出的热量更多。
【小问2】地磁导航是一种无源自主导航技术，是利用地球磁场进行定位，不需要依赖外界设备的帮助。
【小问3】由题可知，火炬外壳由碳纤维复合材料制造而成，不仅具有“轻、固、美”的特点，而且在1000℃的温度下不会起泡、开裂，所以具有密度小、硬度大且耐高温的性能，火炬不需要具有导电性，故AC符合题意，BD不符合题意。故选AC。
【小问4】由题可知，绿灯与白灯并联，绿灯与白灯互不影响，一个开关是总开关，连在干路上，控制整个电路，另一个用来控制发出白光和绿光，所以两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故ABC不符合题意，D符合题意。故选D。
23. 阅读短文，回答问题。
体脂秤
脂肪是人体的重要成分，主要分布在内脏周围和皮肤下面，脂肪供给维持生命必需的能量，氧化热值约为3.8×107J/kg，皮下脂肪还能防止热量散失，脂肪过量使人肥胖、并导致一些慢性疾病，人体脂肪率表示脂肪含量的多少，简称体脂率，是人体中脂肪质量与人体总质量的百分比，脂肪率可反映人体肥胖的程度，是现代人衡量身体健康水平的重要指标。体脂率的测量有多种方法，比较方便的一种是利用脂肪几乎不含水分，其导电性和其他成分不同，可以用测量人体电阻的办法来计算体脂肪率。这是市面上多数体脂秤测量体脂率的原理。
如图甲所示为一款市面常见的体脂秤，其体重测量部分的原理简化图如图乙所示，由压敏电阻R（其阻值使随所受压力F变化的关系如图丙所示）、数字式仪表P（电阻可忽略不计）、滑动变阻器R0、电池等组成电路。R0为滑动变阻器，用作仪表P的调零。台板部分的质量忽略不计，电源电压为6V。当被测者站上体脂秤后数字式仪表P显示被测者体重。在测量体重的同时，踏板上的导电镀膜玻璃会给人体通入特定频率的电信号，利用脂肪部分比肌肉和人体的其他组织导电性差。一个安全的特定频率电信号通过人体时，电信号会因人体导电性的不同而发生不同程度的变化。根据这一变化加上被测者的身高、体重信息，可计算出人体体脂率的大概值。
（1）比较脂肪和人体其他成分的物理属性，下列说法错误的是___________（选填字母）；
A. 导热性较差
B. 导电性较差
C. 比热容较大
（2）某被测者穿着橡胶拖鞋站上体脂秤，发现体重正常显示，而体脂率测量结果偏差很大，原因是 ___________；
（3）测量体脂率前需要先录入被测者的身高信息，才能准确计算出体脂率，因为人体身高越高，相当于导体的___________越大，电阻就越大；
（4）当R0为100Ω，台板上无物体时，电路中的电流是 ___________A；
（5）拆开该体脂秤后发现，内部电池上标着“6V，500”，则该电池最多可以储存的电能为 ___________J；
（6）体脂秤用久后，电压会降低，要使该体脂秤读数不变，则需要将R0的阻值 ___________（填“变小”、“不变”或“变大”）。
【答案】（1）C （2）橡胶为绝缘体 （3）长度 （4）0.015
（5）10800 （6）变小
【解析】【小问1】根据材料可知：脂肪能防止热量散失，即导热性较差；脂肪几乎不含水分，即比热容较小；脂肪部分比肌肉和人体的其他组织导电性差。故选C。
【小问2】根据材料可知，使用体脂秤时，踏板上的导电镀膜玻璃要给人体通入特定频率的电信号，此时人体要处于导电状态，若被测者穿着橡胶拖鞋站上体脂秤，由于橡胶为绝缘体，则不能正确测出体脂率。
【小问3】导体的阻值与导体的长度有关，人体身高越高，相当于导体的长度越大，电阻就越大。
【小问4】由图乙可知，滑动变阻器R0与压敏电阻串联，台板上无物体时，由图丙可知，压敏电阻的阻值为300Ω，此时电路的总电阻
电路中的电流
【小问5】电池最多可以储存的电能
【小问6】体脂秤的电压降低后，要使该体脂秤读数不变，即使电路中的电流不变，根据欧姆定律可知，电路的总电阻应变小，由串联电路的电阻规律可知，需要将R0的阻值变小。序号
1
2
3
4
电压U/V
0.5
1
1.5
2
电流I/A
0.16
0.2
0.24
水桶容量
20 kg
热水箱容量
1 kg
额定电压
220 V
加热功率
880 W
保温功率
44 W
