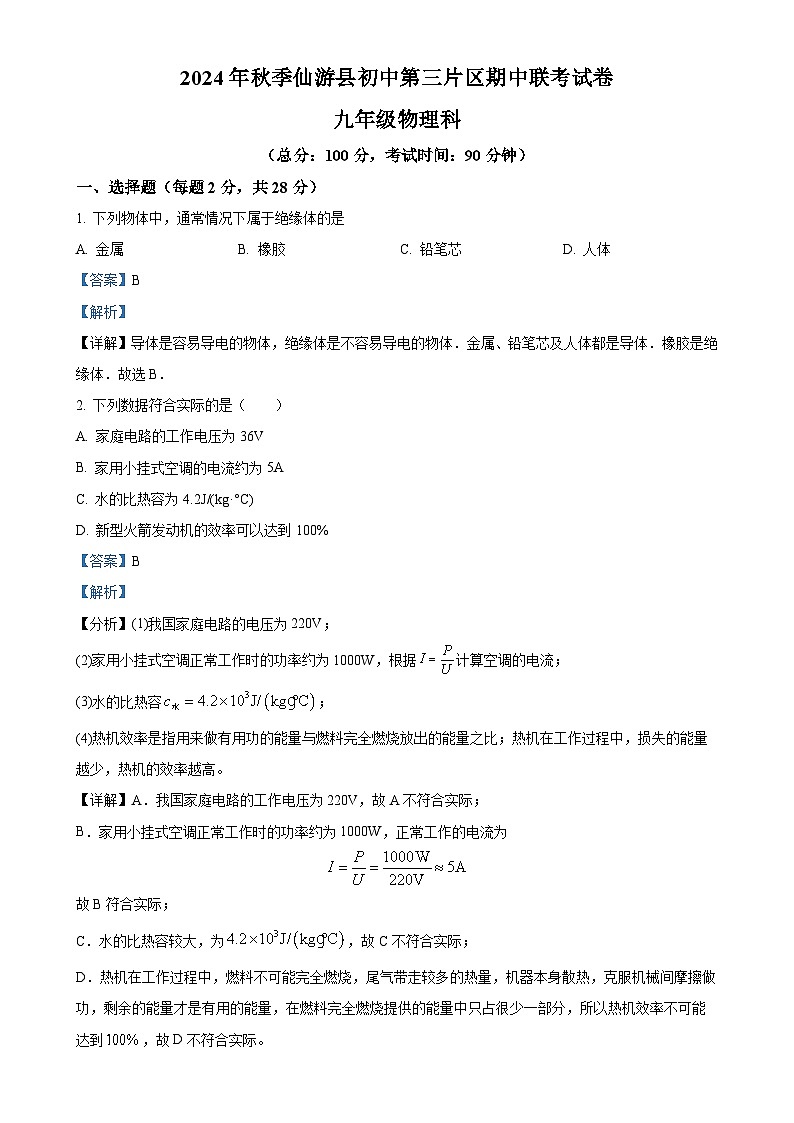

（总分：100分，考试时间：90分钟）
一、选择题（每题2分，共28分）
1. 下列物体中，通常情况下属于绝缘体的是
A. 金属B. 橡胶C. 铅笔芯D. 人体
【答案】B
【解析】
【详解】导体是容易导电的物体，绝缘体是不容易导电的物体．金属、铅笔芯及人体都是导体．橡胶是绝缘体．故选B．
2. 下列数据符合实际的是（ ）
A. 家庭电路的工作电压为36V
B. 家用小挂式空调的电流约为5A
C. 水的比热容为4.2J/(kg·°C)
D. 新型火箭发动机的效率可以达到100%
【答案】B
【解析】
【分析】(1)我国家庭电路的电压为220V；
(2)家用小挂式空调正常工作时的功率约为1000W，根据计算空调的电流；
(3)水的比热容；
(4)热机效率是指用来做有用功的能量与燃料完全燃烧放出的能量之比；热机在工作过程中，损失的能量越少，热机的效率越高。
【详解】A．我国家庭电路的工作电压为220V，故A不符合实际；
B．家用小挂式空调正常工作时的功率约为1000W，正常工作的电流为
故B符合实际；
C．水的比热容较大，为，故C不符合实际；
D．热机在工作过程中，燃料不可能完全燃烧，尾气带走较多的热量，机器本身散热，克服机械间摩擦做功，剩余的能量才是有用的能量，在燃料完全燃烧提供的能量中只占很少一部分，所以热机效率不可能达到，故D不符合实际。
故选B。

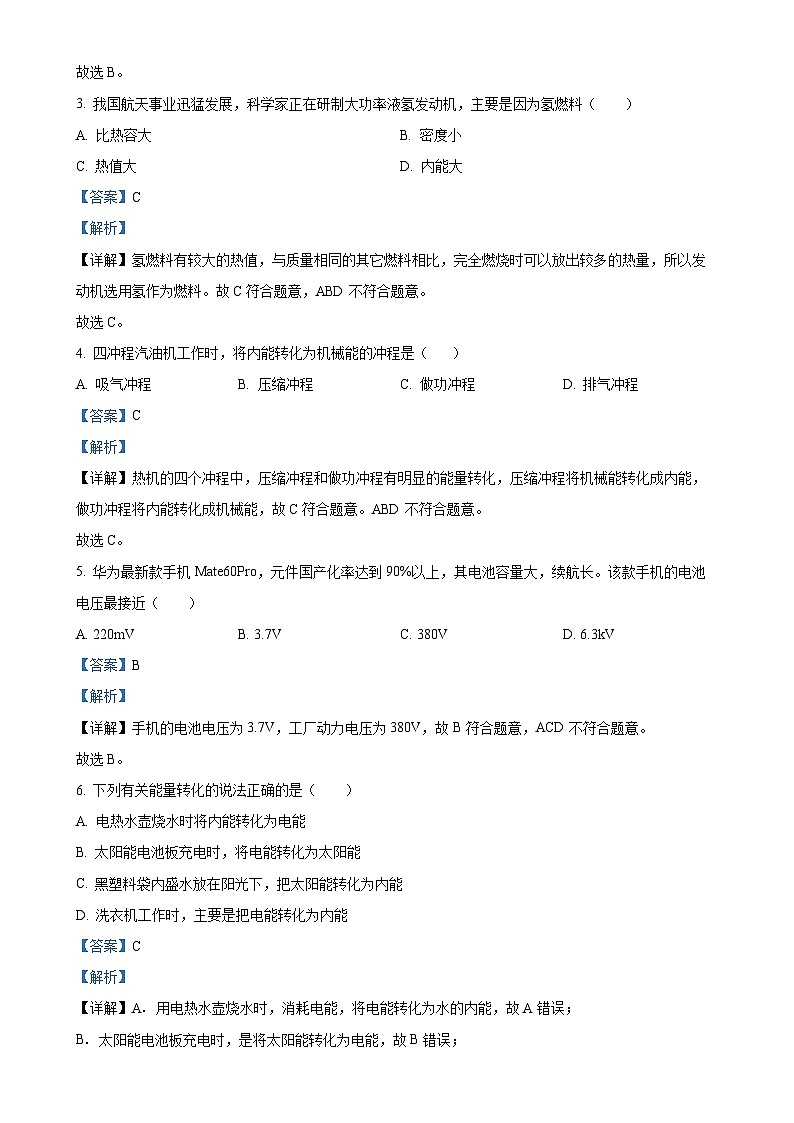

3. 我国航天事业迅猛发展，科学家正在研制大功率液氢发动机，主要是因为氢燃料（ ）
A. 比热容大B. 密度小
C. 热值大D. 内能大
【答案】C
【解析】
【详解】氢燃料有较大的热值，与质量相同的其它燃料相比，完全燃烧时可以放出较多的热量，所以发动机选用氢作为燃料。故C符合题意，ABD不符合题意。
故选C。
4. 四冲程汽油机工作时，将内能转化为机械能的冲程是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】热机的四个冲程中，压缩冲程和做功冲程有明显的能量转化，压缩冲程将机械能转化成内能，做功冲程将内能转化成机械能，故C符合题意。ABD不符合题意。
故选C。
5. 华为最新款手机Mate60Pr，元件国产化率达到90%以上，其电池容量大，续航长。该款手机的电池电压最接近（ ）
A. 220mVB. 3.7VC. 380VD. 6.3kV
【答案】B
【解析】
【详解】手机的电池电压为3.7V，工厂动力电压为380V，故B符合题意，ACD不符合题意。
故选B。
6. 下列有关能量转化的说法正确的是（ ）
A. 电热水壶烧水时将内能转化为电能
B. 太阳能电池板充电时，将电能转化为太阳能
C. 黑塑料袋内盛水放在阳光下，把太阳能转化为内能
D. 洗衣机工作时，主要是把电能转化为内能
【答案】C
【解析】
【详解】A．用电热水壶烧水时，消耗电能，将电能转化为水的内能，故A错误；
B．太阳能电池板充电时，是将太阳能转化为电能，故B错误；
C．太阳光使塑料袋内水温度升高，是将太阳能转化为内能，故C正确；
D．洗衣机工作时，主要是把电能转化为机械能，故D错误。
故选 C。

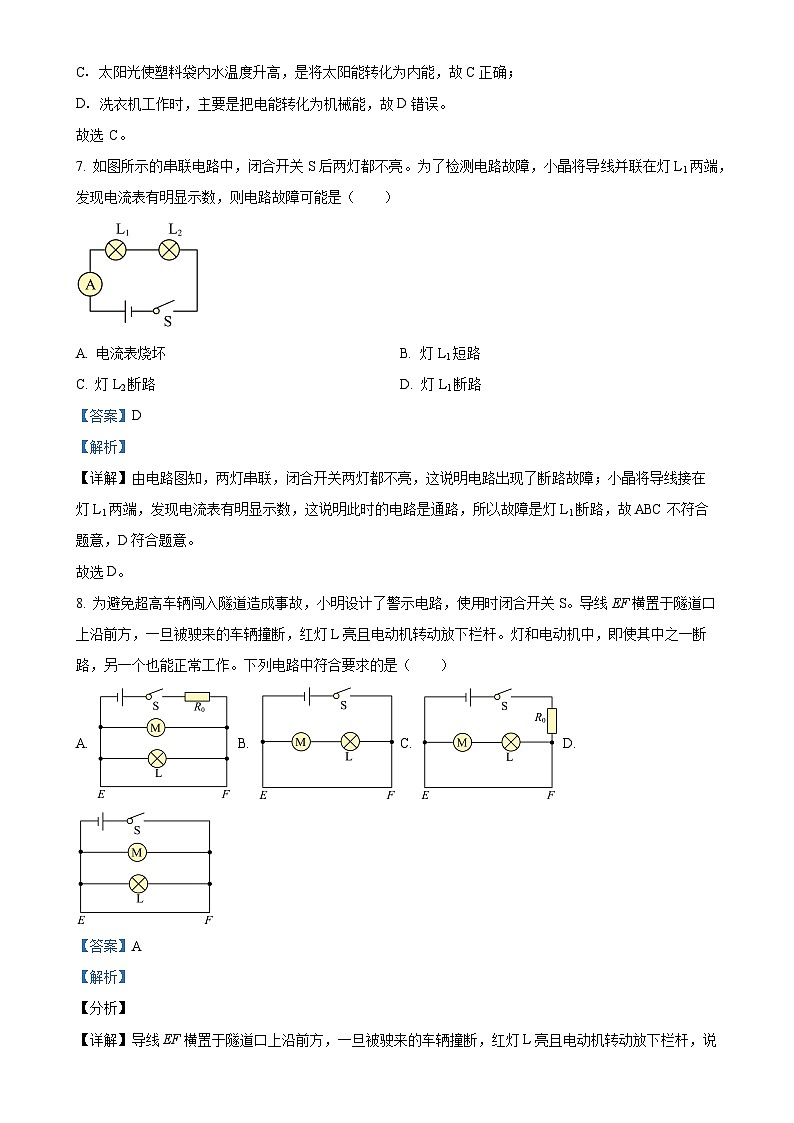

7. 如图所示的串联电路中，闭合开关S后两灯都不亮。为了检测电路故障，小晶将导线并联在灯L1两端，发现电流表有明显示数，则电路故障可能是（ ）
A. 电流表烧坏B. 灯L1短路
C. 灯L2断路D. 灯L1断路
【答案】D
【解析】
【详解】由电路图知，两灯串联，闭合开关两灯都不亮，这说明电路出现了断路故障；小晶将导线接在灯L1两端，发现电流表有明显示数，这说明此时的电路是通路，所以故障是灯L1断路，故ABC不符合题意，D符合题意。
故选D。
8. 为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S。导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆。灯和电动机中，即使其中之一断路，另一个也能正常工作。下列电路中符合要求的是（ ）
A. B. C. D.
【答案】A
【解析】
【分析】
【详解】导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆，说明EF断开之后，电动机与指示灯是通路，EF断开之前，电动机与指示灯被短路，则导线EF与电动机和指示灯并联，灯和电动机中，即使其中之一断路，另一个也能正常工作，说明指示灯与电动机互不影响，能独立工作，电动机与指示灯是并联的，为防止EF断开之前电源被短路，电路干路中要接入保护电阻。
A．A图中导线EF、电动机与指示灯是并联后与保护电阻串联，故A符合题意；
BC．BC两图中电动机与指示灯串联，一个断路，另一个不能正常工作，故BC不符合题意；
D．D图中没有接入保护电阻，故D不符合题意。
故选A。
9. 如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（ ）
A. L1两端的电压是2VB. L2两端的电压是4V
C. L1两端的电压是4VD. L2两端的电压是6V
【答案】C
【解析】
【详解】由电路图可知，开关S闭合后，电压表与灯L2并联，测L2两端的电压，所以L2两端的电压是2V，两灯L1、 L2串联，L1两端的电压是
U1=U-U2=6V-2V=4V
故选C。
10. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（ ）

A. 油位越高，R两端的电压越大B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大D. 油量表是由电流表改装而成的
【答案】A
【解析】
【详解】A．串联电路中电阻起分担电压的作用，分担的电压越大，电路中的电流也越小，浮子上升，滑动变阻器连入电路的电阻越大，两端的电压越大，油量表的示数越大。故A正确；
B．R和R0在电路中是串联的。R0可起到保护电路的作用，故B错误；
C．油面越高，滑片上移，变阻器接入电路的阻值变大，电路的总阻值变大，电源电压不变，根据欧姆定律知电流变小。故C错误；
D．根据电压表并联在电路中，电流表串联在电路中，油量表和滑动变阻器并联，可以判断油量表是电压表。故D错误。
故选A。
11. 如图甲所示的电路中，闭合开关，两灯泡均发光，两电流表指针均如图乙所示，通过干路和灯泡的电流分别为（ ）
A. 0.3A，0.2AB. 1.5A，0.3AC. 1.5A，1.2AD. 1.5A，1.5A
【答案】B
【解析】
【详解】由电路图可知，图为两灯并联电路，电流表A2测干路电流，A1测L1所在支路电流，两电流表指针偏转角度相同，根据并联电路中干路电流大于支路电流，可知两电表所选量程不同，由乙图可知A1的示数即L1的电流应为0.3A，A2的示数即干路电流应为1.5A，故ACD不符合题意，B符合题意。
故选B。
12. 在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，并画出了温度随时间变化的图像如图，由图像可知（ ）

A. a液体比热容小
B. b液体是水
C. 0~3min内a液体吸收的热量少
D. 升高相同的温度时，b液体吸收的热量少
【答案】D
【解析】
【详解】ABC．质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，相同时间内吸收的热量相同，根据，温度升高较慢的比热容较大，而水的比热容最大，因此a液体比热容大是水，故ABC不符合题意；
D．b液体的比热容较小，根据Q=cmΔt可知，升高相同的温度时，b液体吸收的热量少，故D符合题意。
故选D。
13. 小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．图中两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，不符合题意；
B．图中两电阻串联，电压表测R两端的电压，身高越高R′接入电路的电阻变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变大，即电压表的示数变大，符合题意；
C．图中两电阻串联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表的示数保持不变，不符合题意；
D．图中两电阻并联，电压表测电源的电压，身高越高时，定值电阻R不能保护电路，并且由并联电路电压特点知电压表的示数不变，不符合题意；
故应选B．
14. 电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（ ）
A. 当R1与R2两端的电压为0时，它们的电阻也为0
B. R1是定值电阻，它两端的电压与通过它的电流成正比
C. 将R1与R2并联在电路中，如果干路上电流为0.4A，则电源电压为2V
D. 将R1与R2串联在电路中，如果电源电压为3V，则电路中电流为0.2A
【答案】D
【解析】
【详解】A．导体的电阻是导体本身的一种性质，与其两端电压以及通过的电流都没有关系，只与导体材料、长度、横截面积以及温度有关，故A错误；
B．由图可知R1图线是一条过原点的倾斜直线，故R1是定值电阻，但电压是电流的形成原因，所以应是通过它的电流与它两端电压成正比，故B错误；
C．将R1与R2并联在电路中，若电源电压为2V，根据并联电路电压规律则R1与R2两端电压也为2V，由图中可知此时I1=0.4A，I2=0.2A，根据并联电路电流规律可知此时干路电流为
故C错误；
D．将R1与R2串联在电路中，若电路中电流0.2A，此时U1=1.0V，U2=2.0V，根据串联电路电压规律可得电源电压为
故D正确。
故选D。
二、填空（每空1分，共12分）
15. “端午浓情，粽叶飘香”，“粽叶飘香”是物质的________现象；水煮粽子时，是通过________的方式改变铁锅的内能。
【答案】 ① 扩散 ②. 热传递
【解析】
【详解】[1][2]煮粽子时粽叶飘香是物质的扩散现象，说明香味分子在不停地做无规则运动；水煮粽子时，燃料燃烧产生的热量被铁锅吸收，使铁锅的温度升高，内能增大，这是通过热传递的方式改变铁器锅的内能。
16. 定值电阻两端电压是4V，导体中的电流是0.5A，此导体的电阻是______Ω，如果导体两端电压降到0V，导体的电阻是______Ω。
【答案】 ①. 8 ②. 8
【解析】
【详解】[1]根据欧姆定律，此导体电阻为
[2]导体电阻与电流、电压无关，因此如果导体两端电压降到0V，导体的电阻仍为。
17. 如图是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过______的方式，使筒内空气内能______，温度升高，达到艾绒的着火点。
【答案】 ①. 做功 ②. 增大
【解析】
【详解】[1]把木制推杆迅速推入牛角套筒时，压缩气体做功，将机械能转化为内能，故是做功的方式改变内能。
[2]推杆压缩气体对气体做功，气体的内能增大，温度升高。
18. 如图所示是某电动汽车充电站的一排充电桩，这些充电桩是______（填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的________（“电源”或“用电器”）。
【答案】 ①. 并联 ②. 用电器
【解析】
【详解】[1]如图所示是某电动汽车充电站的一排充电桩，这些充电桩彼此独立工作，互不影响，它们之间是并联的。
[2]电动汽车的电池在充电时，消耗电能，相当于电路中的用电器。
19. 如图所示为工作中的四冲程汽油机，该冲程为________冲程。若该汽油机转速为3000r/min，则它工作1小时对外做功________次。
【答案】 ①. 做功 ②. 90000
【解析】
【详解】[1]由图可知，进气门关闭，排气门关闭，活塞由上端向下端运动，火花塞点火，所以是做功冲程。
[2]四冲程内燃机1个工作循环中包括4个冲程，曲轴转2圈，并对外做功1次。若该汽油机转速为3000r/min，1小时共180000r，1小时90000个工作循环，则它工作1小时对外做功90000次。
20. 图甲所示电路，电源电压U不变，是定值电阻，是滑动变阻器，当开关S闭合后，改变接入电路的电阻，其关系如图乙所示，则滑动变阻器接入电路的最大阻值为______，定值电阻的电阻值为______。
【答案】 ①. 12 ②. 10
【解析】
【详解】[1]当滑片位于最右端时，滑动变阻器的最大阻值与电阻串联，电压表测两端的电压，此时电路中的电流最小；由乙图可知，，，变阻器接入电路的最大阻值
[2]当滑片位于最左端时电路为的简单电路，此时电路中的电流最大，由乙图可知，由可得，电源的电压
串联电路中总电压等于各分电压之和，电源的电压
电源的电压不变
解得
三、作图题。（每题2分，共4分）
21. 作图题：
（1）按要求连接实物图：L1和L2并联，开关S可同时控制两灯，请你根据要求把实物图连接完整（要求连线不能交叉）。
（2）在如图所示的圆圈内，分别填入电表字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光。
【答案】（1） （2）
【解析】
【小问1详解】
由题意可知，两灯L1、L2并联，开关位于干路；从电源的正极出发，依次串联开关S、灯L2回到电源负极，然后把灯L1并联在灯L2两端，如图所示：
【小问2详解】
由电路图可知，要使两灯泡并联，电流从电源正极流出经开关后应分两支，一支过灯泡L2，另一只过灯泡L1，会合后回电源负极，左下侧电表与L2串联，应为电流表，中间的电表与L2并联，应为电压表，电路图如图所示：
四、简答题
22. 陆游诗《秋怀》中写道：“城府尚余三伏热，秋光已到野人家”。 这就是我们今天说的“热岛效应”，请用热学相关知识分析一下城市气温为什么会高于农村？（至少写2点）
【答案】见详解
【解析】
【详解】（1）工厂、交通工具排放的高温废气；（2）建筑物、马路上的砂石、水泥的比热容小，相同的日照条件下温度升温高；（3）城市中的水少，楼群林立，水蒸发吸热少，由于楼群林立，难以实现空气对流散热，农村田野高楼少，易于实现空气对流散热。
五、实验与探究（每空1分，共32分）
23. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）从表中数据可知，水和食用油的质量______（选填“相同”或“不相同”），加热结束时，食用油的温度比水的温度______（选填“高”或“低”）；
（2）某时刻用温度计测量水的温度时示数如图乙所示，其读数为______ ℃；
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”“小于”或“等于”）食用油吸收的热量；
（4）实验表明水吸热的能力更强，科学家对以上现象进行了研究，并揭示出物质的一种特性，这种特性被称为______。
【答案】 ①. 相同 ②. 高 ③. 16 ④. 大于 ⑤. 比热容
【解析】
【详解】（1）[1][2]从表中数据可知，水和食用油的质量相同，都是60g，加热结束时，食用油的温度是45℃，水的温度是68℃，所以食用油的温度比水的温度高。
（2）[3]由图乙可知，温度计分度值为1℃，其读数为16℃。
（3）[4]由表中数据可知，加热相同时间时，食用油的温度高，所以要使水和食用油的温度一样高，要给会加热更长的时间；食用油和水用相同的装置加热，加热相同时间酒精灯放出的热量相同，则水的加热时间长，水吸收的热量多，水吸收的热量大于食用油吸收的热量。
（4）[5]实验表明水吸热的能力更强，这种特性被称为比热容，比热容大的物质，加热相同时间吸热能力强，比热容与物质种类有关。
24. 某小组进行“探究串、并联电路的电流规律”实验。
（1）在连接电路时，开关应该处于________状态，电流表应________联在被测电路中；
（2）实验小组一起做“探究串联电路中电流的规律”实验，图甲是他们设计的电路图，实验时闭合开关，发现小灯泡L1比较亮。其原因可能是________（填选项）；
A. 电流先通过L1
B. 小灯泡L1的两端的电压较高
C. 通过小灯泡L1的电流较大
（3）实验小组又一起做“探究并联电路中电流的规律”实验，图乙是他们设计的电路图，实验时需要测量A、B、C三处的电流。图丙是他们连接的实验电路，图丁为电流表读数，此时电流表测量________（选填“A”“B”或“C”）处的电流，其值为________A；
（4）他们继续测出另两处的电流，数据如表所示。
小红认为从这组实验数据中就可以得出结论：并联电路干路电流等于各支路电流之和，小明则认为实验存在偶然性，下一步操作应该是________。
【答案】（1） ①. 断开 ②. 串
（2）B （3） ①. C ②. 0.3
（4）改变灯泡规格进行多次实验，探究得出普遍规律
【解析】
【小问1详解】
[1]在连接电路时，为了保护电路，开关应该处于断开状态。
[2]根据电流表使用要求，使用电流表时，电流表应串联在被测电路中，电流从正接线柱流入、负接线柱流出。
【小问2详解】
做“探究串联电路中电流的规律”实验，图甲是他们设计的电路图，实验时闭合开关，发现小灯泡L1比较亮。在串联电路中，电流只有一条通路，电流处处相等，不存在电流先通过某个灯泡而使它更亮的情况；此时电流I相同，根据串联分压可知，灯泡亮度不同，可能是电压不同。小灯泡L1比较亮，说明其两端电压大。
故选B。
【小问3详解】
[1][2]结合图乙的电路图，此时电流表测量的是干路即C处的电流，由于电流表接0~0.6A接线柱，分度值是0.02A，电流表示数为0.3A。
【小问4详解】
小明认为实验存在偶然性，因此下一步操作应该是进行多次实验，以验证结论的普遍性和准确性。具体操作是：更换不同规格的灯泡进行多次实验，多次测量数据，避免偶然性，寻找普遍规律。
25. 在探究影响导体电阻大小的因素时，小茺做出了如下猜测：导体的电阻可能与：①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格和材料如图1：
（1）为了安全考虑，闭合开关前，电流表应选择________（大或小）量程来试触；
（2）为了验证上述猜想③，应选用编号________两根电阻丝分别接入电路进行实验，选用B、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（3）老师说在电路中最好再串联一个小灯泡，这样的好处是________。
（4）电位器实质是一种变阻器，它的结构如图2所示，可以自由调节小灯泡的亮暗程度。此时要使小灯泡变亮，滑片应慢慢________转动（选填“顺时针”或“逆时针”）。
【答案】（1）大 （2） ①. C、D ②. ②
（3）防止电流过大，保护电路
（4）顺时针
【解析】
【小问1详解】
电流表试触时应该先接大量程。因为若不能预先估计出被测电流的大小，采用最大量程“试触法”可以避免被测电流超过电流表量程而损坏电流表。
【小问2详解】
[1]为了验证猜想③“导体电阻大小与导体的材料的关系”，根据控制变量法，应控制导体的长度和横截面积不变，改变导体材料，故应将C、D两根电阻丝分别接入电路中进行实验。
[2]选用B、C两根电阻丝进行实验，导体的长度、材料相同，横截面积不同，故可验证猜想②导体电阻大小与导体的横截面积有关。
【小问3详解】
串联一个小灯泡，这样的好处是，防止出现金属丝电阻过小，电流过大，保护电路。
【小问4详解】
由可知，若要使小灯泡变亮，需要增大电路中电流，所以滑片应慢慢顺时针转动，减小接入的电阻。
26. 小闽用毛皮摩擦过的橡胶棒靠近细水流时，发现橡胶棒会吸引水流，如图所示。他做出了如下猜想：
摩擦过的橡胶棒对水流的吸引效果可能与：
①水流的粗细，②橡胶棒距水流的距离，③摩擦次数有关。
为了验证自己的猜想，他进行了实验，并将数据记录在下表中：
（1）橡胶棒能把水流吸引到一边是因为橡胶棒在与毛皮摩擦过程中带上了_____，从而具有吸引水流的性质；
（2）1、2两次实验是为了探究摩擦过的橡胶棒对水流的吸引效果与________的关系。根据实验数据可得出：水流越细，橡胶棒对水流的吸引效果越______（选填“明显”或“不明显”）；
（3）分析________两次实验数据可得出：摩擦次数越多，对水流的吸引效果越明显；
（4）分析实验数据，怎样能让水流偏离竖直方向的水平距离s最大：________。
【答案】（1）电荷（电）
（2） ①. （水流）粗细 ②. 明显
（3）1、4 （4）见解析
【解析】
【小问1详解】
橡胶棒能把水流吸引到一边，是因为橡胶棒在与毛皮摩擦过程中带上了电荷，带电体能够吸引轻小物体，从而具有吸引水流的性质。
【小问2详解】
[1][2]由1、2两次实验数据可知，毛皮摩擦橡胶棒的次数、橡胶棒距水流的距离相同，水流的粗细不同，水流偏离竖直方向的距离不同，实验是为了探究摩擦过的橡胶棒对水流的吸引效果与水流粗细的关系。根据实验数据可得出：水流越细，橡胶棒对水流的吸引效果越明显。
【小问3详解】
要想得出：摩擦次数越多，对水流的吸引效果越明显的结论，需要控制毛皮和橡胶棒摩擦的次数不同，水流的粗细、橡胶棒距水流的距离相同，故应选1、4两组数据进行对比。
【小问4详解】
由以上分析可知，毛皮和橡胶棒摩擦的次数越多，水流越细、橡胶棒距离水流越近，水流偏离竖直方向的距离越大；因此能让水流偏离竖直方向的水平距离s最大的方法是：增大摩擦次数、减小水流粗细、减小橡胶棒到距水流的距离。
27. 小慧在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）连接好电路闭合开关后，发现电压表示数较大，电流表没有示数，故障可能是定值电阻出现________；
（2）图乙是实验数据绘制的I-R变化的图象，其中阴影面积代表的物理量名称是________，其数值为________；
（3）当电阻R用代替时，闭合开关，发现电压表示数比之前________（填“大”或“小”），为使R两端的电压保持不变，滑动变阻器的滑片应向________（选填“左”或“右”）端滑动；
（4）实验中电阻R用时，发现不能将电压调到原先的值，________（写出一点即可）。
【答案】（1）断路 （2） ①. 电压 ②. 2.5
（3） ①. 大 ②. 左
（4）滑动变阻器最大值太小
【解析】
【小问1详解】
连接好电路闭合开关后，电流表没有示数，说明电路中出现断路，发现电压表示数较大，说明电压表串联到电路中，故障可能是电压表所测的定值电阻出现断路。
【小问2详解】
[1]阴影面积等于长乘以宽，即等于电阻乘以电流，由可知，阴影面积的物理意义是电压，由电路图可知，其物理意义为：定值电阻两端电压。
[2]根据求定值电阻两端的电压为
【小问3详解】
[1][2]当R的电阻由10Ω代替5Ω时，由串联分压的特点可知，定值电阻两端的电压变大，为使R两端的电压保持不变，滑动变阻器的滑片应向左移动，增大滑动变阻器连入电路的阻值，减小定值电阻两端的电压，直至电压表示数恢复到2.5V。
【小问4详解】
实验中电阻R用时，所需滑动变阻器的阻值为
若所提供的滑动变阻器最大阻值小于20Ω，则实验中电阻R用时，不能将电压调到原先的值2.5V。
28. 科技小组用如图甲所示电路测量定值电阻的阻值。
（1）请用笔画线代替导线，将图中的器材连接成完整电路________。要求：①滑片P向B端移动时，连入的阻值变大；②连线不交叉；
（2）小组同学连完最后一根导线时，电流表马上就有示数，原因是________；
（3）实验得到的数据如下表：第3次测得的电流表示数如图乙，电流值为________A；
最终测量的电阻值应为________；
（4）实验中，滑动变阻器的作用是：①保护电路，②__________；
（5）另一小组的同学利用已知电阻R0设计了如图丙所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2，电压表的示数为U1；
②只断开开关S2，电压表的示数为U2；
由此可得Rx的阻值为________（用字母U1、U2、R0表示）。
【答案】（1） （2）连接电路时开关没有断开
（3） ①. 0.50 ②. 5.1
（4）改变定值电阻两端的电压，多次测量取平均值，减小误差
（5）
【解析】
【小问1详解】
由于要求当滑动变阻器的滑片向B端滑动时，滑动变阻器接入电路的电阻变大，所以滑动变阻器左下接线柱接入电路中，如图所示：
【小问2详解】
连接电路时，为了保护电路，开关应断开；连接完最后一根导线时，电流表马上就有示数，原因是连接电路时开关未断开。
【小问3详解】
[1]由图乙知道，电流表选用小量程，分度值为0.02A，其读数为0.50A。
[2]三组数据计算出的电阻分别为
最终测量的电阻值应为
【小问4详解】
实验中，滑动变阻器的作用是：①保护电路，②改变电路的总电阻，从而改变定值电阻两端的电压，通过多次测量求平均值，减小实验误差。
【小问5详解】
①闭合开关S1和S2，电阻R0被短路，电路为Rx的简单电路，电压表测电源电压，电压表的示数为U1，则电源电压为U1；
②只断开开关S2，两个电阻串联，电压表测Rx两端的电压，电压表的示数为U2；此时定值电阻R0两端的电压为
电路中的电流为
由此可得Rx的阻值为
六、计算题（共20分）
29. 已知电阻，电阻，只闭合开关S1时，电流表的示数为1.2A，求：
（1）电源的电压；
（2）再闭合开关S2后，电路中电流表的示数。
【答案】（1）24V （2）1.6A
【解析】
【小问1详解】
只闭合开关S1时，电路为R1的简单电路，电流表测通过R1的电流，电流表的示数为1.2A，电源的电压
【小问2详解】
再闭合开关S2后，两个电阻并联，电压表测干路中的电流，由于电源电压不变，通过R1的电流不变；R2两端的电压等于电源电压，通过R2的电流
干路中的电流，即电路中电流表的示数
30. 设计汽车发动机时，既要考虑能量的利用效率，也要考虑发动机的冷却问题。某单缸四冲程汽油机在工作时为了防止温度过高，用水的循环来降低发动机温度。实验测得行驶时该发动机消耗了0.03kg的汽油，克服阻力做功为，冷却系统中5kg的水升高了40℃。（）求：
（1）求制冷却系统中的水所吸收的热量是多少J？
（2）汽油完全燃烧放出的热量是多少J？
（3）该汽油机此次工作的效率约为多少？
【答案】（1）；（2）；（3）
【解析】
【详解】解：（1）水所吸收的热量是
（2）汽油完全燃烧放出的热量是
（3）该汽油机此次工作的效率
答：（1）制冷却系统中的水所吸收的热量是；
（2）汽油完全燃烧放出的热量是；
（3）该汽油机此次工作的效率约为。
31. 随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压且恒定不变，定值电阻，电压表量程为0~3V，是阻值随水深度变化的电阻，其变化关系图象如图丙所示，允许通过的最大电流为。求：
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。

【答案】（1）0.1A；（2）10m；（3）40m
【解析】
【详解】解：（1）由图乙可知，该电路为和的串联电路，电压表测两端的电压；深度表在水面上时，即时，由图丙可知，此时，由串联电路的电阻特点和欧姆定律可知电路中的电流为
（2）电压表示数为2V时，即两端的电压为，电路中的电流为
由串联电路的电压特点可知两端的电压为
则此时的阻值为
由图丙可知，此时潜水员下潜的深度为10m。
（3）由电压表量程可知两端的电压最大为3V，此时电路中电流为
所以为保护电路，电路中允许通过的最大电流为，此时电路总电阻为
由串联电路的电阻特点可知电阻的阻值为
由图丙可知，此时下潜的深度为40m，即该深度表能浸入水中的最大深度为40m。
答：（1）深度表在水面上时，电路中的电流为0.1A；
（2）电压表示数为2V时，潜水员下潜的深度为10m；
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
/A
/A
/A
0.1
0.2
0.3
实验序号
摩擦次数/次
水流粗细
距水流的距离/cm
水流偏离竖直方向的水平距离s/cm
1
10
细
1
4
2
10
粗
1
2
3
10
细
2
1
4
5
细
1
2
次数
电压/V
电流/A
电阻/
1
1.0
0.20
5.0
2
2.0
0.38
5.3
3
2.5
