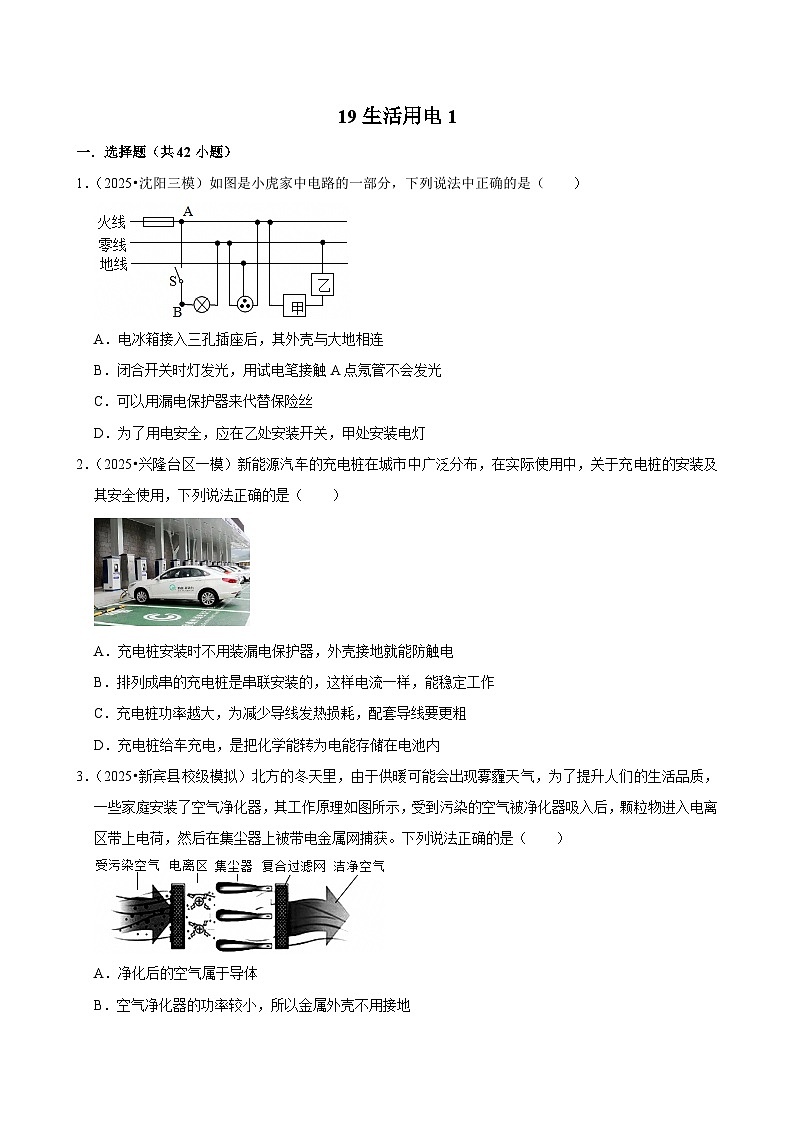

2025年辽宁省中考物理模拟试题分类精选19生活用电1（Word版附解析）

这是一份2025年辽宁省中考物理模拟试题分类精选19生活用电1（Word版附解析），共50页。

A．电冰箱接入三孔插座后，其外壳与大地相连
B．闭合开关时灯发光，用试电笔接触A点氖管不会发光
C．可以用漏电保护器来代替保险丝
D．为了用电安全，应在乙处安装开关，甲处安装电灯
2．（2025•兴隆台区一模）新能源汽车的充电桩在城市中广泛分布，在实际使用中，关于充电桩的安装及其安全使用，下列说法正确的是（ ）
A．充电桩安装时不用装漏电保护器，外壳接地就能防触电
B．排列成串的充电桩是串联安装的，这样电流一样，能稳定工作
C．充电桩功率越大，为减少导线发热损耗，配套导线要更粗
D．充电桩给车充电，是把化学能转为电能存储在电池内
3．（2025•新宾县校级模拟）北方的冬天里，由于供暖可能会出现雾霾天气，为了提升人们的生活品质，一些家庭安装了空气净化器，其工作原理如图所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。下列说法正确的是（ ）
A．净化后的空气属于导体
B．空气净化器的功率较小，所以金属外壳不用接地
C．颗粒物带上电荷是由于电离过程创造了电荷
D．过滤网吸引颗粒物的原理是异种电荷相互吸引

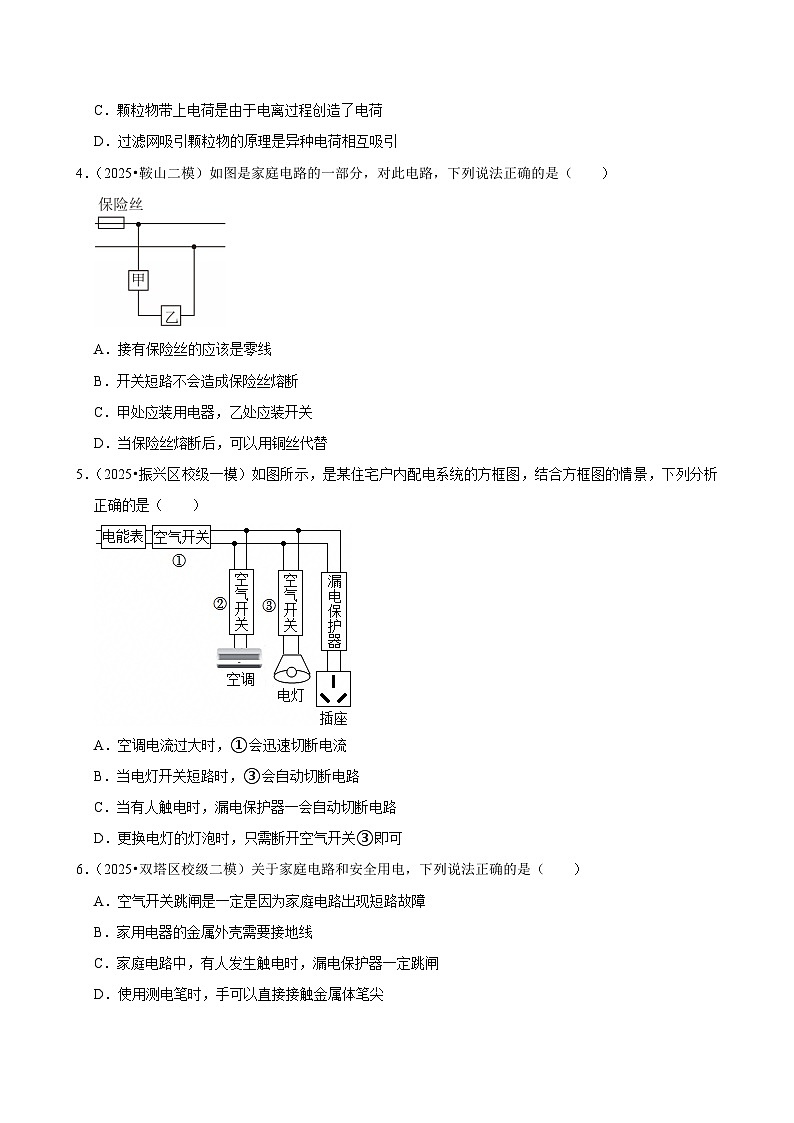

4．（2025•鞍山二模）如图是家庭电路的一部分，对此电路，下列说法正确的是（ ）
A．接有保险丝的应该是零线
B．开关短路不会造成保险丝熔断
C．甲处应装用电器，乙处应装开关
D．当保险丝熔断后，可以用铜丝代替
5．（2025•振兴区校级一模）如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（ ）
A．空调电流过大时，①会迅速切断电流
B．当电灯开关短路时，③会自动切断电路
C．当有人触电时，漏电保护器一会自动切断电路
D．更换电灯的灯泡时，只需断开空气开关③即可
6．（2025•双塔区校级二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．空气开关跳闸是一定是因为家庭电路出现短路故障
B．家用电器的金属外壳需要接地线
C．家庭电路中，有人发生触电时，漏电保护器一定跳闸
D．使用测电笔时，手可以直接接触金属体笔尖
7．（2025•开原市二模）随着新能源电动汽车的发展，为了方便给电车充电，市政部门修建了多个充电站，配备了大量的充电桩，如图所示。下列关于充电桩使用符合安全用电原则的是（ ）
A．充电枪连接线处绝缘层破损后继续使用
B．电工在维修充电桩时可以不用断开电源
C．充电桩的金属外壳必须要与大地相连接
D．充电桩起火时立刻用高压水枪迅速扑灭
8．（2025•沈河区二模）4月2日沈阳一综合楼起火，41名被困群众被安全营救，但有两名消防员在抢险救援中牺牲，这两个年轻生命的牺牲重于泰山，化作照亮人间的星辰！安全教育是守护生命的“防火墙”。下列措施符合安全用电的是（ ）
A．在同一个插排上同时使用多个大功率用电器
B．手机充完电，要把充电器从插座上拔下来
C．电动自行车放在楼道内充电
D．发生电火灾时，应立刻用水灭火，以防火势快速蔓延
9．（2025•铁岭县二模）“安全用电，珍惜生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，不一定都是发生短路导致的
C．有人触电时，漏电保护器一定会迅速切断电路
D．发现有人触电后，立即用手把触电人拉离电线
10．（2025•锦州二模）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。下列说法中正确的是（ ）
A．电风扇短路
B．甲输电线为火线
C．电风扇与LED灯是串联关系
D．甲输电线上的b、c两点之间断路
11．（2025•大连二模）“珍爱生命，规范用电”。下列做法符合安全用电要求的是（ ）
A．将开关安装在灯泡和零线之间
B．用湿抹布擦拭插座及电灯开关
C．有人触电时，立即安全切断电源
D．用电器着火时，立即用水浇灭
12．（2025•辽阳一模）如图所示是居民将电线插座从窗口悬挂到室外，给电瓶车充电的情景，这种“飞线”充电方式存在着很大的安全隐患。下列说法正确的是（ ）
A．给电动车充电时，电瓶相当于电源
B．夜晚，水蒸气易液化成小水珠附在插座内部，可能造成短路
C．人接触绝缘皮破损处发生触电事故是因为接触到了零线
D．正在充电的电动车着火时可用水浇灭
13．（2025•建昌县二模）“珍爱生命，安全用电”是每一位公民应具备的安全意识。下列做法中，不会造成触电的是（ ）
A．
B．
C．
D．
14．（2025•浑南区二模）下列关于安全用电的说法正确的是（ ）
A．控制灯泡的开关应接在零线和灯泡之间
B．只要家里安装漏电保护器，人就一定不会触电了
C．使用试电笔时，手不能触碰到试电笔的任何金属部分
D．为了确保安全用电，我们不要接触低压带电体
15．（2025•辽宁模拟）关于家庭电路和安全用电下列说法正确的是（ ）
A．空气开关跳闸后立即手动复位
B．电路中电流过大，漏电保护器会自动切断电路
C．电能表可以直接测量用电器的功率
D．金属外壳的家用电器一定要使用三脚插头
16．（2025•连山区二模）电动汽车环保节能。如图，某款电动汽车在充电桩上充电时的情景，下列相关说法正确的是（ ）
A．充电桩的外壳应该接在零线上
B．充电时，车上蓄电池相当于用电器
C．充电桩的功率越大，消耗的电能越多
D．充电时，若充电桩起火，应迅速浇水灭火
17．（2025•新民市二模）“安全用电，远离危险。”下列做法符合安全用电原则的是（ ）
A．电器起火，用水扑灭
B．更换灯泡前先断开开关
C．空调使用两孔插座
D．开关接在零线和电灯之间
18．（2025•顺城区二模）安全用电是中学生必备基本常识，下列关于家庭电路和安全用电说法正确的是（ ）
A．家庭电路着火迅速用冷水浇灭
B．大功率用电器也可以使用二脚插头
C．发生触电事故，应先切断电源再进行抢救
D．控制用电器的开关应接在零线和用电器之间
19．（2025•溪湖区校级模拟）“珍爱生命，安全用电”，下列做法不符合安全用电要求的是（ ）
A．用电器起火时，要先切断电源再灭火
B．冰箱等有金属外壳的用电器应使用三线插头
C．空气开关“跳闸”时，重新合上即可
D．使用试电笔辨别零线、火线时，手不能接触金属笔尖
20．（2025•抚顺一模）随着新能源电动汽车销量增长，充电桩的安装得到了普及。下列说法正确的是（ ）
A．充电桩安装接地线可以防止充电时漏电造成危害
B．由于充电时电流很大，充电导线越细越安全
C．若充电桩起火，应迅速用水扑灭
D．有经验的电工在维修充电桩时，不必断开电源
21．（2025•丹东模拟）生活中，我们应“珍爱生命，规范用电”。下列符合家庭用电安全的是（ ）
A．控制灯泡的开关应该接在火线和灯泡之间
B．正确使用试电笔时，手不能接触试电笔的金属部分
C．家庭电路中的保险丝熔断后，可以用铜丝暂时代替
D．造成家庭电路中空气开关“跳闸”的原因一定是发生了短路
22．（2025•本溪一模）关于家庭电路和安全用电下列说法正确的是（ ）
A．为了用电安全，开关应接在用电器和零线之间
B．在使用试电笔时，手不能与试电笔上的任何金属部分接触
C．当电路中电流过大时，空气开关能切断电路，这样的设计是为了防止发生触电事故
D．使用三脚插头和三孔插座能防止因用电器外壳带电而使人触电
23．（2025•锦州一模）现代生活离不开电，树立安全用电的意识非常重要。如图做法中符合安全用电原则的是（ ）
A．将冰箱的金属外壳接地
B．给手机充完电后未拔掉充电器
C．在浴室给电动剃须刀充电
D．在高压电线下钓鱼
24．（2025•皇姑区校级模拟）下列关于安全用电的说法正确的是（ ）
A．图甲，人体会触电，此时位于a处的空气开关会自动切断电路
B．图乙，闭合开关时，灯泡会发光，b点会使试电笔发光
C．图丙，c处断路时，冰箱会立即停止工作
D．图丁，使用试电笔时手要接触笔尾的金属体
25．（2025•鞍山模拟）安全用电意识强，家庭和谐又安康。下列做法中符合安全用电原则的是（ ）
A．将洗衣机的金属外壳接地
B．用手指触碰插座的插孔
C．用湿抹布擦正在发光的灯泡
D．将电动车停放在楼道充电
26．（2025•铁岭县一模）家庭电路和安全用电的说法正确的是（ ）
A．检查和维修电路时，必须首先切断电源
B．使用测电笔时手不能接触笔上任何金属体
C．只有大功率用电器才需使用三孔插座
D．灯的开关可以接在零线和灯泡之间
27．（2025•绥中县一模）如图甲所示是部分家庭电路的简化图，下列说法正确的是（ ）
A．当空气开关自动切断电路时，一定是电路发生了短路
B．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
C．插入插座的电视和台灯在电路中是串联的
D．用图乙的试电笔判断插座的零线和火线时，手碰到笔尾金属体是十分危险的
28．（2025•新抚区模拟）2025年3月13日，河北保定一男子在高压电线下钓鱼发生触电事故，非常危险。下列符合安全用电原则的是（ ）
A．发现家用电器或电线失火时，应立即泼水救火
B．在户外遇到雷雨的时候，不能到大树下避雨
C．天气晴朗时可在电线上晾晒衣服
D．控制用电器的开关连接在零线和用电器之间
29．（2025•沈阳一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．可以用湿手直接拔插头
B．更换灯泡前要先断开开关
C．发现有人触电应直接用手拉开触电者
D．控制用电器的开关应接在零线和用电器之间
30．（2025•铁西区模拟）如图所示是小明设计的家庭电路图，下列分析正确的是（ ）
A．保险盒接法正确，保险盒应该安装在零线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏落地灯刚接入该三孔插座时，保险丝烧断，原因是插座出现短路
31．（2025•鞍山模拟）如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的a处
B．电能表能测量一段时间内消耗电能的多少
C．保险丝熔断后，可以临时用一段铜线代替
D．如图乙是使用试电笔检测的正确方式
32．（2025•千山区模拟）图甲为家庭电路部分电路，下列相关说法中正确的是（ ）
A．电能表转得越快，说明消耗的电能越多
B．想要判断插座哪边是火线，可以用图乙的方式使用螺丝刀型试电笔检测
C．控制灯泡的开关需要接在b处
D．保险丝总是熔断，可以使用铜丝替换
33．（2025•双塔区校级模拟）随着国民经济不断发展，百姓的家用电器不断更新、增多。下列有关家庭电路及安全用电说法不正确的是（ ）
A．家用电器之间采用的并联
B．同时开启的用电器越多，电路的总电阻越大
C．同时开启的用电器越多，总功率会越大
D．家用电器短路时，空气开关会跳闸
34．（2025•鞍山模拟）下列图中关于安全用电的阐述正确的是（ ）
A．图甲，将冰箱的金属外壳接地
B．图乙，试电笔辨别火线和零线的使用方法
C．图丙，人站在地上，触摸火线，不会触电
D．图丁，雷雨天站在大树下避雨
35．（2025•清原县一模）电是把双刃剑，它在造福人类的同时也带来了安全隐患。下列说法正确的是（ ）
A．图甲：手指与测电笔笔尾的金属体接触会触电
B．图乙：可以使用湿抹布去擦拭正在发光的台灯
C．图丙：如果电路开路（断路）就会引起空气开关跳闸
D．图丁：用三脚插头是为了让洗衣机的金属外壳接地
36．（2025•辽宁一模）“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在校园中必须注意安全，珍视生命。关于家庭电路与安全用电，下列说法正确的是（ ）
A．教室里的灯和广播是串联关系
B．空气开关跳闸，一定是因为电路中发生了短路
C．不要用湿抹布，清洁电视屏幕
D．使用试电笔时，手若接触笔尾金属体就会发生触电事故
37．（2025•铁东区模拟）下列四幅图中符合安全用电原则的是（ ）
A．将冰箱外壳接地
B．用湿布擦带电的插座
C．多个大功率用电器同时使用一个插座
D．开关接在零线和用电器之间
38．（2025•皇姑区模拟）如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（ ）
A．保险盒接法正确，可以确保人员的用电安全
B．二孔插座接法正确，接入用电器后能正常工作
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
39．（2025•辽宁模拟）“安全教育平台”是一款网络教学平台，为中小学生提供一些安全用电常识。下列是网络教学平台中的一些案例，你认为正确的是（ ）
A．若家庭电路起火，应迅速用水灭火
B．把三脚插头改成两脚插头使用
C．使用试电笔时，手要接触笔尖金属部分
D．具有金属外壳的家用电器应使用三脚插头
40．（2025•新宾县二模）关于家庭用电，下列符合安全用电原则的是：（ ）
A．甲位置安装电灯，乙位置安装开关
B．用湿手拨动开关
C．使用试电笔时，手应接触笔后端的金属部分
D．多个大功率的用电器同时使用
41．（2025•新宾县二模）厨房中涉及到很多物理知识。下列分析正确的是（ ）
A．电饭锅的插头插入插座空气开关跳闸原因是发生了断路
B．从冰箱冷冻室里取出的冻肉，由于温度低，所以没有内能
C．用超导体制作电饭锅的电热丝，发热效果更好
D．刚洗过的碗，碗壁上沾有水珠，是因为分子间存在引力
42．（2025•凤城市一模）有关生活用电，下列说法正确的是（ ）
A．灯与控制它的开关是串联的，与插座也是串联的
B．家里正在工作的用电器发生短路，会烧坏该用电器
C．为了电路安全，保险丝应选熔点高的材料制作
D．三脚插头的最长脚的作用是将用电器金属外壳与大地相连
二．多选题（共4小题）
（多选）43．（2025•和平区二模）关于生活中的物理知识，下列说法正确的是（ ）
A．金鱼吐出的气泡在水中上升时体积会变大
B．洗手池排水管的“反水弯”利用了连通器原理
C．家庭电路正常工作时，零线中没有电流通过
D．飞机获得升力利用了流速越大的位置压强越小的道理
（多选）44．（2025•和平区模拟）如图，是生活中常用的一个插线板，下列说法正确的是（ ）
A．插孔之间是并联的
B．插线板的塑料外壳是绝缘体
C．若指示灯损坏，插孔一定不能提供电压
D．插线板上不要同时使用多个大功率的用电器
（多选）45．（2025•大东区二模）对于家庭电路中的漏电保护器和空气开关的作用，以下说法正确的是（ ）
A．发生如图甲触电时，漏电保护器会迅速切断电流，对人身起到保护作用
B．发生如图乙触电时，漏电保护器会迅速切断电流，对人身起到保护作用
C．发生如图所示的两种触电时，空气开关都不会切断电路
D．当电路发生短路时，空气开关会自动切断电路
（多选）46．（2025•金州区一模）“珍爱生命，安全用电”，下列做法符合安全用电要求的是（ ）
A．用电器起火时，要先切断电源再灭火
B．冰箱等有金属外壳的用电器应使用三线插头
C．空气开关“跳闸”时，重新合上即可
D．使用试电笔辨别零线、火线时，手不能接触金属笔尖
三．填空题（共9小题）
47．（2025•沈河区二模）夏季是雷电多发季节，由于雷电容易击中较高的树木，所以雷雨天我们 （选填“能”或“不能”）在大树下避雨。当雷电劈中树木时，强电流通过树身会产生大量的热，使树木中的水分发生汽化现象，形成高温高压的水蒸气，这些气体体积迅速膨胀对树木 ，会将树木劈开，甚至达到树木的着火点使树木着火。
48．（2025•本溪二模）用电安全是我们生活中时刻需要注意的问题，例如，为了防止因电路发生 或用电器总功率过大，使电路中电流过大发生火灾，我们需要安装 。
49．（2025•铁岭县一模）现代社会离不开电，请写出以下家庭用电中的器材或设备的名称。辨别零线和火线用 ；记录电路消耗的电能用 。
50．（2025•沙河口区一模）如图，个别居民将电线插座从窗口悬挂到室外给电瓶车充电。这样做的安全隐患是：①电线暴露在室外绝缘皮易磨损和老化，人接触到裸露的 （填“火”或“零”）线，会触电。②下雨天，雨水可能进入插座，导致电路 ，发生火灾。
51．（2025•兴隆台区校级模拟）如图所示，电路中画“×”处表示断路之处，开关S断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是 点。
52．（2025•甘井子区模拟）在家庭电路中，为了保证用电安全，应将控制电灯的开关接在电灯和 线（填“火”或“零”）之间。在使用试电笔辨别火线和零线时，如果试电笔接触的导线是火线，氖管 （“会”或“不会”）发光。
53．（2025•中山区一模）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 相连；用电器的总功率过大是家庭电路中电流过大的原因之一，另一个原因是 。
54．（2025•望花区模拟）如图所示为浴室中带有防水罩的插座，这是为了防止插座中进水而造成电路 。若有人触电时，应立即切断 。
55．（2025•沈阳模拟）在如图甲所示的家庭电路中，闭合开关S后电灯L不亮，小王猜测是灯泡L短路。于是他用试电笔测试A点，发现氖管 （选填“发光”或“不发光”），则他的猜测是错误的。为了进一步确定灯不亮的原因，他取下保险丝，接入一个与L规格相同的灯泡L1，如图乙所示，若闭合开关后，L1也不亮，则故障可能是灯L 。
四．作图题（共5小题）
56．（2025•大东区二模）教室里采用多盏“220V，36W”的LED灯进行照明，提供适当的光照强度和均匀度。请将图中的LED灯和开关接入电路，使开关同时控制两盏灯正常工作。
57．（2025•普兰店区一模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
58．（2025•清原县一模）如图甲所示是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模块，可接收开关灯指令、颜色指令、亮度指令；小夜灯和三孔插座由开关控制，并且可以独立工作，请在图乙中用笔画线代替导线将电路补充完整。
59．（2025•金州区一模）如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。
60．（2025•辽宁一模）图甲为带开关和USB接口的插座。开关断开时，USB接口和三孔插座都不能工作；开关闭合时，USB接口和三孔插座都能独立工作。请将乙图中的电路图补充完整。
19生活用电1
参考答案与试题解析
一．选择题（共42小题）
二．多选题（共4小题）
一．选择题（共42小题）
1．（2025•沈阳三模）如图是小虎家中电路的一部分，下列说法中正确的是（ ）
A．电冰箱接入三孔插座后，其外壳与大地相连
B．闭合开关时灯发光，用试电笔接触A点氖管不会发光
C．可以用漏电保护器来代替保险丝
D．为了用电安全，应在乙处安装开关，甲处安装电灯
【答案】A
【解答】解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A正确；
B、图中A点为火线，正常状况下，用试电笔接触A点氖管会发光，故B错误；
C、保险丝是防止线路短路或者超负荷用的，而漏电保护器只有漏电的时候会跳闸，所以漏电保护器和保险丝作用不相同，在电路中要同时安装，故C错误；
D、若在图中甲、乙两处分别装上电灯或开关，开关与火线连接，故甲处应装开关，乙处应装电灯，故D错误。
故选：A。
2．（2025•兴隆台区一模）新能源汽车的充电桩在城市中广泛分布，在实际使用中，关于充电桩的安装及其安全使用，下列说法正确的是（ ）
A．充电桩安装时不用装漏电保护器，外壳接地就能防触电
B．排列成串的充电桩是串联安装的，这样电流一样，能稳定工作
C．充电桩功率越大，为减少导线发热损耗，配套导线要更粗
D．充电桩给车充电，是把化学能转为电能存储在电池内
【答案】C
【解答】解：A、充电桩安装时需要装漏电保护器和空气开关，外壳也要接地，故A错误；
B、排列成串的充电桩是并联安装的，互不影响，故B错误；
C、充电桩功率越大，电路中的电流较大，根据影响电阻大小的因素可知：在其它条件相同时，导线的横截面积越大，电阻越小，根据焦耳定律Q＝I2Rt可知：为减少导线发热损耗，配套导线要更粗，故C正确；
D、充电桩给车充电，是把电能转化为化学能存储在电池内，故D错误。
故选：C。
3．（2025•新宾县校级模拟）北方的冬天里，由于供暖可能会出现雾霾天气，为了提升人们的生活品质，一些家庭安装了空气净化器，其工作原理如图所示，受到污染的空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获。下列说法正确的是（ ）
A．净化后的空气属于导体
B．空气净化器的功率较小，所以金属外壳不用接地
C．颗粒物带上电荷是由于电离过程创造了电荷
D．过滤网吸引颗粒物的原理是异种电荷相互吸引
【答案】D
【解答】解：A、净化后的空气属于绝缘体，故A错误；
B、空气净化器的功率较小，但是有金属外壳，必须接地，故B错误；
C、颗粒物带上电荷是由于电荷的转移，故C错误；
D、过滤网吸引颗粒物的原理是异种电荷相互吸引，故D正确。
故选：D。
4．（2025•鞍山二模）如图是家庭电路的一部分，对此电路，下列说法正确的是（ ）
A．接有保险丝的应该是零线
B．开关短路不会造成保险丝熔断
C．甲处应装用电器，乙处应装开关
D．当保险丝熔断后，可以用铜丝代替
【答案】B
【解答】解：A、为了安全，保险丝应该接到火线上，所以图中接保险丝的是火线，故A错误；
B、开关的作用是控制电路的通断，开关短路时，用电器会工作，不会造成保险丝熔断，故B正确；
C、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器，故C错误；
D、保险丝熔断后千万不能用铜丝代替，因为铜的熔点很高，在电路中电流过大时，铜丝不能自动熔断，不能起到保险的作用，故D错误。
故选：B。
5．（2025•振兴区校级一模）如图所示，是某住宅户内配电系统的方框图，结合方框图的情景，下列分析正确的是（ ）
A．空调电流过大时，①会迅速切断电流
B．当电灯开关短路时，③会自动切断电路
C．当有人触电时，漏电保护器一会自动切断电路
D．更换电灯的灯泡时，只需断开空气开关③即可
【答案】D
【解答】解：A.空调电流过大时，控制空调开关②会迅速切断电流，故A错误；
B.当电灯开关短路时，空气开关①会自动切断电路，故B错误；
C.当有人触电时，空气开关①一会自动切断电路，故C错误；
D.更换电灯的灯泡时，只需断开空气开关③即可，故D正确；
故选：D。
6．（2025•双塔区校级二模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．空气开关跳闸是一定是因为家庭电路出现短路故障
B．家用电器的金属外壳需要接地线
C．家庭电路中，有人发生触电时，漏电保护器一定跳闸
D．使用测电笔时，手可以直接接触金属体笔尖
【答案】B
【解答】解：A、空气开关跳闸是可能是因为家庭电路出现短路，也可能是用电器的总功率过大，故A错误；
B、家用电器的金属外壳需要接地线，故B正确；
C、当火线和零线中的电流不相同时，漏电保护器才会跳闸；有人触点时，漏电保护器不一定跳闸，故C错误；
D、使用测电笔时，手不可以直接接触金属体笔尖，必须接触笔尾金属体，故D错误。
故选：B。
7．（2025•开原市二模）随着新能源电动汽车的发展，为了方便给电车充电，市政部门修建了多个充电站，配备了大量的充电桩，如图所示。下列关于充电桩使用符合安全用电原则的是（ ）
A．充电枪连接线处绝缘层破损后继续使用
B．电工在维修充电桩时可以不用断开电源
C．充电桩的金属外壳必须要与大地相连接
D．充电桩起火时立刻用高压水枪迅速扑灭
【答案】C
【解答】解：A、充电枪连接线处绝缘层破损后如果继续使用，一旦人接触到破损处的导线，会造成触电事故，故A错误；
B、在维修充电桩时，一定要断开电源，防止造成触电事故，故B错误；
C、充电桩的金属外壳与大地相连，防止外壳漏电，发生触电事故，故C正确；
D、水能够导电，充电桩起火时不能用高压水枪灭火，应迅速切断电源，故D错误。
故选：C。
8．（2025•沈河区二模）4月2日沈阳一综合楼起火，41名被困群众被安全营救，但有两名消防员在抢险救援中牺牲，这两个年轻生命的牺牲重于泰山，化作照亮人间的星辰！安全教育是守护生命的“防火墙”。下列措施符合安全用电的是（ ）
A．在同一个插排上同时使用多个大功率用电器
B．手机充完电，要把充电器从插座上拔下来
C．电动自行车放在楼道内充电
D．发生电火灾时，应立刻用水灭火，以防火势快速蔓延
【答案】B
【解答】解：A、在同一个插排上同时使用多个大功率用电器，容易造成干路电流过大而引发火灾，故A不符合安全用电原则；
B、手机充完电，要把充电器从插座上拔下来，故B符合安全用电原则；
C、电动自行车放在楼道内充电是不安全的，这样容易引发火灾，故C不符合安全用电原则；
D、发生电火灾时，应先切断电源再灭火，由于生活用水是导体，所以不能直接用水浇灭，故D不符合安全用电原则。
故选：B。
9．（2025•铁岭县二模）“安全用电，珍惜生命”是每个公民应有的意识。下列关于家庭电路说法正确的是（ ）
A．电路起火时，应先用水扑灭，然后再断开电路
B．空气开关跳闸，不一定都是发生短路导致的
C．有人触电时，漏电保护器一定会迅速切断电路
D．发现有人触电后，立即用手把触电人拉离电线
【答案】B
【解答】解：A、电路起火时，应先切断电源，然后再灭火，故A错误；
B、空气开关跳闸，不一定都是发生短路导致的，也可能是用电器的总功率过大引起的，故B正确；
C、有人触电时，只有当火线和零线中的电流不同时，漏电保护器才会迅速切断电路，否则漏电保护器不切断电路，故C错误；
D、有人触电时，应首先切断电，不能用手直接拉触电人，故D错误。
故选：B。
10．（2025•锦州二模）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。下列说法中正确的是（ ）
A．电风扇短路
B．甲输电线为火线
C．电风扇与LED灯是串联关系
D．甲输电线上的b、c两点之间断路
【答案】D
【解答】解：闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光，说明LED和电风扇支路是正常的。
出现故障后，用试电笔检测插座两孔，氖管都发光，电风扇停止工作，电风扇支路断路，LED灯仍发光，说明断路的零线在bc之间。
A、如果电风扇短路，闭合开关后，电风扇不能正常工作，故A错误；
B、开关S接在火线上，乙输电线是火线，故B错误；
C、电风扇与LED灯是并联关系，故C错误；
D、甲输电线上的b、c两点之间断路，故D正确。
故选：D。
11．（2025•大连二模）“珍爱生命，规范用电”。下列做法符合安全用电要求的是（ ）
A．将开关安装在灯泡和零线之间
B．用湿抹布擦拭插座及电灯开关
C．有人触电时，立即安全切断电源
D．用电器着火时，立即用水浇灭
【答案】C
【解答】解：
A、控制灯泡的开关应安装在火线上，当开关断开时，灯泡与火线是断开的，人接触灯泡是安全的，故A不符合安全用电原则；
B、生活用水是导体，用湿抹布擦拭插座及电灯开关，容易发生触电事故，故B不符合安全用电原则；
C、遇到有人触电，应先切断电源再救人，避免救人者触电，故C符合安全用电原则；
D、用电器着火时，立即切断电源，再施救，故D不符合安全用电原则。
故选：C。
12．（2025•辽阳一模）如图所示是居民将电线插座从窗口悬挂到室外，给电瓶车充电的情景，这种“飞线”充电方式存在着很大的安全隐患。下列说法正确的是（ ）
A．给电动车充电时，电瓶相当于电源
B．夜晚，水蒸气易液化成小水珠附在插座内部，可能造成短路
C．人接触绝缘皮破损处发生触电事故是因为接触到了零线
D．正在充电的电动车着火时可用水浇灭
【答案】B
【解答】解：A、给电动车充电时，电瓶消耗电能，相当于用电器，故A错误；
B、夜晚，水蒸气易液化成小水珠附在插座内部，含杂质的液态水容易导电，会使电路短路，故B正确；
C、家庭电路中，接触火线不一定发生触电事故，但若只接触零线不会发生触电事故，故C错误；
D、家用电器发生火灾时，应立即切断电源，再灭火，不可用水浇灭，因为含杂质的水可能导电，故D错误。
故选：B。
13．（2025•建昌县二模）“珍爱生命，安全用电”是每一位公民应具备的安全意识。下列做法中，不会造成触电的是（ ）
A．
B．
C．
D．
【答案】D
【解答】解：A．根据图示可知，人站在地面上，右手接触火线，左手接触零线，电流从右手流入人体从左手和脚流出，人体触电，故A不符合题意；
B．根据图示可知，人站在绝缘凳上，右手接触火线，左手接触零线，电流从右手流入人体从左手流出，人体触电，故B不符合题意；
C．根据图示可知，人站在地面上，右手接触火线，电流从右手流入人体从脚流出，人体触电，故C不符合题意；
D．根据图示可知，人站在绝缘凳上，右手接触火线，人体带了火线的电，但是电流没有流过人体，不会触电，故D符合题意。
故选：D。
14．（2025•浑南区二模）下列关于安全用电的说法正确的是（ ）
A．控制灯泡的开关应接在零线和灯泡之间
B．只要家里安装漏电保护器，人就一定不会触电了
C．使用试电笔时，手不能触碰到试电笔的任何金属部分
D．为了确保安全用电，我们不要接触低压带电体
【答案】D
【解答】解：A、控制灯泡的开关应接在火线和灯泡之间，故A错误；
B、安装了漏电保护器，不能保证人一定不触电，故B错误；
C、使用试电笔时，手必须接触笔尾金属体，故C错误；
D、为了确保安全用电，我们不要接触低压带电体，故D正确。
故选：D。
15．（2025•辽宁模拟）关于家庭电路和安全用电下列说法正确的是（ ）
A．空气开关跳闸后立即手动复位
B．电路中电流过大，漏电保护器会自动切断电路
C．电能表可以直接测量用电器的功率
D．金属外壳的家用电器一定要使用三脚插头
【答案】D
【解答】解：A、空气开关跳闸后，应检查电路，排除故障完后再合上开关，故A错误；
B、进户线中流入的电流I1和流出的电流I2，当I1和I2的差异达到一定值，漏电保护断路器便会迅速自动切断电路，故家庭电路电流过大时，熔断丝会熔断（空气开关会断开），但漏电保护器不会切断，故B错误；
C．电能表是测量用电器消耗电能多少的仪表，不是测量电功率的仪器，故C错误；
D、将冰箱等有金属外壳的用电器的金属外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，有金属外壳的家用电器一定要使用三脚插头，故D正确。
故选：D。
16．（2025•连山区二模）电动汽车环保节能。如图，某款电动汽车在充电桩上充电时的情景，下列相关说法正确的是（ ）
A．充电桩的外壳应该接在零线上
B．充电时，车上蓄电池相当于用电器
C．充电桩的功率越大，消耗的电能越多
D．充电时，若充电桩起火，应迅速浇水灭火
【答案】B
【解答】解：A、安装充电桩时，为了安全，要接地线，不能接零线，故A错误；
B、当车上蓄电池处于充电状态时，它消耗电能，相当于用电器，故B正确；
C、由W＝Pt可知，充电桩的功率越大，时间未知，所以不能判断消耗的电能越多，故C错误；
D、充电时，若充电桩起火，应迅速切断电源，不可浇水灭火，故D错误。
故选：B。
17．（2025•新民市二模）“安全用电，远离危险。”下列做法符合安全用电原则的是（ ）
A．电器起火，用水扑灭
B．更换灯泡前先断开开关
C．空调使用两孔插座
D．开关接在零线和电灯之间
【答案】B
【解答】解：A、电器起火时，应立即切断电源，绝对不能带电用水将火扑灭，故A错误；
B、要在断开电源开关的情况下更换灯泡，故B正确；
C、有金属外壳的用电器，金属外壳要接地，故空调要使用三脚插头和三孔插座，故C错误；
D、控制电灯的开关应接在火线和灯泡之间，故D错误。
故选：B。
18．（2025•顺城区二模）安全用电是中学生必备基本常识，下列关于家庭电路和安全用电说法正确的是（ ）
A．家庭电路着火迅速用冷水浇灭
B．大功率用电器也可以使用二脚插头
C．发生触电事故，应先切断电源再进行抢救
D．控制用电器的开关应接在零线和用电器之间
【答案】C
【解答】解：A．家庭电路着火应迅速切断电源，再进行灭火，故A错误；
B．大功率用电器必须使用三脚插头，通过三孔插座来进行接地，防止漏电时发生触电事故，故B错误；
C．发生触电事故，应先切断电源，使人脱离电路，再进行抢救，故C正确；
D．家庭电路中，用电器的开关应该接在火线与该用电器之间，便于在用电器发生故障时，断开用电器与火线之间的连接，便于检修，故D错误。
故选：C。
19．（2025•溪湖区校级模拟）“珍爱生命，安全用电”，下列做法不符合安全用电要求的是（ ）
A．用电器起火时，要先切断电源再灭火
B．冰箱等有金属外壳的用电器应使用三线插头
C．空气开关“跳闸”时，重新合上即可
D．使用试电笔辨别零线、火线时，手不能接触金属笔尖
【答案】C
【解答】解：A．生活中的水是导体，可能会导致触电事故。先切断电源可以避免在灭火过程中电流通过人体，从而保障人身安全，故A不符合题意；
B．有金属外壳的用电器在使用过程中，金属外壳可能会因漏电而带电。如果使用两线插头，漏电时电流无法导入大地，人接触金属外壳就会发生触电事故。而三线插头中有一根地线，当用电器漏电时，地线可以将电流导入大地，从而避免人触电，故B不符合题意；
C．空气开关“跳闸”的原因可能是电路中发生短路，也可能是电路中用电器总功率过大。应先查明原因，排除故障后再重新合上，该做法不符合安全用电要求，故C符合题意；
D．使用试电笔时，手必须接触试电笔的笔尾金属体，这样才能使人体、试电笔和大地构成闭合回路，当试电笔接触火线时，有微弱电流通过试电笔和人体流入大地，氖管才会发光。如果手接触金属笔尖，当试电笔接触火线时，电流会直接通过人体，造成触电事故。该做法符合安全用电，故D不符合题意。
故选：C。
20．（2025•抚顺一模）随着新能源电动汽车销量增长，充电桩的安装得到了普及。下列说法正确的是（ ）
A．充电桩安装接地线可以防止充电时漏电造成危害
B．由于充电时电流很大，充电导线越细越安全
C．若充电桩起火，应迅速用水扑灭
D．有经验的电工在维修充电桩时，不必断开电源
【答案】A
【解答】解：A．充电桩外壳常采用铝合金材料，铝合金是导体，安装时需连接地线，让漏电电流通过地线导入大地，为防止漏电造成触电事故，从而保证人员和设备的安全，故A正确；
B．根据P＝UI可知，在功率一定时，电压较高，电流相对较小，但考虑到实际情况，充电桩的峰值功率高达500kW，即使在高电压下，电流也并不小。根据Q＝I2Rt，为了减少导线上产生的热量，避免导线过热引发安全问题，应配套粗一些的导线，这样可以减小导线电阻，从而更安全，故B错误；
C．若充电桩起火，不能迅速用水扑灭，因为生活用水是导体，可能会引发触电事故，应该使用干粉灭火器等专用灭火设备，故C错误；
D．有经验的电工在维修充电桩时，也必须断开电源，以确保人身安全，故D错误。
故选：A。
21．（2025•丹东模拟）生活中，我们应“珍爱生命，规范用电”。下列符合家庭用电安全的是（ ）
A．控制灯泡的开关应该接在火线和灯泡之间
B．正确使用试电笔时，手不能接触试电笔的金属部分
C．家庭电路中的保险丝熔断后，可以用铜丝暂时代替
D．造成家庭电路中空气开关“跳闸”的原因一定是发生了短路
【答案】A
【解答】解：A、控制灯泡的开关应该接在火线和灯泡之间，故A正确；
B、正确使用试电笔时，手不能接触试电笔的笔尖金属体，必须接触笔尾金属体，故B错误；
C、家庭电路中的保险丝熔断后，不可以用铜丝暂时代替，应该更换相同规则的保险丝，故C错误；
D、造成家庭电路中空气开关“跳闸”的原因可能是发生了短路，也可能是用电器的总功率过大，故D错误。
故选：A。
22．（2025•本溪一模）关于家庭电路和安全用电下列说法正确的是（ ）
A．为了用电安全，开关应接在用电器和零线之间
B．在使用试电笔时，手不能与试电笔上的任何金属部分接触
C．当电路中电流过大时，空气开关能切断电路，这样的设计是为了防止发生触电事故
D．使用三脚插头和三孔插座能防止因用电器外壳带电而使人触电
【答案】D
【解答】解：A、在接用电器时，开关必须串联在火线和用电器之间，这样断开开关时，用电器与火线不相连，更换维修时会更安全，故A错误；
B、使用试电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故B错误；
C、家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时（即电流过大时），空气开关会自动切断电路，但空气开关不能防止发生触电事故，故C错误；
D、三脚插头接入三孔插座后，金属外壳接地，能防止万一外壳带电时对人造成伤害，故D正确。
故选：D。
23．（2025•锦州一模）现代生活离不开电，树立安全用电的意识非常重要。如图做法中符合安全用电原则的是（ ）
A．将冰箱的金属外壳接地
B．给手机充完电后未拔掉充电器
C．在浴室给电动剃须刀充电
D．在高压电线下钓鱼
【答案】A
【解答】解：
A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A符合安全用电原则；
B、手机充完电及时拔掉充电器是为了节能和安全，故B不符合安全用电原则；
C、生活用水是导体，在浴室给电动剃须刀充电，因为湿度较大，易发生触电事故，故C不符合安全用电原则；
D、在高压电线下钓鱼，容易发生触电事故，故D不符合安全用电原则。
故选：A。
24．（2025•皇姑区校级模拟）下列关于安全用电的说法正确的是（ ）
A．图甲，人体会触电，此时位于a处的空气开关会自动切断电路
B．图乙，闭合开关时，灯泡会发光，b点会使试电笔发光
C．图丙，c处断路时，冰箱会立即停止工作
D．图丁，使用试电笔时手要接触笔尾的金属体
【答案】D
【解答】解：A．人体发生触电时，若是由于不小心碰到火线且站在地面上，则漏电保护器会自动断开电路，故A错误；
B．图乙，闭合开关时，灯泡会发光，b点与零线相连，试电笔的氖管不会发光，故B错误；
C．若三线插头的地线断路，人会有触电的危险，不会影响正常用电器的工作情况，故C错误；
D．使用试电笔时，手指要按住笔尾的金属帽或者笔卡，才能形成通路，故D正确。
故选：D。
25．（2025•鞍山模拟）安全用电意识强，家庭和谐又安康。下列做法中符合安全用电原则的是（ ）
A．将洗衣机的金属外壳接地
B．用手指触碰插座的插孔
C．用湿抹布擦正在发光的灯泡
D．将电动车停放在楼道充电
【答案】A
【解答】解：A、将洗衣机的金属外壳接地，可避免因漏电而引发触电事故，故A符合安全用电原则；
B、用手指触碰插座的插孔容易造成触电事故，故B不符合安全用电原则；
C、生活用水是导体，用湿抹布擦正在发光的灯泡，容易造成触电事故，故C不符合安全用电原则；
D、将电动车停放在楼道充电，容易引发火灾，应到集中充电区域进行充电，故D不符合安全用电原则。
故选：A。
26．（2025•铁岭县一模）家庭电路和安全用电的说法正确的是（ ）
A．检查和维修电路时，必须首先切断电源
B．使用测电笔时手不能接触笔上任何金属体
C．只有大功率用电器才需使用三孔插座
D．灯的开关可以接在零线和灯泡之间
【答案】A
【解答】解：A、检查和维修电路时，必须首先切断电源，故A正确；
B、使用测电笔时手必须接触笔尾金属体，不能接触笔尖金属体，故B错误；
C、带金属外壳的用电器必须使用三孔插座，故C错误；
D、灯的开关可以接在火线和灯泡之间，故D错误。
故选：A。
27．（2025•绥中县一模）如图甲所示是部分家庭电路的简化图，下列说法正确的是（ ）
A．当空气开关自动切断电路时，一定是电路发生了短路
B．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
C．插入插座的电视和台灯在电路中是串联的
D．用图乙的试电笔判断插座的零线和火线时，手碰到笔尾金属体是十分危险的
【答案】B
【解答】解：A、当空气开关自动切断电路时，可能是短路的原因，也可能是用电器的总功率过大，故A错误；
B、三孔插座的上孔接地线，电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地，故B正确；
C、插入插座的电视和台灯在电路中是并联的，故C错误；
D、用试电笔辨别火线和零线时，手必须碰到笔尾金属体，因为试电笔内有阻值很大的电阻，此时通过人体的电流极小，不会对人体造成伤害，故D错误。
故选：B。
28．（2025•新抚区模拟）2025年3月13日，河北保定一男子在高压电线下钓鱼发生触电事故，非常危险。下列符合安全用电原则的是（ ）
A．发现家用电器或电线失火时，应立即泼水救火
B．在户外遇到雷雨的时候，不能到大树下避雨
C．天气晴朗时可在电线上晾晒衣服
D．控制用电器的开关连接在零线和用电器之间
【答案】B
【解答】解：A、通常情况下水容易导电，发现家用电器或电线失火时，若泼水救火，电流会通过水传到人体上，使人体触电，故A错误；
B、大树是地面的尖端突起物，易受雷击，在树下避雨极其危险，所以在户外遇到雷雨的时候，不能到大树下避雨，故B正确；
C、湿衣服容易导电，在电线上晾晒衣服容易发生触电事故，故C错误；
D、为了用到安全，用电器的开关装在火线与用电器中间，故D错误。
故选：B。
29．（2025•沈阳一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A．可以用湿手直接拔插头
B．更换灯泡前要先断开开关
C．发现有人触电应直接用手拉开触电者
D．控制用电器的开关应接在零线和用电器之间
【答案】B
【解答】解：A、生活用水是导体，用湿手直接拔插头容易触电，故A错误；
B、更换灯泡前应断开电源开关，以防止人接触用电器时触电，故B正确；
C、发现有人触电后，应立即切断电源，再施救，故C错误；
D、家庭电路中，控制电灯的开关应接在火线和电灯之间，断开时电灯不带电，故D错误。
故选：B。
30．（2025•铁西区模拟）如图所示是小明设计的家庭电路图，下列分析正确的是（ ）
A．保险盒接法正确，保险盒应该安装在零线上
B．两孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．将一盏落地灯刚接入该三孔插座时，保险丝烧断，原因是插座出现短路
【答案】B
【解答】解：A．为了起到保护电路的作用，保险盒应该安装在火线上，故A错误；
B．两孔插座应按照左端导线接在零线上，右端导线接在火线上，故两孔插座接法错误，故B正确；
C．开关和灯泡连接时，开关接在火线和用电器之间，所以开关和灯泡接法错误，故C错误；
D．将一盏落地灯刚接入该三孔插座时，保险丝烧断，不可能是插座出现短路，因为插座原来就在电路中，故D错误。
故选：B。
31．（2025•鞍山模拟）如图甲为某家庭电路的部分电路，下列说法正确的是（ ）
A．控制照明灯的开关应接在图中的a处
B．电能表能测量一段时间内消耗电能的多少
C．保险丝熔断后，可以临时用一段铜线代替
D．如图乙是使用试电笔检测的正确方式
【答案】B
【解答】解：A、双孔插座的正确接法是左边接零线，右边接火线，控制照明灯的开关应接在图中的b处，接在火线上，故A错误；
B、电能表能测量一段时间内消耗电能的多少，故B正确；
C、保险丝熔断后，不可以临时用一段铜线代替，应该更换相同规格的保险丝，故C错误；
D、图中的试电笔没有用手接触笔尾金属体，故D错误。
故选：B。
32．（2025•千山区模拟）图甲为家庭电路部分电路，下列相关说法中正确的是（ ）
A．电能表转得越快，说明消耗的电能越多
B．想要判断插座哪边是火线，可以用图乙的方式使用螺丝刀型试电笔检测
C．控制灯泡的开关需要接在b处
D．保险丝总是熔断，可以使用铜丝替换
【答案】C
【解答】解：A．电能表转得越快，说明消耗的电能越快，不能说明消耗的电能越多。故A错误；
B．试电笔的使用方法：笔尖接触被测导线，手接触尾部金属体，使火线、试电笔、人体、大地形成通路，故B错误；
C．控制灯泡的开关必须接在火线和灯泡之间，根据图中保险丝的位置，可知上面一根为火线，控制灯泡的开关需要接在b处。故C正确；
D．保险丝一旦熔断，应先查清熔断的原因再更换，故D错误。
故选：C。
33．（2025•双塔区校级模拟）随着国民经济不断发展，百姓的家用电器不断更新、增多。下列有关家庭电路及安全用电说法不正确的是（ ）
A．家用电器之间采用的并联
B．同时开启的用电器越多，电路的总电阻越大
C．同时开启的用电器越多，总功率会越大
D．家用电器短路时，空气开关会跳闸
【答案】B
【解答】解：A、家庭电路的各个用电器互不影响，是并联的，故A正确；
B、同时开启的用电器越多，电路的总电阻越小，故B错误；
C、用电器的总功率等于各个用电器的功率之和，同时开启的用电器越多，总功率会越大，故C正确；
D、家用电器短路时，电路中的电流会很大，超过空气开关允许的最大电流时，空气开关会跳闸，故D正确。
故选：B。
34．（2025•鞍山模拟）下列图中关于安全用电的阐述正确的是（ ）
A．图甲，将冰箱的金属外壳接地
B．图乙，试电笔辨别火线和零线的使用方法
C．图丙，人站在地上，触摸火线，不会触电
D．图丁，雷雨天站在大树下避雨
【答案】A
【解答】解：A．图甲，有金属外壳的家用电器要接地线，避免漏电时，发生触电事故，故A正确；
B．试电笔辨别火线和零线时，手指要接触测电笔的金属笔尾，故B错误；
C．图丙，人站在地上，触摸火线，电流从火线出发，经过人体、流向大地，形成通路，会触电，故C错误；
D．图丁，雷雨天不要站在大树下避雨，容易被雷电击中，故D错误。
故选A。
35．（2025•清原县一模）电是把双刃剑，它在造福人类的同时也带来了安全隐患。下列说法正确的是（ ）
A．图甲：手指与测电笔笔尾的金属体接触会触电
B．图乙：可以使用湿抹布去擦拭正在发光的台灯
C．图丙：如果电路开路（断路）就会引起空气开关跳闸
D．图丁：用三脚插头是为了让洗衣机的金属外壳接地
【答案】D
【解答】解：A、图甲：手指与测电笔笔尾的金属体接触不会触电，构成通路，氖管发光，故A错误；
B、图乙：不可以使用湿抹布去擦拭正在发光的台灯，这样会触电，故B错误；
C、图丙：如果电路短路或者用电器的总功率过大就会引起空气开关跳闸，故C错误；
D、图丁：用三脚插头是为了让洗衣机的金属外壳接地，故D正确。
故选：D。
36．（2025•辽宁一模）“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在校园中必须注意安全，珍视生命。关于家庭电路与安全用电，下列说法正确的是（ ）
A．教室里的灯和广播是串联关系
B．空气开关跳闸，一定是因为电路中发生了短路
C．不要用湿抹布，清洁电视屏幕
D．使用试电笔时，手若接触笔尾金属体就会发生触电事故
【答案】C
【解答】解：
A、教室里的灯和广播工作时互不影响，是并联的，故A错误；
B、家庭电路中，空气开关跳闸可能是因为电路发生了短路，也可能是电路的总功率过大，故B错误；
C、生活用水是导体，用湿抹布清洁电视屏幕时容易发生触电事故，故C正确；
D、使用试电笔时，手指不能接触笔尖金属体，但要接触笔尾金属体，故D错误。
故选：C。
37．（2025•铁东区模拟）下列四幅图中符合安全用电原则的是（ ）
A．将冰箱外壳接地
B．用湿布擦带电的插座
C．多个大功率用电器同时使用一个插座
D．开关接在零线和用电器之间
【答案】A
【解答】解：A．有金属外壳的用电器，外壳要保持良好接地，这样当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A符合安全用电与保护原则；
B．由于湿抹布是导体，所以当用湿抹布接触带电体时，可能会使电流通过人体与大地形成通路，使人触电，故B不符合安全用电与保护原则；
C．电路中电流过大的原因有两个，一是短路；二是家中使用用电器的总功率过大，所以多个大功率用电器同时使用一个插座，将会使电路中的电流过大，引起火灾，故C不符合安全用电与保护原则；
D．灯的正确接法是：火线首先接入开关，然后进入灯泡顶端的金属点，最后零线直接进入灯泡的螺旋套；若开关接在零线和灯泡之间，火线直接接在灯泡时，则当断开开关时，火线和灯泡依然相连，当触及灯泡会发生触电事故，所以开关要接在灯泡和火线之间，故D不符合安全用电与保护原则。
故选：A。
38．（2025•皇姑区模拟）如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（ ）
A．保险盒接法正确，可以确保人员的用电安全
B．二孔插座接法正确，接入用电器后能正常工作
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】D
【解答】解：A．图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A错误；
B．图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故B错误；
C．电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故C错误；
D．三孔插座接法正确，有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D正确；
故选：D。
39．（2025•辽宁模拟）“安全教育平台”是一款网络教学平台，为中小学生提供一些安全用电常识。下列是网络教学平台中的一些案例，你认为正确的是（ ）
A．若家庭电路起火，应迅速用水灭火
B．把三脚插头改成两脚插头使用
C．使用试电笔时，手要接触笔尖金属部分
D．具有金属外壳的家用电器应使用三脚插头
【答案】D
【解答】解：A、电器起火要先切断电源。因生活用水是导体，电器起火不能立即用水灭火，会造成触电事故，故A 错误；
BD、带有金属外壳的用电器，其金属外壳一定要通过三孔插座接地，把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故B错误、D正确；
C、使用试电笔辨别火线时，一定要用手接触笔尾的金属部分，但不能用手触及试电笔前端的金属笔尖，这样会造成人身触电事故，故C错误。
故选：D。
40．（2025•新宾县二模）关于家庭用电，下列符合安全用电原则的是：（ ）
A．甲位置安装电灯，乙位置安装开关
B．用湿手拨动开关
C．使用试电笔时，手应接触笔后端的金属部分
D．多个大功率的用电器同时使用
【答案】C
【解答】解：A.家庭电路中安装灯泡时，开关要接到火线上，然后接灯泡，故A不符合安全用电原则。
B.用湿手去拨动开关，易造成触电事故，故B不符合安全用电原则。
C.使用试电笔时手应接触笔后端的金属部分，不能接触尖端的金属体，故C符合安全用电原则。
D.多个大功率的用电器，同时使用，会使电路中的电流过大，产生大量的热量，温度升高，导线易燃烧，容易引发火灾，故D不符合安全用电原则。
故选：C。
41．（2025•新宾县二模）厨房中涉及到很多物理知识。下列分析正确的是（ ）
A．电饭锅的插头插入插座空气开关跳闸原因是发生了断路
B．从冰箱冷冻室里取出的冻肉，由于温度低，所以没有内能
C．用超导体制作电饭锅的电热丝，发热效果更好
D．刚洗过的碗，碗壁上沾有水珠，是因为分子间存在引力
【答案】D
【解答】解：A、电饭锅的插头插入插座空气开关跳闸原因是发生了短路，故A错误；
B、从冰箱冷冻室里取出的冻肉，温度低，内能小，故B错误；
C、超导体的电阻为零，不能用来制作发热体，故C错误；
D、刚洗过的碗，碗壁上沾有水珠，是因为分子间存在引力，故D正确。
故选：D。
42．（2025•凤城市一模）有关生活用电，下列说法正确的是（ ）
A．灯与控制它的开关是串联的，与插座也是串联的
B．家里正在工作的用电器发生短路，会烧坏该用电器
C．为了电路安全，保险丝应选熔点高的材料制作
D．三脚插头的最长脚的作用是将用电器金属外壳与大地相连
【答案】D
【解答】解：A、灯与控制它的开关是串联的，灯和插座上连接的用电器是并联的，故A错误；
B、家里正在工作的用电器发生短路，电流不流过用电器，不会烧坏该用电器，但会烧坏连接它的导线，故B错误；
C、保险丝应选电阻大、熔点低的材料制作，当电流过大时及时熔断保护电路，故C错误；
D、三脚插头的最长脚的作用是将用电器金属外壳与大地相连，防止因外壳漏电而发生触电事故，故D正确。
故选：D。
二．多选题（共4小题）
（多选）43．（2025•和平区二模）关于生活中的物理知识，下列说法正确的是（ ）
A．金鱼吐出的气泡在水中上升时体积会变大
B．洗手池排水管的“反水弯”利用了连通器原理
C．家庭电路正常工作时，零线中没有电流通过
D．飞机获得升力利用了流速越大的位置压强越小的道理
【答案】ABD
【解答】解：A、金鱼吐出的气泡在水中上升时压强减小，体积会变大，故A正确；
B、洗手池排水管的“反水弯”利用了连通器原理，故B正确；
C、家庭电路正常工作时，零线中有电流通过，并且和火线中的电流相等，故C错误；
D、飞机获得升力利用了流速越大的位置压强越小的道理，故D正确。
故选：ABD。
（多选）44．（2025•和平区模拟）如图，是生活中常用的一个插线板，下列说法正确的是（ ）
A．插孔之间是并联的
B．插线板的塑料外壳是绝缘体
C．若指示灯损坏，插孔一定不能提供电压
D．插线板上不要同时使用多个大功率的用电器
【答案】ABD
【解答】解：A、各插孔工作时互不影响，是并联的，故A正确；
B、插线板的塑料外壳不容易导电，是绝缘体，故B正确；
C、指示灯与插孔之间是并联的，指示灯不工作时，插孔的两端仍然可以提供电压，故C错误；
D、若多个大功率用电器插在同一插线板上同时使用，会使得家庭电路电流过大，容易诱发火灾，所以，插线板上不要同时使用多个大功率的用电器，故D正确。
故选：ABD。
（多选）45．（2025•大东区二模）对于家庭电路中的漏电保护器和空气开关的作用，以下说法正确的是（ ）
A．发生如图甲触电时，漏电保护器会迅速切断电流，对人身起到保护作用
B．发生如图乙触电时，漏电保护器会迅速切断电流，对人身起到保护作用
C．发生如图所示的两种触电时，空气开关都不会切断电路
D．当电路发生短路时，空气开关会自动切断电路
【答案】BCD
【解答】解：A、发生如图甲触电时，火线和零线中的电流相同，漏电保护器不会切断电流，对人身起不到保护作用，故A错误；
B、发生如图乙触电时，火线和零线中的电流不同，漏电保护器会迅速切断电流，对人身起到保护作用，故B正确；
C、发生如图所示的两种触电时，电流不是很大，空气开关都不会切断电路，故C正确；
D、当电路发生短路时，空气开关会自动切断电路，故D正确。
故选：BCD。
（多选）46．（2025•金州区一模）“珍爱生命，安全用电”，下列做法符合安全用电要求的是（ ）
A．用电器起火时，要先切断电源再灭火
B．冰箱等有金属外壳的用电器应使用三线插头
C．空气开关“跳闸”时，重新合上即可
D．使用试电笔辨别零线、火线时，手不能接触金属笔尖
【答案】ABD
【解答】解：A、用电器起火时，要先切断电源再灭火，故A正确；
B、冰箱等有金属外壳的用电器应使用三线插头和三孔插座，故B正确；
C、空气开关“跳闸”时，应该排除故障后再合上开关，故C错误；
D、使用试电笔辨别零线、火线时，手不能接触金属笔尖，故D正确。
故选：ABD。
三．填空题（共9小题）
47．（2025•沈河区二模）夏季是雷电多发季节，由于雷电容易击中较高的树木，所以雷雨天我们 不能 （选填“能”或“不能”）在大树下避雨。当雷电劈中树木时，强电流通过树身会产生大量的热，使树木中的水分发生汽化现象，形成高温高压的水蒸气，这些气体体积迅速膨胀对树木 做功 ，会将树木劈开，甚至达到树木的着火点使树木着火。
【答案】不能；做功。
【解答】解：雷雨天我们不能在大树下避雨。当雷电劈中树木时，强电流通过树身会产生大量的热，使树木中的水分发生汽化现象，形成高温高压的水蒸气，这些气体体积迅速膨胀对树木做功，会将树木劈开，甚至达到树木的着火点使树木着火。
故答案为：不能；做功。
48．（2025•本溪二模）用电安全是我们生活中时刻需要注意的问题，例如，为了防止因电路发生 短路 或用电器总功率过大，使电路中电流过大发生火灾，我们需要安装 空气开关 。
【答案】短路；空气开关。
【解答】解：为了防止因电路发生短路或用电器总功率过大，使电路中电流过大发生火灾，我们需要安装空气开关。
故答案为：短路；空气开关。
49．（2025•铁岭县一模）现代社会离不开电，请写出以下家庭用电中的器材或设备的名称。辨别零线和火线用 测电笔 ；记录电路消耗的电能用 电能表 。
【答案】见试题解答内容
【解答】解：现代社会离不开电。家庭用电中用测电笔辨别零线和火线；用电能表记录电路消耗的电能。
故答案为：测电笔；电能表。
50．（2025•沙河口区一模）如图，个别居民将电线插座从窗口悬挂到室外给电瓶车充电。这样做的安全隐患是：①电线暴露在室外绝缘皮易磨损和老化，人接触到裸露的 火 （填“火”或“零”）线，会触电。②下雨天，雨水可能进入插座，导致电路 短路 ，发生火灾。
【答案】火；短路。
【解答】解：个别居民将电线插座从窗口悬挂到室外给电瓶车充电。这样做的安全隐患是：①电线暴露在室外绝缘皮易磨损和老化，人接触到裸露的火线，会触电。②下雨天，雨水可能进入插座，导致电路短路，发生火灾。
故答案为：火；短路。
51．（2025•兴隆台区校级模拟）如图所示，电路中画“×”处表示断路之处，开关S断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是 B 点。
【答案】B
【解答】解：开关S断开后，用测电笔测试电路中A、B、C三点，只有B与火线相连，故氖管会发光。
故答案为：B。
52．（2025•甘井子区模拟）在家庭电路中，为了保证用电安全，应将控制电灯的开关接在电灯和 火 线（填“火”或“零”）之间。在使用试电笔辨别火线和零线时，如果试电笔接触的导线是火线，氖管 会 （“会”或“不会”）发光。
【答案】火；会。
【解答】解：（1）为了用电安全，在家庭电路中，开关应接在火线和电灯之间；
（2）用试电笔可以区分火线和零线，使氖管发光的是火线。
故答案为：火；会。
53．（2025•中山区一模）“珍爱生命，安全用电”是同学们日常生活必须具备的安全意识。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 大地 相连；用电器的总功率过大是家庭电路中电流过大的原因之一，另一个原因是 短路 。
【答案】大地；短路。
【解答】解：生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与大地相连；用电器的总功率过大是家庭电路中电流过大的原因之一，另一个原因是短路。
故答案为：大地；短路。
54．（2025•望花区模拟）如图所示为浴室中带有防水罩的插座，这是为了防止插座中进水而造成电路 短路 。若有人触电时，应立即切断 电源 。
【答案】短路；电源。
【解答】解：浴室中带有防水罩的插座，这是为了防止插座中进水而造成电路短路。若有人触电时，应立即切断电源。
故答案为：短路；电源。
55．（2025•沈阳模拟）在如图甲所示的家庭电路中，闭合开关S后电灯L不亮，小王猜测是灯泡L短路。于是他用试电笔测试A点，发现氖管 发光 （选填“发光”或“不发光”），则他的猜测是错误的。为了进一步确定灯不亮的原因，他取下保险丝，接入一个与L规格相同的灯泡L1，如图乙所示，若闭合开关后，L1也不亮，则故障可能是灯L 断路 。
【答案】发光；断路。
【解答】解：在如图甲所示的家庭电路中，闭合开关S后电灯L不亮，小王猜测是灯泡L短路。于是他用试电笔测试A点，发现氖管发光，说明保险丝没有熔断，不是短路引起的，小王的猜想是错误。
为了进一步确定灯不亮的原因，他取下保险丝，接入一个与L规格相同的灯泡L1，如图乙所示，若闭合开关后，L1也不亮，则故障可能是灯L断路，如果L短路，则L1应该正常发光。
故答案为：发光；断路。
四．作图题（共5小题）
56．（2025•大东区二模）教室里采用多盏“220V，36W”的LED灯进行照明，提供适当的光照强度和均匀度。请将图中的LED灯和开关接入电路，使开关同时控制两盏灯正常工作。
【答案】。
【解答】解：由于LED灯的额定电压为220V，则两盏灯都能正常工作时，则两个灯泡是并联的，开关同时控制两盏灯，开关串联在干路上，并且开关接在LED灯和火线之间，如图所示：
。
57．（2025•普兰店区一模）如图甲，家用插线板上的开关同时控制指示灯和插座。指示灯损坏，插座仍可正常使用。在图乙中将开关、插座、带有分压电阻的指示灯连接到电源线上。
【答案】。
【解答】解：指示灯损坏，插孔仍可正常使用，带有分压电阻的灯泡和插孔是并联的；三孔插孔根据“左零右火，上接地”原则接入电路；
开关接在灯泡、插孔和火线之间控制火线使用更安全，连接电路如下图所示：
。
58．（2025•清原县一模）如图甲所示是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模块，可接收开关灯指令、颜色指令、亮度指令；小夜灯和三孔插座由开关控制，并且可以独立工作，请在图乙中用笔画线代替导线将电路补充完整。
【答案】
【解答】解：小夜灯和三孔插座并联；开关接在火线上并能同时控制插座和小夜灯；三孔插座的正确接法是“左零右火上接地”。如图所示：
。
59．（2025•金州区一模）如图所示，是未完成的家庭电路三孔插座和电灯电路图，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路。
【答案】
【解答】解：（1）三孔插座的连接：上孔接地线，左孔接零线，右孔接火线；
（2）开关与灯的连接：火线先接开关，再接灯泡的金属点，零线直接连接螺旋套，如图所示：
60．（2025•辽宁一模）图甲为带开关和USB接口的插座。开关断开时，USB接口和三孔插座都不能工作；开关闭合时，USB接口和三孔插座都能独立工作。请将乙图中的电路图补充完整。
【答案】见试题解答内容
【解答】解：由图知，上边的电线能使测电笔的氖管发光为火线，下边的为地线，中间的为零线；
由题知，三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接口由总开关控制，说明开关在干路上，由此按家庭电路连接的要求补画电路如图所示：
题号
1
2
3
4
5
6
7
8
9
10
11
答案
A
C
D
B
D
B
C
B
B
D
C
题号
12
13
14
15
16
17
18
19
20
21
22
答案
B
D
D
D
B
B
C
C
A
A
D
题号
23
24
25
26
27
28
29
30
31
32
33
答案
A
D
A
A
B
B
B
B
B
C
B
题号
34
35
36
37
38
39
40
41
42
答案
A
D
C
A
D
D
C
D
D
题号
43
44
45
46
答案
ABD
ABD
BCD
ABD
