2025年江西省各地市中考物理模拟试题分类精选考点19 生活用电（Word版附解析）

这是一份2025年江西省各地市中考物理模拟试题分类精选考点19 生活用电（Word版附解析），共24页。试卷主要包含了插脚是与洗衣机的金属外壳相连的，金属体，会立即跳闸，保护人体安全等内容，欢迎下载使用。

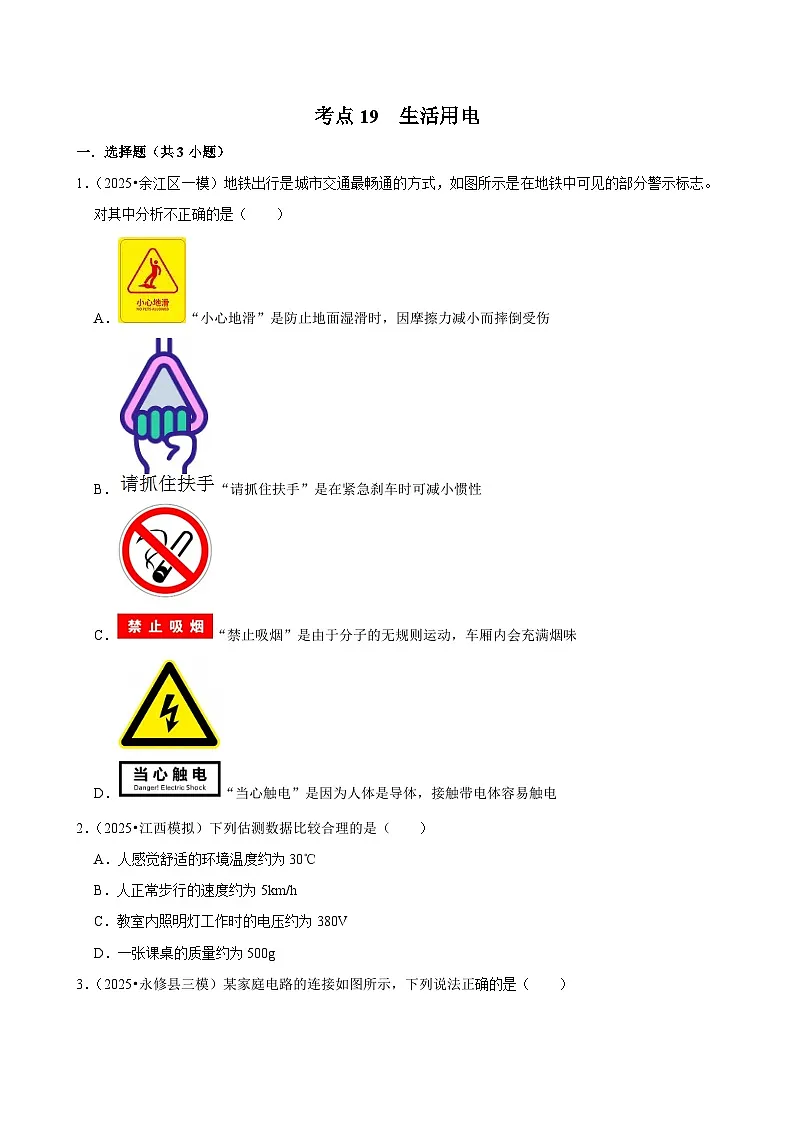

1．（2025•余江区一模）地铁出行是城市交通最畅通的方式，如图所示是在地铁中可见的部分警示标志。对其中分析不正确的是（ ）
A．“小心地滑”是防止地面湿滑时，因摩擦力减小而摔倒受伤
B．“请抓住扶手”是在紧急刹车时可减小惯性
C．“禁止吸烟”是由于分子的无规则运动，车厢内会充满烟味
D．“当心触电”是因为人体是导体，接触带电体容易触电
2．（2025•江西模拟）下列估测数据比较合理的是（ ）
A．人感觉舒适的环境温度约为30℃
B．人正常步行的速度约为5km/h
C．教室内照明灯工作时的电压约为380V
D．一张课桌的质量约为500g

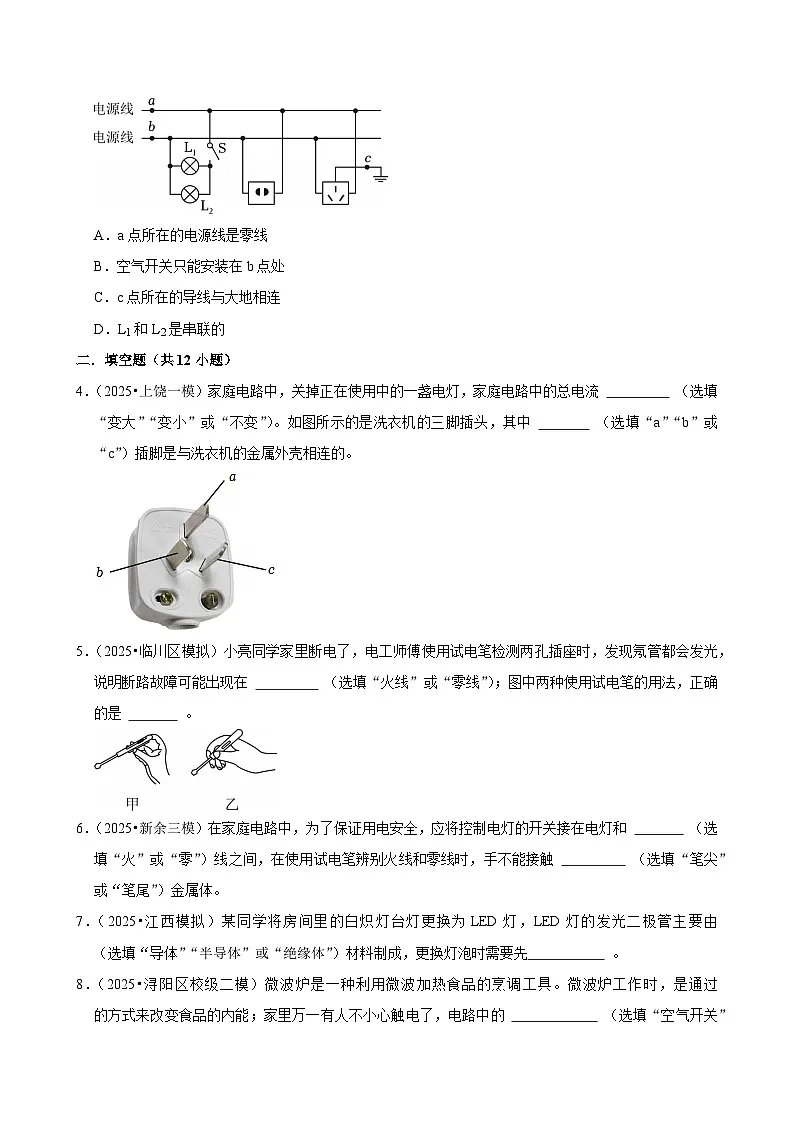

3．（2025•永修县三模）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．L1和L2是串联的
二．填空题（共12小题）
4．（2025•上饶一模）家庭电路中，关掉正在使用中的一盏电灯，家庭电路中的总电流 （选填“变大”“变小”或“不变”）。如图所示的是洗衣机的三脚插头，其中 （选填“a”“b”或“c”）插脚是与洗衣机的金属外壳相连的。
5．（2025•临川区模拟）小亮同学家里断电了，电工师傅使用试电笔检测两孔插座时，发现氖管都会发光，说明断路故障可能出现在 （选填“火线”或“零线”）；图中两种使用试电笔的用法，正确的是 。
6．（2025•新余三模）在家庭电路中，为了保证用电安全，应将控制电灯的开关接在电灯和 （选填“火”或“零”）线之间，在使用试电笔辨别火线和零线时，手不能接触 （选填“笔尖”或“笔尾”）金属体。
7．（2025•江西模拟）某同学将房间里的白炽灯台灯更换为LED灯，LED灯的发光二极管主要由 （选填“导体”“半导体”或“绝缘体”）材料制成，更换灯泡时需要先 。
8．（2025•浔阳区校级二模）微波炉是一种利用微波加热食品的烹调工具。微波炉工作时，是通过 的方式来改变食品的内能；家里万一有人不小心触电了，电路中的 （选填“空气开关”或“漏电保护器”）会立即跳闸，保护人体安全。

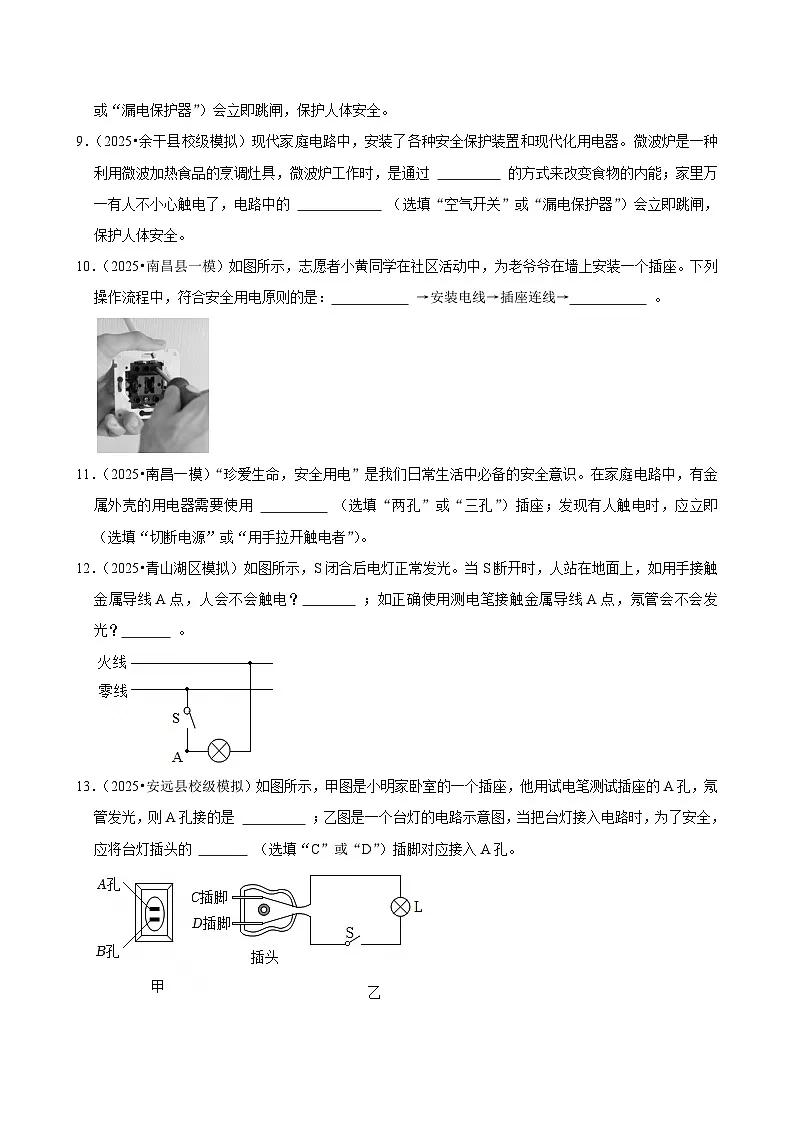

9．（2025•余干县校级模拟）现代家庭电路中，安装了各种安全保护装置和现代化用电器。微波炉是一种利用微波加热食品的烹调灶具，微波炉工作时，是通过 的方式来改变食物的内能；家里万一有人不小心触电了，电路中的 （选填“空气开关”或“漏电保护器”）会立即跳闸，保护人体安全。
10．（2025•南昌县一模）如图所示，志愿者小黄同学在社区活动中，为老爷爷在墙上安装一个插座。下列操作流程中，符合安全用电原则的是： →安装电线→插座连线→ 。
11．（2025•南昌一模）“珍爱生命，安全用电”是我们日常生活中必备的安全意识。在家庭电路中，有金属外壳的用电器需要使用 （选填“两孔”或“三孔”）插座；发现有人触电时，应立即 （选填“切断电源”或“用手拉开触电者”）。
12．（2025•青山湖区模拟）如图所示，S闭合后电灯正常发光。当S断开时，人站在地面上，如用手接触金属导线A点，人会不会触电？ ；如正确使用测电笔接触金属导线A点，氖管会不会发光？ 。
13．（2025•安远县校级模拟）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 ；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”或“D”）插脚对应接入A孔。
14．（2025•金溪县校级模拟）家庭装修中离不开插座安装，安装插座时需符合安全用电要求。如图所示，使用三孔插座时，①孔所接的导线与用电器的 相连，使用试电笔测试孔 （选填“①”、“②”或“③”）时氖管发光。
15．（2025•余江区一模）如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 （选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接 线。
三．多选题（共9小题）
（多选）16．（2025•吉安模拟）用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段。图示描述错误的有（ ）
A．匀速提升重物时，动滑轮的受力示意图
B．岸上人看到水中游鱼的光路图
C．海波的熔化过程 经历了10min
D．符合安全用电要求的家用电路图
（多选）17．（2025•渝水区模拟）如图所示是同学们所画的几种情景下的示意图，其中不正确的是（ ）
A．勺子静止时受到的重力
B．作用在杠杆上的动力F的力臂L
C．某晶体凝固时的大致情况
D．家庭电路连接
（多选）18．（2025•信州区模拟）如图所示的作图或标注中正确的是（ ）
A．水平面上静止的小球
B．经过透镜的光线
C．家庭电路的接线
D．撬瓶盖动力F的力臂L
（多选）19．（2025•永修县校级模拟）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（ ）
A．矿泉水瓶静止时受到的重力
B．家庭电路的部分连接情况
C．激光笔对着A照射不能照亮鱼
D．作用在羊角锤上的最小动力F
（多选）20．（2025•南昌模拟）如图所示，是家庭电路正常连接时部分电路结构示意图，下列说法正确的是（ ）
A．图中的电能表转盘转动越快，说明此时用电器的总功率越大
B．图中的保险丝要选择导电性良好的铜丝，以减少电能的损耗
C．图中的两孔插座的左孔连接的火线
D．应在图中b处接入开关来控制灯泡
（多选）21．（2025•安源区模拟）如图所示的是某同学学习过程中所作的图，其中正确的是（ ）
A．杯中小球受到的力
B．光斜射向水面
C．螺丝刀撬钉子的动力臂
D．家庭电路的连接
（多选）22．（2025•渝水区校级一模）“珍爱生命，注意安全”，关于图中安全规则对应的物理知识说法正确的是（ ）
A．图甲：为防触电，只有在接触零线时指尖才能抵住试电笔的金属笔尾
B．图乙：“雨雪天小心地滑”是因为地面有积水或积雪会导致摩擦力减小
C．图丙：高速公路上限速是因为质量相同的车辆速度越大，动能就越大
D．图丁：禁止电动车在楼内停放、充电是因为电流的热效应易引发火灾
（多选）23．（2025•红谷滩区校级模拟）物理知识在生产和生活中的广泛应用，促进了社会的发展和进步。下列说法正确的是（ ）
A．图中，钻木取火是用做功的方法来改变物体的内能
B．图中，汽油机的做功冲程是将内能转化为机械能
C．图中，乙鸟会触电
D．图中，火箭加速升空，机械能守恒
（多选）24．（2025•红谷滩区校级模拟）物理是以实验为基础的自然科学。下列有关物理实验的说法正确的是（ ）
A．图甲：插脚①较长，将插头插入插座时，确保电热水壶的金属外壳先接触火线，避免触电事故
B．图乙：活塞压缩空气，硝化棉燃烧，这一过程与汽油机的压缩冲程原理相同
C．图丙：通电一段时间后，两个U形管中液面高度的变化不同，说明电阻不同，产生的热量不同
D．图丁：抽掉玻璃板后，两瓶中的气体颜色逐渐变均匀，说明气体分子在不停地做无规则运动
四．实验探究题（共1小题）
25．（2025•青山湖区校级模拟）请你应用所学的物理知识解答下列问题。
（1）如图所示，小明正在使用测电笔，测电笔在家庭安全用电及电器安装中的主要作用是 ，此时，测电笔与人体之间的连接方式是 联。
（2）如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将 ，B弹簧的长度将 （选填“伸长”、“缩短”或“不变”）。
（3）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如图3甲所示位置，原因是 ；断开开关，纠正错误后，再闭合开关，发现指针偏至如图3乙所示位置，接下来的操作是：断开开关， ，继续进行实验。
考点19 生活用电
参考答案与试题解析
一．选择题（共3小题）
二．多选题（共9小题）
一．选择题（共3小题）
1．（2025•余江区一模）地铁出行是城市交通最畅通的方式，如图所示是在地铁中可见的部分警示标志。对其中分析不正确的是（ ）
A．“小心地滑”是防止地面湿滑时，因摩擦力减小而摔倒受伤
B．“请抓住扶手”是在紧急刹车时可减小惯性
C．“禁止吸烟”是由于分子的无规则运动，车厢内会充满烟味
D．“当心触电”是因为人体是导体，接触带电体容易触电
【答案】B
【解答】解：A、在压力一定时，接触面越光滑，摩擦力越小，“小心地滑”是防止地面湿滑时，因摩擦力减小而摔倒受伤，故A正确；
B、物体的惯性与质量有关，“请抓住扶手”是在紧急刹车时，防止人由于惯性带来的危害，故B错误；
C、一切物体的分子都在不停地做无规则运动，“禁止吸烟”是由于分子的无规则运动，车厢内会充满烟味，故C正确；
D、“当心触电”是因为人体是导体，接触带电体容易触电，故D正确。
故选：B。
2．（2025•江西模拟）下列估测数据比较合理的是（ ）
A．人感觉舒适的环境温度约为30℃
B．人正常步行的速度约为5km/h
C．教室内照明灯工作时的电压约为380V
D．一张课桌的质量约为500g
【答案】B
【解答】解：A、人感觉舒适的环境温度约为25℃，故A不符合实际；
B、人正常步行的速度约为5km/h，故B符合实际；
C、教室内照明灯工作时的电压约为220V，故C不符合实际；
D、一张课桌的质量约为10kg，故D不符合实际。
故选：B。
3．（2025•永修县三模）某家庭电路的连接如图所示，下列说法正确的是（ ）
A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．L1和L2是串联的
【答案】C
【解答】解：
A、根据图示可知，灯泡的开关接在了灯泡与a之间，所以a为火线，故A错误；
B、为了用电的安全，空气开关应接在火线上，即接在a线上，故B错误；
C、三孔插座的上孔接地线，所以c点所在的导线与大地相连，故C正确；
D、根据图示可知，L1和L2是并联的，工作时互不影响，故D错误。
故选：C。
二．填空题（共12小题）
4．（2025•上饶一模）家庭电路中，关掉正在使用中的一盏电灯，家庭电路中的总电流 变小 （选填“变大”“变小”或“不变”）。如图所示的是洗衣机的三脚插头，其中 a （选填“a”“b”或“c”）插脚是与洗衣机的金属外壳相连的。
【答案】变小；a。
【解答】解：家庭电路中，关掉正在使用中的一盏电灯，少了一个支路，并联电路中干路中的电流等于各个支路的电流之和，所以家庭电路中的总电流变小。
如图所示的是洗衣机的三脚插头，插脚是与洗衣机的金属外壳相连的。三脚插头的a脚是接地的，b脚是接火线的，c脚是接零线的；其中a插脚是与洗衣机的金属外壳相连的。
故答案为：变小；a。
5．（2025•临川区模拟）小亮同学家里断电了，电工师傅使用试电笔检测两孔插座时，发现氖管都会发光，说明断路故障可能出现在 零线 （选填“火线”或“零线”）；图中两种使用试电笔的用法，正确的是 甲 。
【答案】零线；甲。
【解答】解：电工师傅使用试电笔检测两孔插座时，发现氖管都会发光，说明断路故障可能出现在零线；正确使用试电笔时，手必须接触笔尾金属体，正确的是甲。
故答案为：零线；甲。
6．（2025•新余三模）在家庭电路中，为了保证用电安全，应将控制电灯的开关接在电灯和 火 （选填“火”或“零”）线之间，在使用试电笔辨别火线和零线时，手不能接触 笔尖 （选填“笔尖”或“笔尾”）金属体。
【答案】火；笔尖。
【解答】解：（1）开关控制电灯时，开关接在电灯和火线之间，开关能控制电灯，而且断开开关能切断火线，使用电灯更安全。
（2）使用试电笔辨别火线和零线时，手要与笔尾金属体接触，不能接触笔尖金属体，以防触电。
故答案为：火；笔尖。
7．（2025•江西模拟）某同学将房间里的白炽灯台灯更换为LED灯，LED灯的发光二极管主要由 半导体 （选填“导体”“半导体”或“绝缘体”）材料制成，更换灯泡时需要先 断开开关 。
【答案】半导体；断开开关。
【解答】解：（1）LED灯主要部分是高亮度白色发光二极管，这种发光二极管主要由硅、砷等半导体材料制成；
（2）常情况下更换灯泡时要先断开灯泡所在支路的开关，这样在灯泡才不会带电。
故答案为：半导体；断开开关。
8．（2025•浔阳区校级二模）微波炉是一种利用微波加热食品的烹调工具。微波炉工作时，是通过 热传递 的方式来改变食品的内能；家里万一有人不小心触电了，电路中的 漏电保护器 （选填“空气开关”或“漏电保护器”）会立即跳闸，保护人体安全。
【答案】热传递；漏电保护器。
【解答】解：微波炉工作时，食品吸收热量，内能增加，温度升高，通过热传递的方式改变食品的内能。
当人体触电时，火线与零线的电流不同，漏电保护器会检测到这种差异并迅速切断电路。
故答案为：热传递；漏电保护器。
9．（2025•余干县校级模拟）现代家庭电路中，安装了各种安全保护装置和现代化用电器。微波炉是一种利用微波加热食品的烹调灶具，微波炉工作时，是通过 做功 的方式来改变食物的内能；家里万一有人不小心触电了，电路中的 漏电保护器 （选填“空气开关”或“漏电保护器”）会立即跳闸，保护人体安全。
【答案】做功；漏电保护器。
【解答】解：微波炉是一种利用微波加热食品的烹调灶具，微波炉工作时，是通过做功的方式来改变食物的内能；家里万一有人不小心触电了，电路中的漏电保护器会立即跳闸，保护人体安全。
故答案为：做功；漏电保护器。
10．（2025•南昌县一模）如图所示，志愿者小黄同学在社区活动中，为老爷爷在墙上安装一个插座。下列操作流程中，符合安全用电原则的是： 切断电源 →安装电线→插座连线→ 通电试用 。
【答案】切断电源；通电试用。
【解答】解：根据安全用电的原则，在更换元件时要首先切断电源；更换完毕后，要通电试用。
故答案为：切断电源；通电试用。
11．（2025•南昌一模）“珍爱生命，安全用电”是我们日常生活中必备的安全意识。在家庭电路中，有金属外壳的用电器需要使用 三孔 （选填“两孔”或“三孔”）插座；发现有人触电时，应立即 切断电源 （选填“切断电源”或“用手拉开触电者”）。
【答案】三孔；切断电源。
【解答】解：家庭电路中，有金属外壳的用电器需要使用三孔插座；发现有人触电时，应立即切断电源。
故答案为：三孔；切断电源。
12．（2025•青山湖区模拟）如图所示，S闭合后电灯正常发光。当S断开时，人站在地面上，如用手接触金属导线A点，人会不会触电？ 会 ；如正确使用测电笔接触金属导线A点，氖管会不会发光？ 会 。
【答案】会；会。
【解答】解：开关S断开时，虽然灯不亮，但是灯丝完好，人站在地面上接触A点，相当于人体与火线相连，电流会从火线经人体流向大地，这样就会发生触电事故。
当开关S断开时，站在地面上的人正确使用测电笔接触A点，由于A点与火线是连通的，而火线是带电的，测电笔接触带电体时氖管会发光，所以氖管会发光。
故答案为：会；会。
13．（2025•安远县校级模拟）如图所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是 火线 ；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 D （选填“C”或“D”）插脚对应接入A孔。
【答案】火线；D。
【解答】解：试电笔测试插座的A孔，氖管发光，则A孔接的是火线，首先进入开关，再接入灯泡，所以A孔接插脚D；插座B孔接的是零线，直接进入灯泡，和插脚C相连。
故答案为：火线；D。
14．（2025•金溪县校级模拟）家庭装修中离不开插座安装，安装插座时需符合安全用电要求。如图所示，使用三孔插座时，①孔所接的导线与用电器的 金属外壳 相连，使用试电笔测试孔 ③ （选填“①”、“②”或“③”）时氖管发光。
【答案】金属外壳；③。
【解答】解：使用三孔插座时，①孔所接的导线与用电器的金属外壳相连，使用试电笔测试孔③时氖管发光；因为③孔是三孔插座与火线连通的插孔。
故答案为：金属外壳；③。
15．（2025•余江区一模）如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管 不发光 （选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接 地 线。
【答案】见试题解答内容
【解答】解：（1）测电笔使用时必须接触笔尾金属体，图中的手没有接触尾金属体，此时测电笔氖管不发光；
（2）家庭插座遵循左零右火上地的接线原则，所以C孔接地线，为了防止外壳漏电；
故答案为：不发光；地。
三．多选题（共9小题）
（多选）16．（2025•吉安模拟）用简洁直观的图示描述物理现象、规律是物理学习和研究的重要手段。图示描述错误的有（ ）
A．匀速提升重物时，动滑轮的受力示意图
B．岸上人看到水中游鱼的光路图
C．海波的熔化过程 经历了10min
D．符合安全用电要求的家用电路图
【答案】ABC
【解答】解：
A、用动滑轮提升重物时，动滑轮受到竖直向上的两段绳子的拉力2F、竖直向下的重力G动和竖直向下的拉力F1（重物施加的），即受4个力的作用，故A错误；
B、人在岸边看水中的鱼，是鱼反射的光经过水面后发生折射进入人的眼睛，故B错误；
C、根据图示可知，海波从第5min开始熔化，第10min熔化结束，熔化时间为5min，故C错误；
D、在家庭电路中，开关接在灯泡与火线之间；两孔插座的接法：左孔接零线、右孔接火线，故D正确。
故选：ABC。
（多选）17．（2025•渝水区模拟）如图所示是同学们所画的几种情景下的示意图，其中不正确的是（ ）
A．勺子静止时受到的重力
B．作用在杠杆上的动力F的力臂L
C．某晶体凝固时的大致情况
D．家庭电路连接
【答案】ABD
【解答】解：A．勺柄和勺头是一个整体，其重心应该在手指的正上方，故A错误；
B．力臂是从支点到力的作用线的距离，不是图中L，故B错误；
C．温度整体下降，且中间有一段时间放热但温度不变，属于晶体凝固的图像，故C正确；
D．图中开关连接在了灯泡和火线之间，灯泡的螺口接零线，连接正确；三孔插座的上孔接地线，但是右孔接零线、左孔接火线，即三孔插座的左、右两孔连线错误，故D错误。
故选：ABD。
（多选）18．（2025•信州区模拟）如图所示的作图或标注中正确的是（ ）
A．水平面上静止的小球
B．经过透镜的光线
C．家庭电路的接线
D．撬瓶盖动力F的力臂L
【答案】BC
【解答】解：A、小球静置于水平面上，在竖直方向上受到竖直向上的支持力和竖直向下的重力；由于小球和墙壁之间没有相互的挤压，所以不受墙面的弹力，故A错误；
B、过凸透镜光心的光线传播方向不改变，过凸透镜焦点的光线经凸透镜折射后，平行于主光轴，故B正确；
C、灯泡的接法：灯和开关串联，开关接在火线和灯之间；安装三孔插座时，上孔接地线，左孔接零线，右孔接火线，图中电路连接正确，故C正确；
D、力臂是指从支点到力的作用线的距离，撬瓶盖时，支点是A点，图中L不是从支点到动力作用线的距离，故D错误。
故选：BC。
（多选）19．（2025•永修县校级模拟）如图所示，是同学们所画的几种情景下的示意图，其中不正确的是（ ）
A．矿泉水瓶静止时受到的重力
B．家庭电路的部分连接情况
C．激光笔对着A照射不能照亮鱼
D．作用在羊角锤上的最小动力F
【答案】BD
【解答】解：A、矿泉水瓶静止时受到的重力方向竖直向下，作用点在重心，故A正确；
B、根据安全用电的要求，两孔插座，左孔接零线、右孔接火线，故B错误；
C、激光笔对着A照射，这束光在水面将发生折射，由于折射角小于入射角，折射光线将向A点的下方偏折，不会照亮鱼，故C正确；
D、如果在A点垂直OA向上施加力，OA为力臂，此时力臂最长，阻力和阻力臂一定，由杠杆平衡条件可知，此时最省力，图中力F不垂直，故D错误。
故选：BD。
（多选）20．（2025•南昌模拟）如图所示，是家庭电路正常连接时部分电路结构示意图，下列说法正确的是（ ）
A．图中的电能表转盘转动越快，说明此时用电器的总功率越大
B．图中的保险丝要选择导电性良好的铜丝，以减少电能的损耗
C．图中的两孔插座的左孔连接的火线
D．应在图中b处接入开关来控制灯泡
【答案】AD
【解答】解：A、图中的电能表转盘转动越快，说明此时用电器的总功率越大，故A正确；
B、图中的保险丝要选择电阻率较大、熔点较低的铅锑合金制成的，故B错误；
C、中的两孔插座的左孔连接的零线，右孔连接的时火线，故C错误；
D、应在图中b处与火线相连，接入开关来控制灯泡，故D正确。
故选：AD。
（多选）21．（2025•安源区模拟）如图所示的是某同学学习过程中所作的图，其中正确的是（ ）
A．杯中小球受到的力
B．光斜射向水面
C．螺丝刀撬钉子的动力臂
D．家庭电路的连接
【答案】BC
【解答】解：A、重力的方向总是竖直向下的，浮力的方向总是竖直向上的，故A错误；
B、光射到水面会同时发生反射和折射，从空气中进入水中时，折射光线靠近法线偏折，折射角小于入射角，故B正确；
C、螺丝刀撬钉子的动力臂的画法正确，故C正确；
D、三孔插座的正确接法是左零右火上接地，开关与灯泡串联后接到火线上；图中的地线和零线接错了，开关和灯泡也接错了，故D错误。
故选：BC。
（多选）22．（2025•渝水区校级一模）“珍爱生命，注意安全”，关于图中安全规则对应的物理知识说法正确的是（ ）
A．图甲：为防触电，只有在接触零线时指尖才能抵住试电笔的金属笔尾
B．图乙：“雨雪天小心地滑”是因为地面有积水或积雪会导致摩擦力减小
C．图丙：高速公路上限速是因为质量相同的车辆速度越大，动能就越大
D．图丁：禁止电动车在楼内停放、充电是因为电流的热效应易引发火灾
【答案】BCD
【解答】解：A、使用试电笔时，手必须接触笔尾金属体，故A错误；
B、“雨雪天小心地滑”是因为地面有积水或积雪会导致摩擦力减小，故B正确；
C、高速公路上限速是因为质量相同的车辆速度越大，动能就越大，故C正确；
D、禁止电动车在楼内停放、充电是因为电流的热效应易引发火灾，故D正确。
故选：BCD。
（多选）23．（2025•红谷滩区校级模拟）物理知识在生产和生活中的广泛应用，促进了社会的发展和进步。下列说法正确的是（ ）
A．图中，钻木取火是用做功的方法来改变物体的内能
B．图中，汽油机的做功冲程是将内能转化为机械能
C．图中，乙鸟会触电
D．图中，火箭加速升空，机械能守恒
【答案】AB
【解答】解：A.图中，钻木取火是用做功的方法来改变物体的内能，故A正确；
B.图中，汽油机的做功冲程是将内能转化为机械能，故B正确；
C.图中，乙鸟和它两脚之间的那一段输电线并联，因为导线的电阻很小，加在乙鸟两脚之间的电压很小，不会触电，甲鸟和灯泡并联，甲鸟两脚之间的电压较高，甲鸟会触电，故C错误；
D.图中，火箭加速升空，受外力作用，机械能不守恒，故D错误；
故选：AB。
（多选）24．（2025•红谷滩区校级模拟）物理是以实验为基础的自然科学。下列有关物理实验的说法正确的是（ ）
A．图甲：插脚①较长，将插头插入插座时，确保电热水壶的金属外壳先接触火线，避免触电事故
B．图乙：活塞压缩空气，硝化棉燃烧，这一过程与汽油机的压缩冲程原理相同
C．图丙：通电一段时间后，两个U形管中液面高度的变化不同，说明电阻不同，产生的热量不同
D．图丁：抽掉玻璃板后，两瓶中的气体颜色逐渐变均匀，说明气体分子在不停地做无规则运动
【答案】BCD
【解答】解：A、图甲：插脚①较长，将插头插入插座时，确保电热水壶的金属外壳先接触地线，避免触电事故，故A错误；
B、图乙：活塞压缩空气，硝化棉燃烧，机械能转化为内能，这一过程与汽油机的压缩冲程原理相同，故B正确；
C、图丙：通电一段时间后，两个U形管中液面高度的变化不同，说明电阻不同，产生的热量不同，故C正确；
D、图丁：抽掉玻璃板后，两瓶中的气体颜色逐渐变均匀，说明气体分子在不停地做无规则运动，故D正确。
故选：BCD。
四．实验探究题（共1小题）
25．（2025•青山湖区校级模拟）请你应用所学的物理知识解答下列问题。
（1）如图所示，小明正在使用测电笔，测电笔在家庭安全用电及电器安装中的主要作用是 辨别火线和零线 ，此时，测电笔与人体之间的连接方式是 串联 联。
（2）如图所示，A、B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将 伸长 ，B弹簧的长度将 缩短 （选填“伸长”、“缩短”或“不变”）。
（3）小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如图3甲所示位置，原因是 电流表使用前未调零 ；断开开关，纠正错误后，再闭合开关，发现指针偏至如图3乙所示位置，接下来的操作是：断开开关， 换接0～0.6A的量程 ，继续进行实验。
【答案】（1）辨别火线和零线；串联；（2）伸长；缩短；（3）电流表使用前未调零；换接0～0.6A的量程。
【解答】解：（1）测电笔主要作用是辨别火线和零线；使用测电笔辨别火线和零线时，笔尖接触被测电线，人体接触笔尾金属体，与测电笔串联，若氖管发光，说明被测电线与火线相连通；
（2）开关闭合，通电螺线管具有磁性，将软铁棒A吸引，闭合开关，将滑动变阻器的滑片逐渐向右移动时，电路中的电流变大，电磁铁磁性增强，故A弹簧的长度将伸长；
开关闭合，根据右手定则判断通电螺线管的上端为S极，同名磁极相互排斥，弹簧长度会缩短；动变阻器滑片向右移动时，电路中的电流变大，电磁铁磁性增强，条形磁铁B的排斥力增大，所以弹簧测力计的示数将变小，弹簧长度会缩短。
（3）连接好电路，闭合开关，发现电表指针向右偏转至如图3甲所示位置，因电流表指针向右偏转，所以电流表正负接线柱的接法是正确的，而图中指针向右偏转后还没有超过零刻度线，则说明是电流表使用前未调零导致的；
断开开关，纠正错误后，再闭合开关，发现指针偏至如图3乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
故答案为：（1）辨别火线和零线；串联；（2）伸长；缩短；（3）电流表使用前未调零；换接0～0.6A的量程。题号
1
2
3
答案
B
B
C
题号
16
17
18
19
20
21
22
23
24
答案
ABC
ABD
BC
BD
AD
BC
BCD
AB
BCD
