B．发现有人触电，应先立即切断电源
C．在家庭照明电路中，开关必须接在灯和零线之间
D．正确使用试电笔时，手不要接触它后端的金属部分
【答案】B
【解答】解：A、家庭电路中的空气开关跳闸了，可能是电路发生了短路，也可能是用电器的总功率过大即过载，故A错误；
B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，故B正确；
C、家庭里每盏电灯的开关应该接在灯泡和火线之间，断开开关切断火线，操作更安全，故C错误；
D、使用试电笔时，手一定不能接触笔尖金属体，如果试电笔接触火线，手接触笔尖金属体会发生触电事故，故D错误。
故选：B。

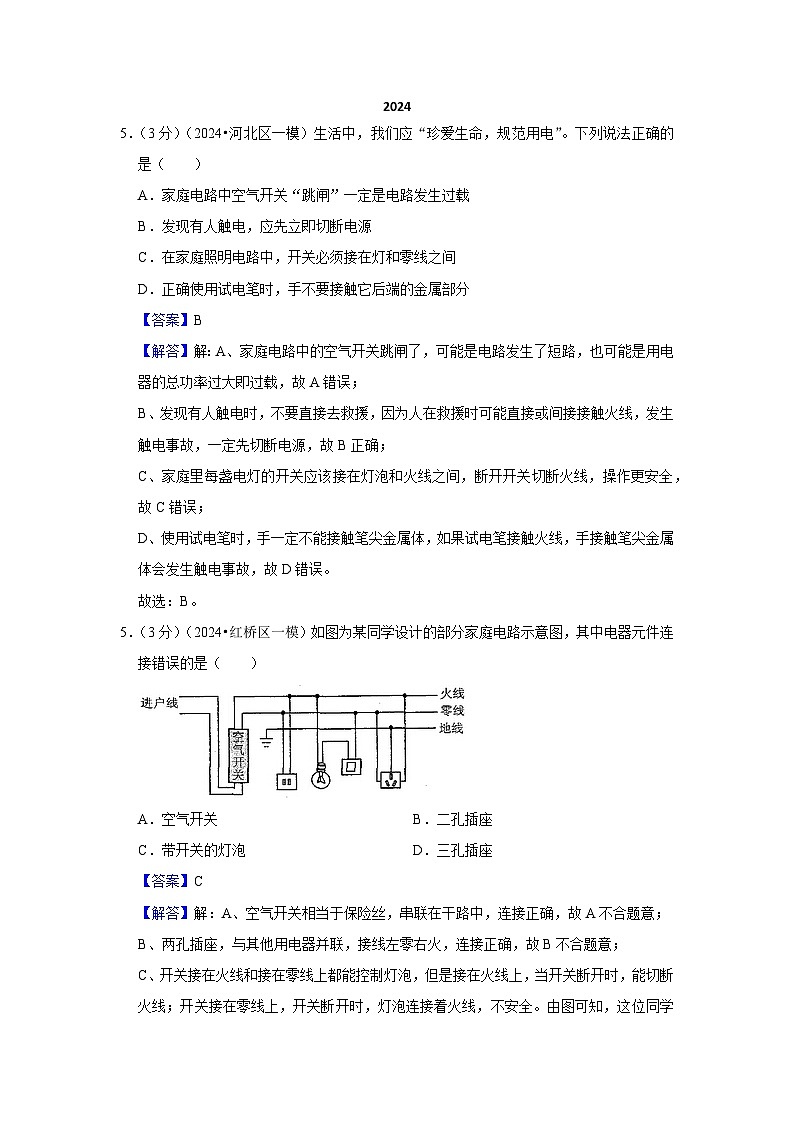

5．（3分）（2024•红桥区一模）如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A．空气开关B．二孔插座
C．带开关的灯泡D．三孔插座
【答案】C
【解答】解：A、空气开关相当于保险丝，串联在干路中，连接正确，故A不合题意；
B、两孔插座，与其他用电器并联，接线左零右火，连接正确，故B不合题意；
C、开关接在火线和接在零线上都能控制灯泡，但是接在火线上，当开关断开时，能切断火线；开关接在零线上，开关断开时，灯泡连接着火线，不安全。由图可知，这位同学连接的电路中明显的错误是开关接在零线上了，故C符合题意；
D、三孔插座与其他用电器并联，接线左零右火上地线，连接正确，故D不合题意。
故选：C。
3．（3分）（2024•南开区一模）关于家庭电路和安全用电，下列说法错误的是（ ）
A．将控制电灯的开关安装在火线与灯之间
B．有金属外壳的家用电器需使用三孔插座
C．使用试电笔时，切记手不能接触笔尾金属部分
D．有人发生触电时，切记不应马上直接用手把人拉开
【答案】C
【解答】解：A、控制电灯的开关安装在火线与灯之间，防止维修或更换电灯时发生触电事故，故A正确；
B、有金属外壳的用电器外壳必须与地线相连，防止金属外壳漏电，发生触电事故，所以必须使用三孔插座，故B正确；
C、使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，但手不能接触笔尖金属体，否则会发生触电事故，故C错误；
D、发现有人触电，要先切断电源，或用干木棍等绝缘体拨开电线，使触电者尽快脱离电源，然后根据具体情况，进行相应的救治，若直接用手把人拉开，则施救者也会触电，故D正确。

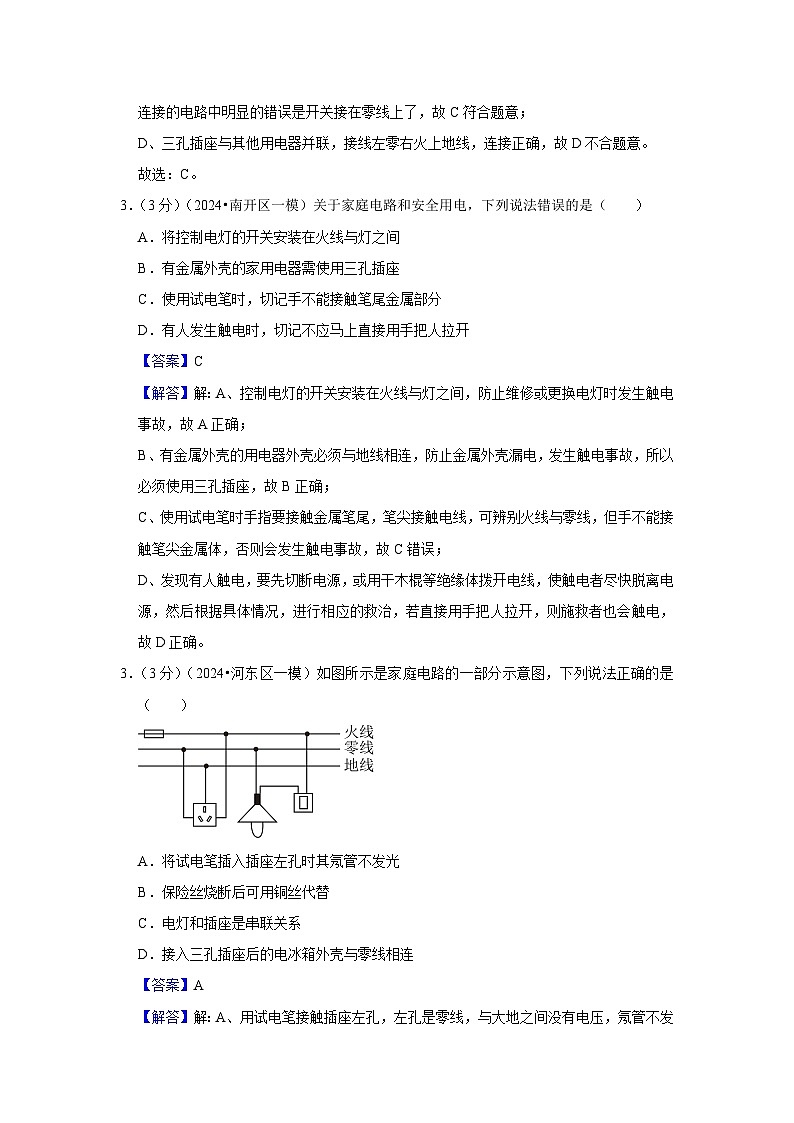

3．（3分）（2024•河东区一模）如图所示是家庭电路的一部分示意图，下列说法正确的是（ ）
A．将试电笔插入插座左孔时其氖管不发光
B．保险丝烧断后可用铜丝代替
C．电灯和插座是串联关系
D．接入三孔插座后的电冰箱外壳与零线相连
【答案】A
【解答】解：A、用试电笔接触插座左孔，左孔是零线，与大地之间没有电压，氖管不发光，故A正确；
B、当电路电流过大时，保险丝熔点低容易熔断而保护电路，如果用铜丝代替保险丝后，由于铜丝的熔点较高。铜丝不会熔化，就起不到保护作用了，故B错误；
C、电灯和插座有独立的电流路径，是并联关系，故C错误；
D、电冰箱接入三孔插座能使电冰箱金属外壳接地线，防止由于冰箱的外壳漏电而使人发生触电事故，故D错误；

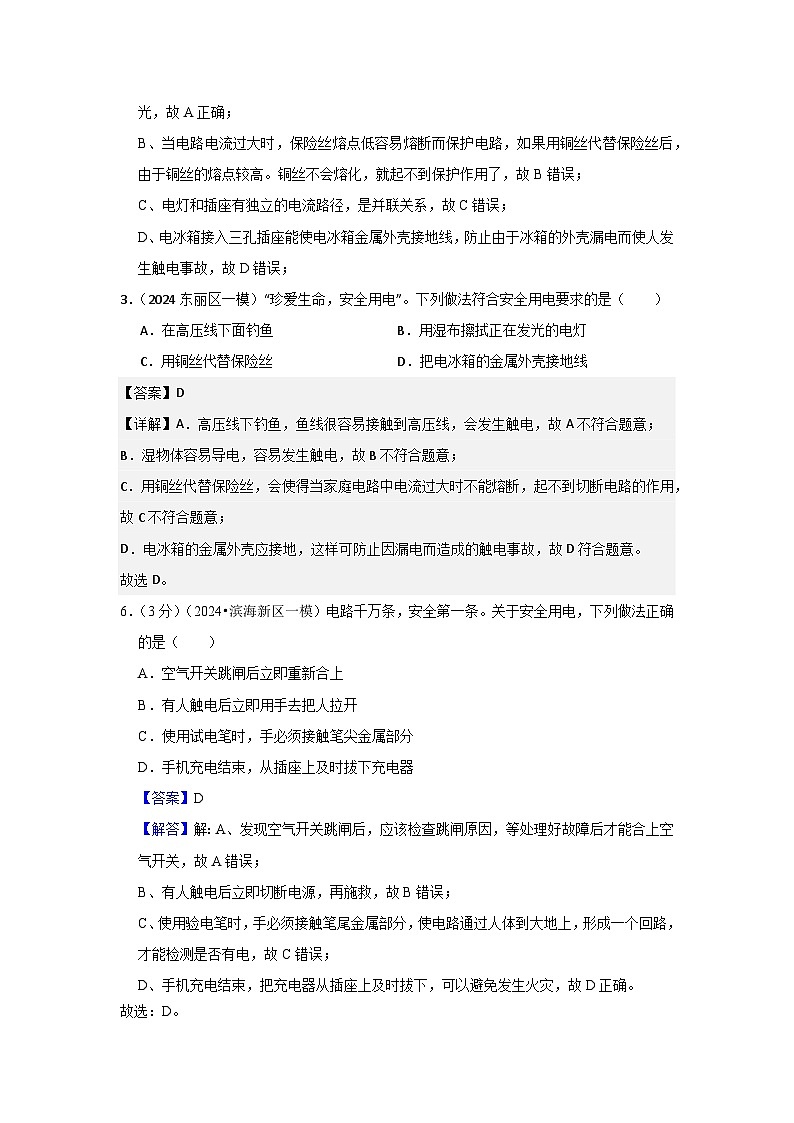

3．（2024东丽区一模）“珍爱生命，安全用电”。下列做法符合安全用电要求的是（ ）
A．在高压线下面钓鱼B．用湿布擦拭正在发光的电灯
C．用铜丝代替保险丝D．把电冰箱的金属外壳接地线
【答案】D
【详解】A．高压线下钓鱼，鱼线很容易接触到高压线，会发生触电，故A不符合题意；
B．湿物体容易导电，容易发生触电，故B不符合题意；
C．用铜丝代替保险丝，会使得当家庭电路中电流过大时不能熔断，起不到切断电路的作用，故C不符合题意；
D．电冰箱的金属外壳应接地，这样可防止因漏电而造成的触电事故，故D符合题意。
故选D。
6．（3分）（2024•滨海新区一模）电路千万条，安全第一条。关于安全用电，下列做法正确的是（ ）
A．空气开关跳闸后立即重新合上
B．有人触电后立即用手去把人拉开
C．使用试电笔时，手必须接触笔尖金属部分
D．手机充电结束，从插座上及时拔下充电器
【答案】D
【解答】解：A、发现空气开关跳闸后，应该检查跳闸原因，等处理好故障后才能合上空气开关，故A错误；
B、有人触电后立即切断电源，再施救，故B错误；
C、使用验电笔时，手必须接触笔尾金属部分，使电路通过人体到大地上，形成一个回路，才能检测是否有电，故C错误；
D、手机充电结束，把充电器从插座上及时拔下，可以避免发生火灾，故D正确。
故选：D。
9．（2024津南区一模）图所示是小明家的插线板，他在使用中发现：插线板的指示灯在开关断开时不发光，插孔不能提供电压；而在开关闭合时指示灯发光，插孔可以提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压。图中关于小明所用插线板的开关、指示灯和插孔的连接方式，正确的是（ ）
A．B．
C．D．
【答案】A
【详解】插线板的指示灯在开关断开时不发光、插孔不能提供工作电压，而在开关闭合时指示灯发光、插孔可以提供工作电压，说明开关同时控制指示灯和插孔；如果指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯和插孔可以独立工作、互不影响，即为并联，且开关位于干路。插座的左孔接零线，右孔接火线。故A符合题意，BCD不符合题意。
故选A。
5．（3分）（2024•西青区模拟）在如图所示的各种行为中，符合用电安全要求的是（ ）
A．远离高压带电体
B．在同一个接线板上同时共用多个用电器
C．在电线上晾衣服
D．用湿毛巾擦拭正在发光的电灯
【答案】A
【解答】解：A、为了确保用电安全，我们不接触低压带电体，不靠近高压带电体，故A符合用电安全要求；
B、多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾，故B不符合用电安全要求；
C、生活用水是导体，在电线上晾衣服，易引发触电事故，故C不符合用电安全要求；
D、生活用水是导体，用湿毛巾擦拭正在发光的电灯，易发生触电事故，故D不符合用电安全要求。
5．（3分）（2024红桥区二模）对下列安全教育内容进行分析，所用物理知识错误的是（ ）
A．交通安全：驾车要系好安全带——防范惯性危害
B．遇险自救：用破窗锤破窗逃生——牛顿第一定律
C．用电安全：更换灯泡断开电源——安全用电原则
D．出行安全：等候列车不越安全线——流体压强与流速的关系
【解答】解：A、驾车要系好安全带，当突然刹车时，人由于惯性向前倾，安全带可有效防范惯性可能带来的危害，故A正确；
B、用破窗锤破窗时，锤的一端较尖锐，在压力一定时，可减小受力面积，增大压强，有利于击碎玻璃，故B错误；
C、更换灯泡时要断开电源，这样做符合安全用电原则，故C正确；
D、列车行驶时，带动附近的空气流速变大、压强变小，此时人若离列车较近，容易被压向列车一侧，所以等候列车时不能越过安全线，故D正确。
10．（3分）（2024红桥区二模）在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确。
8．（2024河东区二模）小明设计了用带指示灯的开关控制阳台灯的电路：闭合开关，两灯都亮；断开开关，两灯都灭：若指示灯因断路不亮，电灯可照常发光。以下设计符合要求的是（ ）
A．B．C．D．
【答案】A
【详解】A．由题图可知，指示灯与电灯并联，开关在干路上。闭合开关，两灯都亮；断开开关，两灯都灭：若指示灯因断路不亮，电灯可照常发光。故A符合题意；
B．由题图可知，开关只与电灯串联，控制电灯的通与断，没有控制指示灯的通与断，故B不符合题意；
C．由题图可知，电灯没有通过开关直接接在家庭电路上，即开关没有控制电灯的通与断，故C不符合题意；
D．由题图可知，指示灯和电灯串联，开关可以控制它们的通与断，若指示灯因断路不亮，电灯不发光，故D不符合题意。
7．（3分）（2024•北辰区二模）下列说法正确的是（ ）
A．电能表是测量电功率的仪表
B．保险丝容易熔断，最好用铜线替代
C．家庭电路中空气开关跳闸，不一定是发生了短路
D．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
【答案】C
【解答】解：
A、电能表是测量用电器消耗电能（电流做功）的仪表，故A错误；
B、当用细铜丝代替后，细铜丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故B错误；
C、电流过大的原因有两个：短路和电路中总功率过大，因此，空气开关“跳闸”的原因可能是电路发生了短路，也可能是用电器的总功率过大，故C正确；
D、如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D错误。
故选：C。
4．（2024西青区二模）图中，电灯、开关和插座的连接方式都符合安全用电要求的是（ ）
A．B．
C．D．
【答案】C
【详解】A．图中三孔插座的接法不符合“左零、右火、上接地”，左孔错接火线，右孔错接零线，故A不符合题意；
B．图中三孔插座的接法不符合“左零、右火、上接地”，左孔错接地线，上空错接零线；图中开关没有接在火线与灯泡之间，而是接在零线与灯泡之间；故B不符合题意；
C．图中开关接在火线灯泡之间，零线直接进入灯泡的灯座；三孔插座的上孔接地线，左孔接零线，右孔接火线，故C符合题意；
D．图中三孔插座的接法不符合“左零、右火、上接地”，左孔错接地线，右孔错接零线，故D不符合题意。
故选C。
4．（3分）（2024•红桥区三模）如图是家庭电路示意图。下列说法正确的是（ ）
A．电能表示数的单位是千瓦
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1，则L1与L串联
D．若c处断开，洗衣机插头插入插座，洗衣机虽能工作但有安全隐患
【答案】D
【解答】解：
A、电能表是测量消耗电能的仪表，电能表示数的单位kW•h，而kW是电功率的单位，故A错；
B、与开关S直接相连的导线是火线，所以a是火线。故B错；
C、若在导线a和b之间接一个灯泡L1，L1和L并接在火线和零线之间，L1与L并联，故C错；
D、若c处断开，洗衣机插头插入插座，洗衣机能工作，但外壳不能接地，若外壳漏电，人接触金属外壳，会有电流流过人体，发生触电事故。故D正确。
故选：D。
5．（3分）（2024•天津模拟）掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火B．在电线上晾晒衣物
C．照明电路的安装方式D．大功率家用电器同时使用
【答案】A
【解答】解：A、电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合安全用电原则；
B、湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合安全用电原则；
C、在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合安全用电原则；
D、很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合安全用电原则。
故选：A。
7. （2024滨海新区二模）如图是小华设计的家庭电路图，下列说法正确的是（ ）
A. 开关连接正确B. 三孔插座连接正确
C. 灯泡和两孔插座是并联的D. 试电笔插入两孔插座的左孔时氖管发光
【答案】C
【解析】
【详解】A．开关应接火线与用电器之间，故A错误；
B．三孔插座左孔应接零线，右孔应接火线，上孔接地线。故B错误；
C．灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故C正确；
D．两孔插座的左孔连接零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D错误。
故选C。
7. （2024武清区三模）如图所示是小明设计的部分家庭电路，下列说法正确的是（ ）
A. 开关闭合，保险丝会立刻熔断
B. 三孔插座的连接符合安装要求
C. 灯泡与开关的连接符合安全用电要求
D. 闭合开关，若灯泡不亮，一定是灯泡短路
【答案】C
【详解】AC．开关接在火线和灯泡之间，这样开关既能控制灯泡，又能在开关断开时切断与火线的连接，符合安全用电的原则，因此开关闭合，保险丝不会立刻熔断，故A错误，C正确；
B．三孔插座的左孔应接零线，右孔应接火线，上孔应接地线，上图的接法不符合安全用电的要求，故B错误；
D．闭合开关，若灯泡不亮，可能是灯泡短路，也可能是电路的某处断路，若是灯泡短路，则会引起保险丝熔断，故D错误。
11. （多选）（2024武清区三模）以下是小郡同学为“珍爱生命，安全用电”设计的宣传警示语，其中合适的是（ ）
A. 手机充电器可以长期插在插座上
B. 不要用湿布擦拭正在工作的用电器
C. 发现有人触电请立即用手将其拉开
D. 有金属外壳的家用电器要接地使用
【答案】BD
【详解】A．充电器即使没有连接手机充电时，也会有一定的电流通过，长期处于工作状态会导致电子元件老化，增加短路或故障的风险，故A不符合题意；
B．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．有金属外壳的家用电器要接地使用，这样一旦金属外壳带上了电就会直接流入大地，即使人接触带了电的金属外壳也不会触电，故D符合题意。
8．（3分）（2024•天津模拟）“安全用电，珍惜生命”是每个公民应有的意识。下列说法中正确的是（ ）
A．插座的塑料外壳是导体，不能直接碰
B．空气开关跳闸一定是因为发生了短路
C．为防止烧坏保险丝，将保险丝用铁丝替换
D．用试电笔检查电路时，手要接触笔尾金属体
【答案】D
【解答】解：A、插座的塑料外壳是绝缘体，正常情况下直接触碰是安全的，故A错误；
B、空气开关跳闸表明家庭电路中电流过大，原因可能是用电器总功率过大，也可能是电路发生了短路，故B错误；
C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铁丝代替保险丝后，就起不到保护作用了，故C错误；
D、使用试电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故D正确。
9．（3分）（2024•天津模拟）在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
【答案】B
【解答】解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面。
总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。
电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确。
故选：B。
（多选）11．（2024•天津一中模拟）以下是小郡同学为“珍爱生命，安全用电”设计的宣传警示语，其中合适的是（ ）
A．手机充电器可以长期插在插座上
B．不要用湿布擦拭正在工作的用电器
C．发现有人触电请立即用手将其拉开
D．有金属外壳的家用电器要接地使用
【解答】解：A．将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故A不符合题意；
B．生活中的水是导体，用湿布擦拭正在工作的用电器易引发触电事故，故B符合题意；
C．发现有人触电时，应先切断电源，才可以用手将其拉离带电体，故C不符合题意；
D．在家庭电路中，家用电器的金属外壳一定要接地，可防止因漏电而触电，故D符合题意。
故选：BD。
6. （2024河西区二模）下列有关家庭电路和安全用电的说法正确的是（ ）
A. 各用电器串联接入家庭电路
B. 洗衣机、电冰箱等用电器应使用两孔插座
C. 空气开关“跳闸”，一定是电路发生短路造成的
D. 为了安全用电，电灯的开关应接在火线和电灯之间
【答案】D
【解析】
【详解】A．家庭电路中各用电器是并联的，这样各用电器在工作时才会互不影响，故A错误；
B．洗衣机、电冰箱等用电器应使用三孔插座，使金属外壳与地线相连，这样可防止因用电器外壳漏电而触电，故B错误；
C．空气开关跳闸，可能是电路发生了短路，也可能是用电器的总功率过大，故C错误；
D．为了安全用电，电灯的开关应接在火线和电灯之间，这样在断开开关时，用电器才不会带电，更安全，故D正确。
故选D。
9．（2024天津部分区二模）图中有关家庭电路的连接完全正确的是（ ）
A．B．
C．D．
【答案】C
【详解】AB．根据插座连接方式“左零右火上接地”的规则，图AB插座的连接不正确，故A、B错误；
C．三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，接法正确；同时灯泡的开关接到火线和用电器之间，也是正确的，故C正确；
D．灯泡的开关应该接到火线和用电器之间，不能接到零线和用电器之间，故D错误。
故选C。
15．（4分）（2024•宝坻区模拟）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 甲 是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 不发光 （选填“发光”或“不发光”）。
【答案】甲；不发光。
【解答】解：根据图可知，S1与L1串联，能控制此灯，根据家庭电路的要求，先到开关后到灯头，故甲是火线；
只闭合开关S1，灯L1正常发光（灯泡两端的电压等于家庭电路的电压），此时用试电笔接触a点，因a点与零线相连，a点与大地间的电压为0V，所以此时试电笔的氖管不发光；
故答案为：甲；不发光。
