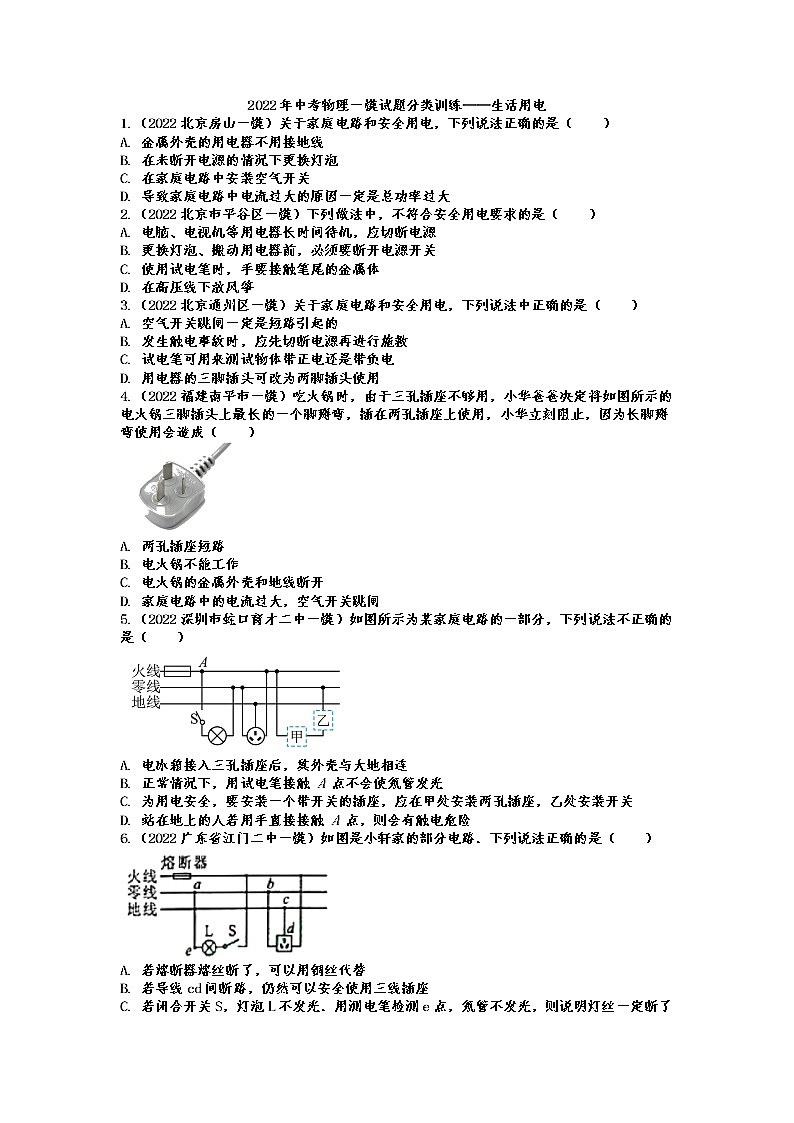

2022年中考物理一模试题分类训练——生活用电

这是一份2022年中考物理一模试题分类训练——生活用电，共14页。
B. 在未断开电源的情况下更换灯泡
C. 在家庭电路中安装空气开关
D. 导致家庭电路中电流过大的原因一定是总功率过大
2.（2022北京市平谷区一模）下列做法中，不符合安全用电要求的是（ ）
A. 电脑、电视机等用电器长时间待机，应切断电源
B. 更换灯泡、搬动用电器前，必须要断开电源开关
C. 使用试电笔时，手要接触笔尾的金属体
D. 在高压线下放风筝
3.（2022北京通州区一模）关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
4.（2022福建南平市一模）吃火锅时，由于三孔插座不够用，小华爸爸决定将如图所示的电火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（ ）
A. 两孔插座短路
B. 电火锅不能工作
C. 电火锅的金属外壳和地线断开
D. 家庭电路中的电流过大，空气开关跳闸
5.（2022深圳市蛇口育才二中一模）如图所示为某家庭电路的一部分，下列说法不正确的是（ ）
A. 电冰箱接入三孔插座后，其外壳与大地相连
B. 正常情况下，用试电笔接触 A 点不会使氖管发光
C. 为用电安全，要安装一个带开关的插座，应在甲处安装两孔插座，乙处安装开关
D. 站在地上的人若用手直接接触 A 点，则会有触电危险
6.（2022广东省江门二中一模）如图是小轩家的部分电路．下列说法正确的是（ ）
A. 若熔断器熔丝断了，可以用铜丝代替
B. 若导线cd间断路，仍然可以安全使用三线插座
C. 若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了

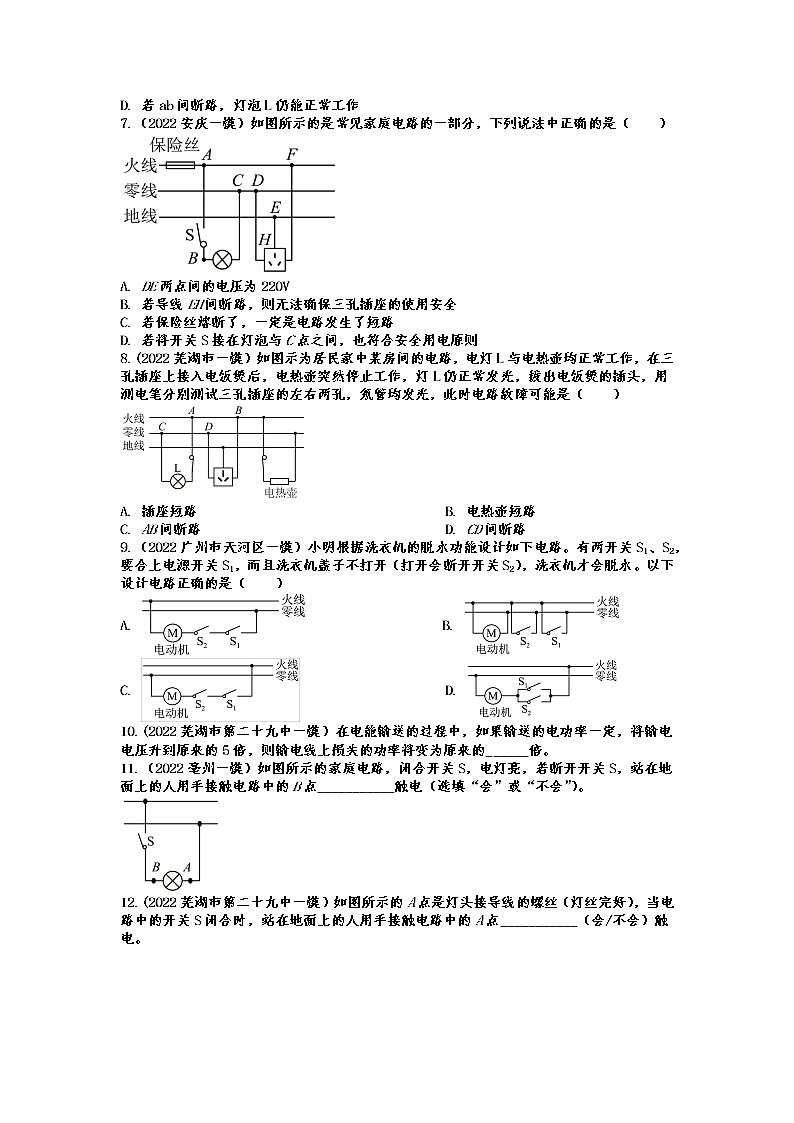

D. 若ab间断路，灯泡L仍能正常工作
7.（2022安庆一模）如图所示的是常见家庭电路的一部分，下列说法中正确的是（ ）
A. DE两点间的电压为220V
B. 若导线EH间断路，则无法确保三孔插座的使用安全
C. 若保险丝熔断了，一定是电路发生了短路
D. 若将开关S接在灯泡与C点之间，也符合安全用电原则
8.(2022芜湖市一模）如图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A. 插座短路B. 电热壶短路
C. AB间断路D. CD间断路
9.（2022广州市天河区一模）小明根据洗衣机的脱水功能设计如下电路。有两开关S1、S2，要合上电源开关S1，而且洗衣机盖子不打开（打开会断开开关S2），洗衣机才会脱水。以下设计电路正确的是（ ）
A. B.
C. D.
10.(2022芜湖市第二十九中一模）在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的5倍，则输电线上损失的功率将变为原来的______倍。
11.（2022亳州一模）如图所示的家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点___________触电（选填“会”或“不会”）。
12.(2022芜湖市第二十九中一模）如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点___________（会/不会）触电。
13.（2022惠州市仲恺高新区一模）家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。某同学家里安装的电能表如图所示，示数为______kW·h。他将家里其它用电器都关闭，只让电视机单独工作了144s，观察到电能表转盘转了5r，电视机此时消耗的电能是______J，实际功率是______W。
14.（2022合肥市庐阳区一模）如图所示家庭电路，闭合开关后，灯泡不能正常工作，再将电视机插头插入插座，电视也不工作，若故障是cd之间断路，在开关闭合的情况下，用测电笔测试插座的左边插孔时，测电笔氖管___________（选填“会”或“不会”）发光。
15.(2022马鞍山七中一模）由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220V，断开家里所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2，“检测灯”发光成暗红色；当闭合S2、断开S1，“检测灯”正常发光。说明灯泡 _____发生短路。
16.（2022惠州市仲恺高新区一模）如图所示，用笔画线代替导线将电灯和开关接到电路中。
17.（2022福建南平市一模）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（ ）
18.（2022广东省江门二中一模）如图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线．
（ ）
19.（2022福建省漳州市一模）请用笔画线代替导线，将图中的电灯、开关和插座正确接人家庭电路中。
20.（2022广东省揭阳市一模）在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．
21.（2022东莞市茶山中学一模）请在遵守安全用电原则的前提下将开关、灯泡和带保险丝的三孔插座正确连入如图所示的家庭电路中。
22.(2022佛山市三水区一模）如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。
23.（2022广大附中一模）如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。
（ ）
24..(2022芜湖市一模）特高压输电是构建能源互联网的关键。准东--皖南特高压输电电压恒为1.1×106V。求：
（1）当输送的电功率为1.1×105kW时，输电电流为多少A？
（2）当输送的电功率不同时，若输送的电功率用P输表示，电阻为R的输电导线上消耗的电功率用P耗表示，试推导出P耗与P输的关系表达式。
25.（2022甘肃省平凉市、定西市一模）如图甲所示，这是小明家新买的速热式电热水器，图乙是它的等效工作电路图，图丙是小明家的电能表。
（1）考虑到用电安全，你认为速热式电热水器应使用图丁所示的哪种插座？_______（选填“A”或“B”）
（2）当小明家的一盏节能灯、一台电视机和一台速热式电热水器同时正常工作时（三个用电器的规格如表所示，通过电能表的电流是多少_______？
（3）该速热式由电热水器正常工作时的电阻为多大_______？
（4）若在用电高峰期只让速热式电热水器单独工作3min，观察到电能表的转盘转了315转，则速热式电热水器的实际功率是多少_______？
2022年中考物理一模试题分类训练——生活用电参考答案
1.（2022北京房山一模）关于家庭电路和安全用电，下列说法正确的是（ ）
A. 金属外壳的用电器不用接地线
B. 在未断开电源的情况下更换灯泡
C. 在家庭电路中安装空气开关
D. 导致家庭电路中电流过大的原因一定是总功率过大
【答案】C
2.（2022北京市平谷区一模）下列做法中，不符合安全用电要求的是（ ）
A. 电脑、电视机等用电器长时间待机，应切断电源
B. 更换灯泡、搬动用电器前，必须要断开电源开关
C. 使用试电笔时，手要接触笔尾的金属体
D. 在高压线下放风筝
【答案】D
3.（2022北京通州区一模）关于家庭电路和安全用电，下列说法中正确的是（ ）
A. 空气开关跳闸一定是短路引起的
B. 发生触电事故时，应先切断电源再进行施救
C. 试电笔可用来测试物体带正电还是带负电
D. 用电器的三脚插头可改为两脚插头使用
【答案】B
4.（2022福建南平市一模）吃火锅时，由于三孔插座不够用，小华爸爸决定将如图所示的电火锅三脚插头上最长的一个脚掰弯，插在两孔插座上使用，小华立刻阻止，因为长脚掰弯使用会造成（ ）
A. 两孔插座短路
B. 电火锅不能工作
C. 电火锅的金属外壳和地线断开
D. 家庭电路中的电流过大，空气开关跳闸
【答案】C
5.（2022深圳市蛇口育才二中一模）如图所示为某家庭电路的一部分，下列说法不正确的是（ ）
A. 电冰箱接入三孔插座后，其外壳与大地相连
B. 正常情况下，用试电笔接触 A 点不会使氖管发光
C. 为用电安全，要安装一个带开关的插座，应在甲处安装两孔插座，乙处安装开关
D. 站在地上的人若用手直接接触 A 点，则会有触电危险
【答案】BC
6.（2022广东省江门二中一模）如图是小轩家的部分电路．下列说法正确的是（ ）
A. 若熔断器熔丝断了，可以用铜丝代替
B. 若导线cd间断路，仍然可以安全使用三线插座
C. 若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D. 若ab间断路，灯泡L仍能正常工作
【答案】D
7.（2022安庆一模）如图所示的是常见家庭电路的一部分，下列说法中正确的是（ ）
A. DE两点间的电压为220V
B. 若导线EH间断路，则无法确保三孔插座的使用安全
C. 若保险丝熔断了，一定是电路发生了短路
D. 若将开关S接在灯泡与C点之间，也符合安全用电原则
【答案】B
8.(2022芜湖市一模）如图示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（ ）
A. 插座短路B. 电热壶短路
C. AB间断路D. CD间断路
【答案】D
9.（2022广州市天河区一模）小明根据洗衣机的脱水功能设计如下电路。有两开关S1、S2，要合上电源开关S1，而且洗衣机盖子不打开（打开会断开开关S2），洗衣机才会脱水。以下设计电路正确的是（ ）
A. B.
C. D.
【答案】C
10.(2022芜湖市第二十九中一模）在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的5倍，则输电线上损失的功率将变为原来的______倍。
【答案】0.04
11.（2022亳州一模）如图所示的家庭电路，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点___________触电（选填“会”或“不会”）。
【答案】不会
12.(2022芜湖市第二十九中一模）如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人用手接触电路中的A点___________（会/不会）触电。
【答案】不会
13.（2022惠州市仲恺高新区一模）家庭电路中的触电事故，都是人体直接或间接跟______连通造成的。某同学家里安装的电能表如图所示，示数为______kW·h。他将家里其它用电器都关闭，只让电视机单独工作了144s，观察到电能表转盘转了5r，电视机此时消耗的电能是______J，实际功率是______W。
【答案】 ①. 火线 ②. 2021.3 ③. 7200 ④. 50
14.（2022合肥市庐阳区一模）如图所示家庭电路，闭合开关后，灯泡不能正常工作，再将电视机插头插入插座，电视也不工作，若故障是cd之间断路，在开关闭合的情况下，用测电笔测试插座的左边插孔时，测电笔氖管___________（选填“会”或“不会”）发光。
【答案】会
15.(2022马鞍山七中一模）由于短路导致家庭电路中保险丝熔断，用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220V，断开家里所有电器的开关，用一个普通的白炽灯L（额定电压220V）作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2，“检测灯”发光成暗红色；当闭合S2、断开S1，“检测灯”正常发光。说明灯泡 _____发生短路。
【答案】L2
16.（2022惠州市仲恺高新区一模）如图所示，用笔画线代替导线将电灯和开关接到电路中。
【答案】
17.（2022福建南平市一模）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中．
（ ）
【答案】
18.（2022广东省江门二中一模）如图甲为带开关的插座，开关断开后，插孔均不能提供工作电压，图乙为示意图，请完成接线．
（ ）
【答案】
19.（2022福建省漳州市一模）请用笔画线代替导线，将图中的电灯、开关和插座正确接人家庭电路中。
【答案】
20.（2022广东省揭阳市一模）在图中虚线框A和B内分别接入开关和电灯（元件符号：开关，电灯），并完成三孔插座的连接，使电路符合安全用电的要求．
【答案】如图：
21.（2022东莞市茶山中学一模）请在遵守安全用电原则的前提下将开关、灯泡和带保险丝的三孔插座正确连入如图所示的家庭电路中。
【答案】
22.(2022佛山市三水区一模）如图中甲是某宾馆的房卡，它相当于一个开关，只有房卡插入卡槽里，房间内的灯和插座才能工作；房卡抽出卡槽，全房间断电。为使灯和插座正常工作，请将图乙中的电路图补充完整。
【答案】
23.（2022广大附中一模）如图甲为某品牌带指示灯插座，使用中发现：开关断开时，指示灯不发光，插座不能提供电压；开关闭合时，指示灯发光，插座提供电压；如果指示灯损坏，开关闭合时，插座也能提供电压。请根据要求和安全用电原则在图乙中完成电路连接。
（ ）
【答案】
24..(2022芜湖市一模）特高压输电是构建能源互联网的关键。准东--皖南特高压输电电压恒为1.1×106V。求：
（1）当输送的电功率为1.1×105kW时，输电电流为多少A？
（2）当输送的电功率不同时，若输送的电功率用P输表示，电阻为R的输电导线上消耗的电功率用P耗表示，试推导出P耗与P输的关系表达式。
【答案】（1）0.1A；（2）R
25.（2022甘肃省平凉市、定西市一模）如图甲所示，这是小明家新买的速热式电热水器，图乙是它的等效工作电路图，图丙是小明家的电能表。
（1）考虑到用电安全，你认为速热式电热水器应使用图丁所示的哪种插座？_______（选填“A”或“B”）
（2）当小明家的一盏节能灯、一台电视机和一台速热式电热水器同时正常工作时（三个用电器的规格如表所示，通过电能表的电流是多少_______？
（3）该速热式由电热水器正常工作时的电阻为多大_______？
（4）若在用电高峰期只让速热式电热水器单独工作3min，观察到电能表的转盘转了315转，则速热式电热水器的实际功率是多少_______？
【答案】 ①. A ②. 12A ③. ④. 2100W
用电器
额定电压
额定功率
节能灯
220V
20W
电视机
120W
速热式电热水器
2500W
用电器
额定电压
额定功率
节能灯
220V
20W
电视机
120W
速热式电热水器
2500W
