2023年天津市中考物理模拟题分类精选30.生活用电（Word版附解析）

这是一份2023年天津市中考物理模拟题分类精选30.生活用电（Word版附解析），共14页。

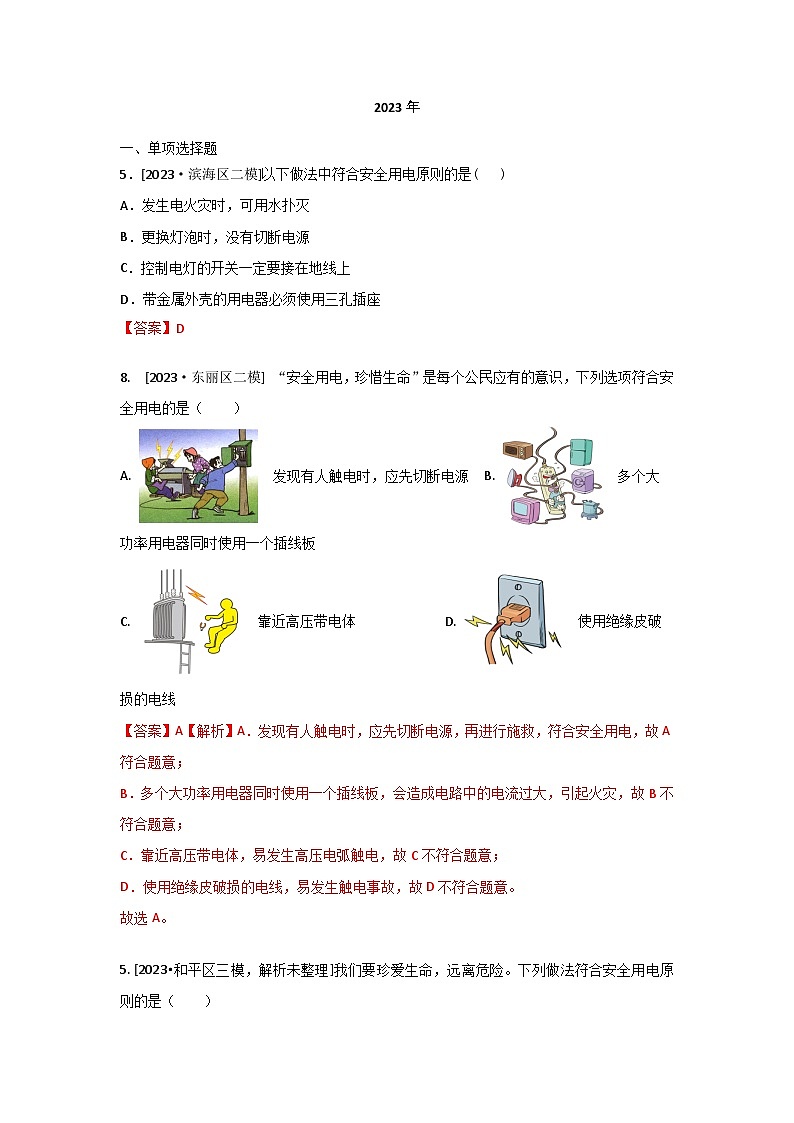

5．[2023·滨海区二模]以下做法中符合安全用电原则的是( )
A．发生电火灾时，可用水扑灭
B．更换灯泡时，没有切断电源
C．控制电灯的开关一定要接在地线上
D．带金属外壳的用电器必须使用三孔插座
【答案】D
8. [2023·东丽区二模] “安全用电，珍惜生命”是每个公民应有的意识，下列选项符合安全用电的是（ ）
A. 发现有人触电时，应先切断电源B. 多个大功率用电器同时使用一个插线板
C. 靠近高压带电体D. 使用绝缘皮破损的电线
【答案】A【解析】A．发现有人触电时，应先切断电源，再进行施救，符合安全用电，故A符合题意；
B．多个大功率用电器同时使用一个插线板，会造成电路中的电流过大，引起火灾，故B不符合题意；
C．靠近高压带电体，易发生高压电弧触电，故C不符合题意；
D．使用绝缘皮破损的电线，易发生触电事故，故D不符合题意。
故选A。
5. [2023•和平区三模，解析未整理]我们要珍爱生命，远离危险。下列做法符合安全用电原则的是（ ）
A. 高压线头掉落地上，注意到后，大步跑开
B. 同伴触电，立即用手拉他离开
C. 用湿抹布擦开着的电器
D. 同伴触电，立即切断电源，并通知医务人员
【答案】5.D
【解析】A．高压线头掉落地上，若此人大步跑开或大步走开，或将电线拿起，都会触电，所以应当双脚并列，轻轻跳开，故A不符合题意；
BD．发生触电事故时应该先切断电源，再施救，故B不符合题意，D符合题意；
C．湿布是容易导电的物体，用湿布擦拭开着的电器，容易引起人体触电，故C不符合题意。
10. [2023·部分区二模]图是某住宅户内配电系统的方框图。结合方框图的情景，下列分析正确的是（ ）
A. 空调和电灯是串联的
B. 电能表与空气开关①可以互换位置
C. 空气开关①跳闸时，电路可能发生了短路
D. 当空调漏电时，漏电保护器会自动断开
【答案】
10.C【解析】空调和电灯可独立工作、互不影响，是并联连接的，故A错误。家庭电路中电能表是接在家庭电路的最前面的，不能和其他元件互换位置，故B错误。空气开关①跳闸，说明电路中的电流过大，可能是电路中发生了短路，也可能是电路中总功率过大，故C正确。由图可知，图中漏电保护器安装在插座所在支路中，当该支路发生漏电时，漏电保护器会自动断开。当空调漏电时，漏电保护器所在支路不受影响，漏电保护器不会自动断开，故D错误。

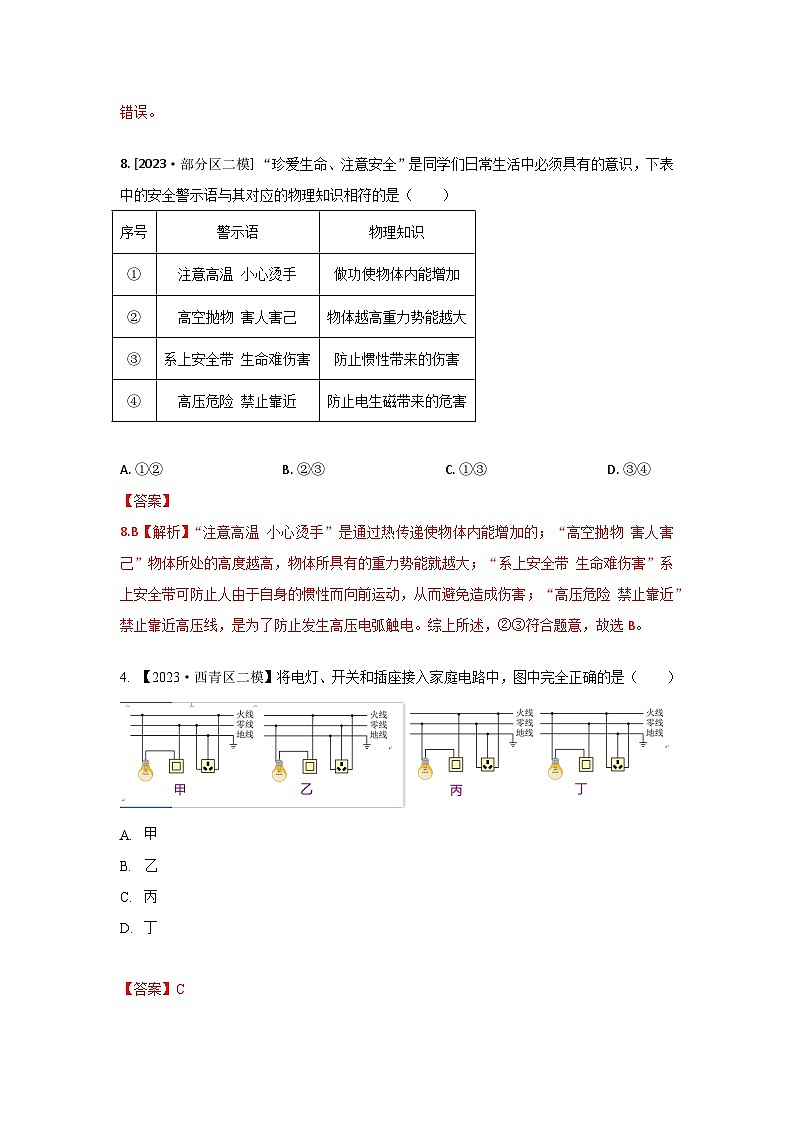

8. [2023·部分区二模] “珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下表中的安全警示语与其对应的物理知识相符的是（ ）
A. ①②B. ②③C. ①③D. ③④
【答案】
8.B【解析】“注意高温 小心烫手”是通过热传递使物体内能增加的；“高空抛物 害人害己”物体所处的高度越高，物体所具有的重力势能就越大；“系上安全带 生命难伤害”系上安全带可防止人由于自身的惯性而向前运动，从而避免造成伤害；“高压危险 禁止靠近”禁止靠近高压线，是为了防止发生高压电弧触电。综上所述，②③符合题意，故选B。
4. 【2023·西青区二模】将电灯、开关和插座接入家庭电路中，图中完全正确的是（ ）
甲
乙
丙
丁
【答案】C
7．（2023·南开区二模）如图所示是小明家常用的插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响其它插孔的正常使用。下列说法正确的是（ ）
A．插线板工作时插孔L与N之间的电压是36V
B．将测电笔插入E孔后氖管会发光
C．指示灯和每个插座之间是串联的
D．开关安装在插线板的干路上
【答案】D
【解析】插线板工作时，插孔L接火线、N接零线，插孔L与N之间的电压是220V，故A错误；插线板插孔E与地线连接，将测电笔插入E孔后氖管不会发光，故B错误；由题意可知，指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯和插座之间是并联的，故C错误；由于指示灯和插座之间是并联的，且指示灯在开关断开时不发光，插孔不能提供工作电压，说明开关在干路上，故D正确。
4．[2023·河北区二模]安全用电是每一位中学生应有的常识，下列做法符合安全用电原则的是（）
A.湿手拔用电器的插头
B.通电电线起火时立即泼水救火
C.断开电源开关后再更换灯泡
D.在一个插线板上同时使用多个大功率用电器
4.【答案】C
5. 【2023·红桥区二模】“珍爱生命，安全用电”，下列操作正确是（ ）
A. 小明用正在滴水的手打开台灯
B. 家用照明电路中，开关可以装在零线上
C. 家用冰箱三孔插头损坏了，换成两孔插头后只要冰箱能使用也无大碍
D. 虽然家用电线外都有一层绝缘材料，但是也不能在家用电线上晾晒衣服
【答案】D
6. 【2023·河东区一模】如图所示为部分家庭电路示意图，其中电器元件连接错误的是（ ）
A. ①④B. ②④C. ②③D. ①②③
【答案】D 【解析】保险盒需要接在火线上，熔断时可使电路断开火钱，故①处连接错误。图中开关接在零线上，开关断开时，灯泡连接着火线，不安全；开关控制用电器时，开关应接在火线与用电器之间，故②处连接错误。两孔插座接入家庭电路时应按“左零右火”的方式接入，故③处连接错误。三孔插座的接法入家庭电路时应按“左零右火上接地”的方式接入，故④处连接正确。故选D。
9．[2023·东丽区一模]如图所示为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（ ）
A．空气开关
B．二孔插座
C．带开关的灯泡
D．三孔插座
【答案】C
【解析】灯泡的开关接在火线上和接在零线上都能控制灯泡，但接在零线上，当开关断开时，灯泡连接着火线，不安全，因此图中带开关的灯泡连接错误，故C符合题意。
图5
8．[2023·滨海新区一模]某同学家的配电系统如图5所示，下列说法中正确的是 （ ）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，电灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
[答案]
8.D [解析]电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误。家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，电灯不一定发光，故B错误。如果插座被短路，电路中的电流过大，空气开关会“跳闸”从而切断电路，而此时漏电保护器不会切断电路，故C错误。空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
6．（2023·河西区一模）电网连着千万家，安全系着你我他。图7的做法中，符合安全用电要求的是（ ）
甲 乙 丙 丁
图7
A．图甲：使用绝缘皮破损导线
B．图乙：在高压线下钓鱼
C．图丙：照明电路安装方式
D．图丁：更换灯泡前先切断电源
【答案】D
【解析】导线的绝缘层破损，若继续使用，容易发生触电事故，故A不符合安全用电要求；在高压线下钓鱼，容易发生触电事故，故B不符合安全用电要求；开关与被控制的灯泡串联，为了用电安全，开关应接在火线与灯泡之间，故C不符合安全用电要求；为了安全，更换灯泡前要先切断电源，以免触电，故D符合安全用电要求。
10.（2023·滨海区结课）图5中有关家庭电路的连接完全正确的是（ ）
A.甲 B.乙 C.丙 D.丁
10. [答案]C
[解析]家庭电路中，三孔插座应按照“左零右火上接地”的原则接入电路，控制电灯的开关应该和电灯串联且开关接在火线上，电灯与零线相连。故选C。
9. 【2023·南开区一模】“电”为我们的生活提供了很多便利，但不正确使用也会带来危险，关于家庭电路和安全用电，下列说法正确的是（ ）
A. 用湿布擦正在发光的台灯
B. 家用电器的金属外壳不接地
C. 用电器过多可能会造成保险丝熔断
D. 家庭电路中各个用电器之间是串联的
【答案】C 【解析】生活用水是导体，用湿布擦正在发光的台灯时，容易发生触电事故，故A错误；为防止发生触电事故，家用电器金属外壳都要接地，故B错误；家庭电路中的各用电器工作时互不影响，是并联连接的，故D错误。
2. [2023·西青区一模] “注意安全，珍爱生命”是同学们必备的意识。下列做法中符合安全用电要求的是（ ）
A. 在高压线下放风筝
B. 用电器着火时用水灭火
C. 开关接在电灯和零线之间
D. 更换灯泡前断开电源开关
【答案】D
【解析】不接触低压带电体，不靠近高压带电体，在高压线下放风筝，容易发生触电事故，故A不符合题意；水是导体，用电器着火后，不能用水灭火，故B不符合题意；开关需要接在火线和电灯之间，保证开关断开后，没有电流经过灯泡，避免发生触电事故，故C不符合题意；为了避免发生触电事故，更换灯泡前需要断开电源开关，故D符合题意。
9. [2023·和平区二模]将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A.甲 B.乙 C.丙 D.丁
【答案】9.D
9. 【2023·红桥一模】安全用电，从我做起，下列有关安全用电的说法或做法正确的是（ ）
A. 在同一个插线板上同时使用多个大功率用电器
B. 更换灯泡或搬动电器前应断开电源开关
C. 家庭电路中空气开关跳闸，一定是发生了短路
D. 使用试电笔时，手指要碰到笔尖金属
【答案】B
9. [2023·部分区一模] 将如图所示完好的接线板连入家庭电路中，闭合开关，指示灯发光。再将台灯插在接线板的插座上，台灯与指示灯都发光。则( )
A.开关应该接在火线上
B.A孔应该接在火线上
C.开关与指示灯应该并联
D.台灯与指示灯应该串联
【答案】9.A 【解析】为了用电安全，开关应接在火线上，故A符合题意；安装插座时要遵循“左零右火上接地”的原则，因此A 孔应该接在地线上，故B不符合题意；由于闭合开关，指示灯发光，说明开关与指示是串联的，故C不符合题意；因指示灯与台灯先后发光，说明指示灯与台灯能独立工作，因此指示灯与台灯是并联的，故D不符合题意。
9．（2023·河北一模）如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作，且符合安全用电原则。下列说法正确的是( )
A．②处应接开关
B．电能表应接在空气开关后
C．若开关短路，空气开关会切断电源
D．用试电笔接触a孔中的金属片，氖管会发光
【答案】9.D
【解析】为了安全，开关应接在火线与灯泡之间，即①处接开关，故A错误；电能表应该在空气开关之前，故B错误；若开关短路，电灯会继续发光，空气开关不会切断电路，故C错误；a孔与火线相连，用试电笔接触a孔中的金属片，氖管发光，故D正确。
多项选择题
11．（多选）【2023·和平区一模】关于生活用电，下列说法正确的是 （ ）
甲 乙 丙 丁
A．图甲中，用电器的总功率过大，容易发生火灾
B．图乙中，使用螺丝刀试电笔时要用指尖抵住上端的金属帽
C．图丙中，人站在干燥的木凳上同时接触火线和零线，不会触电
D．图丁中，与三孔插座中标有①的插孔相连的导线和室外的大地相连
【答案】
11.ABD [解析]人虽然站在干燥的木凳上，但同时接触火线和零线，仍能形成完整的回路，有电流经过人体，则会使人触电，C错误，符合题意。
12. （多选）【2023·红桥一模】如图是某同学设计的部分家庭电路示意图，其中电器元件连接正确的是（ ）
A. 空气开关
B. 二孔插座
C. 三孔插座
D. 带开关的灯泡
【答案】ABC
填空题
18. [2023·河东区二模] 随着科技的发展，电冰箱已走进千家万户，电冰箱使用时其金属外壳必须______，保护用电安全；在家庭电路中发生______或用电器的总功率过大导致电流过大时，空气开关“跳闸”，切断电路，保护用电安全。
【答案】接地 短路
【解析】电冰箱使用时其金属外壳必须接地，当外壳漏电时，电流可通过地线导入大地，防止由于漏电而引起的触电事故，保护用电安全。当电路由于短路或用电器的总功率过大等原因导致电流过大时，空气开关会自动断开，俗称“跳闸”，切断电路，保护用电安全。
17. [2023·和平区二模]为了防止电流过大将用电器烧坏，很多用电器都装有图甲所示的保险管。图乙和图丙分别是两个保险管的截面图，若两管内保险丝的材料相同、长度相同，则图______中保险丝的电阻大；在电流和通电时间相同时，图______中保险丝更容易烧断。（均选填“乙”或“丙”）
【答案】17. 丙 丙
【解析】电阻的大小与材料、长度和横截面积有关，当保险丝的材料相同、长度相同时，横截面积大的保险丝电阻小，横截面积小的保险丝电阻大，则图丙中保险丝的电阻大；由焦耳定律可知，当电流和通电时间相同时，电阻大的保险丝产生的热量多，则图丙中保险丝更容易烧坏。
2022年
12．（多选）[2022·红桥区一模]图 9 是某同学设计的部分家庭电路示意图，其中电器元件连接正确的是（ ）
A．空气开关B．带开关的灯泡C．二孔插座D．三孔插座
【答案】12.ACD
14.[2022·红桥区一模]家庭中的电灯、电视机和电冰箱等用电器都是 __联在电路中的。小明家中一周前、后电能表示数如图 11 所示，他 家这周消耗了 kW•h 的电能。
【答案】14. 并 22
8．【2022·滨海新区一模】某家庭电路可简化成如图4所示的情况，观察该电路，下列说法正确的是（ ）
A．电视机和台灯是并联的 B．开关和灯泡是并联的
C．各个小彩灯之间是并联的 D．不插用电器时，插座处火线和零线是连通的
【答案】8．A
9. [2022·南开区一模]如图所示是某家庭电路的一部分，下列说法正确的是（ ）
A．当保险丝熔断后，可以用铜丝代替
B．电冰箱连入三孔插座后，电灯与电冰箱是串联的
C．为了用电安全，应在甲处安装电灯，乙处安装开关
D．站在地上的人若用手直接接触A点会有触电危险
【答案】9.D
【解析】保险丝应采用熔点低、电阻大的材料制作，当保险丝熔断后，不可以用铜丝代替，故A错误。电冰箱连入三孔插座后，电灯与电冰箱是并联的，故B错误。电灯接入电路中时，开关应接在火线上，则为了用电安全，应在甲处安装开关，乙处安装点灯，故C错误。
4. 【2022·西青区一模】“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列有关安全用电的说法，不符合要求的是（ ）
A.搬动用电器前要先断开电源开关
B.雷雨天气尽快躲在大树底下避雨
C.发现有人触电立即切断电源
D.用电器达到使用寿命后及时更换
【答案】4.B
7.（2022·河东区一模）如图4所示，将电灯、开关和插座接入家庭电路中，按线正确的是（ ）
A.甲 B.乙 C.丙 D.丁
[答案]7.D[解析]三孔插座应按照左零右火上接地的原则接入电路；带开关的电灯接入电路时，开关应与火线相连，电灯与零线相连。综上所述，故选D。
16.（2022·河东区一模）如图14所示，试电笔的笔尖金属体接触火线时氖管会发光，正确使用试电笔的方法是图_______；家庭电路中电流过大的原因可能是电路发生_______或电路中的用电器的总功率过大。
[答案]16.甲 短路
16. [2022·武清区一模]图10为家庭电路的局部示意图。三孔插座的“b”端点，应该接在 线上；电灯与开关电路的“d”“e” 两个端点中，需要接在火线上的是_ 。
【答案】16.接地 e
6．（2022·河西区二模）小明家的家庭电路简化后如图5所示，由该电路可知（ ）
A．a是零线，b是火线
B．灯泡d与插座f是串联电路
C．空气开关跳闸，其原因是灯丝断路
D．当A处断开，洗衣机插头插入插座f，洗衣机虽能工作但有安全隐患
[答案]6.D
7. （2022·红桥区二模）下列关于安全用电常识说法错误的是（ ）
A．当家庭电路起火时，应先断开电路再灭火
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．三脚插头较长的那只脚无用
D．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
[答案]7.C
6. 【2022·南开区二模】关于家庭电路，下列说法中正确的是
各用电器之间都是串联的
电冰箱、洗衣机可以使用两孔插座
在未断开电源开关的情况下，可以用湿布擦拭电视机
保险丝烧断，可能是由于电路中用电器的总功率过大引起的
【答案】6.D
9. 【2022·南开区二模】以下与同学们自身相关的物理量数据中，最符合实际的是
人的正常体温约为 39 ℃
中学生正常步行的速度约为 1.1 m/s
中学生的体重约为 50 N
对人体的安全电压不高于 220 V
【答案】9.B序号
警示语
物理知识
①
注意高温 小心烫手
做功使物体内能增加
②
高空抛物 害人害己
物体越高重力势能越大
③
系上安全带 生命难伤害
防止惯性带来的伤害
④
高压危险 禁止靠近
防止电生磁带来的危害
