北京版（2024）七年级上册（2024）从不同方向观察立体图形当堂检测题

这是一份北京版（2024）七年级上册（2024）从不同方向观察立体图形当堂检测题，共7页。试卷主要包含了选择题，填空题，作图题，解答题等内容，欢迎下载使用。

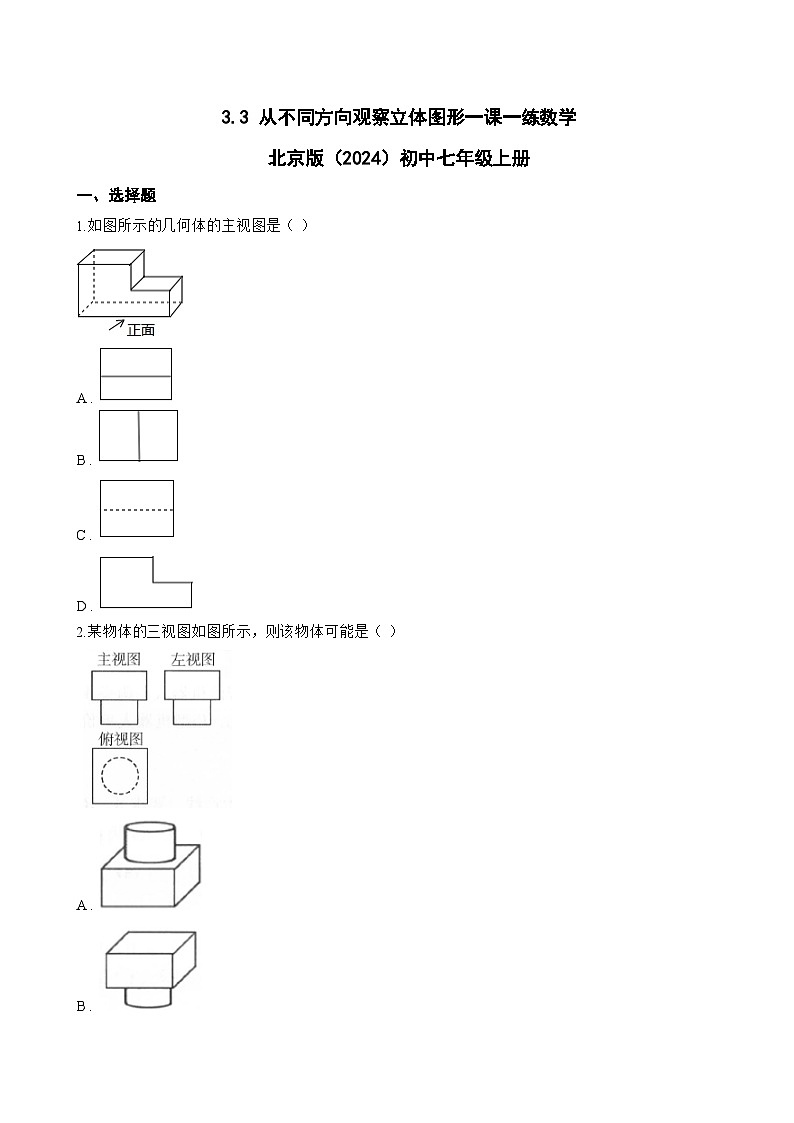

1.如图所示的几何体的主视图是（ ）
A .
B .
C .
D .
2.某物体的三视图如图所示，则该物体可能是（ ）

A .
B .
C .
D .

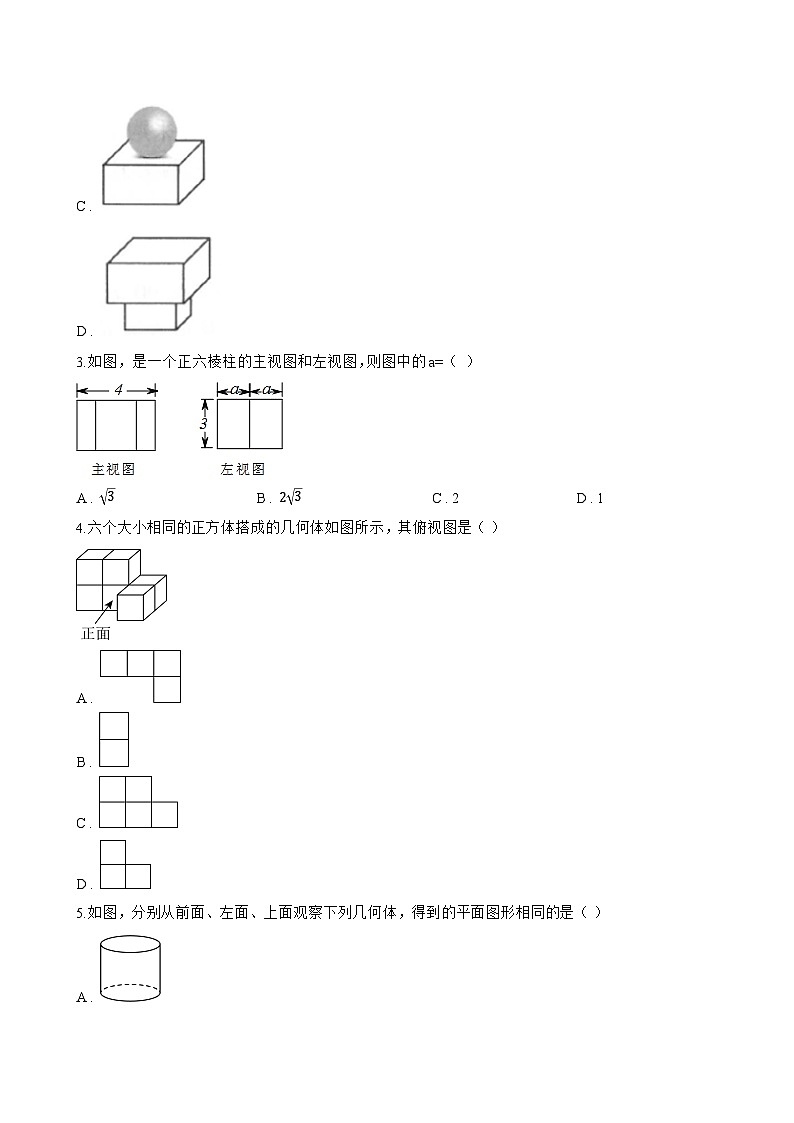

3.如图，是一个正六棱柱的主视图和左视图，则图中的a=（ ）
A . 3 B . 23 C . 2 D . 1
4.六个大小相同的正方体搭成的几何体如图所示，其俯视图是（ ）
A .
B .
C .
D .
5.如图，分别从前面、左面、上面观察下列几何体，得到的平面图形相同的是（ ）
A .
B .
C .
D .

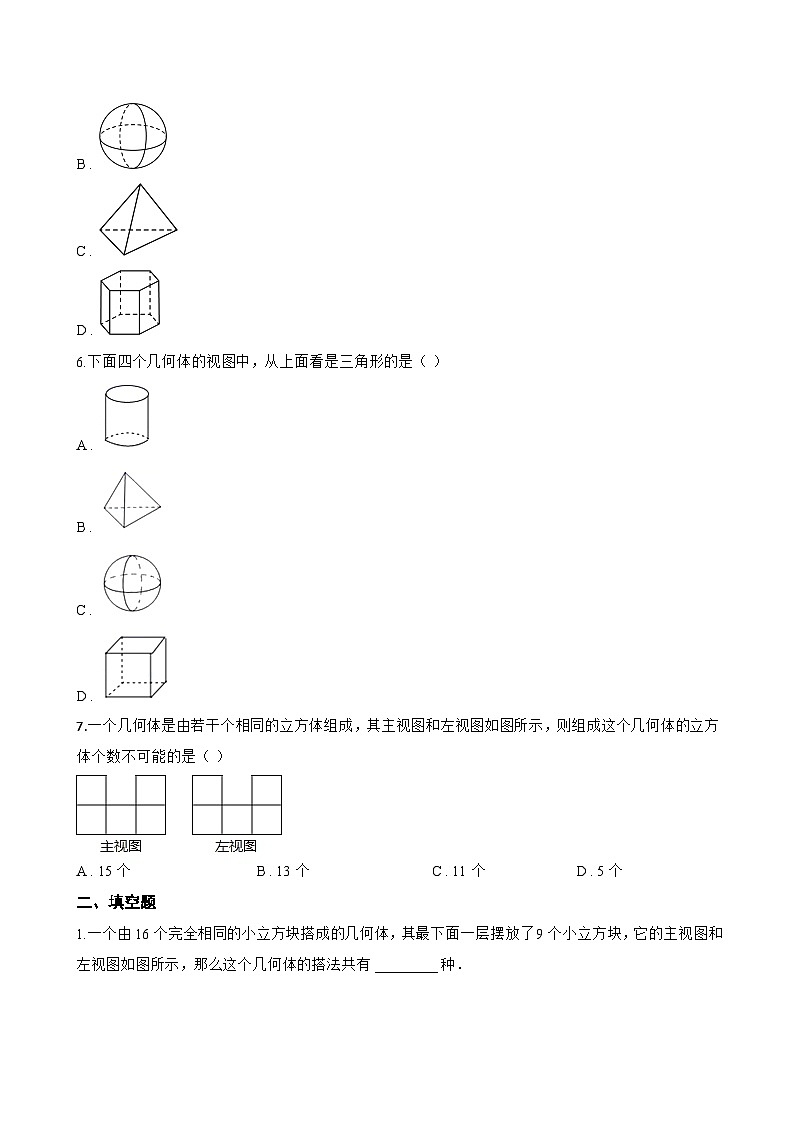

6.下面四个几何体的视图中，从上面看是三角形的是（ ）
A .
B .
C .
D .
7.一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（ ）
​
A . 15个 B . 13个 C . 11个 D . 5个
二、填空题
1.一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有 ________ 种．
2.如图，一长方体木板上有两个洞，一个是正方形形状的，一个是圆形形状的，对于以下4种几何体，你觉得哪一种作为塞子既可以堵住圆形空洞又可以堵住方形空洞？ ________ （填序号）．

3.观察下列立体图形，从正面和上面看到的平面图形相同的是 ________ ．（填序号）
4.由若干相同大小的小正方体组成的几何体，从不同方向看到的图形如图所示，则组成该几何体最多需要小正方体个数为 ________ ．
5.画三视图时，要使主视图与俯视图的 ________ 对正，主视图与左视图的 ________ 平齐，左视图与俯视图的 ________ 相等．
6.用小立方块搭一个几何体，使得它从正面看和从上面看到的形状图如图所示，它最少要 m个小立方块，最多要 n个小立方块，则 m+n的值为 ________ ．
三、作图题
1.如图，若干个大小相同的小立方块搭成的几何体．
（1） 这个几何体由 ________ 个小立方块搭成；
（2） 从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．
2.作图
如图①是一些小正方体所搭立体图形从上面看得到的图形，方格中的数字表示该位置的小正方体的个数．请在如图②所示的方格纸中分别画出这个立体图形从正面看和从左面看得到的图形．
3.下图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数.
（1） 请画出这个几何体的主视图和左视图.
（2） 若小正方体的棱长为1.求该几何体的体积.
4.从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图.
四、解答题
1.小明和小彬观察同一个物体，从俯视图看都是一个等腰梯形，但小明所看到的主视图如图（1）所示，小彬看到的主视图如图（2）所示．你知道这是一个什么样的物体？小明和小彬分别是从哪个方向观察它的？
2.画出该几何体的三视图：
3.请你在下面画一个正四棱锥的三视图．
