一根条形磁体，它的周围存在着磁场。这种磁体是一种永磁体。螺线管通电后，也会成为一个磁体。这样的磁体与永磁体相比，有哪些优点?这些优点在实际中有哪些应用?

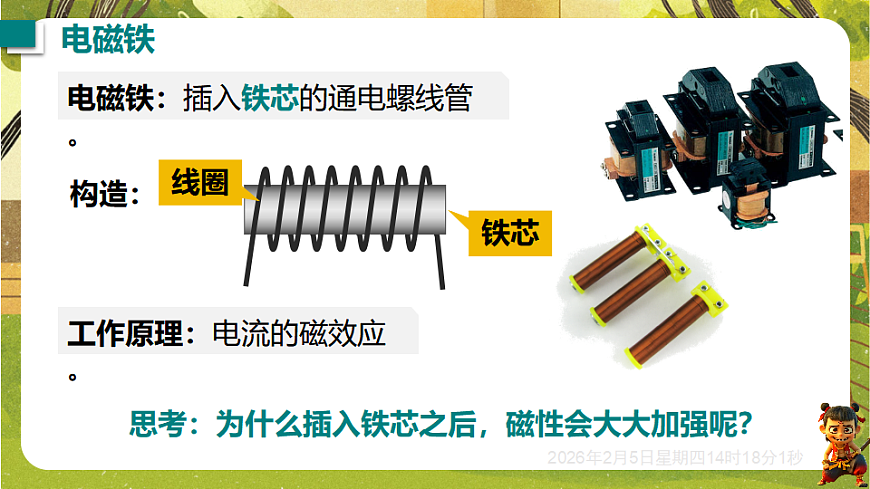

电磁铁：插入铁芯的通电螺线管。
思考：为什么插入铁芯之后，磁性会大大加强呢？
工作原理：电流的磁效应。
想想做做：制作简易的电磁起重机利用器材自己做一个电磁铁，通电后吸引大头针，数一数谁的电磁铁吸引大头针的数量多。
思考与讨论：为什么他们小组的电磁铁磁性强呢？比一比自己的电磁铁与他们的有什么不一样？
探究电磁铁的磁性强弱与哪些因素有关
电磁铁磁性的强弱与哪些因素有关呢？
1.可能与电流大小有关。
2.可能与线圈的匝数有关。
实验1：调整滑动变阻器的滑片，改变电路中的电流。记录通入不同大小的电流时，电磁铁吸引大头针的数目。
实验2：换上不同匝数的电磁铁，调整滑片控制电流一定，比较不同匝数电磁铁的吸引大头针的数目。
实验 探究影响电磁铁磁性强弱的因素

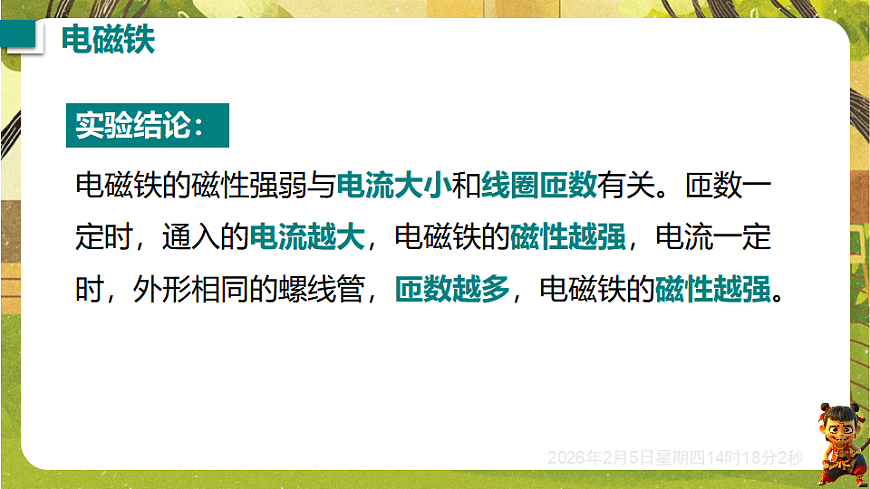

电磁铁的磁性强弱与电流大小和线圈匝数有关。匝数一定时，通入的电流越大，电磁铁的磁性越强，电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性越强。

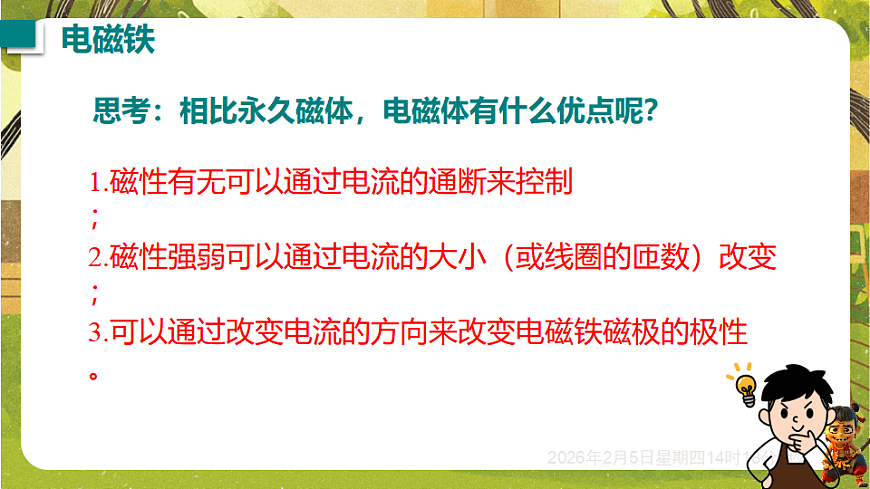

思考：相比永久磁体，电磁体有什么优点呢？
3.可以通过改变电流的方向来改变电磁铁磁极的极性。
1.磁性有无可以通过电流的通断来控制；
2.磁性强弱可以通过电流的大小（或线圈的匝数）改变；
磁悬浮列车所用的磁体大多是通有强大电流的电磁铁，靠安装在车厢和轨道上的磁极的相互作用悬浮和高速运动，行驶时不需接触轨道，因此只受来自空气的阻力。磁悬浮列车的最高速度可达每小时500km以上。
1.许多自动控制的电路中都安装有电磁铁，有关电磁铁，下列说法正确的是( )
A.铁芯使通电电磁铁的磁性增强B.电磁铁断电后，仍然有很强的磁性C.电磁铁的铁芯可以用铜棒代替D.电磁铁是根据电流的热效应制成的
工人师傅们操作电磁起重机等大型设备时，设备的电流可达几十安甚至上百安，用手操作直接连接在电路中的开关是很危险的，有什么好办法呢？
电磁铁：通电时产生磁性，吸下衔铁
衔铁：带动动触点上下运动
弹簧：电磁铁无磁性时，带动衔铁离开电磁铁
继电器：利用低电压、弱电流电路的通断来间接地控制高电压、强电流电路通断的装置。(实质：开关)
如何使用电磁继电器去控制大型设备呢？
知识点2 电磁铁的磁性
2.为探究“影响电磁铁磁性强弱的因素”，小海用电池（电压一定）、滑动变阻器、数量较多的大头针以及较长导线为主要器材，进行如图所示的简易实验。
（1）小海将导线绕在铁钉上制成简易电磁铁，并巧妙地通过吸引大头针的数量来判断电磁铁磁性的强弱，这种常用的实验方法是________（填“控制变量法”或“转换法”）。
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到如图 A所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图B所示的情景，比较图 A和B，可知___图中的电流较小，从而发现，通过电磁铁的电流越____（填“大”或“小”），磁性越强。
（3）比较图C中甲和乙得出的结论是：当通过线圈的电流相等时，线圈匝数越多，磁性越____。
（4）下面选项中，其工作原理不涉及电磁铁应用的是____（填序号）。①指南针 ②电铃 ③磁悬浮列车④电磁起重机
3.2024年12月27日，全球首款搭设电磁弹射轨道的两栖攻击舰——“四川舰”顺利下水。其搭设的电磁弹射轨道实质是电磁铁矩阵，电磁铁是利用电流的____效应工作的。电磁继电器也是利用电磁铁来工作的，它是用来控制工作电路的一种______。
4.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是( )
5. 小红用一根导线和一枚铁钉制作了如图所示的电磁铁。她给线圈通电后，钉尖处可以吸引曲别针。关于此实验，下列说法正确的是( )
7.酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作。设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示。若密封罩被提起并悬挂于空中、不计衔铁、杠杆的质量，左侧电磁铁对衔铁的吸力应______（填“大于”“等于”或“小于”）密封罩的重力；
若提不起，则应将滑动变阻器滑片向____（填“左”或“右”）滑动。
（1）用笔画线代替导线将实物电路连接完整。
A.铜B.铁C.铝D.塑料
（5）经过对电磁铁的研究，可得出结论：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性______；当通过电磁铁的电流一定时，电磁铁线圈的匝数越____，磁性越强。
（1）请以笔画线代替导线完成图甲电路连接。
