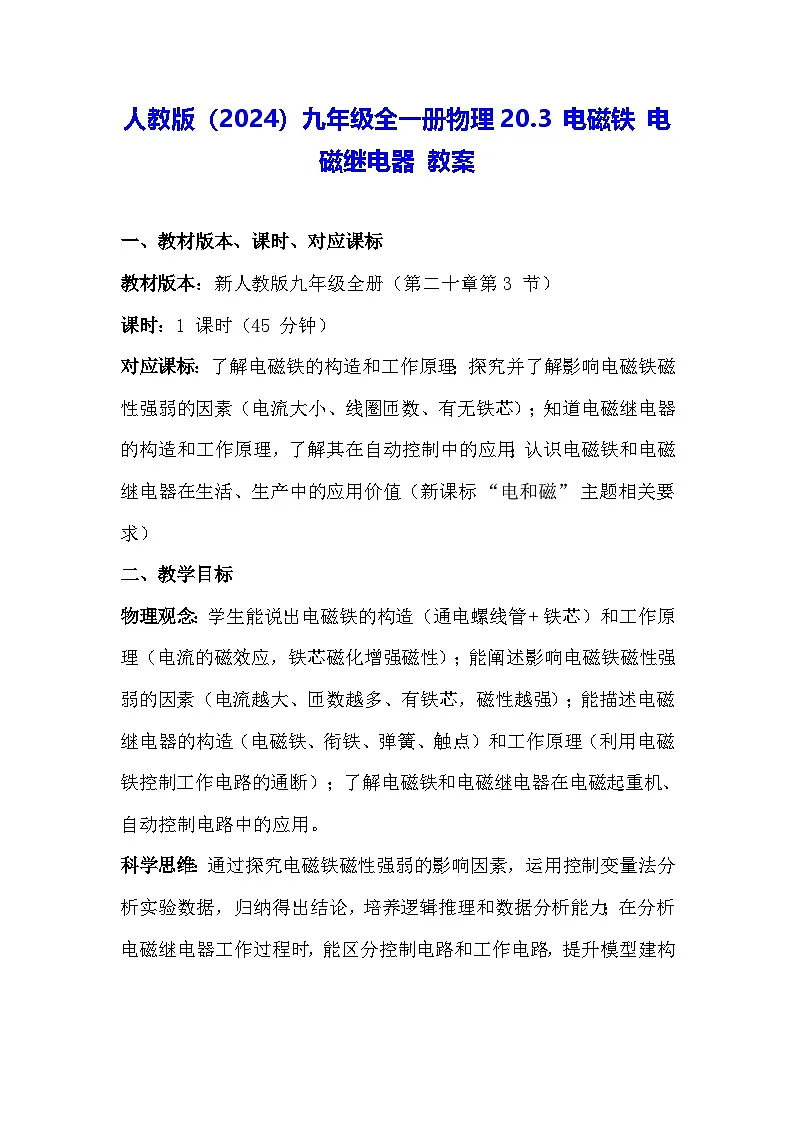

一、教材版本、课时、对应课标
教材版本：新人教版九年级全册（第二十章第 3 节）
课时：1 课时（45 分钟）
对应课标：了解电磁铁的构造和工作原理；探究并了解影响电磁铁磁性强弱的因素（电流大小、线圈匝数、有无铁芯）；知道电磁继电器的构造和工作原理，了解其在自动控制中的应用；认识电磁铁和电磁继电器在生活、生产中的应用价值（新课标 “电和磁” 主题相关要求）
二、教学目标
物理观念：学生能说出电磁铁的构造（通电螺线管 + 铁芯）和工作原理（电流的磁效应，铁芯磁化增强磁性）；能阐述影响电磁铁磁性强弱的因素（电流越大、匝数越多、有铁芯，磁性越强）；能描述电磁继电器的构造（电磁铁、衔铁、弹簧、触点）和工作原理（利用电磁铁控制工作电路的通断）；了解电磁铁和电磁继电器在电磁起重机、自动控制电路中的应用。

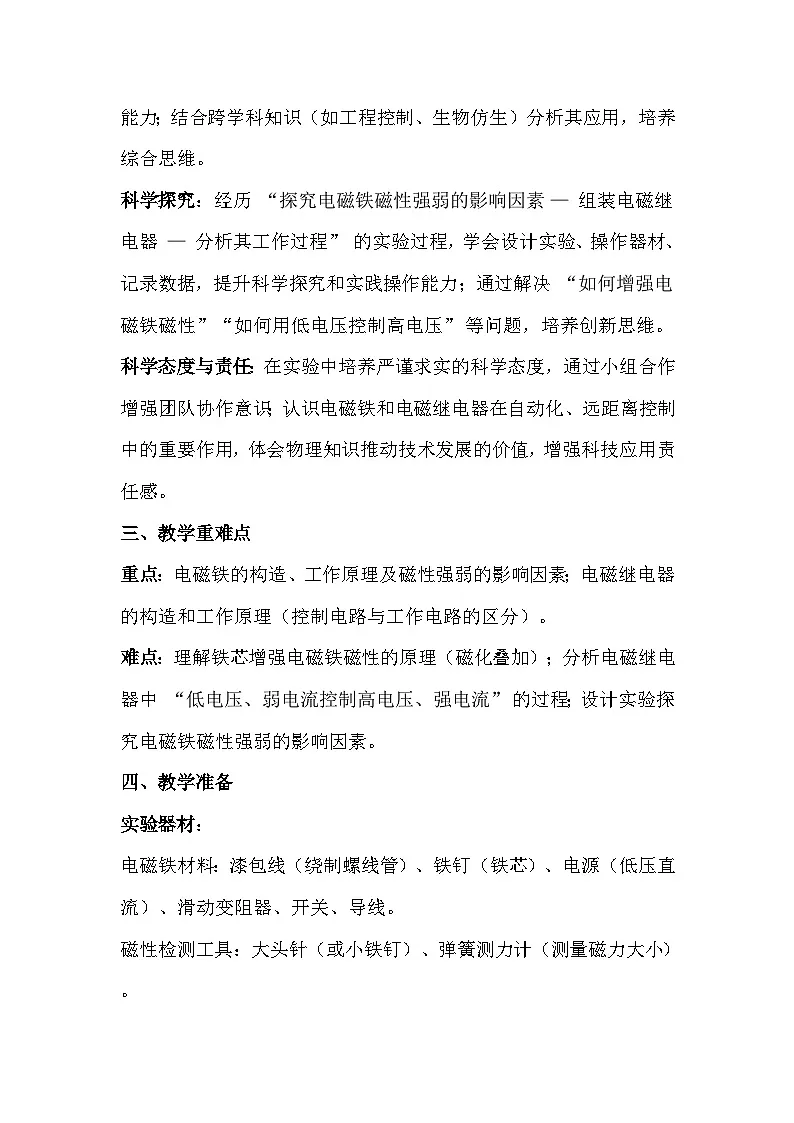

科学思维：通过探究电磁铁磁性强弱的影响因素，运用控制变量法分析实验数据，归纳得出结论，培养逻辑推理和数据分析能力；在分析电磁继电器工作过程时，能区分控制电路和工作电路，提升模型建构能力；结合跨学科知识（如工程控制、生物仿生）分析其应用，培养综合思维。
科学探究：经历 “探究电磁铁磁性强弱的影响因素 — 组装电磁继电器 — 分析其工作过程” 的实验过程，学会设计实验、操作器材、记录数据，提升科学探究和实践操作能力；通过解决 “如何增强电磁铁磁性”“如何用低电压控制高电压” 等问题，培养创新思维。
科学态度与责任：在实验中培养严谨求实的科学态度，通过小组合作增强团队协作意识；认识电磁铁和电磁继电器在自动化、远距离控制中的重要作用，体会物理知识推动技术发展的价值，增强科技应用责任感。
三、教学重难点
重点：电磁铁的构造、工作原理及磁性强弱的影响因素；电磁继电器的构造和工作原理（控制电路与工作电路的区分）。
难点：理解铁芯增强电磁铁磁性的原理（磁化叠加）；分析电磁继电器中 “低电压、弱电流控制高电压、强电流” 的过程；设计实验探究电磁铁磁性强弱的影响因素。
四、教学准备
实验器材：
电磁铁材料：漆包线（绕制螺线管）、铁钉（铁芯）、电源（低压直流）、滑动变阻器、开关、导线。
磁性检测工具：大头针（或小铁钉）、弹簧测力计（测量磁力大小）。
电磁继电器：电磁继电器模型（透明外壳，可见内部结构）、控制电路电源（3V）、工作电路电源（12V）、小灯泡、电铃。
数字化工具：
AI 电磁模拟软件（可动态展示电磁铁磁性强弱与电流、匝数、铁芯的关系，模拟电磁继电器工作过程）。
多媒体课件（含电磁铁应用视频、电磁继电器工作动画、自动化生产线中继电器的应用案例）
虚拟实验室平台（供学生模拟 “改变电流 / 匝数探究磁性强弱” 实验）。
跨学科材料：
工程学：自动化生产线中电磁继电器的控制原理（如流水线计件计数）。
生物学：某些动物（如电鲶）利用自身产生的磁场控制周围环境，类比电磁继电器的 “控制” 功能。
生活应用：家用饮水机温控电路（用继电器控制加热管通断）、汽车启动电路（用小电流控制启动电机）。
五、教学过程
六、教学评价
课堂表现评价： - 实验操作：评估学生在电磁铁探究中控制变量法的应用（如 “是否保持匝数不变探究电流影响”）、数据记录的准确性。 - 原理理解：通过课堂提问检测对 “铁芯作用”“继电器两个电路” 的理解（如 “为什么继电器能实现安全控制”）。 - 应用分析：评价学生能否结合实例分析电磁铁磁性变化（如 “电磁起重机如何放下重物”）。作业评价： - 基础题：检查对电磁铁影响因素和继电器工作过程的表述准确性。 - 拓展题：评估 “路灯自动控制” 设计方案的科学性（如光敏电阻是否接入控制电路）、可行性（元件选择是否合理）。
实验报告评价：重点关注电磁铁探究实验的 “变量控制描述”“数据表格设计”“结论与数据的一致性”，以及对实验误差的分析（如 “导线电阻影响电流大小”）。
七、教学反思
成功之处： - 实验设计贴近学生认知，通过 “吸引大头针数量” 直观反映磁性强弱，学生对控制变量法的应用较熟练，能自主得出影响因素。 - 电磁继电器的模型演示和 AI 自动控制模拟，有效突破了 “两个电路区分” 和 “自动控制原理” 的难点，学生理解较深刻。 - 跨学科应用（工程保护、生物类比）的融入，拓宽了学生视野，体现了知识的实用性。
不足： - 部分学生对 “铁芯磁化的磁场叠加” 理解仍较模糊，可增加 “无铁芯和有铁芯时的磁感线对比” 实验（用铁粉显示）。 - 继电器的触点类型（常开、常闭）未深入讲解，导致分析复杂控制电路时出现困难，可补充 “不同触点的应用场景”。 - 实验时间较紧，电磁铁匝数的精确控制存在误差（手工绕制的线圈匝数不均），需提前准备标准化螺线管。
改进方向： - 开发 “电磁铁磁性模拟器”，学生输入电流、匝数、铁芯参数，实时显示吸引大头针数量，增强互动性。 - 增加 “继电器组装” 实践活动，让学生亲手连接控制电路和工作电路，观察用电器的通断，强化动手能力。 - 引入 “智能继电器”（如 Arduin 控制的继电器模块），展示现代科技中继电器的数字化应用，激发创新兴趣。
八、此教学设计运用了多种教学方法，旨在通过多样化的教学手段帮助学生理解知识、提升能力，具体如下：
1. 实验探究法
在 “电磁铁的构造与原理” 环节，通过演示 “通电螺线管有无铁芯时吸引大头针数量的差异”，让学生直观感知铁芯对磁性的增强作用，以及通断电对磁性有无的控制。
在 “探究电磁铁磁性强弱的影响因素” 环节，采用分组实验的方式，让学生自主设计实验（运用控制变量法），通过改变电流大小、线圈匝数、有无铁芯等变量，观察吸引大头针的数量来判断磁性强弱，经历 “提出问题 — 猜想 — 设计实验 — 操作 — 分析数据 — 得出结论” 的完整探究过程，提升科学探究能力。
2. 演示法
教师演示电磁继电器的工作过程，通过透明外壳的模型展示电磁铁、衔铁、弹簧、触点等部件的动作，让学生清晰观察到控制电路通断如何影响工作电路的通断，帮助理解其工作原理。
演示 “通电螺线管插入铁芯后磁性增强” 的实验，为学生建立电磁铁构造与原理的直观认知。
3. 情境教学法
课堂导入时，播放电磁起重机、自动化工厂机械手的视频，创设工业应用情境，提出 “电磁起重机为何能吸放钢铁”“如何用弱电流控制强电流” 等问题，激发学生的探究兴趣，将抽象的物理知识与实际应用联系起来。
4. 多媒体辅助教学法
运用 AI 电磁模拟软件动态展示 “铁芯磁化过程”，清晰呈现铁芯被磁化后产生的磁场与螺线管磁场的叠加效果，帮助学生理解 “铁芯增强磁性” 的本质（突破难点）。
通过动画模拟电磁继电器在 “水位自动控制” 中的应用过程，让学生直观感受其在自动控制中的作用，加深对工作原理的理解。
5. 讨论法
在导入环节，组织学生讨论视频中的现象，引导学生初步思考电磁铁和继电器的功能；在跨学科应用环节，让学生讨论电磁继电器在电梯超载保护中的安全意义，以及生物控制与继电器控制的类比关系，培养学生的表达能力和思维碰撞能力。
6. 归纳法
在探究电磁铁磁性强弱的影响因素后，引导学生分析实验数据，归纳得出 “电流越大、匝数越多、有铁芯时磁性越强” 的结论；在课堂小结时，通过梳理知识体系，归纳电磁铁和电磁继电器的构造、原理及应用，帮助学生构建系统的知识框架。
7. 控制变量法（科学方法渗透）
在探究电磁铁磁性强弱的影响因素实验中，明确要求学生运用控制变量法：探究电流的影响时，保持匝数和铁芯不变；探究匝数的影响时，保持电流和铁芯不变；探究铁芯的影响时，保持电流和匝数不变。通过该方法的应用，培养学生严谨的实验思维和逻辑推理能力。
8. 跨学科教学法
结合工程学知识（如电梯超载保护、自动化生产线控制）、生物学知识（如章鱼吸盘的控制与继电器的间接控制类比），分析电磁铁和电磁继电器的应用，打破学科界限，培养学生的综合思维和知识迁移能力。
这些教学方法相互配合，既注重知识的传授，又强调能力的培养，兼顾科学态度与责任的渗透，符合新课标对 “物理观念、科学思维、科学探究、科学态度与责任” 四维目标的要求。
主题及活动时间
教师活动
学生活动
设计意图
一、情境导入（5 分钟）
1. 播放视频：电磁起重机吊起废钢铁、自动化工厂中机械手搬运零件（由继电器控制）。2. 提问： - 电磁起重机为什么能吊起钢铁，断电后又能放下？ - 自动化生产中，如何用微弱的电流控制强大的动力设备？3. 展示电磁铁和电磁继电器实物，引出课题。
1. 观看视频，讨论现象：“电磁起重机有磁性时吸铁，断电后磁性消失”“可能存在一种‘开关’能间接控制电路”。2. 观察实物，对电磁铁的 “可控磁性” 和继电器的 “控制功能” 产生好奇。
从工业应用和生活实例入手，创设问题情境，建立电磁铁、继电器与技术应用的联系，激发探究兴趣。
二、电磁铁的构造与原理（8 分钟）
1. 提出问题：什么是电磁铁？它的磁性是否可以控制？2. 演示实验： - 用通电螺线管吸引大头针（磁性较弱），插入铁钉后吸引数量明显增多（磁性增强）。 - 断电后，大头针全部落下（磁性消失）。3. 总结： - 构造：电磁铁是插入铁芯的通电螺线管。 - 原理：电流的磁效应 + 铁芯被磁化，两者磁性叠加，使磁性大大增强。 - 特点：磁性有无可由电流通断控制，磁性强弱和方向可由电流大小和方向控制。4. 用 AI 软件模拟 “铁芯磁化过程”，展示铁芯被磁化后产生的磁场与螺线管磁场的叠加效果。
1. 观察实验现象，记录 “有无铁芯、通断电” 时吸引大头针的数量差异，归纳电磁铁的可控性。2. 观看 AI 模拟，理解 “铁芯磁化增强磁性” 的本质：“两个磁场叠加，总磁性更强”。3. 对比永磁体，总结电磁铁的优势：“磁性可控制，应用更灵活”。
通过实验和 AI 模拟，让学生直观认识电磁铁的构造、原理和可控性，突破 “铁芯增强磁性” 的难点。
三、探究电磁铁磁性强弱的影响因素（12 分钟）
1. 提出问题：电磁铁的磁性强弱与哪些因素有关？2. 引导猜想：基于电磁铁构造，猜想与 “电流大小、线圈匝数、有无铁芯” 有关。3. 设计实验（控制变量法）： - 提供器材：绕有不同匝数的螺线管、铁芯、滑动变阻器、电源、大头针。 - 实验方案：通过吸引大头针的数量判断磁性强弱（数量越多，磁性越强）。 - 任务 1：保持匝数和铁芯不变，改变电流（移动滑动变阻器），记录吸引数量。 - 任务 2：保持电流和铁芯不变，改变匝数（换用不同螺线管），记录吸引数量。 - 任务 3：保持电流和匝数不变，对比有无铁芯时的吸引数量。4. 分组实验，教师巡视指导，纠正 “电路连接错误”“匝数计数错误” 等问题。5. 汇总数据，得出结论：电流越大、匝数越多、有铁芯，电磁铁磁性越强。
1. 小组讨论实验方案，明确变量控制方法（如 “探究电流影响时，其他因素必须不变”）。2. 动手操作，记录数据（如：50 匝螺线管，1A 电流，吸引 20 枚大头针；2A 电流时吸引 40 枚）。3. 分析数据，归纳规律，用公式化语言表述：“磁性强弱∝电流 × 匝数（有铁芯）”。
通过控制变量法实验，让学生自主探究影响因素，培养实验设计、操作和数据分析能力，体会科学探究的严谨性。
四、电磁继电器的工作原理（10 分钟）
1. 提出问题：如何用微弱的电流（如 3V）控制强大的电流（如 220V）？2. 展示电磁继电器模型，介绍构造： - 控制电路：电磁铁、低压电源、开关（控制电磁铁磁性）。 - 工作电路：衔铁、弹簧、触点（动触点和静触点）、高压电源、用电器。3. 演示工作过程： - 控制电路接通→电磁铁有磁性→吸引衔铁→动触点与静触点接触→工作电路接通→用电器工作。 - 控制电路断开→电磁铁无磁性→衔铁在弹簧作用下复位→工作电路断开→用电器停止。4. 用 AI 软件模拟 “水位自动控制” 场景（水位上升→浮子带动开关接通控制电路→继电器启动水泵抽水），分析继电器的 “自动控制” 作用。
1. 观察模型，区分控制电路（低压）和工作电路（高压），记录各部件名称和作用。2. 跟随演示，绘制继电器工作流程图，标注 “通断” 状态下的部件变化。3. 分析 AI 模拟的自动控制场景，理解继电器 “用低电压控制高电压，实现远距离或自动控制” 的价值。
通过模型演示和 AI 模拟，让学生理解电磁继电器的构造和工作原理，明确其 “安全控制” 的核心作用，突破 “两个电路区分” 的难点。
五、跨学科应用与拓展（5 分钟）
1. 工程应用：讲解电磁继电器在电梯超载保护中的作用（超载时，控制电路接通→继电器切断电梯电机电源）。2. 生物类比：某些生物（如章鱼）通过肌肉收缩控制吸盘的吸放，类似继电器的 “间接控制” 原理。3. 生活实例：家用空调的温控电路（温度传感器控制继电器，调节压缩机启停）。
1. 讨论工程应用中继电器的安全意义：“避免人直接接触高压电，更安全”。2. 对比生物控制与继电器控制，体会 “间接控制” 在自然界和技术中的普遍性。3. 联系生活，列举其他继电器应用（如洗衣机的脱水保护），强化知识应用。
通过跨学科联系，体现电磁铁和继电器的广泛应用，培养学生的知识迁移能力和科技视野。
六、课堂小结与作业（2 分钟）
1. 总结： - 电磁铁：构造（螺线管 + 铁芯）、原理（电流磁效应 + 铁芯磁化）、影响因素（电流、匝数、铁芯）。 - 电磁继电器：构造（两个电路 + 机械部件）、原理（电磁铁控制工作电路）、应用（远距离 / 自动控制）。2. 作业： - 基础题：教材习题（分析电磁铁磁性变化、继电器工作过程）。 - 拓展题：设计 “用电磁继电器控制路灯自动开关” 的电路（提示：利用光敏电阻感知光线，控制电路通断）。
1. 绘制思维导图，梳理知识体系，对比电磁铁与继电器的关联：“继电器以电磁铁为核心”。2. 记录作业，基础题巩固知识，拓展题培养创新设计能力。
通过小结和分层作业，巩固课堂知识，延伸探究兴趣，培养知识应用和创新能力。
