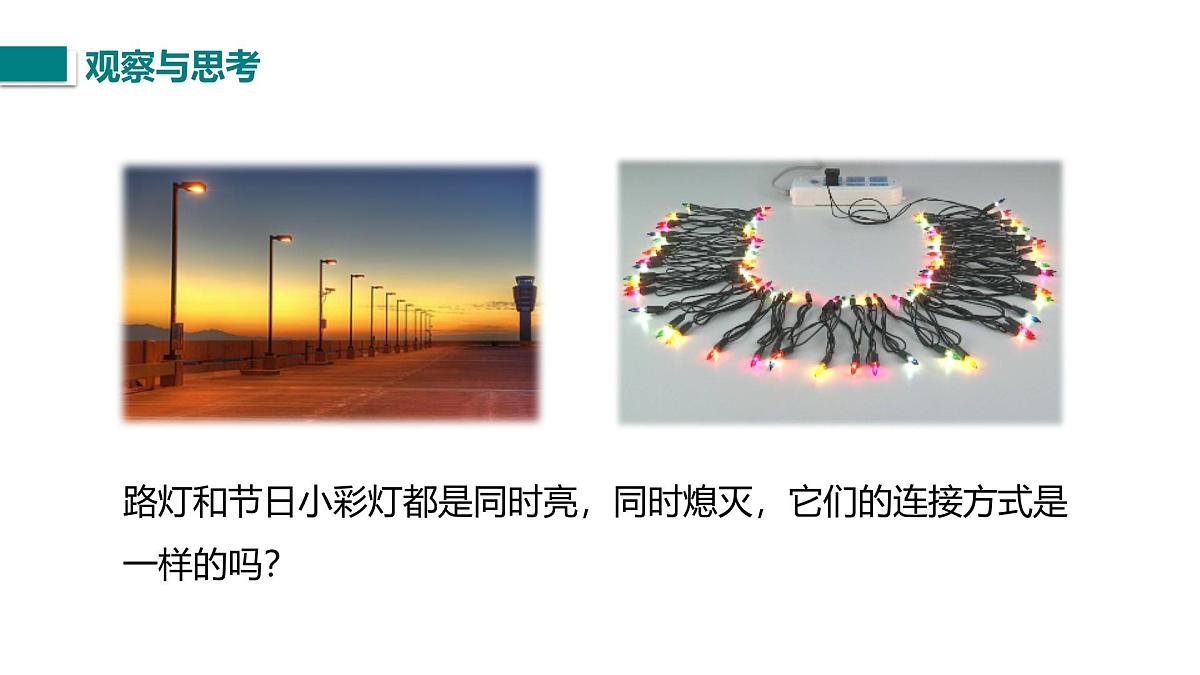

路灯和节日小彩灯都是同时亮，同时熄灭，它们的连接方式是一样的吗？

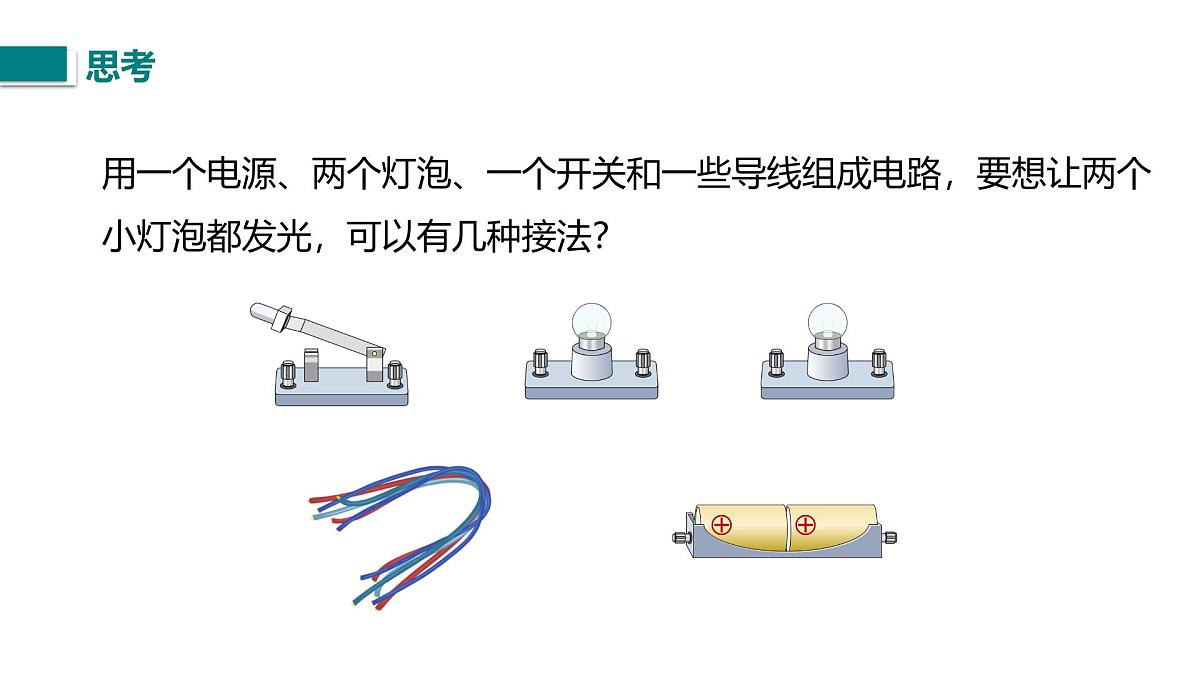

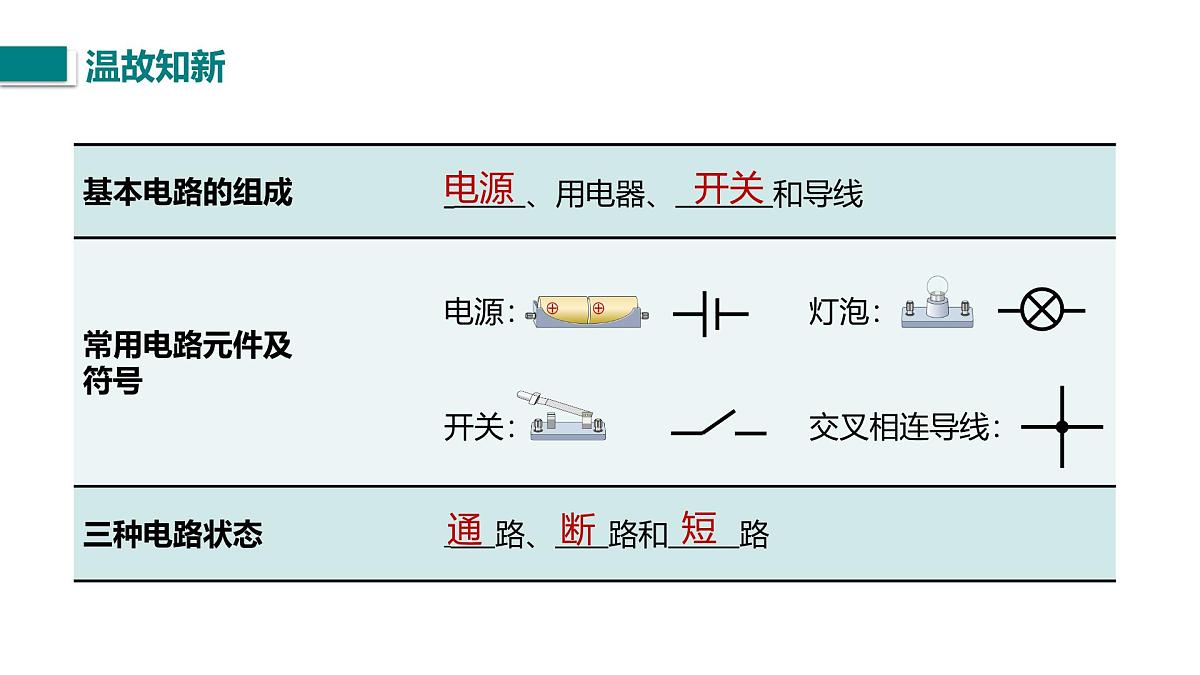

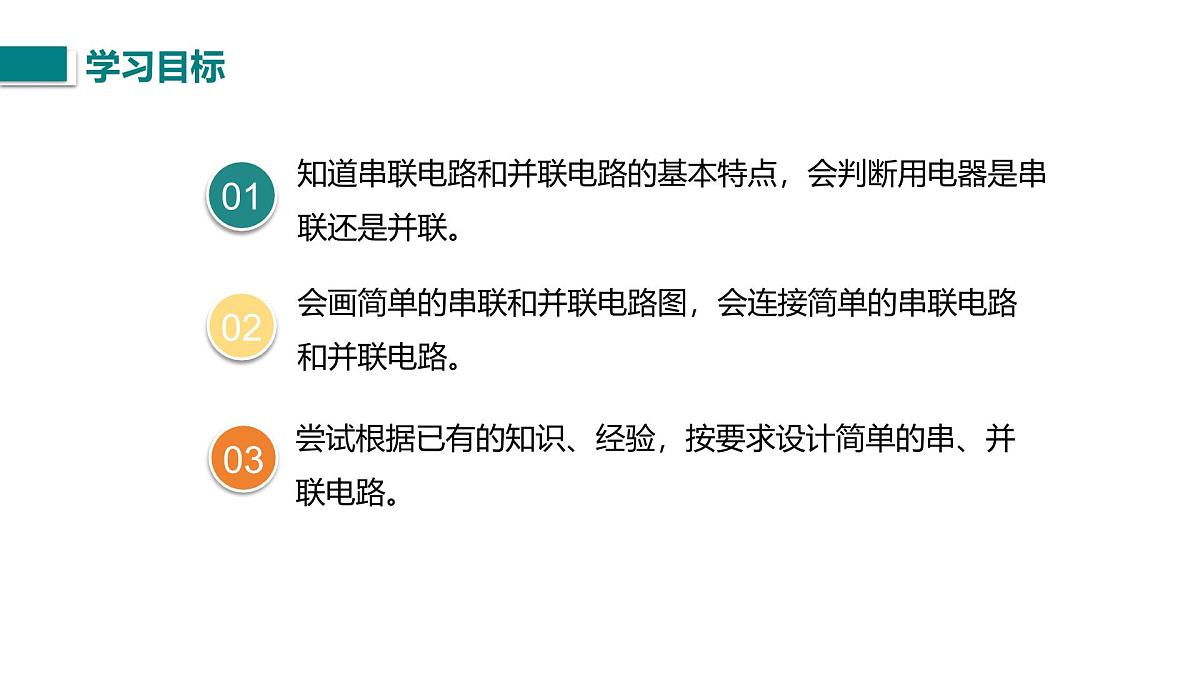

用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？

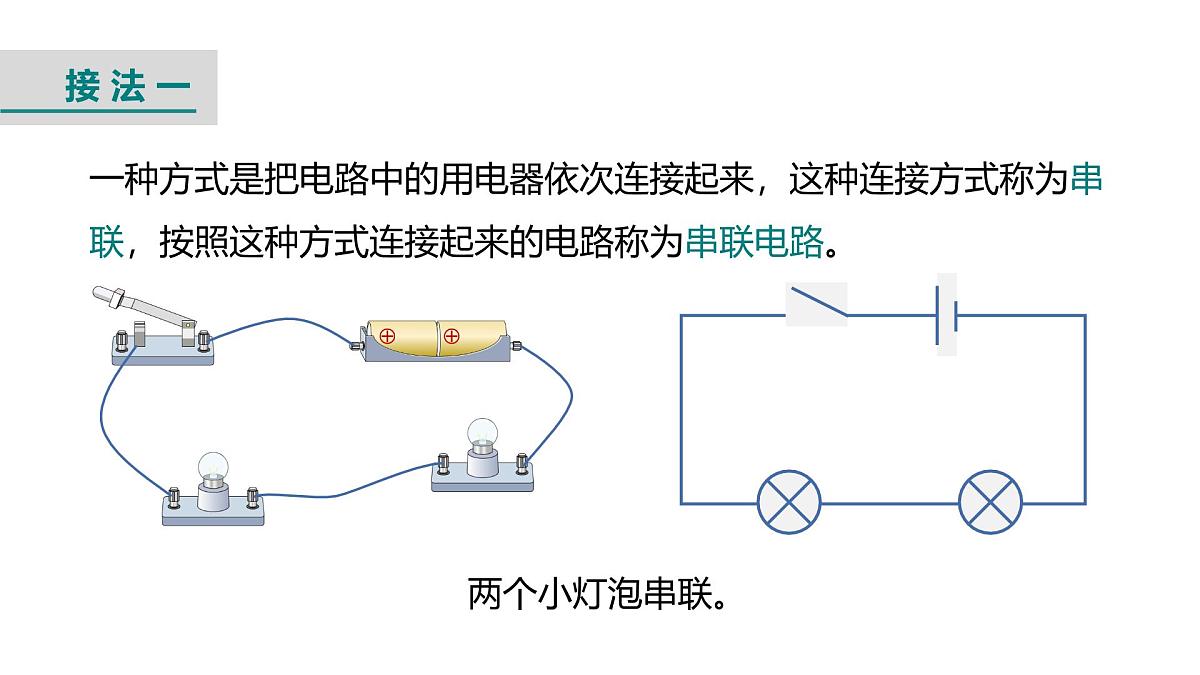

一种方式是把电路中的用电器依次连接起来，这种连接方式称为串联，按照这种方式连接起来的电路称为串联电路。

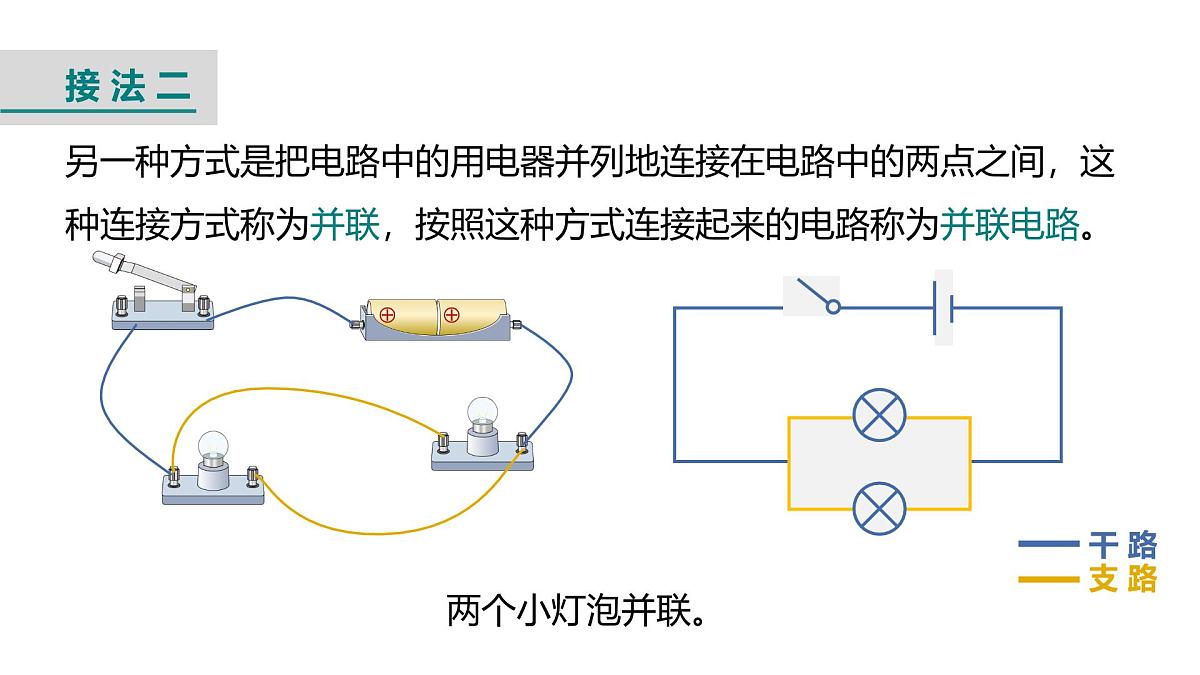

另一种方式是把电路中的用电器并列地连接在电路中的两点之间，这种连接方式称为并联，按照这种方式连接起来的电路称为并联电路。

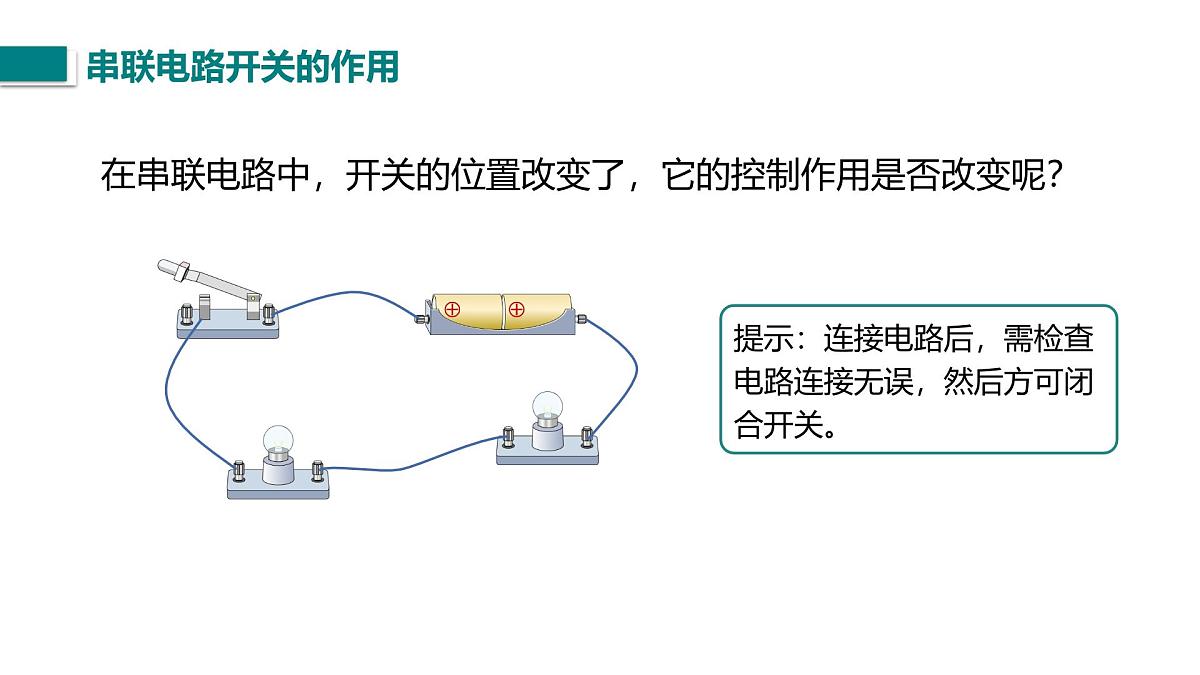

在串联电路中，开关的位置改变了，它的控制作用是否改变呢？
提示：连接电路后，需检查电路连接无误，然后方可闭合开关。
在串联电路中，开关控制所有用电器。在串联电路中，开关位置的改变不影响它对用电器的控制作用。
在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？
在并联电路中，干路开关控制所有用电器。在并联电路中，支路开关只能控制所在支路的用电器。
如图所示，在灯泡两端各加一根导线，对整个电路有什么影响呢？试着画出它们的电路图。（如果一个灯泡断路呢？）
在如图所示的电路中，两个灯泡组成并联电路的是（ ）
B图中两盏灯都能独立工作，互不影响，它们各自都能与电源构成通路，所以是并联电路。
如图所示的四个电路图中，开关闭合时，三盏灯属于并联关系的是（ ）
元件逐个顺次相连是串联，并列相连是并联。
电流始终是一条路径，此为串联；电流在某处分为几个支路，且每个支路中都有用电器，此为并联。
串联电路，拆掉一个用电器，其他都不工作并联电路，拆掉一个用电器，其他用电器仍然能正常工作。
识别不规范电路过程中，不论导线有多长，只要中间没有电源、用电器等，导线两端点均可看成一个点，从而找出各用电器两端的公共点。具体做法：先标节点；相同的节点写成一个点；再找到各节点的元件，画出规范的电路图。
家中的电灯和洗衣机是怎么连接的?
街道上的路灯之间是如何连接的？
给你下列器材：一只红灯泡、一只绿灯泡、一只电铃、一个电池组、两只开关S1和S2、若干条导线，请按要求设计一个报警器的电路。要求是：合上开关S1时，绿灯亮，表示平安；合上开关S2时，电铃响同时红灯亮，表示有情况。请你根据上述要求在下列虚线框中画出电路图。
若支路上不止一个用电器，或者在分成几条支路后，电流又汇合在一起经过某个用电器回到电源负极，则这个电路中既有串联也有并联,这种电路常常被称为混联电路。混联电路是生产、生活中最常见的电路连接方式，如图所示电路为两个简单的混联电路。
1.在连接串并联电路中，小鑫将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，发现有一个灯泡与灯座接触不良。将这个灯泡安装好后，再次闭合开关，两灯都发光了。因此可以判定，两灯的连接关系为 。
2.关于生活中的一些电路连接，下列判断不正确的是（ ） A．教室里的日光灯与控制它的开关是串联的 B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的 C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的 D．只有在光线不足且有人走动发出声音时，居民楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的
3．如图所示电路，下列说法错误的是（ ） A．闭合S2，断开S1，S3，灯L1，L2串联 B．闭合S1，S3，断开S2，灯L1，L2并联 C．闭合S2，S3，断开S1，只有灯L1亮 D．闭合S1，S2，断开S3，只有灯L1亮
