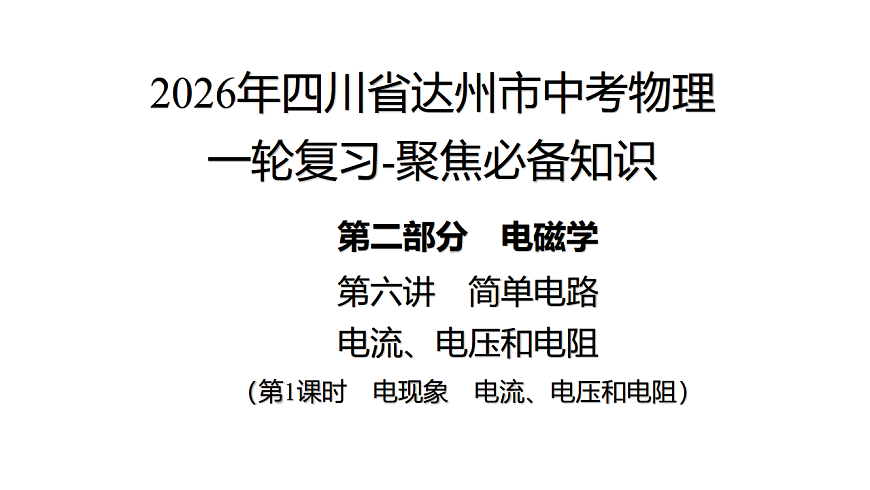

2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分　第五讲　第一课时　电现象　电流、电压和电阻 课件

这是一份2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分　第五讲　第一课时　电现象　电流、电压和电阻 课件

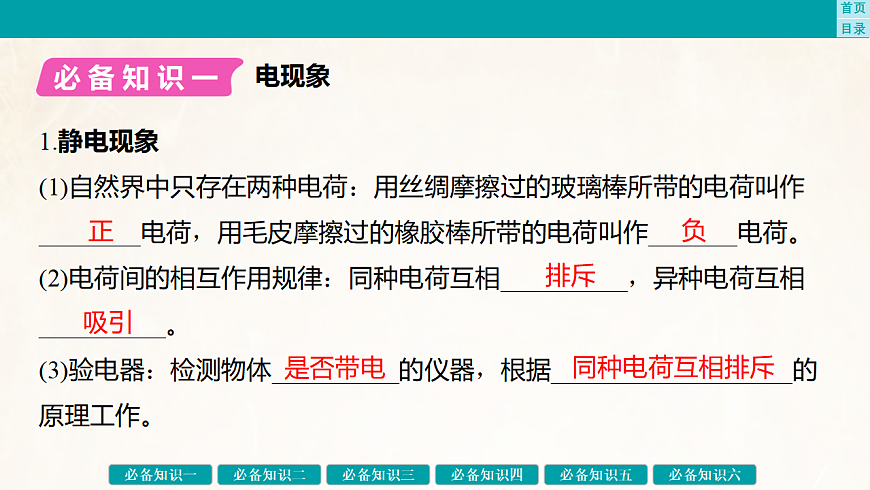

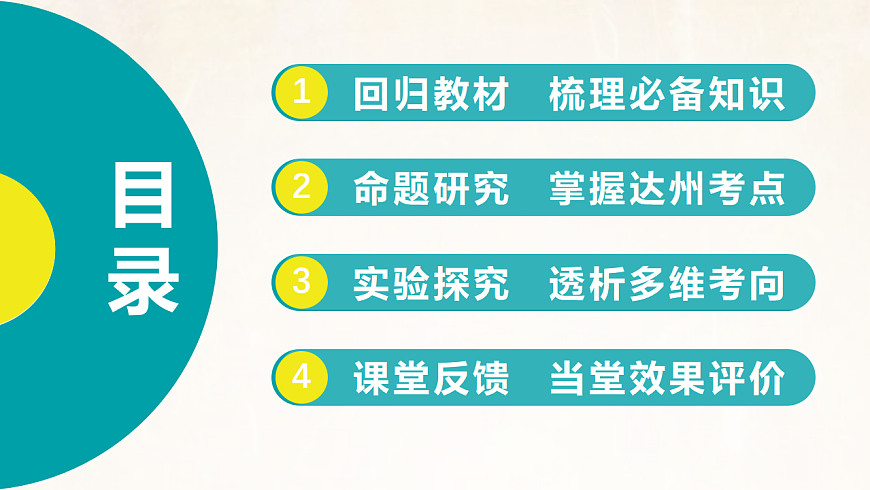

第二部分　电磁学（第1课时　电现象　电流、电压和电阻）第六讲　简单电路　电流、电压和电阻2026年四川省达州市中考物理一轮复习-聚焦必备知识2321实验探究　透析多维考向回归教材　梳理必备知识22命题研究　掌握达州考点24课堂反馈　当堂效果评价回归教材　梳理必备知识1.静电现象(1)自然界中只存在两种电荷：用丝绸摩擦过的玻璃棒所带的电荷叫作________电荷，用毛皮摩擦过的橡胶棒所带的电荷叫作_______电荷。 (2)电荷间的相互作用规律：同种电荷互相__________，异种电荷互相__________。 (3)验电器：检测物体__________的仪器，根据___________________的原理工作。 电现象正负排斥吸引是否带电同种电荷互相排斥2.原子及其结构：原子由位于中心带__________电的原子核和绕核运动带_________电的电子组成。在通常情况下，原子核所带的正电荷与核外所有电子所带负电荷在数量上相等，由原子组成的物体呈电中性。 3.摩擦起电(1)定义：用摩擦的方式使物体带电(能够吸引轻小物体)，叫作摩擦起电。(2)实质：电荷的__________，而不是创造了电荷。如毛皮摩擦橡胶棒时，毛皮失去电子带正电，橡胶棒__________电子带等量的负电。 (3)原因：不同物质的原子核束缚电子的本领不同。正负转移得到4.静电的防止和利用：静电的防止，如油罐车的接地链、加油站的静电释放器等；静电的利用，如静电除尘、静电喷涂等。对点小练1　(教科九上P39T1改编) 用塑料梳子梳比较干燥的头发时，经常会看到头发相互__________；当梳子靠近头发时，又会看到头发被梳子__________。产生这些现象的原因是__________________________ _____________________________________。 排斥吸引头发与梳子摩擦后，头发和梳子带异种电荷，头发之间带同种电荷1.电流(1)形成：____________________形成电流。 (2)方向：把__________电荷定向移动的方向规定为电流的方向。在电池外部，电流的方向是从电池正极经过用电器流向负极。 (3)获得持续电流的条件：①电路中有__________；②电路___________ _________。 电流及其测量电荷的定向移动正电源闭合(或为通路)(4)基本概念：物理学中用单位时间内通过导体某一横截面的电荷多少来表示电流的大小。电流用字母__________表示，国际基本单位是__________，简称安，符号是__________；其他常用单位与换算：1 mA＝__________A，1 μA＝__________A。 (5)一些常见的电流值：家用电冰箱的电流为0.4~0.7 A，电视机的电流为0.2~1.4 A，家用空调器的电流为4~8 A。I安培A10－310－62.电流的测量(1)测量工具：__________，电路符号是 ________，其特点是内阻很小，通常在电路分析时可等效为一根导线。 (2)电流表的使用：①实验前要检查指针是否对准零刻度线；如有偏差，需调零。②电流表接入电路，必须__________联在待测电路中，并使电流从电流表的“＋”(红色)接线柱流进、从“－”(黑色)接线柱流出。③测量前应先估计待测电流的大小(不能估计时，可先用较__________的测量范围进行快速试触)，选择合适的电流表和测量范围；被测电流不能超过电流表的测量范围。 【注意】 不允许把电流表直接连到电源的两极上!否则，电流表会被烧坏。电流表串大对点小练2　(教科九上P57T3改编) 小明在用电流表测量通过灯泡的电流时，连接了如图所示的电路，电流表所选测量范围是0~________A。小明闭合开关后会产生的后果是__________________________。请在图上应该拆除的导线上画“×”，并补画上连接正确的导线，以便在闭合电路后能测量出通过灯泡的电流。 0.6灯泡不亮，电流表会被烧坏1.电压(1)基本概念：电压是使自由电荷定向移动形成电流的原因。_________是提供电压的装置。电压通常用字母________表示，单位是________，简称伏，符号是________；其他常用单位与换算：1 kV＝_________V，1 mV＝__________V。 (2)一些常见的电压值：一节新的干电池的电压为__________V；一节铅蓄电池的电压为__________V；手机电池的电压为__________V；我国家庭电路提供的电压一般为__________V。 电压及其测量电源U伏特V10310－31.523.72202.电压的测量(1)测量工具：__________，电路符号是 _________，其特点是内阻很大，通常在电路分析时可等效为断路。 (2)电压表的使用：①实验前要检查指针是否指零，若没有则调零。②电压表必须与待测电路__________联，并使电流从电压表的“＋”(红色)接线柱流进、从“－”(黑色)接线柱流出。③测量前应先估计待测电压的大小(不能估计时，可先用较__________的测量范围进行快速试触)，选择合适的电压表和测量范围；被测电压不能超过电压表的测量范围。 【说明】 在不超过电压表测量范围的情况下，允许把电压表直接连接在电源的正、负极上。电压表并大对点小练3　(教科九上P61图4－2－8改编) 如图所示，开关断开时，灯泡两端的电压是__________V，电压表的示数是__________V；开关闭合时，灯泡两端的电压是__________V，电路存在的不合理之处是____________________________。003电压表的测量范围选大了1.物体的导电性(1)导体：__________导电的物体叫作导体。如金属、人体、大地、石墨、酸碱盐的水溶液等。 【说明】 导体导电的原因：导体内有大量的__________。金属导体靠__________导电，酸碱盐的水溶液靠正、负离子导电。 (2)绝缘体：__________导电的物体叫作绝缘体。如橡胶、玻璃、塑料等。 电阻容易自由电荷自由电子很不容易2.电阻(1)基本概念：物理学中用电阻来定量描述导体对电流__________作用的大小。电阻通常用字母__________表示，单位是__________，简称欧，符号是__________；其他常用单位与换算：1 kΩ＝__________Ω，1 MΩ＝__________Ω。 (2)影响因素：电阻是导体本身的一种性质，导体电阻的大小跟导体的__________、__________和__________等因素有关。材料相同时，导体的长度越__________、横截面积越__________，电阻越小。此外导体的电阻还与导体的温度有关。 阻碍R欧姆Ω103106材料长度横截面积小大3.滑动变阻器(1)原理：通过滑片改变接入电路中的电阻丝的__________来改变接入电路中电阻的大小。其实物图和原理图如图，电路符号是________。 长度甲　实物图　　 　　乙　原理图(2)使用规则：遵循“__________”的接线原则；与被控制电路__________联；闭合开关前，滑片应移至________________。 (3)参数：如“20 Ω　2 A”表示该滑动变阻器的__________为20 Ω，_________________________为2 A。 (4)作用：①__________；②改变电路中的电流和用电器两端的电压。 一上一下串电阻最大处最大电阻允许通过的最大电流保护电路对点小练4　(教科九上P73图4－5－8改编) 如图是一种电位器的结构图。电位器实质上是一个_____________；为实现调光功能，电位器应与灯泡__________联。若将A、B接线端接入电路，为使灯泡变暗，应__________时针旋动滑片。 滑动变阻器串顺命题研究　掌握达州考点例1 (2022·达州) 用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些__________(选填“质子”“中子”或“电子”)转移到丝绸上，使玻璃棒带了电，由于带电体具有_______________的性质，所以玻璃棒能吸起地上的羽毛。 静电现象电子吸引轻小物体1.如图所示，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔张开。下列对上述实验过程的分析错误的是(　　)A.毛皮摩擦过的橡胶棒带负电B.金属箔张开是由于同种电荷相互排斥C.用石墨棒连接两金属球的瞬间，电流方向由乙到甲D.若用不带电的玻璃棒连接两金属球，乙的金属箔也会张开D例2 (1)如图1甲是用电流表测量电流的实物连接图。电流、电压和电阻 甲乙丙丁图1①连接电路时，开关必须处于__________状态。闭合开关后图甲中电流表测量通过__________的电流。实验过程中电流表如果出现如图乙所示情况，原因是____________________________，电流表如果出现如图丙所示情况，原因是___________________________。  甲乙丙丁图1断开L1电流表正、负接线柱接反了电流表选择的测量范围过大②如果电流表示数如图丁所示，则测出的电流是__________A。 (2)小王同学在学习使用电压表时进行了如下实验。①她在选择电表时，是根据______(选填电表上的标志)来确认所选电表是电压表。使用电压表测电压时，必须把电压表_________在电路中。 0.36V并联 甲乙丙丁图1②如图2甲是小王刚连接好的电路，闭合开关后，电压表测量的是灯__________两端的电压。测得的电压如图2乙所示，电压表选择的测量范围为__________V，分度值为__________V，示数为__________V。 甲 乙图2L20~30.11.5③同组的同学认为这个电路开关断开时电压表已有示数，这样的设计是不规范的，应该将导线A接到__________(选填“a”“b”或“c”)接线柱处。 b甲 例3 小州与小腾利用如图甲所示电路来探究电流与电压、电阻的关系，电源电压恒为3 V。请你用笔画线代替导线将图乙补充完整，使滑动变阻器接入电路的阻值最大。2.(2020·达州) 用丝绸摩擦过的玻璃棒去接触原来带电的验电器的金属球，发现验电器金属箔的张角变大，则验电器原来带_________电；金属箔张角变大的瞬间，验电器金属杆里的电流方向是_______________ ________(选填“从金属箔到金属球”或“从金属球到金属箔”)。 正从金属球到金属箔3.将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是__________；若想获得2.4 V的电压，则需要把__________节这样的“水果电池”__________联起来。 B2串4.如图是未连接完整的电路：若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮，则应使滑动变阻器的接线柱__________接入电路。按上述接法，闭合开关前，滑动变阻器的滑片P应处在__________(选填“A”或“B”)端。连接好电路后，闭合开关，发现灯泡不亮、电流表指针偏转了较小的角度，则可能的原因是______________________ _______________。 AD(或AC)B滑动变阻器接入的是下面两接线柱实验探究　透析多维考向例 在“探究影响导体电阻大小的因素”的实验中使用四根电阻丝，其材料、规格及实验现象如表所示：探究影响导体电阻大小的因素(1)实验中通过观察__________比较电阻丝电阻的大小，此处用到的实验方法是__________。 灯泡亮度转换法(2)分别将编号为__________的电阻丝接入电路进行实验，可初步得出结论：导体电阻的大小与导体的材料有关。 A、B(3)分别将编号为B、C的电阻丝接入电路进行实验，可初步得出结论：导体电阻的大小与导体的__________有关。 横截面积(4)分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了__________的工作原理中。 A.电流表 　B.电压表 　C.滑动变阻器C(5)实验时，某小组更换电阻丝后发现灯泡亮度变化不明显，基于此，请你对电路的改进提出一条建议：__________________________。 将电流表串联接入电路(6)在一次实验中，将电阻丝A与灯泡串联，用酒精灯对电阻丝A加热后，发现灯泡变暗了，这说明导体电阻的大小还与__________有关。 温度课堂反馈　当堂效果评价1.用毛皮分别与塑料丝、塑料管摩擦，将摩擦过的塑料丝掷向塑料管正上方的空中，塑料丝会像章鱼的触角一样张开，并且悬在空中，形成“静电章鱼”，如图所示。关于此现象，下列说法正确的是(　　)A.用毛皮摩擦塑料丝使其带电是创造了电荷B.摩擦过的毛皮和塑料管所带电荷是同种电荷C.“静电章鱼”悬在空中说明同种电荷相互排斥D.塑料丝像章鱼的触角一样张开说明异种电荷相互排斥C2.(2021·达州节选) 为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝(不考虑温度对电阻的影响)进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接入电阻丝a、b、c，闭合开关后电流表的三次示数如图2所示。图1图2根据示数可以得出以下结论：(1)电阻大小不仅跟导体横截面积有关，还跟导体__________有关。 (2)__________(选填“a”“b”或“c”)电阻丝的阻值最小。 图1图2长度c3.(2025·达州) 一节新干电池电压约为__________V，如图所示电阻箱阻值读数为__________Ω。 1.52 096
