2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分　第七讲　第二课时　欧姆定律的理解及应用 课件

这是一份2026年四川省达州市中考物理 一轮复习-聚焦必备知识第二部分　第七讲　第二课时　欧姆定律的理解及应用 课件

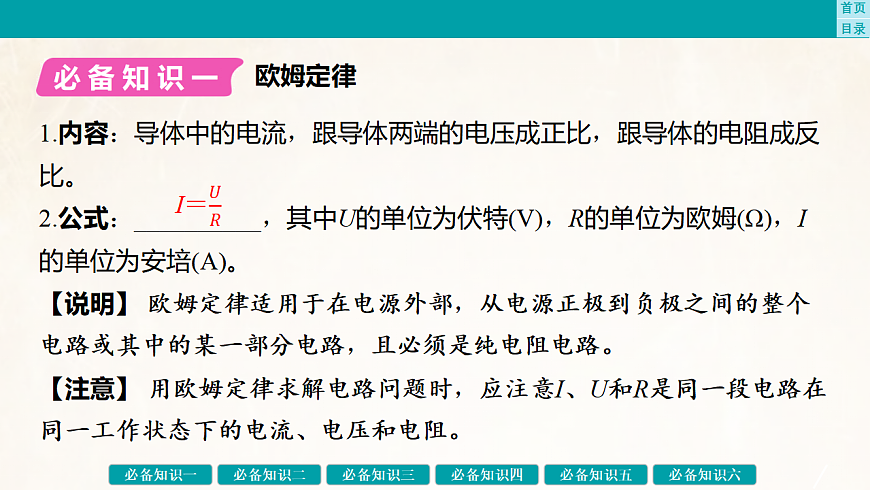

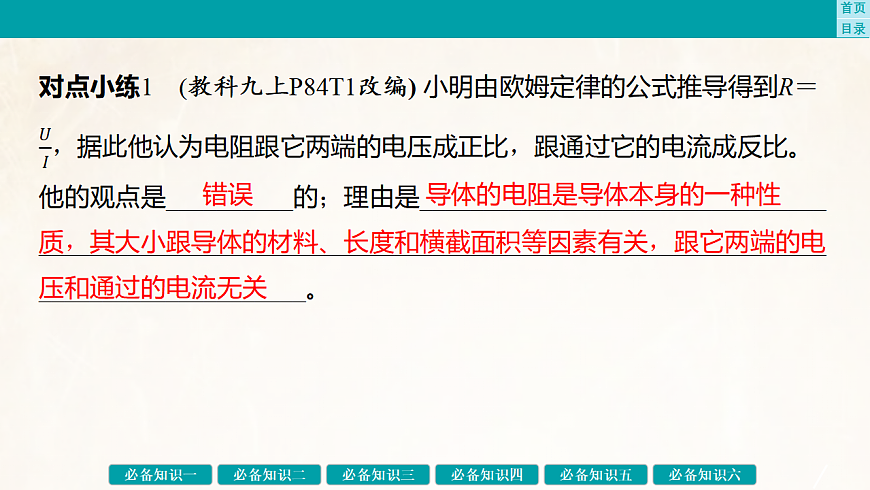

第二部分　电磁学（第2课时　欧姆定律的理解及应用）第七讲　欧姆定律　电功率2026年四川省达州市中考物理一轮复习-聚焦必备知识2321课堂反馈　当堂效果评价回归教材　梳理必备知识22命题研究　掌握达州考点回归教材　梳理必备知识1.内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。2.公式：__________，其中U的单位为伏特(V)，R的单位为欧姆(Ω)，I的单位为安培(A)。 【说明】 欧姆定律适用于在电源外部，从电源正极到负极之间的整个电路或其中的某一部分电路，且必须是纯电阻电路。【注意】 用欧姆定律求解电路问题时，应注意I、U和R是同一段电路在同一工作状态下的电流、电压和电阻。欧姆定律  错误导体的电阻是导体本身的一种性质，其大小跟导体的材料、长度和横截面积等因素有关，跟它两端的电压和通过的电流无关1.串并联电路中电流、电压、电阻关系(以两个电阻为例)等效电路 2.等效电路：用一个简单的电路代替复杂电路，使问题得到简化。这个简单的电路就是复杂电路的等效电路。例如：如图1所示的电路，当开关S闭合，甲、乙两表为电压表时的等效电路如图2；当开关S断开，甲、乙两表为电流表时的等效电路如图3。命题研究　掌握达州考点例1 (2021·达州) 如图所示电路，R1＝10 Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3 A；S1、S2均闭合，电流表示数为0.5 A，此时通过R1的电流为__________A，R2的阻值为__________Ω。 欧姆定律的应用0.315例2 (2025·达州模拟) 将R1、R2两个电阻按如图所示的两种方法先后连接到电压不变的电源上。闭合开关，图甲中电压表的示数是6 V，电流表的示数是0.3 A；图乙中电压表的示数是4 V，电阻R1＝_________Ω。 甲　　 乙30例3 (2022·达州) 如图所示，电源电压恒为6 V，R1＝10 Ω，R2＝15 Ω，R3的规格为“30 Ω　1 A”，电压表V1的测量范围为0~3 V，V2的测量范围为0~15 V，电流表A的测量范围为0~0.6 A，下列说法正确的是(　　)A.只闭合S1时，向左移动滑片，A示数变大，V2示数变大B.只闭合S1时，向左移动滑片，V2示数变化量的绝对 值与A示数变化量的比值不变C.只闭合S1时，向右移动滑片，R2两端的电压变化量 的绝对值与R3两端的电压变化量相等D.闭合S1、S2时，移动滑片，在保证电路安全的情况 下，电路消耗的最大功率为3.6 WB 1.如图是导体甲、乙的I－U关系图像，下列说法正确的是(　　)A.导体甲的电阻为0.2 ΩB.导体甲的电阻随电压的增大而增大C.通过导体乙的电流与其两端电压成正比D.将导体甲、乙串联接在3 V的电源两端，电路的电流为0.4 AD2.如图所示，电源电压为3 V，闭合开关后，电流表A1的示数为0.6 A，电流表A2的示数为0.2 A，则通过灯泡L2的电流为__________A，灯泡L1的阻值为__________Ω。 0.4153.如图甲所示，电源电压保持不变，闭合开关S，将滑动变阻器滑片P分别置于最右端a和其上某处b(图中未标出)，记录两电表数据并标于图乙中M、N两点处。则滑动变阻器的最大阻值为__________Ω，电源电压是__________V，电阻R1的阻值为__________Ω。 206104.(2025·成都) 教室灯光改造需要检测室内光照强度(简称照度，单位为Lux)。小成利用身边器材设计了一个测量照度的电路，如图甲所示。电源电压取值范围0~12 V；电压表所选测量范围0~3 V；R1为阻值范围10~30 kΩ的电阻箱；R2为光敏电阻，其阻值随照度变化的规律如图乙所示。甲乙 甲乙 甲乙课堂反馈　当堂效果评价1.图甲是自动气象站中的测温装置，它的测温电路可简化为图乙，其中的“恒流源”是一个特殊电源，电流大小由电源内部结构决定，当电阻R变化时，通过R的电流大小保持不变。电阻R的阻值随温度的变化规律如图丙所示，通过数字电压表的示数可反映环境的温度。某次环境温度从20 ℃上升到30 ℃，电压表的示数变化了8 mV。当温度的变化值相同时，电压表示数的变化值越大，该测温装置的灵敏度越高。下列说法正确的是(　　)A.每升高1 ℃，R的阻值增大1.65 ΩB.通过R的电流为20 mAC.环境温度为20 ℃时，电压表的示数为216 mVD.若要增大该测温装置的灵敏度，可换一个电流值 更小的恒流源C2.(2021·达州) 如图甲所示的电路中，开关均闭合后，发现电流表A1、A2的指针指在如图乙所示的同一位置。则下列结论正确的是(　　)A.通过灯L1的电流为1.0 AB.通过灯L2的电流为0.8 AC.L1、L2电阻之比为R1∶R2＝1∶4D.L1、L2消耗的功率之比为P1∶P2＝1∶4甲乙C3.亮亮设计了一个如图甲所示的电子高度测量仪，用粗细均匀的电阻丝代替滑动变阻器，将电压表改装成高度显示仪，电压表示数随高度变化的规律如图乙所示。已知电阻丝R足够长，每1 cm的阻值大小为0.1 Ω，电压表测量范围为0~15 V，电流表测量范围为0~3 A，身高为170 cm的同学站上去后电压表示数为9 V，电流表示数为1 A。求：甲 乙 甲   乙(3)为保证安全，该测量仪能够测量的最大高度为多少?解：当h1＝170 cm和h2＝110 cm的同学站上后，由串联电路的特点和电源电压不变可得：U总＝UR＋IR0＝9 V＋1 A×R0①，U总＝U'R＋I'R0＝4.5 V＋1.5 A×R0②，联立①②解得：R0＝9 Ω，U总＝18 V；当电压表的示数最大时分压最多，电阻丝R接入电路的电阻最大，由于电压表的测量范围为甲 乙 甲 乙由(1)可知，当h1＝170 cm时，电阻丝连入电路的总长度为90 cm，则滑动变阻器最下端到地面的距离：h0＝h1－L＝170 cm－90 cm＝80 cm，所以该测量仪能够测量的最大高度：hmax＝h0＋L'＝80 cm＋450 cm＝530 cm。 甲 乙
