2026年湖南中考物理一轮复习-教材知识巩固-第三单元　电学第十五讲　第1节　探究电流与电压、电阻的关系 课件

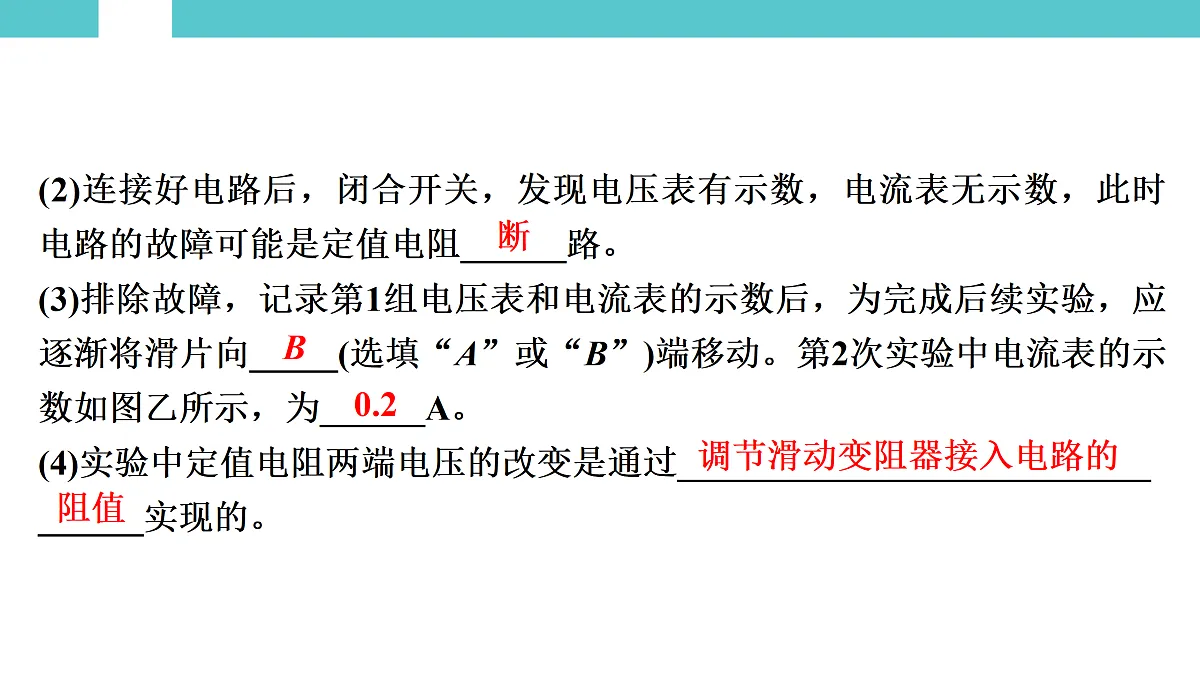

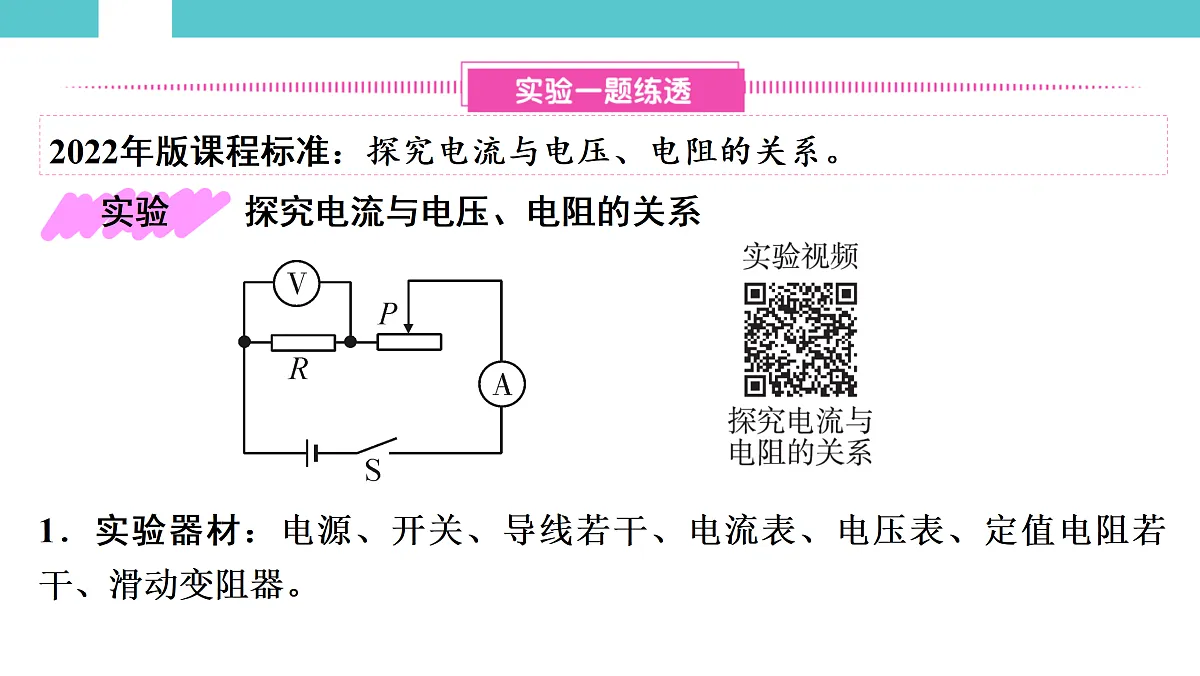

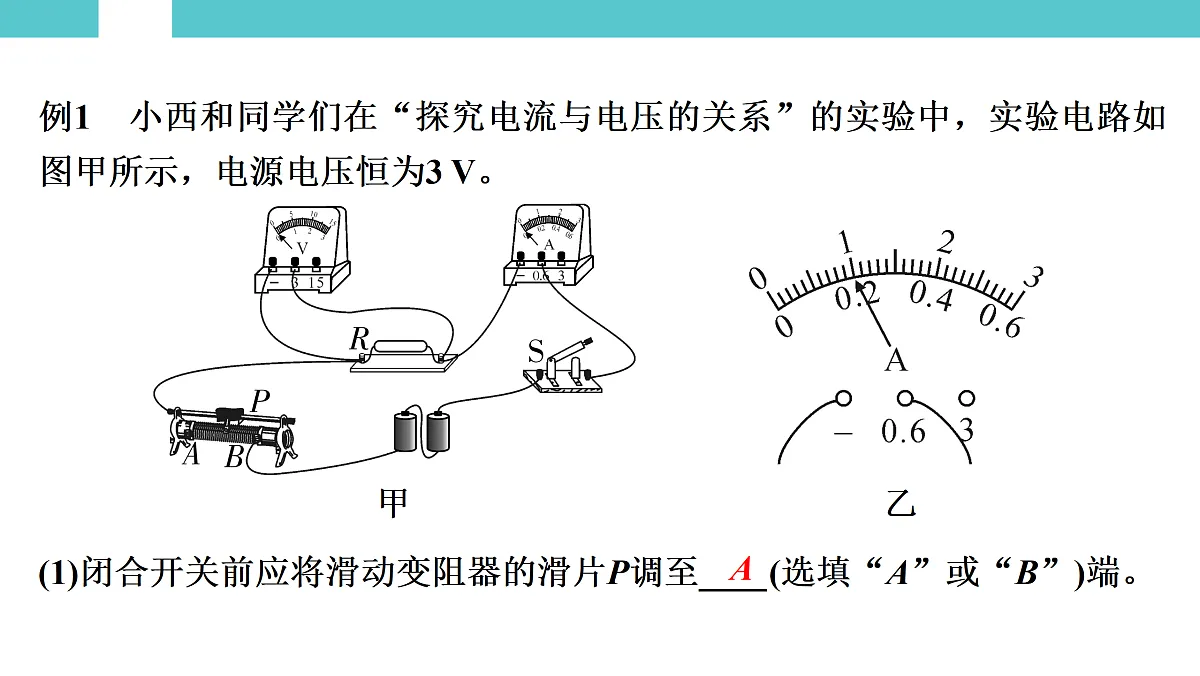

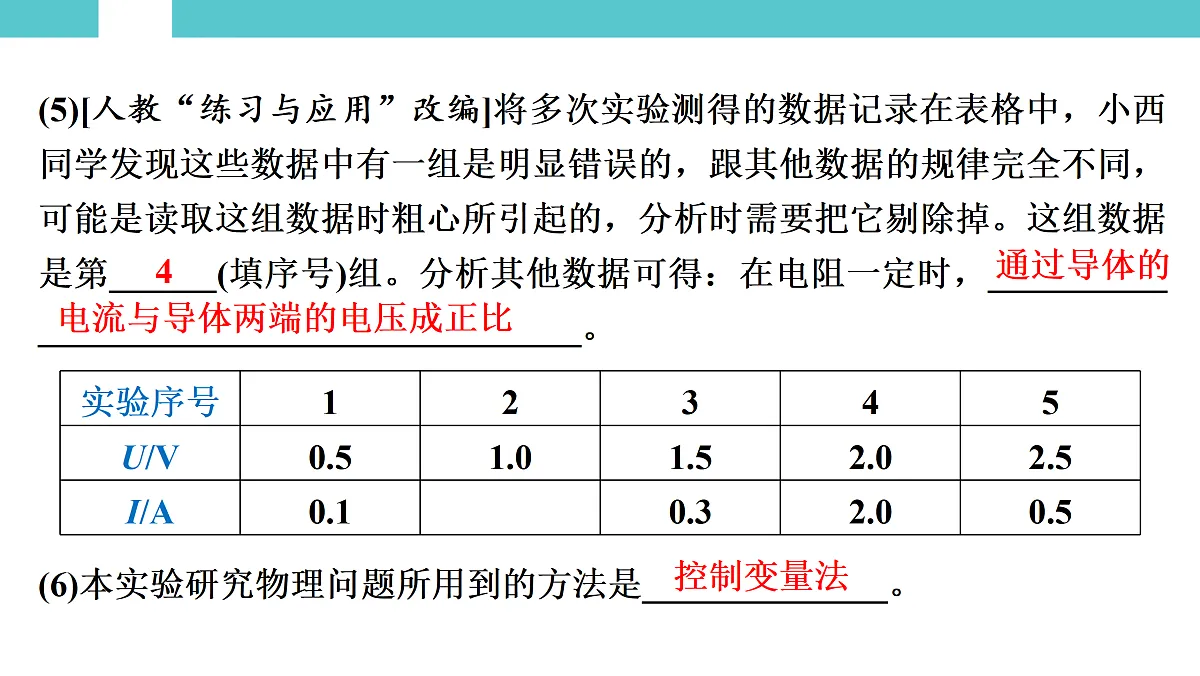

第一部分　教材知识巩固第三单元　电学第十五讲　欧姆定律第1节　探究电流与电压、电阻的关系探究电流与电压、电阻的关系1．实验器材：电源、开关、导线若干、电流表、电压表、定值电阻若干、滑动变阻器。2022年版课程标准：探究电流与电压、电阻的关系。2．实验方法：控制变量法(1)探究电流与电压的关系时，保持______________________不变，改变______________________。  (2)探究电流与电阻的关系时，改变__________________，保持_________ _______________不变。 3．实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成________；导体两端的电压一定时，通过导体的电流与导体的电阻成________。 定值电阻的阻值定值电阻两端的电压定值电阻的阻值定值电阻两端的电压正比反比例1　小西和同学们在“探究电流与电压的关系”的实验中，实验电路如图甲所示，电源电压恒为3 V。甲乙(1)闭合开关前应将滑动变阻器的滑片P调至____(选填“A”或“B”)端。 A(2)连接好电路后，闭合开关，发现电压表有示数，电流表无示数，此时电路的故障可能是定值电阻______路。 (3)排除故障，记录第1组电压表和电流表的示数后，为完成后续实验，应逐渐将滑片向_____(选填“A”或“B”)端移动。第2次实验中电流表的示数如图乙所示，为______A。 (4)实验中定值电阻两端电压的改变是通过___________________________ ______实现的。 断B0.2调节滑动变阻器接入电路的阻值(5)[人教“练习与应用”改编]将多次实验测得的数据记录在表格中，小西同学发现这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉。这组数据是第______(填序号)组。分析其他数据可得：在电阻一定时，__________ _______________________________。 (6)本实验研究物理问题所用到的方法是______________。 4电流与导体两端的电压成正比通过导体的控制变量法(7)[人教“练习与应用”改编]本实验使用的定值电阻的电阻为______Ω。 (8)某同学用小灯泡代替定值电阻重复上述实验，发现无法得出(5)中的结论，原因是__________________________________。 5小灯泡的电阻随温度的变化而变化例2　同学们“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6 V的电源一个，定值电阻5个(阻值分别为5 Ω、10 Ω、15 Ω、20 Ω、25 Ω)，规格为“40 Ω　1 A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。甲乙(1)[人教“练习与应用”改编]小鸣连接电路时，开关应处于________状态；连接的电路如图甲所示，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线。 断开甲(2)他们先将R＝5 Ω的电阻接在图甲中，移动滑动变阻器的滑片，使电压表的示数为U0；保持滑片不动，用10 Ω的电阻替换5 Ω的电阻后，需将滑动变阻器的滑片P向______(选填“左”或“右”)端移动，才能保持电压表的示数U0不变；再依次更换15 Ω、20 Ω的电阻继续实验。 (3)[人教“练习与应用”改编]他们根据测量数据作出了电流表示数I与电阻R阻值的关系图像，如图乙所示。由图乙可知：电压表的示数U0的值为______V。 (4)由图像得到的实验结论为：当__________________一定时，导体中的电流与导体的电阻成________。 左2导体两端的电压反比(5)当他们用25 Ω的电阻替换20 Ω的电阻后，发现电压表示数始终不能调为U0，为继续完成此次探究，同学们一起设计了如下方案，下列方案不正确的一项是______。 A．将滑动变阻器更换为规格为“50 Ω　1 A”的滑动变阻器，其余不变B．将电压为6 V的电源更换为电压为5.2 V的电源，其余不变C．只调节滑动变阻器，使U0为2.3 VC探究电流与电压、电阻的关系1．(2024·湖南)在“探究电流与电压的关系”实验中，保持定值电阻R不变，小明设计了如图甲所示的电路图并进行实验。甲乙(1)连接电路前，电流表有示数，应该对电流表进行________。 (2)连接电路时，开关S应处于________状态。 (3)连接完电路，实验前应将滑动变阻器的滑片P移至______端。 (4)某次实验中，电流表指针偏转如图乙所示，示数为_______A。 (5)实验测出5组数据记录在表格中，为了找到电阻一定时，电流与电压的关系，应该怎样处理数据?________________________________________ _______________________ (列举一种方法即可)。 调零断开B0.1 分析电压与电流之比(或画I－U图像观察图像的特点)
