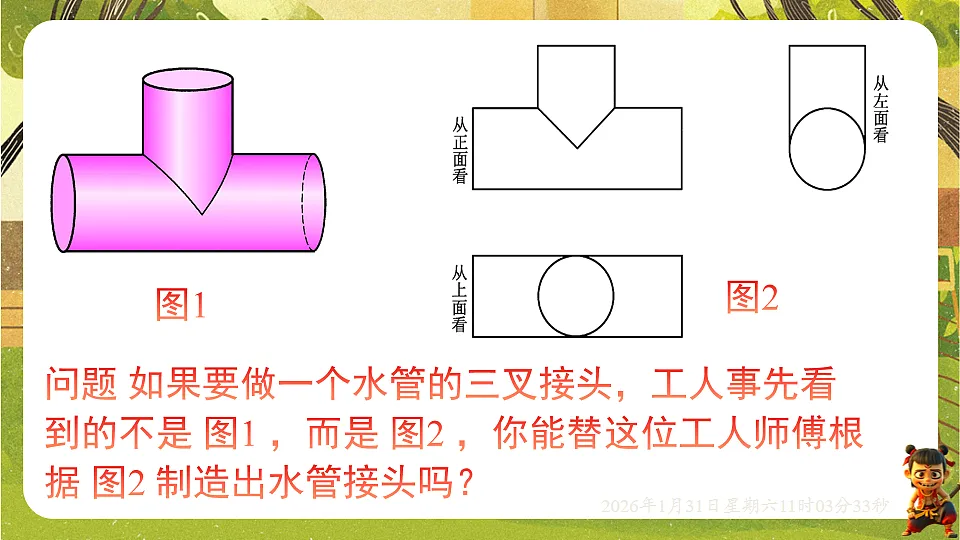

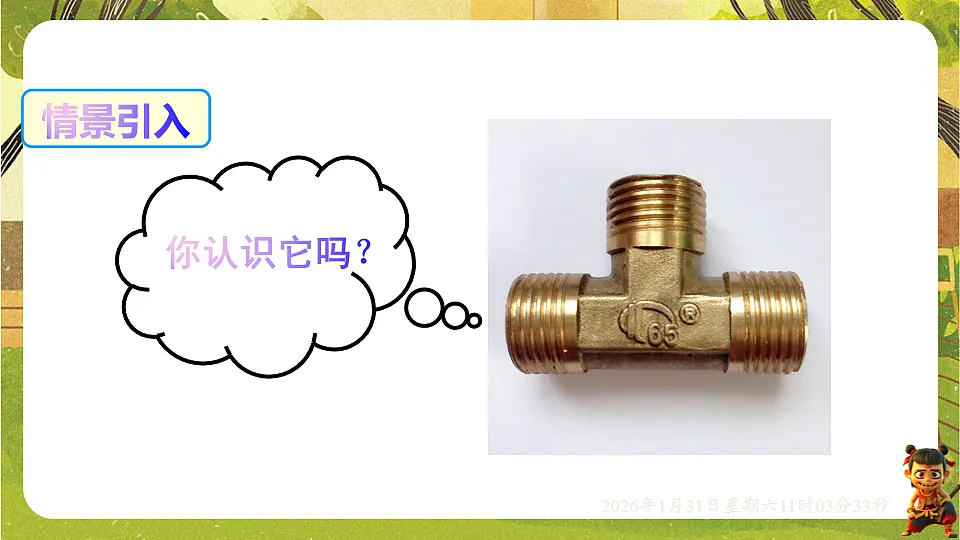

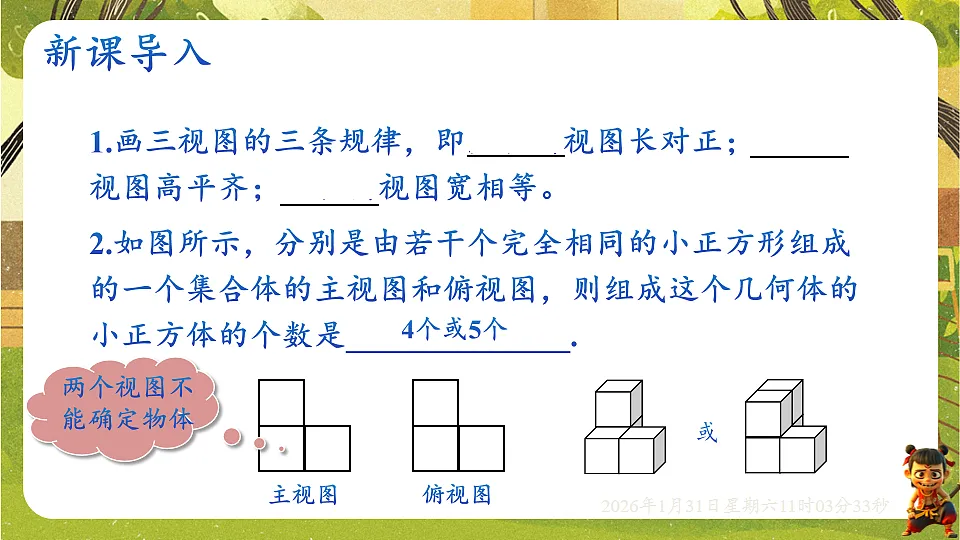

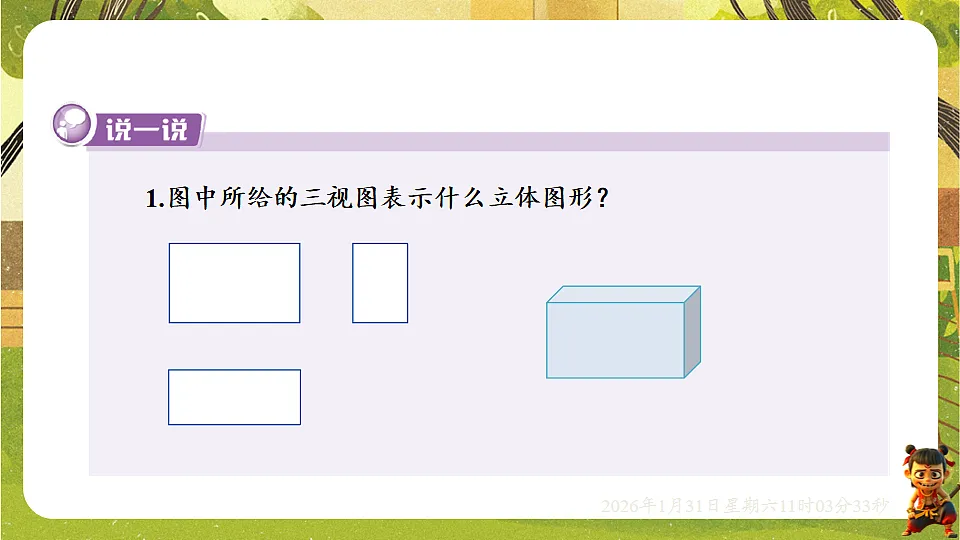

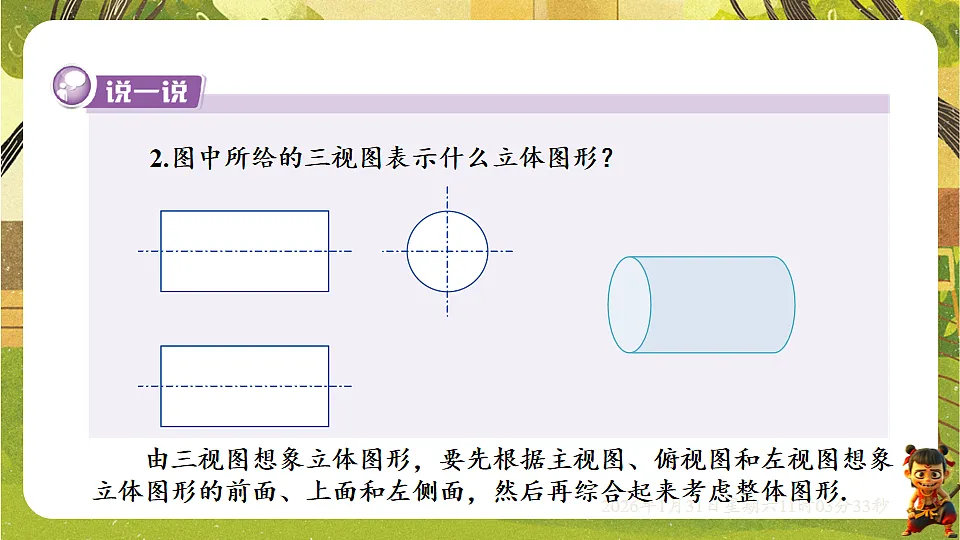

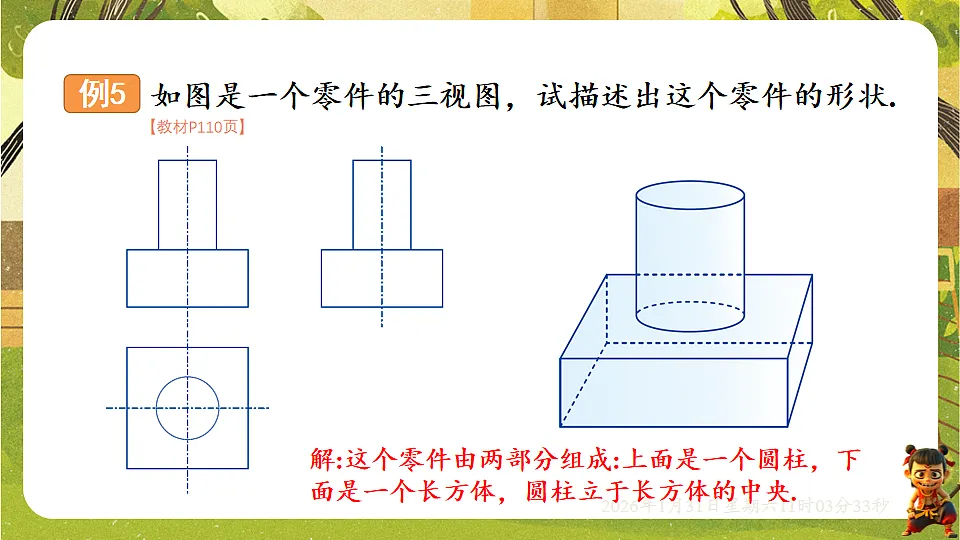

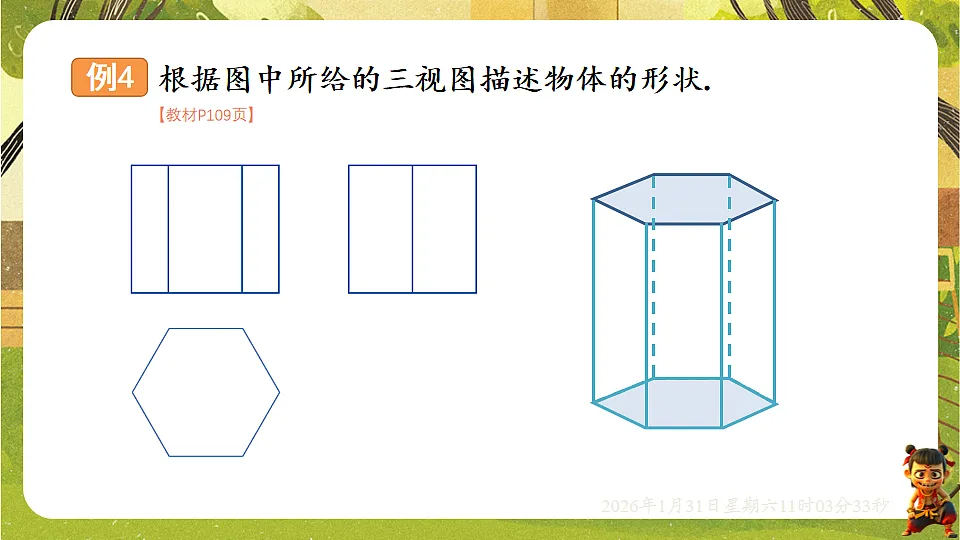

湘教版（新教材）数学9年级下册培优备精做课件3.3.2由三视图确定几何体第3章 投影与视图授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月2日你认识它吗？情景引入问题 如果要做一个水管的三叉接头，工人事先看到的不是 图1 ，而是 图2 ，你能替这位工人师傅根据 图2 制造出水管接头吗？图1新课导入1.画三视图的三条规律，即主、俯视图长对正；主、左视图高平齐；左、俯视图宽相等。2.如图所示，分别是由若干个完全相同的小正方形组成的一个集合体的主视图和俯视图，则组成这个几何体的小正方体的个数是______________.主视图俯视图或4个或5个探究新知1.图中所给的三视图表示什么立体图形？2.图中所给的三视图表示什么立体图形？ 由三视图想象立体图形，要先根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形.例4根据图中所给的三视图描述物体的形状.【教材P109页】例5如图是一个零件的三视图，试描述出这个零件的形状.【教材P110页】解:这个零件由两部分组成:上面是一个圆柱，下面是一个长方体，圆柱立于长方体的中央. 有些三视图反映的是两个或多个基本几何体，我们可以从三视图中分解出各个基本几何体的三视图，先想象出各个基本几何体，再根据它们三视图的位置关系确定这些基本几何体的组合关系.随堂练习1.下面所给的三视图表示什么立体图形？(1)【教材P110页】(2)2.用四块一样的正方体，根据下面所示的三视图，摆出它表示的立体图形.【教材P111页】3.如图是一个物体的三视图，试描述这个物体的形状.现实生活中什么样的物体像这种几何体？4.如图是一个直三棱柱，它的底面是一个直角三角形及其内部，两条直角边长分别为3cm，4cm，直三棱柱的高为6cm.画出这个直三棱柱的三视图.5.根据下图所给的三视图描述物体的形状.1.画出下列立体图形的三视图：2.如图，空心圆柱的左视图是（ ）C3.如图，将两个大小完全相同的杯子叠放在一起，则该实物的俯视图是（ ）C4.如图是一个物体的三视图，试描述这个物体的形状.现实生活中什么样的物体像这种几何体？5.画出下图中立体图形的三视图.5.画出下图中立体图形的三视图.5.画出下图中立体图形的三视图.6.如图是一个直三棱柱，它的底面是一个直角三角形及其内部，两条直角边长分别为3cm，4cm，直三棱柱的高为6cm.画出这个直三棱柱的三视图.7.根据下图所给的三视图描述物体的形状. 返回B1．[2025郴州模拟]如图是一个几何体切割后的左视图，则该切割体可能为(　　)2． 已知某几何体的三视图如图所示(单位： cm)，则该几何体的体积为(　　)A．50 cm3 B．60 cm3 C．70 cm3 D．80 cm3B 返回3．[2025衡阳模拟]如图是一个几何体的三视图，则该几何体的展开图是(　　) 返回C4．[2025河北]一个几何体由圆柱和正方体组成，其主视图、俯视图如图所示，则其左视图为(　　)A 返回5. 某几何体的三视图都相同，则该几何体可以是_________________．(写一个即可) 返回正方体(答案不唯一)6．如图是一个包装纸盒的三视图(单位：cm)．(1)该包装纸盒的几何形状是____________；正六棱柱280 7．[2025济南模拟]桌面上有一个由若干个小立方体摆放出来的几何图形，其左视图如图①，主视图如图②，则桌面上的小立方体的个数最少为________个，最多为________个．720课堂小结1.由视图确定物体形状时，仅一个视图不能确定其空间形状，必须把各视图对照起来看. 2.对于复杂的物体，由三视图想象出实物原型，计算时先应搞清三个视图的长、宽、高与实物体的对应关系.
