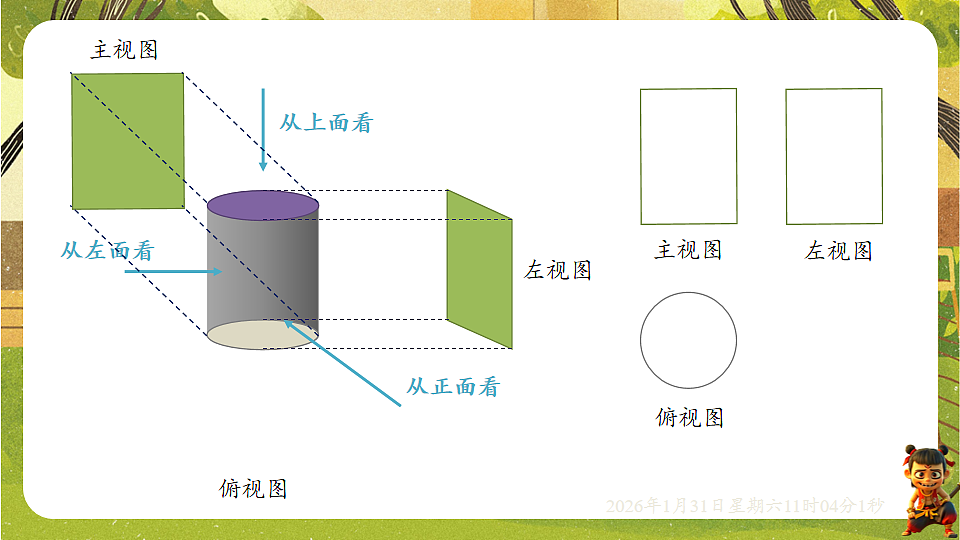

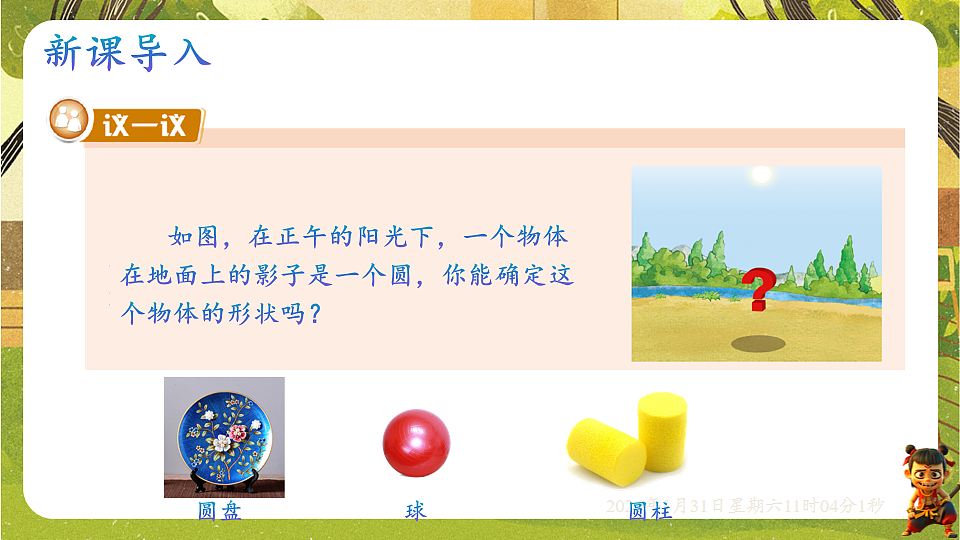

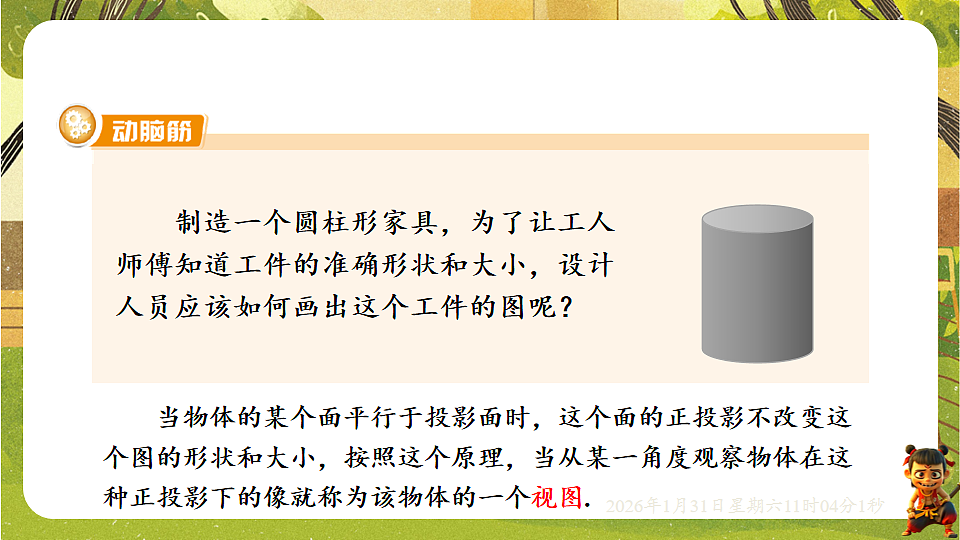

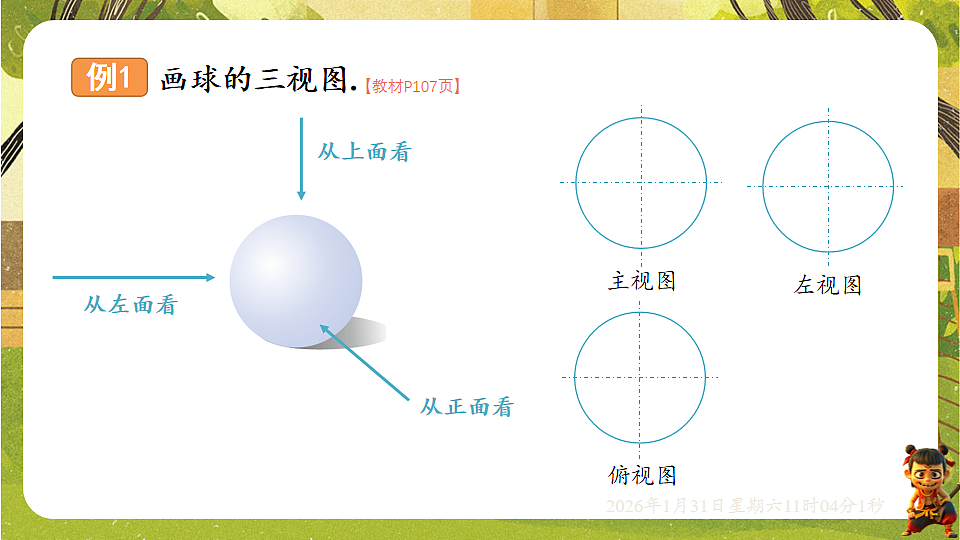

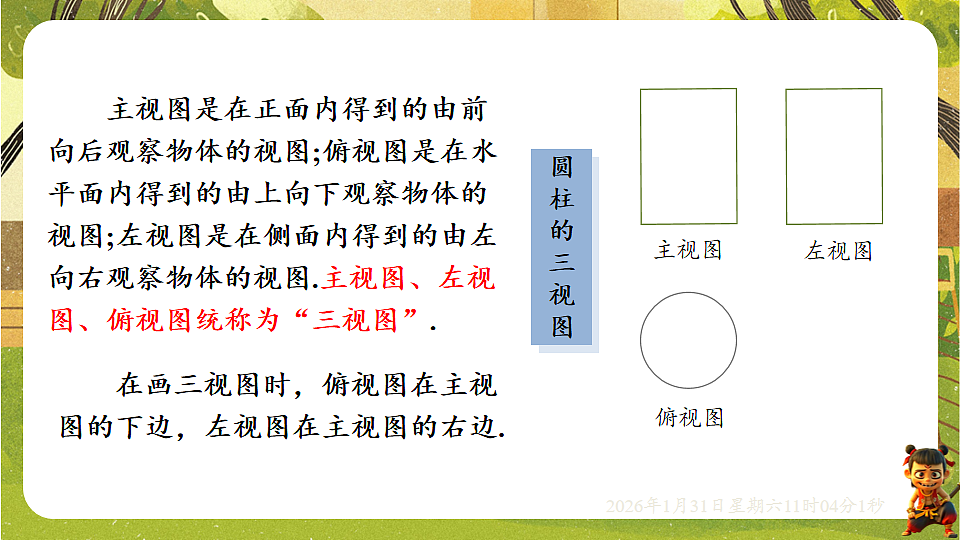

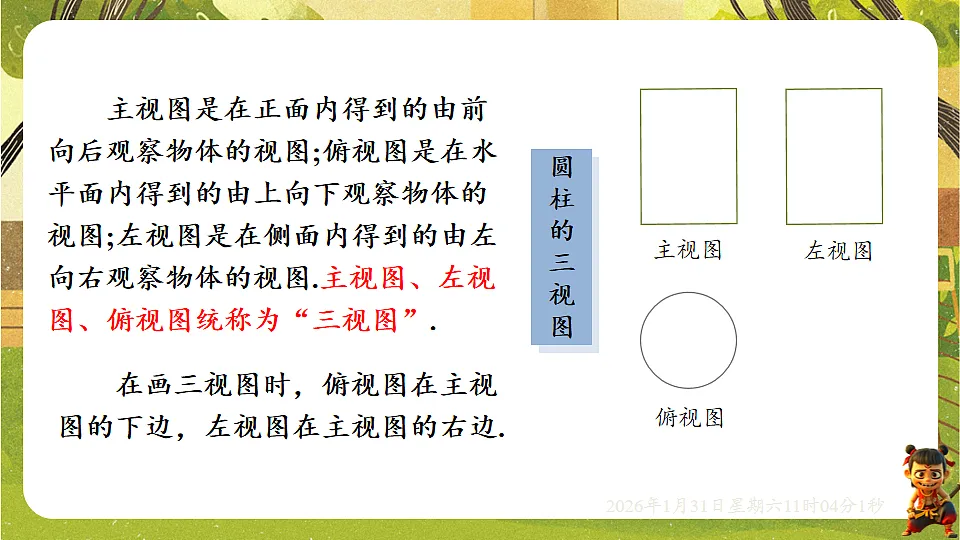

湘教版（新教材）数学9年级下册培优备精做课件3.3.1几何体的三视图第3章 投影与视图授课教师： Home . 班 级： 九年级（---）班 . 时 间： . 2026年2月2日情境引入 中国的辽宁舰是不是让你很自豪呢!如果你是设计制造辽宁舰的一位工程师，现要求你用三个平面图形展示辽宁舰的外观，你会怎么做呢？别慌，学完这节课，你就会明白了.新课导入 如图，在正午的阳光下，一个物体在地面上的影子是一个圆，你能确定这个物体的形状吗？圆盘球圆柱新课导入 如图，在正午的阳光下，一个物体在地面上的影子是一个圆，你能确定这个物体的形状吗？ 因此，只从一个方向看物体，不能确定物体的形状，应该从多个方向对物体进行观察. 制造一个圆柱形家具，为了让工人师傅知道工件的准确形状和大小，设计人员应该如何画出这个工件的图呢？探究新知 当物体的某个面平行于投影面时，这个面的正投影不改变这个图的形状和大小，按照这个原理，当从某一角度观察物体在这种正投影下的像就称为该物体的一个视图.从上面看从左面看从正面看主视图主视图左视图左视图俯视图俯视图主视图左视图俯视图 在画三视图时，俯视图在主视图的下边，左视图在主视图的右边. 主视图是在正面内得到的由前向后观察物体的视图;俯视图是在水平面内得到的由上向下观察物体的视图;左视图是在侧面内得到的由左向右观察物体的视图.主视图、左视图、俯视图统称为“三视图”.例1画球的三视图.从上面看从左面看从正面看主视图左视图俯视图【教材P107页】例2画圆锥的三视图.主视方向【教材P107页】例3 如图，这是一个底面为等边三角形的正三棱柱，画出它的三视图.主视方向【教材P108页】 三视图的具体画法为:确定主视图的位置，画出主视图;在主视图下方画出俯视图，注意与主视图“长对正”，在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”.随堂练习1.画出如图摆放的正三棱柱的三视图.主视方向【教材P108页】2.画出如图所示物体的三视图.【教材P108页】3.画出下列立体图形的三视图：4.如图，空心圆柱的左视图是（ ）C5.如图，将两个大小完全相同的杯子叠放在一起，则该实物的俯视图是（ ）C6.画出下图中立体图形的三视图.6.画出下图中立体图形的三视图.6.画出下图中立体图形的三视图. 返回C1．[2025成都]下列几何体中，主视图和俯视图相同的是(　　)2．下列文物中，左视图是四边形的是(　　)A 返回3．[2025长沙开福区模拟]篆刻是中华传统艺术之一．如图是一块雕刻印章的材料，则该材料对应几何体的主视图是(　　) 返回B4．在数学课上，同学们用7个相同的小立方体搭成不同形状的几何体，下面是四个小组搭成的几何体，则下列说法中不正确的是(　　)A．图①和图②的俯视图的面积相等B．图②和图④的左视图相同C．图③和图④的俯视图相同D．图①比图③的左视图的面积小D 返回5．[2025威海期末]画出如图所示的立体图形的三视图． 返回【解】立体图形的三视图如图．6. 画出图①所示的几何体的主视图、左视图和俯视图．琪琪给出了她的答案，如图②所示，琪琪的答案是否正确？如果不正确，请你画出正确的视图． 返回【解】琪琪画的主视图和俯视图正确，左视图不正确，正确的左视图如图所示．【点易错】画物体的三视图时，既要画出立体图形的外部轮廓线，还要画出立体图形的内部轮廓线，并且看得见的轮廓线画成实线，看不见的轮廓线画成虚线．本题中，在画三视图时易忽略看不见的棱而出现错误．7． 如图是由若干个小正方体组成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则这个几何体的主视图是(　　)C 返回8．如图是三个大小不等的正方体拼成的几何体，其中两个较小正方体的棱长之和等于大正方体的棱长，该几何体的主视图、俯视图和左视图的面积分别是S1，S2，S3，则S1，S2，S3的大小关系是__________．S1>S3>S2 返回9．如图是由10个完全相同的小正方体搭成的几何体．若现在你还有若干个相同的小正方体，在保证该几何体的三视图都不变的情况下，最多还能放________个小正方体．1 返回随堂练习主视图左视图俯视图 三视图的具体画法为:确定主视图的位置，画出主视图;在主视图下方画出俯视图，注意与主视图“长对正”，在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”.
