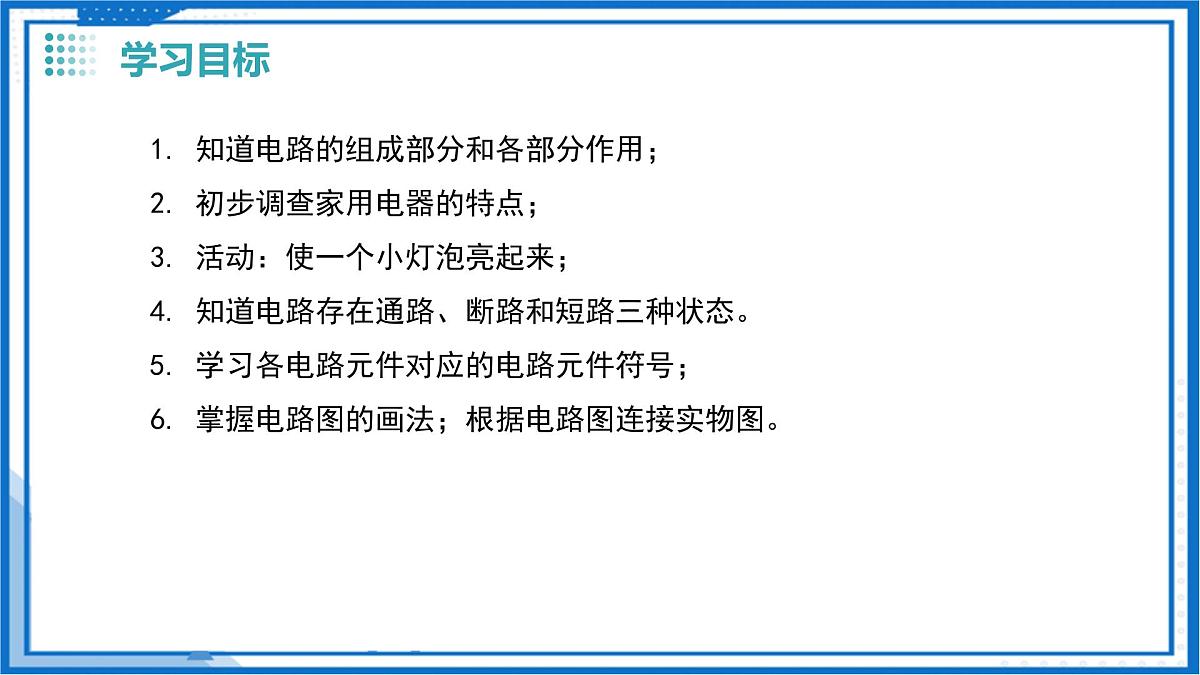

1. 知道电路的组成部分和各部分作用；2. 初步调查家用电器的特点；3. 活动：使一个小灯泡亮起来；4. 知道电路存在通路、断路和短路三种状态。5. 学习各电路元件对应的电路元件符号；6. 掌握电路图的画法；根据电路图连接实物图。

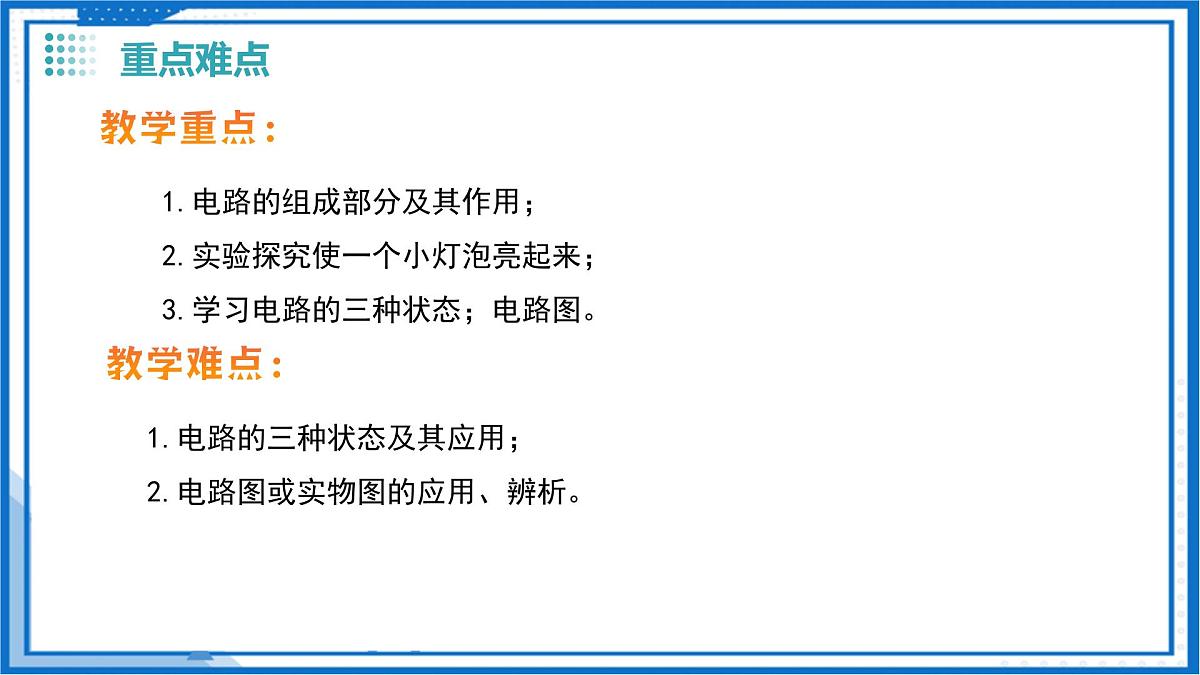

1.电路的组成部分及其作用； 2.实验探究使一个小灯泡亮起来； 3.学习电路的三种状态；电路图。
1.电路的三种状态及其应用；2.电路图或实物图的应用、辨析。

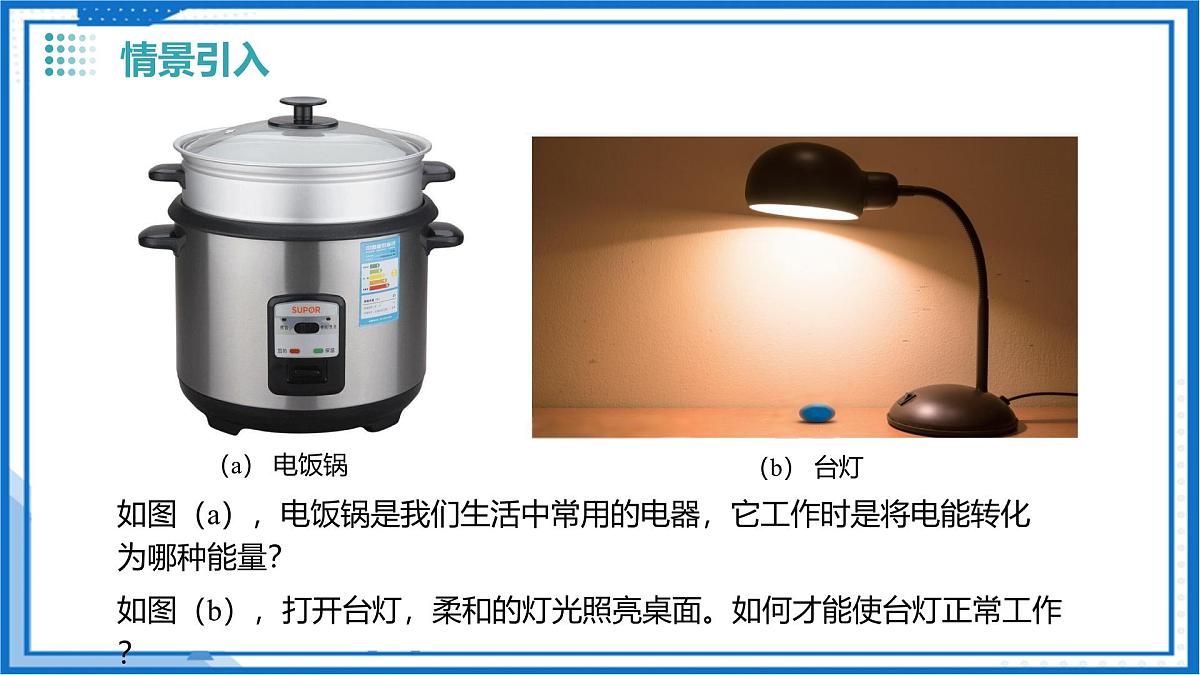

如图（b），打开台灯，柔和的灯光照亮桌面。如何才能使台灯正常工作？
如图（a），电饭锅是我们生活中常用的电器，它工作时是将电能转化为哪种能量？

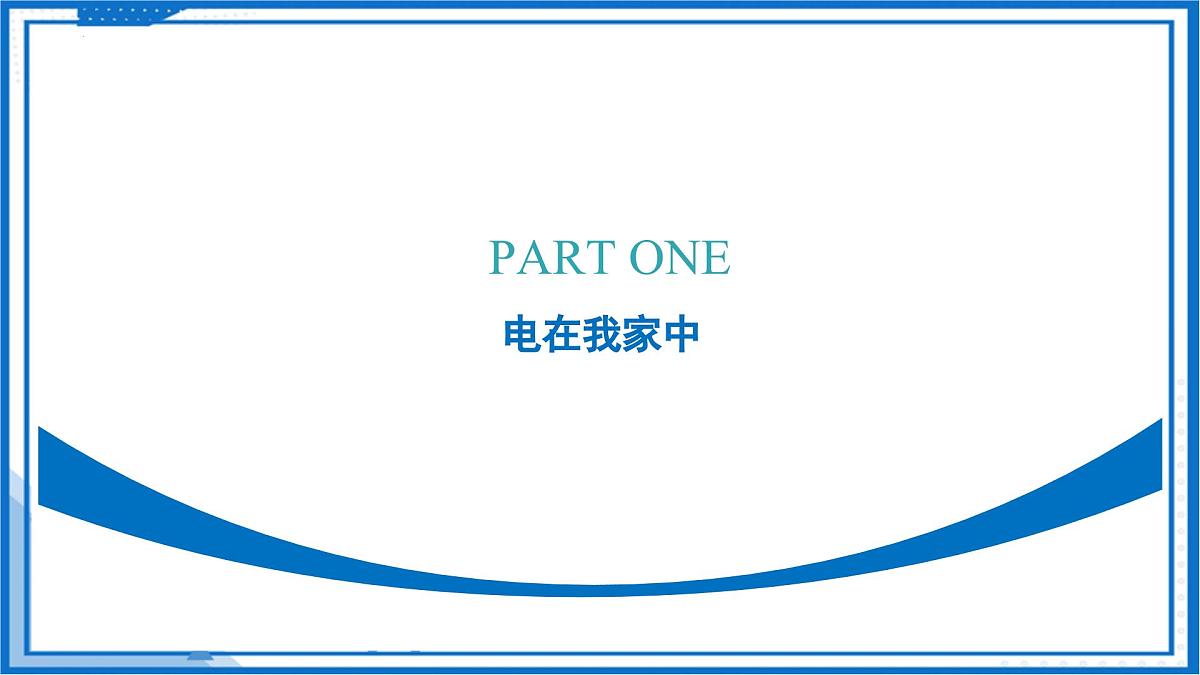

电在我家中

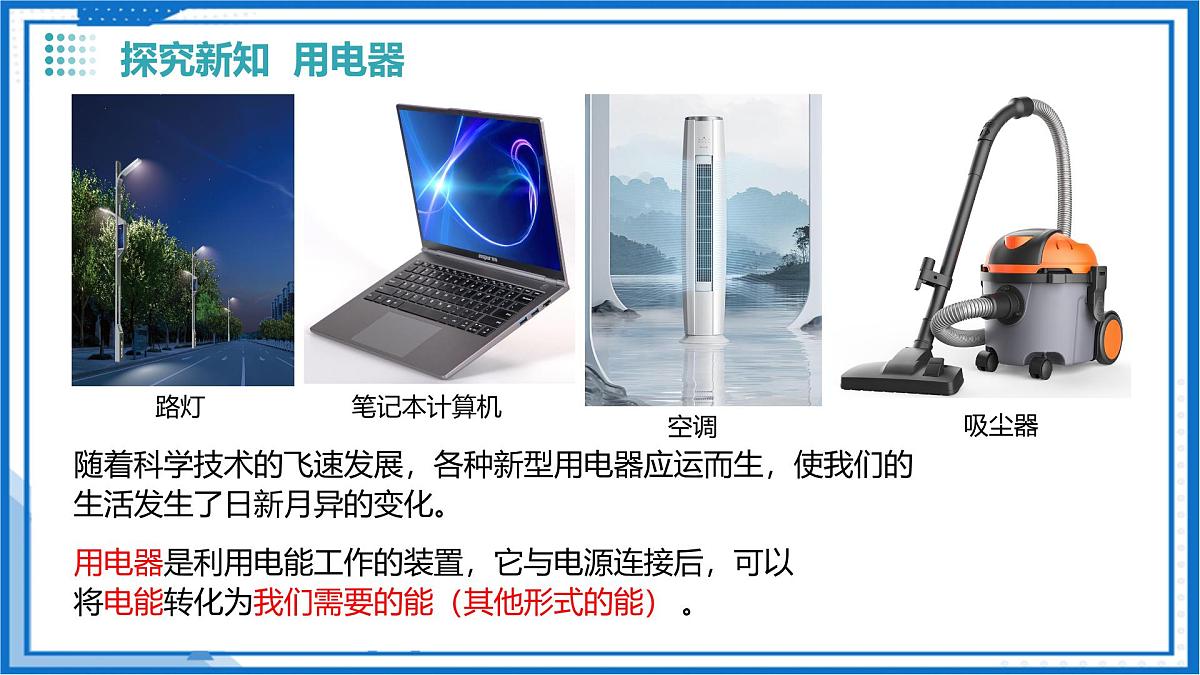

随着科学技术的飞速发展，各种新型用电器应运而生，使我们的生活发生了日新月异的变化。
用电器是利用电能工作的装置，它与电源连接后，可以将电能转化为我们需要的能（其他形式的能） 。

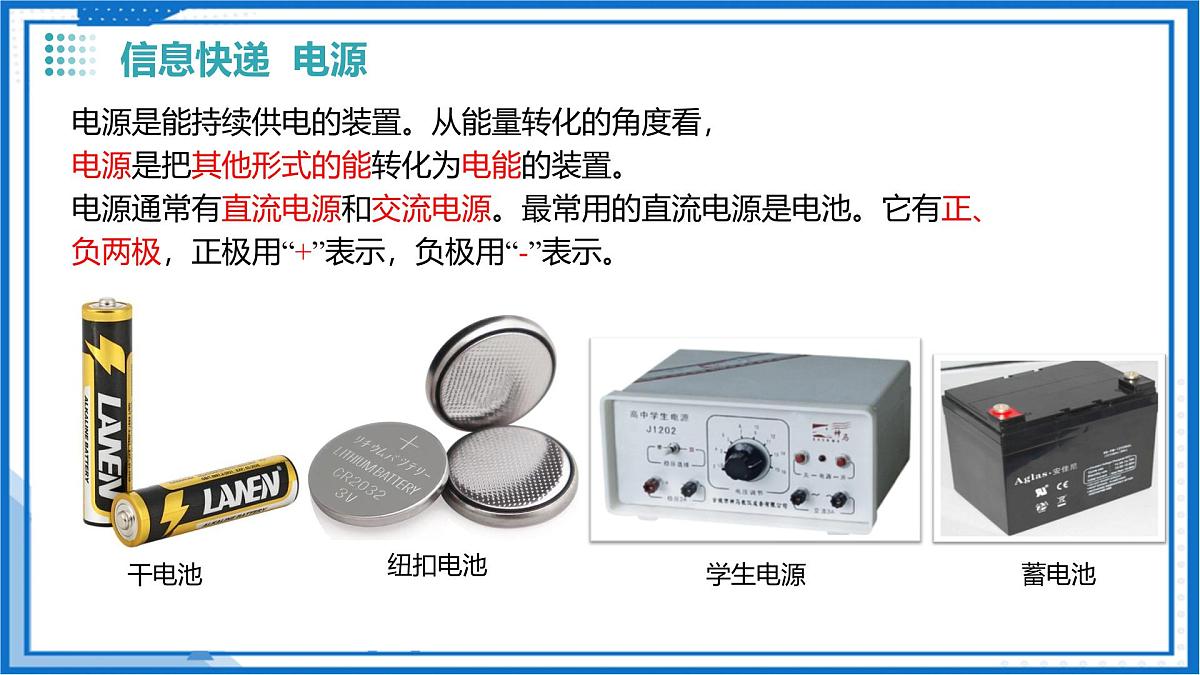

电源是能持续供电的装置。从能量转化的角度看，电源是把其他形式的能转化为电能的装置。电源通常有直流电源和交流电源。最常用的直流电源是电池。它有正、负两极，正极用“+”表示，负极用“-”表示。
1.常用的家用电器有哪些?它们各有什么功能?2.仿照示例填写表格并讨论：怎样对各种各样的家用电器进行分类?
为什么常见铜导线和铝导线，而不用更经济实惠的铁做导线？
它们的导电性能显著优于铁，综合成本效益更高。
现有电池、带灯座的小灯泡、开关和导线（如下图）,请你试着把它们连接起来，使开关能控制小灯泡的发光与熄灭。
电路连接后，应检查连接是否正确。先闭合开关，再断开开关。看一看，通过开关能否控制小灯泡的发光与熄灭?
想一想，电路中的各个组成部分分别起什么作用?
电路的组成部分：电源、用电器、导线、开关。
其他形式的能转化为电能
电能转化为其他形式的能
1.电路：用导线把电源、用电器、开关等元件连接起来组成的电流的路径称为电路。
2.通路与断路：以“活动13.2 使一个小灯泡亮起来”的电路为例：①闭合开关，形成通路，电路中有电流，用电器工作；②断开开关，形成断路，电路中没有电流，用电器停止工作。
小灯泡亮起来两个必要条件：a.电路是闭合回路；b.电路中有电源。
3.短路：如图13-4所示，不经过用电器，用导线直接将电源的两极相连， 就会形成短路，极易损坏电源，甚 至造成火灾等严重后果。
通路、断路、短路
用电器能够正常工作的电路叫做通路。
接通电路时，用电器能够正常工作，电路中有电流
某处被断开、没有电流通过的电路叫做断路。
常见的断路现象： 开关断开、某处导线断、灯丝断、导线与接线柱接触不好等。
①短路就是指直接用导线将电源正负极相连的电路。
　电源短路时会损坏电源，甚至引起火灾！
短路是不允许发生的，所以我们连接电路时一定防止短路
Ⅰ. 直接用导线将电源正负极相连的电路。
Ⅱ. 用电器被短路：导线接在用电器两端，电流不经过该用电器而经过导线流到电源，也会造成电源短路，同时该用电器不能工作。
有两个用电器串联，把导线接在一个用电器L1两端，电流不经过该用电器而经过导线流到另一个用电器回到电源负极，同时该用电器L1不能工作。
Ⅲ. 电路发生部分短路
用一条导线接下正在发光的小灯泡两端，观察发光的小灯泡还会亮吗？
实验现象：被短接的小灯熄灭，但是另一个小灯发光比原来更亮
说明电流经外加导线而绕过了小灯泡，发生了部分短路
老居民区因为电线线路老化，引起电源短路发生火灾！
4、生活中的短路现象
汽车电源线路由于质量或维修问题，使电源发生短路发生火灾！
在研究电路时，我们也要像活动13.2那样画灯泡、开关、电池的实物图吗?
不需要.我们可以用符号表示电路中的各个元件.
用电路元件符号表示电路连接的图，叫作电路图。图13-5所示是几种常用的电路元件及其符号。
（1）先画电源，然后沿电流方向依次画出电路元件，元件顺序不颠倒，要和实物图对应.
（2）元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)连线时应横平竖直，呈方形；(3)各元件符号不要画在拐角处；(4)线路要连接到位，中间不能有断点；(5)电路图中各元件符号的位置必须和实物电路的位置一致。(6)元件做好标注，如S、L等。(7)同一电路中涉及多个相同元件，可加下标进行区别，如L1、L2等。
　　1、请画出以下电路的电路图。
2、根据下图的电路图，用笔画线连接实物
连接要点：连接电路时，从电源的正极上用导线依次接好灯泡、开关各器件，最后接到电源的负极上。
3、如图所示的四个电路中，符合电路基本组成条件，且连接正确的是(　　)
【解析】A项无用电器；B项直接将电源的两极连通，发生电源短路；D项电路无电源，用电器均不能工作。
最初，人们将分立的元器件用导线焊接起来组成电路。这种 连接方式成本高且质量无法保证。 1936年，奥地利电气工程师保罗 · 爱斯勒仿照印刷业中的制版方法，把电路图印在镀有一层铜箔的绝缘板上，然后在需要保留 的部分涂上保护剂，再将其放入腐蚀液中，蚀刻掉不需要的铜箔。 绝缘板上的铜箔替代了导线，起到了连接各电子元件的作用，这就是印刷电路板，如图13-7所示。在印刷电路板上焊接一些电子元件，就成了印刷电路。印刷电路的发明推动了电路生产的机械化和自动化。把电子线路缩小制成印刷电路的思想，也为集成电路的问 世奠定了基础。 集成电路及由此发展出的芯片，是应用半导体技术制成的微型电路，人们采用一定的工艺，把所需的成千上万个电子元件制作在 一小块半导体晶片或介质基片上。集成电路被广泛应用于家用电器和电子仪器中，如图13-8所示。集成电路优化了电路结构，使电器实现了小型化、微型化，为人类迈入信息时代奠定了基础。
1 ．下列属于用电器的是 ( )A ．杠杆 B ．滑轮 C ．电饭锅 D ．汽车
2 ．下列装置不属于电源的是 ( )A ．太阳能电池板 B ．电动机 C ．学生电源 D ．蓄电池
3 ．无线磁吸充电宝使用方便、便携性强，使用过程中不会因为数据线的拉扯而影响手机。如图所示，无线磁吸充电宝给手机电池充电的过程中，手机电池相当于电路中的 ( )
A ．电源 B ．开关C ．导线 D ．用电器
4 ．电路是由 ， ， ， 所组成的电流路径，电源是提供的装置。
5 ．下面几种电路元件符号所代表的电路元件错误的是 ( )
6 ．下列各电路元件与对应的符号错误的是 ( )
A ．A B ．B C ．C D ．D
7 ．如图所示的电路图中正确的是 ( )
8 ．如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是 ( )
9 ．如图所示的电路中，当开关S1 、S2 都闭合时的电路为 ；当S2 断开、S1 闭合时电路为 。
1. 请根据电铃的电路图，用画笔代替导线，连接相应的电路。
2. 图13-11所示的三个电路各处于通路、断路、短路中的哪一种状态?
(a) 断路 ；(b) 短路； (c) 通路
3．小天设计了几个手电筒的电路图，其中正确是 ( )
