2026广西壮族自治区中考物理一轮复习优化训练-特殊法测电阻（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-特殊法测电阻（含答案），共5页。试卷主要包含了特殊法测定值电阻的电阻，特殊法测小灯泡正常发光时的电阻等内容，欢迎下载使用。

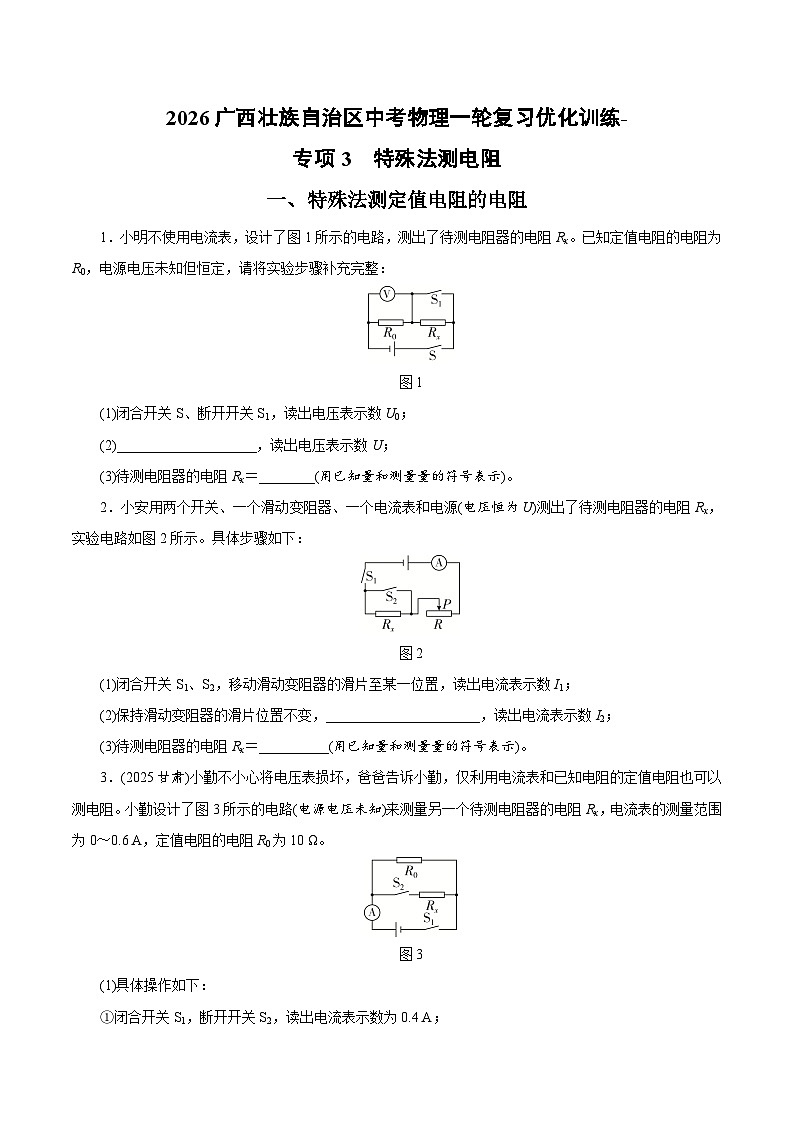

一、特殊法测定值电阻的电阻
1．小明不使用电流表，设计了图1所示的电路，测出了待测电阻器的电阻Rx。已知定值电阻的电阻为R0，电源电压未知但恒定，请将实验步骤补充完整：
图1
(1)闭合开关S、断开开关S1，读出电压表示数U0；
(2)____________________，读出电压表示数U；
(3)待测电阻器的电阻Rx＝________(用已知量和测量量的符号表示)。
2．小安用两个开关、一个滑动变阻器、一个电流表和电源(电压恒为U)测出了待测电阻器的电阻Rx，实验电路如图2所示。具体步骤如下：
图2
(1)闭合开关S1、S2，移动滑动变阻器的滑片至某一位置，读出电流表示数I1；
(2)保持滑动变阻器的滑片位置不变，______________________，读出电流表示数I2；
(3)待测电阻器的电阻Rx＝__________(用已知量和测量量的符号表示)。
3．(2025甘肃)小勤不小心将电压表损坏，爸爸告诉小勤，仅利用电流表和已知电阻的定值电阻也可以测电阻。小勤设计了图3所示的电路(电源电压未知)来测量另一个待测电阻器的电阻Rx，电流表的测量范围为0～0.6 A，定值电阻的电阻R0为10 Ω。
图3
(1)具体操作如下：
①闭合开关S1，断开开关S2，读出电流表示数为0.4 A；

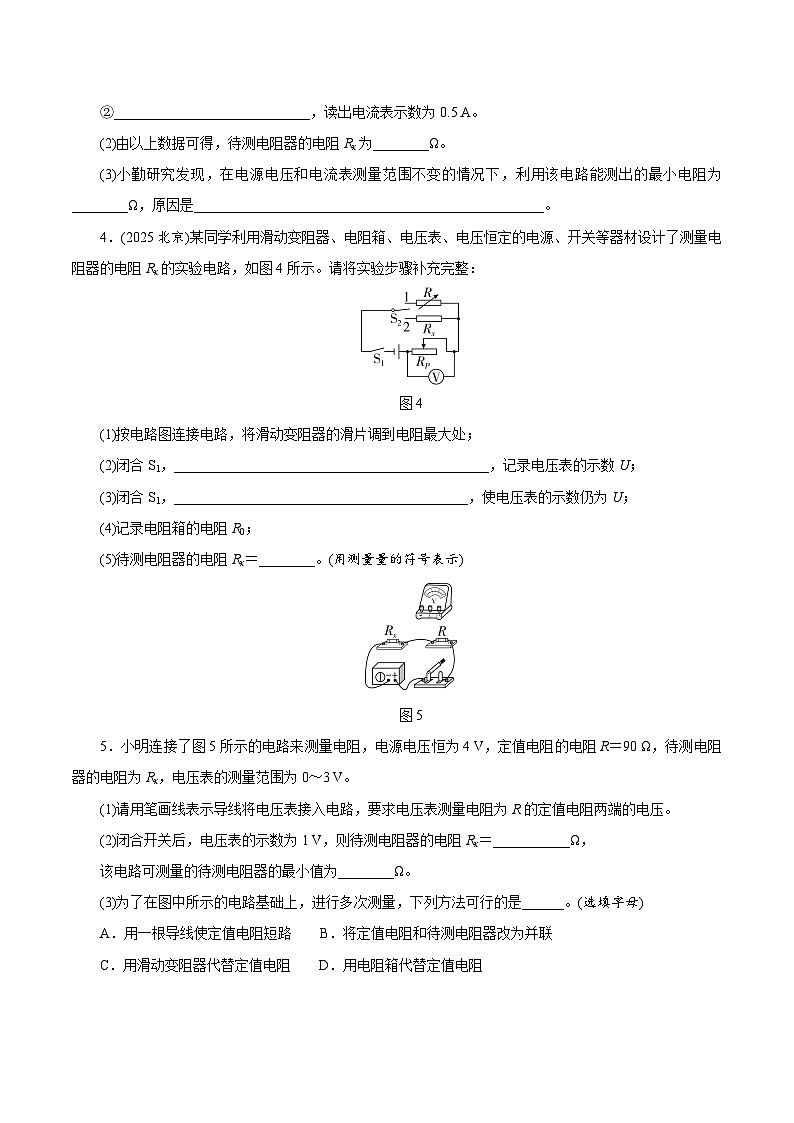

②____________________________，读出电流表示数为0.5 A。
(2)由以上数据可得，待测电阻器的电阻Rx为________Ω。
(3)小勤研究发现，在电源电压和电流表测量范围不变的情况下，利用该电路能测出的最小电阻为________Ω，原因是__________________________________________________。
4．(2025北京)某同学利用滑动变阻器、电阻箱、电压表、电压恒定的电源、开关等器材设计了测量电阻器的电阻Rx的实验电路，如图4所示。请将实验步骤补充完整：
图4
(1)按电路图连接电路，将滑动变阻器的滑片调到电阻最大处；
(2)闭合S1，_____________________________________________，记录电压表的示数U；
(3)闭合S1，__________________________________________，使电压表的示数仍为U；
(4)记录电阻箱的电阻R0；
(5)待测电阻器的电阻Rx＝________。(用测量量的符号表示)
图5
5．小明连接了图5所示的电路来测量电阻，电源电压恒为4 V，定值电阻的电阻R＝90 Ω，待测电阻器的电阻为Rx，电压表的测量范围为0～3 V。
(1)请用笔画线表示导线将电压表接入电路，要求电压表测量电阻为R的定值电阻两端的电压。
(2)闭合开关后，电压表的示数为1 V，则待测电阻器的电阻Rx＝___________Ω，
该电路可测量的待测电阻器的最小值为________Ω。
(3)为了在图中所示的电路基础上，进行多次测量，下列方法可行的是______。(选填字母)
A．用一根导线使定值电阻短路 B．将定值电阻和待测电阻器改为并联
C．用滑动变阻器代替定值电阻 D．用电阻箱代替定值电阻
二、特殊法测小灯泡正常发光时的电阻
1．小林设计了图1所示的电路来测量小灯泡正常发光时的电阻，已知电源电压恒定，定值电阻的电阻R0为10 Ω，小灯泡正常发光时的电压为2.5 V。请将实验步骤补充完整：
图1
(1)闭合开关S1，将开关S2拨到触点________，移动滑动变阻器的滑片，使电流表的示数为________A；
(2)保持滑动变阻器的滑片位置不变，再将开关S2拨到另一触点，读出电流表的示数I；
(3)小灯泡正常发光时的电阻R＝________。(用已知量和I表示)
2．小明设计出图2所示的电路，测量小灯泡(额定电压为U额)正常发光时的电阻。已知滑动变阻器R2的最大电阻，电源电压不变。
图2
(1)闭合开关S，先调节滑动变阻器________(选填“R1”或“R2”)的滑片到最________(选填“左”或“右”)端，再调节另一滑动变阻器的滑片，直到____________________，此时小灯泡正常发光；
(2)____________________________________________________，读出电压表的示数U；
(3)小灯泡正常发光时的电阻R＝____________。(用已知量和测量量的符号表示)
3．小明设计了图3所示的电路图来测量一个小灯泡(额定电流为I额)正常发光时的电阻，已知电源电压为U。请完成下列实验步骤：
图3
(1)只闭合开关S1，调节滑动变阻器的滑片，使电流表的示数为I额；
(2)只闭合开关S2，保持滑动变阻器的滑片不动，读出电流表的示数I；
(3)小灯泡正常发光时的电阻R＝__________。(用已知量和测量量的符号表示)
4．(2025南京模拟)小明设计了图4所示电路来测量额定电流为0.3 A的小灯泡正常发光时的电阻，电源电压恒定，R1、R2均为电阻箱(0～999.9 Ω)。
图4
(1)实验步骤如下：
第一步：仅闭合S1，将R2调至5 Ω，电流表的示数为0.3 A；
第二步：仅闭合S2，将R1、R2分别调至6 Ω和9 Ω，电流表的示数为0.3 A。
小灯泡正常发光时的电阻为________Ω。
(2)小明对图4电路及操作进行了下列调整，其中不能完成测量的是______。(选填字母)
A．将R1换成导线 B．将R2换成导线
C．将R2换成适当规格的滑动变阻器 D．在实验操作时，先闭合S2
图5
5．小强想测量小灯泡正常发光时的电阻，他找到一个额定电流为0.3 A的小灯泡和一个已知电阻R0＝20 Ω的定值电阻，电源电压未知，小强设计的电路图如图5所示，请将下列实验步骤补充完整：
(1)闭合开关________，断开开关________，调节滑动变阻器的滑片P，使电流表的示数为0.3 A；
(2)闭合开关S、S1，断开开关S2，保持滑动变阻器的滑片P位置不变，读出电流表示数为0.2 A；
(3)将滑动变阻器的滑片P移到最左端，电流表的示数为0.3 A，则电源电压为________V；
(4)小灯泡正常发光时的电阻R＝________Ω。
2026广西壮族自治区中考物理一轮复习优化训练-
专项3 特殊法测电阻
一、特殊法测定值电阻的电阻
1．(2)闭合开关S、S1 (3) eq \f(（U－U0）R0,U0)
2．(2)断开开关S2 (3) eq \f(U,I2) － eq \f(U,I1)
3．(1)②闭合开关S1、S2 (2)40
(3)20 当待测电阻器的电阻为20 Ω时，闭合开关S1、S2，通过电流表的电流已达到最大测量值0.6 A
4．(2)将S2拨到2位置，调节滑动变阻器的滑片到适当位置
(3)将S2拨到1位置，保持滑动变阻器的滑片位置不变，调节电阻箱R的电阻 (5)R0
5．(1)如图1所示 (2)270 30 (3)D
图1
二、特殊法测小灯泡正常发光时的电阻
1．(1)a 0.25 (3) eq \f(2.5 V,I－0.25 A)
2．(1)R2 左 电压表的示数为U额 (2)保持滑动变阻器R1的滑片位置不动，调节滑动变阻器R2的滑片至最右端
(3) eq \f(U额R2,U－U额)
3．(3) eq \f(U,I额) － eq \f(U,I) 4.(1)10 (2)B
5．(1)S、S2 S1 (3)6 (4)10
