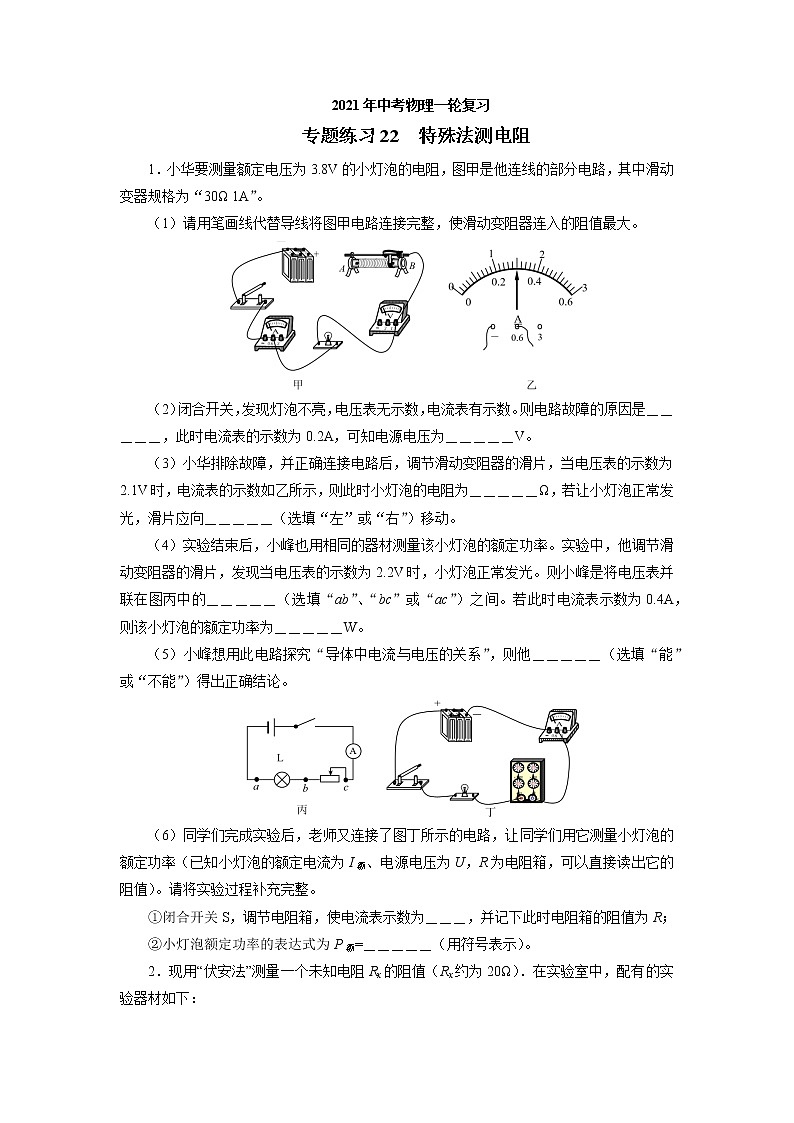

2021年中考物理一轮复习专题练习 22特殊法测电阻

2021年中考物理一轮复习

专题练习22  特殊法测电阻

1．小华要测量额定电压为3.8V的小灯泡的电阻，图甲是他连线的部分电路，其中滑动变器规格为“30Ω 1A”。

（1）请用笔画线代替导线将图甲电路连接完整，使滑动变阻器连入的阻值最大。

（2）闭合开关，发现灯泡不亮，电压表无示数，电流表有示数。则电路故障的原因是＿＿＿＿＿，此时电流表的示数为0.2A，可知电源电压为＿＿＿＿＿V。

（3）小华排除故障，并正确连接电路后，调节滑动变阻器的滑片，当电压表的示数为2.1V时，电流表的示数如乙所示，则此时小灯泡的电阻为＿＿＿＿＿Ω，若让小灯泡正常发光，滑片应向＿＿＿＿＿（选填“左”或“右”）移动。

（4）实验结束后，小峰也用相同的器材测量该小灯泡的额定功率。实验中，他调节滑动变阻器的滑片，发现当电压表的示数为2.2V时，小灯泡正常发光。则小峰是将电压表并联在图丙中的＿＿＿＿＿（选填“ab”、“bc”或“ac”）之间。若此时电流表示数为0.4A，则该小灯泡的额定功率为＿＿＿＿＿W。

（5）小峰想用此电路探究“导体中电流与电压的关系”，则他＿＿＿＿＿（选填“能”或“不能”）得出正确结论。

（6）同学们完成实验后，老师又连接了图丁所示的电路，让同学们用它测量小灯泡的额定功率（已知小灯泡的额定电流为I额、电源电压为U，R为电阻箱，可以直接读出它的阻值）。请将实验过程补充完整。

①闭合开关S，调节电阻箱，使电流表示数为＿＿＿，并记下此时电阻箱的阻值为R；

②小灯泡额定功率的表达式为P额=＿＿＿＿＿（用符号表示）。

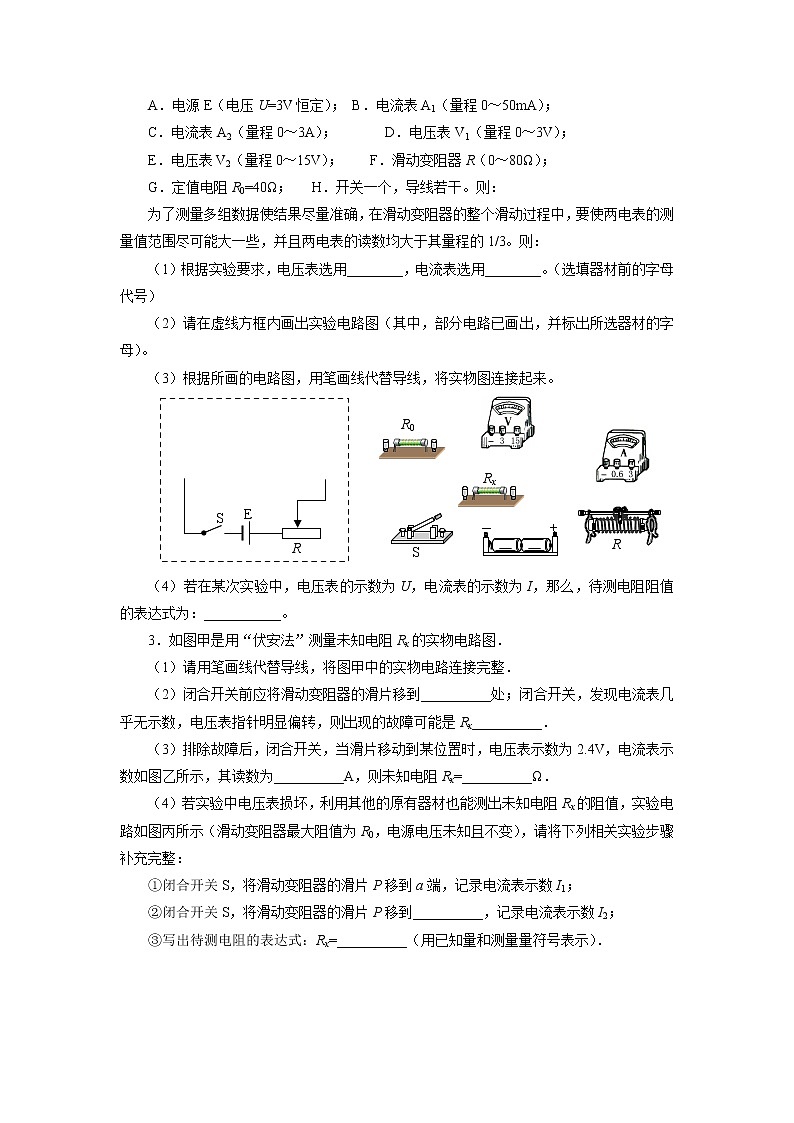

2．现用“伏安法”测量一个未知电阻Rx的阻值（Rx约为20Ω）．在实验室中，配有的实验器材如下：

A．电源E（电压U=3V恒定）； B．电流表A1（量程0～50mA）；

C．电流表A2（量程0～3A）；       D．电压表V1（量程0～3V）；

E．电压表V2（量程0～15V）；    F．滑动变阻器R（0～80Ω）；

G．定值电阻R0=40Ω；   H．开关一个，导线若干。则：

为了测量多组数据使结果尽量准确，在滑动变阻器的整个滑动过程中，要使两电表的测量值范围尽可能大一些，并且两电表的读数均大于其量程的1/3。则：

（1）根据实验要求，电压表选用________，电流表选用________。（选填器材前的字母代号）

（2）请在虚线方框内画出实验电路图（其中，部分电路已画出，并标出所选器材的字母）。

（3）根据所画的电路图，用笔画线代替导线，将实物图连接起来。

（4）若在某次实验中，电压表的示数为U，电流表的示数为I，那么，待测电阻阻值的表达式为：___________。

3．如图甲是用“伏安法”测量未知电阻Rx的实物电路图．

（1）请用笔画线代替导线，将图甲中的实物电路连接完整．

（2）闭合开关前应将滑动变阻器的滑片移到__________处；闭合开关，发现电流表几乎无示数，电压表指针明显偏转，则出现的故障可能是Rx__________．

（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.4V，电流表示数如图乙所示，其读数为__________A，则未知电阻Rx=__________Ω．

（4）若实验中电压表损坏，利用其他的原有器材也能测出未知电阻Rx的阻值，实验电路如图丙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：

①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数I1；

②闭合开关S，将滑动变阻器的滑片P移到__________，记录电流表示数I2；

③写出待测电阻的表达式：Rx=__________（用已知量和测量量符号表示）．

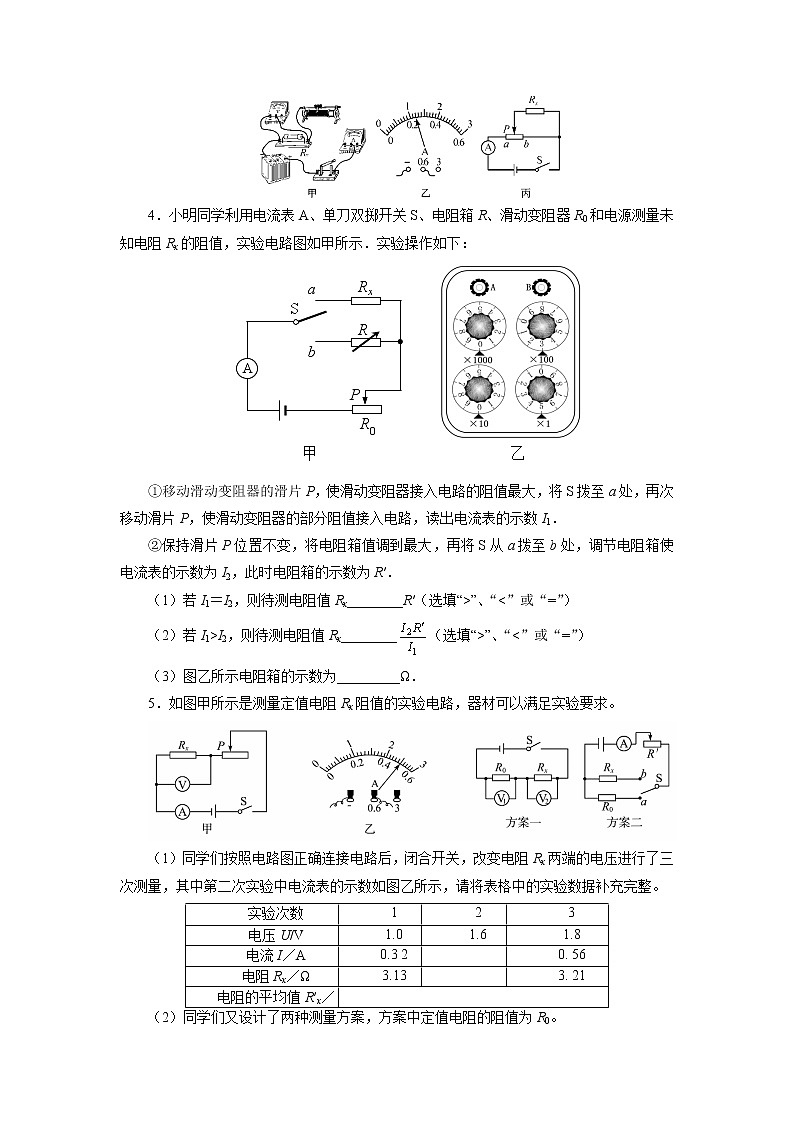

4．小明同学利用电流表A、单刀双掷开关S、电阻箱R、滑动变阻器R0和电源测量未知电阻Rx的阻值，实验电路图如甲所示．实验操作如下：

①移动滑动变阻器的滑片P，使滑动变阻器接入电路的阻值最大，将S拨至a处，再次移动滑片P，使滑动变阻器的部分阻值接入电路，读出电流表的示数I1．

②保持滑片P位置不变，将电阻箱值调到最大，再将S从a拨至b处，调节电阻箱使电流表的示数为I2，此时电阻箱的示数为R′．

（1）若I1＝I2，则待测电阻值Rx________R′（选填“>”、“<”或“=”）

（2）若I1>I2，则待测电阻值Rx________（选填“>”、“<”或“=”）

（3）图乙所示电阻箱的示数为_________Ω．

5．如图甲所示是测量定值电阻Rx阻值的实验电路，器材可以满足实验要求。

（1）同学们按照电路图正确连接电路后，闭合开关，改变电阻Rx两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据补充完整。

（2）同学们又设计了两种测量方案，方案中定值电阻的阻值为R0。

①方案一：闭合开关S，如果电压表V1和V2的读数分别为Ul和U2，则电阻Rx的阻值表达式为Rx=＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

②方案二：电路中Rx≠R0，将S接到a，读出电流表的示数I1；再将S接到b，读出电流表的I2；由I1R0= I2Rx可得Rx=I1R0/I2。请判断结果是否正确并简要说明理由：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿

6．如图甲是用伏安法测未知电阻R的实验图．

（1）请用笔画线代替导线，将图甲中实物电路连接完整．

（2）闭合开关，将滑片P向左滑动时，此时电压表示数为2.4V，电流表示数如图乙所示其读数为I=＿＿A,则未知电阻R=＿＿Ω．

（3）若实验中只有一个电压表和一个已知电阻R0，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx，请在空格内将实验步骤补充完整．

①闭合S、断开S1，用电压表测出待测电阻Rx两端的电压为U1

②＿＿＿＿＿＿，用电压表测出电源的电压U

③请写出用测量值U、U1及R0来表示Rx的表达式：Rx=＿＿＿＿＿＿

7．两个物理实验小组进行测量未知电阻的实验。

（1）第一小组采用了如图所示的电路测量未知电阻的阻值，某次测量中，电压表电流表示数如图，电压表的读数为＿＿＿＿V，电流表读数为＿＿＿＿A。

（2）第二小组采用了如图所示的的电路测量电阻Rx的阻值，其中R0阻值已知。

①请用笔画线代替导线，将图中的实物按电路图连接（电压表接小量程）

②该小组的实验步骤如下：先闭合S1、S2，读出此时电压表读数为U1；再闭合S1，断开S2，读出此时电压表读数为U2，则被测电阻Rx的阻值的表达式为：Rx=＿＿＿＿（用R0、U1、U2表示）

8．在测电阻的实验中，实验的器材有：干电池3节，电流表、电压表各1个，开关2个，滑动变阻器1只，待测电阻2个，导线若干。

（1）图甲是实验的电路图。小明按照电路图连接电路时，开关应＿＿＿＿＿＿＿。

①闭合开关S后，小明发现电流表和电压表的指针均不动。他断开开关S，检查线路连接无误后，把电压表与b点相连的那根导线改接到c点，再次闭合开关S时，发现电流表的指针仍不动，但电压表的指针有明显的偏转。若电路中只有一处故障，则故障是＿＿＿＿＿＿＿。

②排除故障后，正确连接电路，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为1.6V时，电流表的示数如图乙所示，则电路中的电流为＿＿＿＿＿＿＿A，Rx=＿＿＿＿＿＿＿。

（2）实验时某小组同学想利用一只电流表和最大阻值为R0的滑动变阻器完成对未知电阻Ry的测量。如图所示是他们按照设计想法连接的部分实验电路。

①请你依据下面的实验步骤，用笔画线代替导线，将实验电路连接完整。（只添加一条导线）。

实验步骤：

A．开关S1和S2都断开，将变阻器的滑片P移到阻值最大处，观察到电流表无示数；

B．保持滑片P位置不动，只闭合开关S1时，读取电流表的示数为I1；

C．再闭合开关S2时，读取电流表的示数为I2（I2>I1）。

② 请你用I1、I2和R0表示Ry，则Ry=＿＿＿＿＿＿。

参考答案

1.（1）如下图（2）灯泡短路    6（3）7    右（4）bc    1.52（5）不能

（6）I额     I额（U－I额R）

2.（1）BD（2）见下左图（3）见下右图（4）

3.（1）如图所示

（2）最大阻值    断路（3）0.24    10    （4）

4.（1）＝（2）<（3）305

5.（1）0.50（或0.5）3.20（或3.2）3.18  （2）①

②该方案不正确，滑动变阻器R'接入的阻值不为0时，两种情况下Rx和R0两端的电压不相等。

（或该方案正确，滑动变阻器R'接入电路的阻值为0时，两端电压的等量关系成立。）

说明：作出判断并理由正确方可得分。

6.（1）略（2）0.3   8   （3）②闭合S、S1③U1R0/(U-U1)

7.（1）1.8   0.24（2）①如图。

②

8.（1）断开   ①bc之间断路   ②0.325

（2）①如图所示   ②I1R0/（I2—I1）
