2026广西壮族自治区中考物理一轮复习优化训练-专项2　电路故障分析（含答案）

这是一份2026广西壮族自治区中考物理一轮复习优化训练-专项2　电路故障分析（含答案），共5页。试卷主要包含了小斐连接的电路如图9所示等内容，欢迎下载使用。

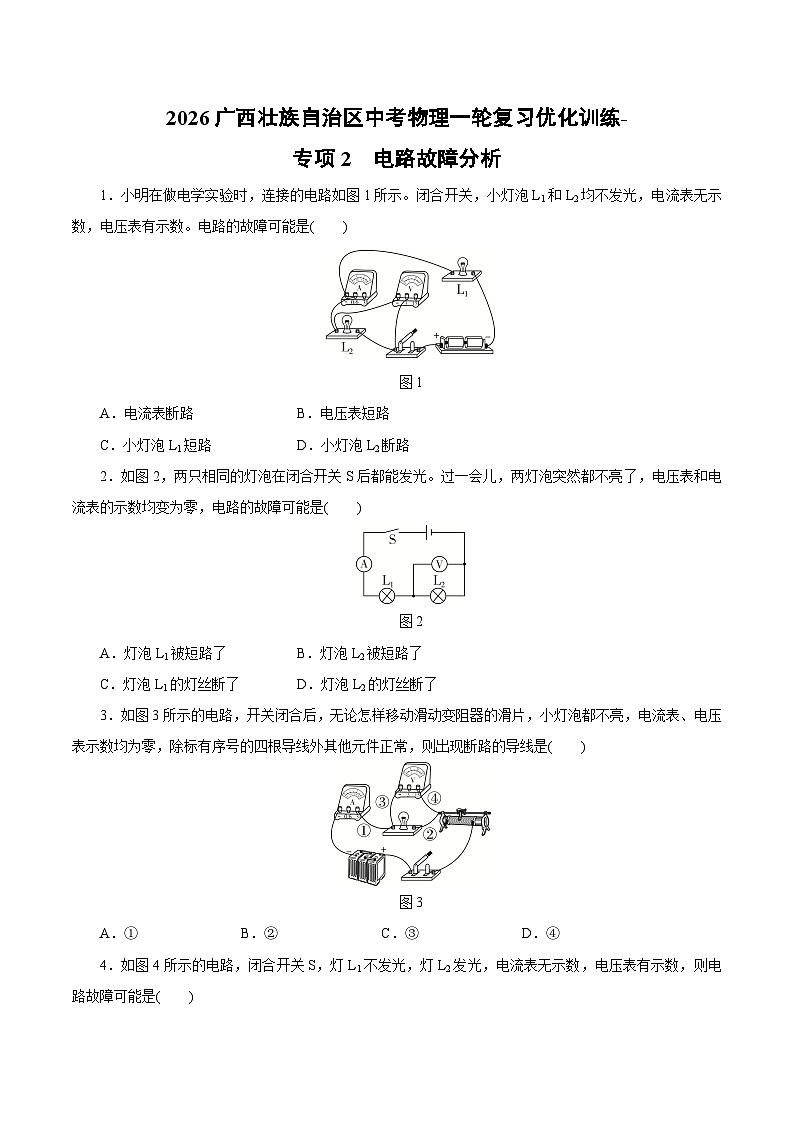

1．小明在做电学实验时，连接的电路如图1所示。闭合开关，小灯泡L1和L2均不发光，电流表无示数，电压表有示数。电路的故障可能是( )
图1
A．电流表断路 B．电压表短路
C．小灯泡L1短路 D．小灯泡L2断路
2．如图2，两只相同的灯泡在闭合开关S后都能发光。过一会儿，两灯泡突然都不亮了，电压表和电流表的示数均变为零，电路的故障可能是( )
图2
A．灯泡L1被短路了 B．灯泡L2被短路了
C．灯泡L1的灯丝断了 D．灯泡L2的灯丝断了
3．如图3所示的电路，开关闭合后，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电流表、电压表示数均为零，除标有序号的四根导线外其他元件正常，则出现断路的导线是( )
图3
A．① B．② C．③ D．④

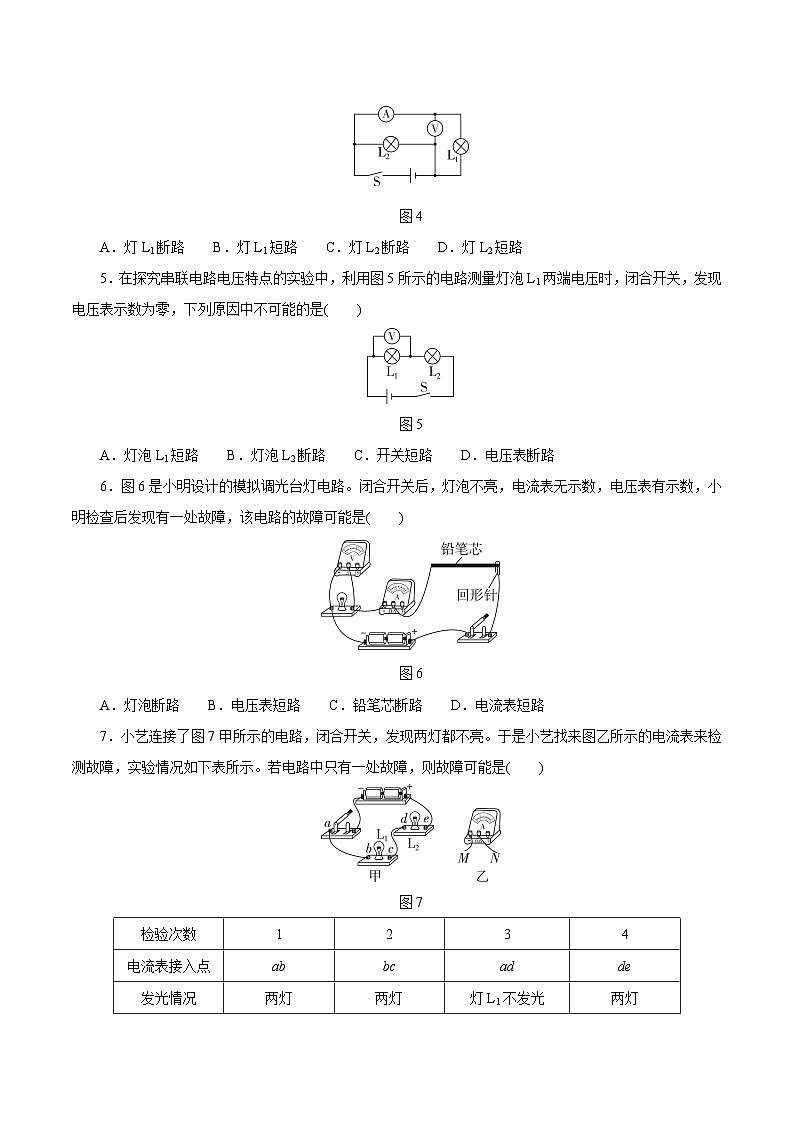

4．如图4所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是( )
图4
A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
5．在探究串联电路电压特点的实验中，利用图5所示的电路测量灯泡L1两端电压时，闭合开关，发现电压表示数为零，下列原因中不可能的是( )
图5
A．灯泡L1短路 B．灯泡L2断路 C．开关短路 D．电压表断路
6．图6是小明设计的模拟调光台灯电路。闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是( )
图6
A．灯泡断路 B．电压表短路 C．铅笔芯断路 D．电流表短路
7．小艺连接了图7甲所示的电路，闭合开关，发现两灯都不亮。于是小艺找来图乙所示的电流表来检测故障，实验情况如下表所示。若电路中只有一处故障，则故障可能是( )
图7
A.灯L1断路 B．导线ab断路 C．灯L2断路 D．导线cd断路
8．如图8所示的电路，电源电压不变，闭合开关S，电压表、电流表均有示数，将滑动变阻器的滑片P向左移动，突然电压表和电流表示数的比值变小，则下列判断中正确的是( )
图8
A．电阻器R1短路，电压表的示数变大 B．电阻器R1断路，电流表的示数变大
C．滑动变阻器短路，电压表的示数变小 D．滑动变阻器断路，电压表的示数变小
9．小斐连接的电路如图9所示。闭合开关后，无论怎么移动滑动变阻器的滑片，灯泡都不亮，电流表示数为零，已知故障出现在灯泡或滑动变阻器中，则该电路出现的故障可能是灯泡________或者滑动变阻器________(前两空均选填“短路”或“断路”)。为进一步确定故障位置，她将一个电压表正确并联在灯泡两端，判断如下：___________________________
________________________________________________________________________。
图9
10．图10甲是初中电学中的一个经典电路，同学们在连接这个电路进行实验的过程中，出现过许多异常现象，请完成下列问题。
图10
(1)闭合开关后，电流表如图乙所示，原因是__________________________。
(2)(2024南充)闭合开关后，发现电流表无示数，小灯泡不亮，电压表示数接近电源电压，造成这一现象的原因可能是小灯泡________(选填“断路”或“短路”)。
(3)闭合开关后，小灯泡不发光，电流表有示数，电压表无示数，原因可能是________________________________________________________________________。
(4)闭合开关后，小灯泡不发光，电流表指针稍有偏转，电压表指针不动。接下来应进行的操作是______________________________________________________。
(5)在实际操作中发现小灯泡很暗，电流表和电压表的示数均很小，无论怎样移动滑片，两个电表的示数都几乎不变，你认为出现此现象的原因是______(选填字母)。
A．滑动变阻器同时接入了下方的两个接线柱 B．小灯泡的电阻太小
C．滑动变阻器的最大电阻太大
(6)闭合开关后，将滑动变阻器的滑片从电阻最大处移到电阻最小处。在此过程中，发现电流表示数逐渐变大(不超过最大测量值)，小灯泡逐渐变亮，电压表始终无示数。经检查是电压表出现了故障，则故障是电压表发生了__________。
(7)在连接电路时，若不小心将电压表和电流表的位置互换了，则闭合开关后，电路中会出现的现象是_______________________________________________________。
2026广西壮族自治区中考物理一轮复习优化训练-
专项2 电路故障分析
1．D 2.C 3.A 4.A 5.C 6.A 7.D 8.C
9．断路 断路 若电压表无示数，则滑动变阻器断路；若电压表有示数且接近电源电压，则灯泡断路
10．(1)电流表正、负接线柱接反了 (2)断路 (3)小灯泡短路(或电压表短路) (4)移动滑动变阻器的滑片，观察小灯泡是否发光 (5)A (6)断路 (7)小灯泡不发光，电流表无示数，电压表示数接近电源电压
检验次数
1
2
3
4
电流表接入点
ab
bc
ad
de
发光情况
两灯
不发光
两灯
不发光
灯L1不发光
灯L2发光
两灯
不发光
