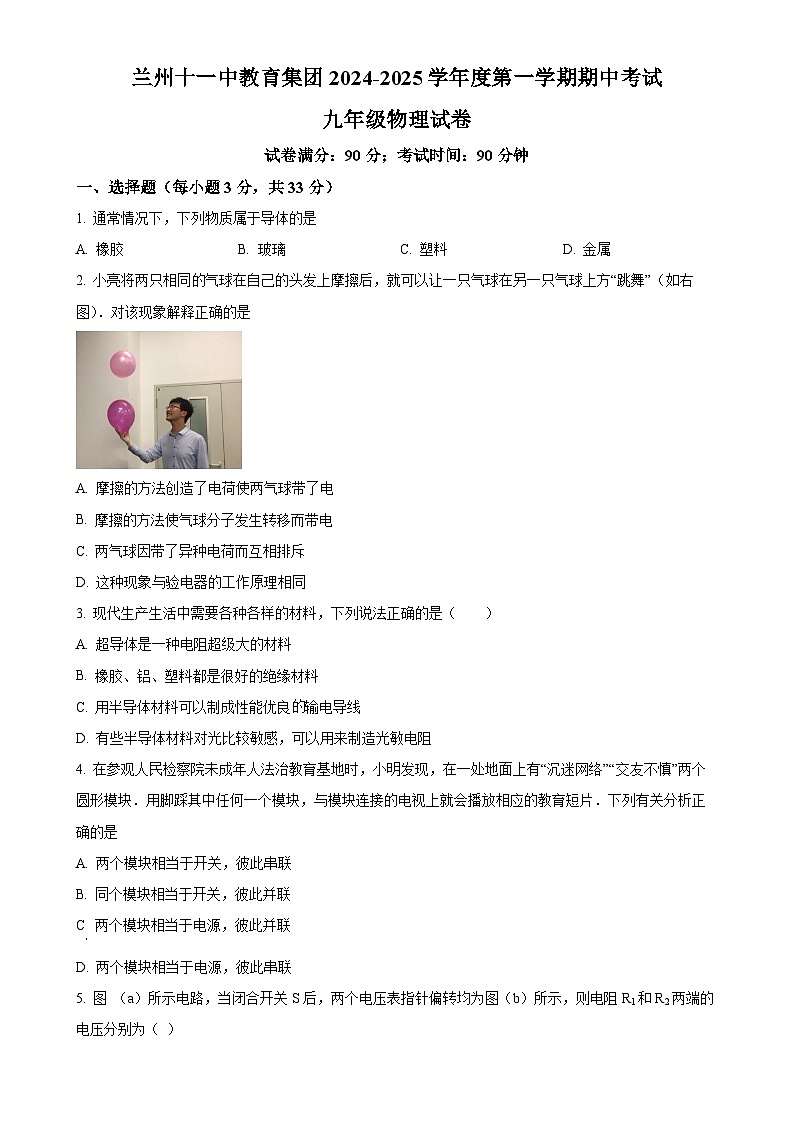

甘肃省兰州市第十一中学九年级上学期期中物理试题（原卷版）-A4

这是一份甘肃省兰州市第十一中学九年级上学期期中物理试题（原卷版）-A4，共5页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。
试卷满分：90分；考试时间：90分钟
一、选择题（每小题3分，共33分）
1. 通常情况下，下列物质属于导体的是
A. 橡胶B. 玻璃C. 塑料D. 金属
2. 小亮将两只相同气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A. 摩擦的方法创造了电荷使两气球带了电
B. 摩擦的方法使气球分子发生转移而带电
C. 两气球因带了异种电荷而互相排斥
D. 这种现象与验电器的工作原理相同
3. 现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A. 超导体是一种电阻超级大的材料
B. 橡胶、铝、塑料都是很好的绝缘材料
C. 用半导体材料可以制成性能优良输电导线
D. 有些半导体材料对光比较敏感，可以用来制造光敏电阻
4. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A. 两个模块相当于开关，彼此串联
B. 同个模块相当于开关，彼此并联
C 两个模块相当于电源，彼此并联
D. 两个模块相当于电源，彼此串联

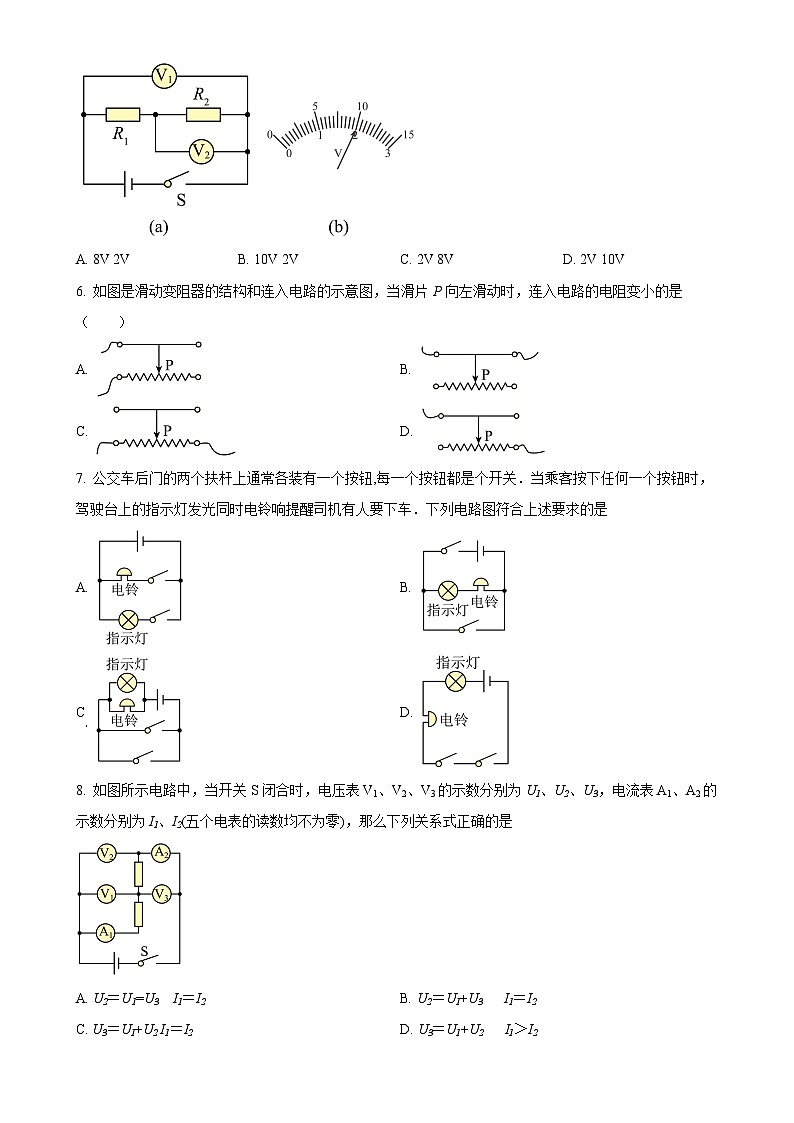

5. 图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V
6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
7. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是
A. B.
C D.
8. 如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2(五个电表的读数均不为零)，那么下列关系式正确的是
A. U2＝U1=U3 I1＝I2B. U2＝U1+U3 I1＝I2
C. U3＝U1+U2 I1＝I2D. U3＝U1+U2 I1＞I2
9. 如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则
A. 电压表的示数变大,电流表的示数变大
B. 电压表的示数变大,电流表的示数变小
C. 电压表的示数不变,电流表的示数变大
D. 电压表的示数变小,电流表的示数变大
10. 如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A. 2：1B. 1：2C. 3：2D. 2：3
11. 如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A. 电源电压是9V
B. 定值电阻R的阻值是6Ω
C. 滑动变阻器的阻值范围是0～18Ω
D. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
二、填空题（本题共计4小题，每空1分，共计10分）
12. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分________（选填“正电荷”或“负电荷”）转移到验电器的两片金属箔上，这两片金属箔带________（选填“同种”或“异种”）电荷，由于互相________（选填“吸引”或“排斥”）而张开。
13. 如图所示电路，当开关S1、S2 闭合后，A2 与 R2 是_________（选填“串”或“并”）联的， 电流表 A1测量的是通过_________ （选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A．
14. 如图所示，开关S闭合后，两灯均发光，电压表测___________灯两端电压；一段时间后，两灯均 熄灭，但电压表有示数，且示数较大，电流表无示数，则故障可能是___________。
15. 图示为电阻A和B的I-U图像．若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 ______ ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 ________ V.
三、作图题（本题共计4小题，每题4分，共计16分）
16. 图中灯泡L1和L2并联，开关同时控制两灯的通、断电。
17. 如图中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
18. 将实物图转换成符号图。
19. 如图所示，根据左侧符号电路连接右侧的实物电路。
四、实验题（本题共计2小题，每空1分，共计12分）
20. 在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并改正；
