甘肃省兰州市第十一中学2024-2025学年九年级上学期期末物理试卷-A4

这是一份甘肃省兰州市第十一中学2024-2025学年九年级上学期期末物理试卷-A4，共23页。试卷主要包含了选择题，填空题，识图作图题，实验探究题，计算题等内容，欢迎下载使用。

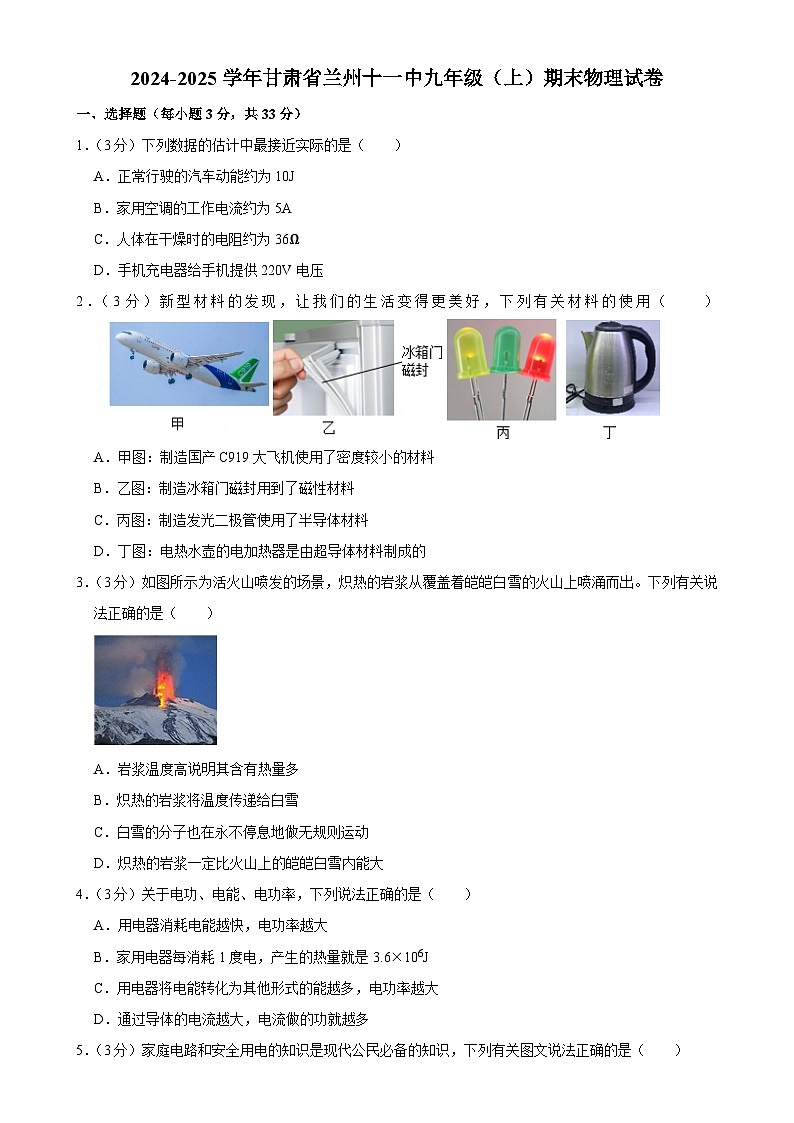

1．（3分）下列数据的估计中最接近实际的是（ ）
A．正常行驶的汽车动能约为10J
B．家用空调的工作电流约为5A
C．人体在干燥时的电阻约为36Ω
D．手机充电器给手机提供220V电压
2．（3分）新型材料的发现，让我们的生活变得更美好，下列有关材料的使用（ ）
A．甲图：制造国产C919大飞机使用了密度较小的材料
B．乙图：制造冰箱门磁封用到了磁性材料
C．丙图：制造发光二极管使用了半导体材料
D．丁图：电热水壶的电加热器是由超导体材料制成的
3．（3分）如图所示为活火山喷发的场景，炽热的岩浆从覆盖着皑皑白雪的火山上喷涌而出。下列有关说法正确的是（ ）
A．岩浆温度高说明其含有热量多
B．炽热的岩浆将温度传递给白雪
C．白雪的分子也在永不停息地做无规则运动
D．炽热的岩浆一定比火山上的皑皑白雪内能大
4．（3分）关于电功、电能、电功率，下列说法正确的是（ ）
A．用电器消耗电能越快，电功率越大
B．家用电器每消耗1度电，产生的热量就是3.6×106J
C．用电器将电能转化为其他形式的能越多，电功率越大
D．通过导体的电流越大，电流做的功就越多

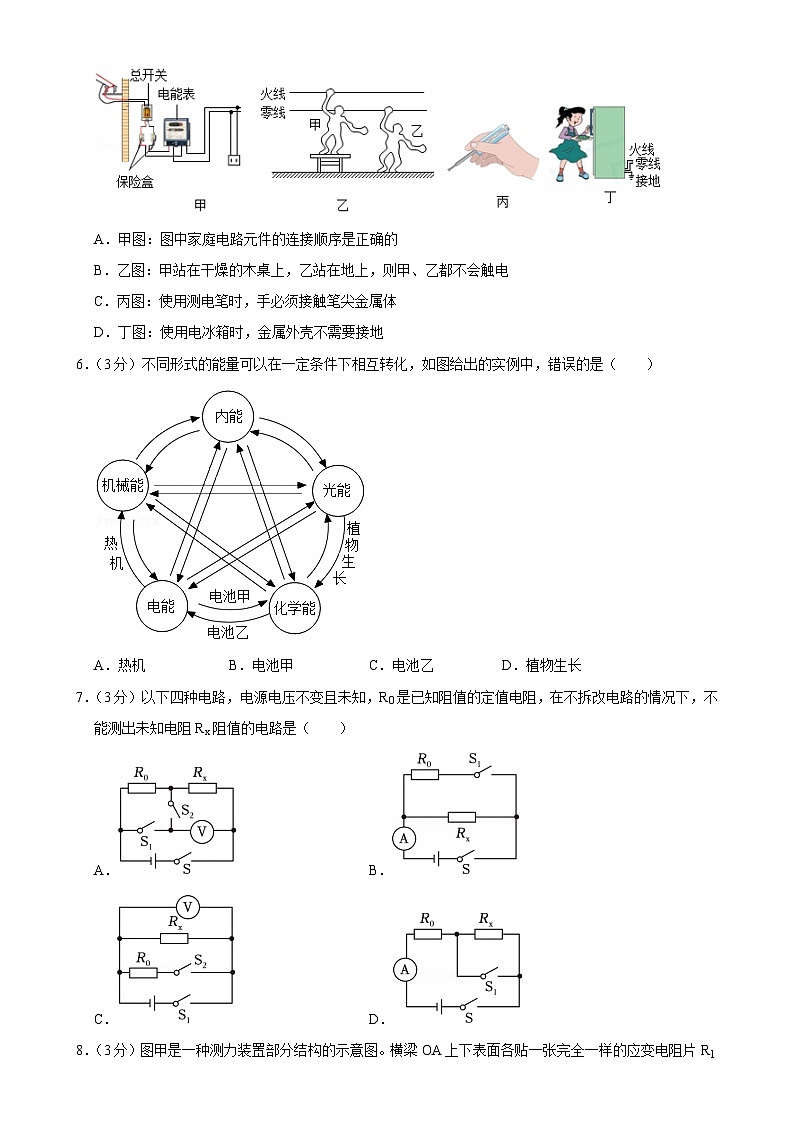

5．（3分）家庭电路和安全用电的知识是现代公民必备的知识，下列有关图文说法正确的是（ ）
A．甲图：图中家庭电路元件的连接顺序是正确的
B．乙图：甲站在干燥的木桌上，乙站在地上，则甲、乙都不会触电
C．丙图：使用测电笔时，手必须接触笔尖金属体
D．丁图：使用电冰箱时，金属外壳不需要接地
6．（3分）不同形式的能量可以在一定条件下相互转化，如图给出的实例中，错误的是（ ）
A．热机B．电池甲C．电池乙D．植物生长
7．（3分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A．B．
C．D．

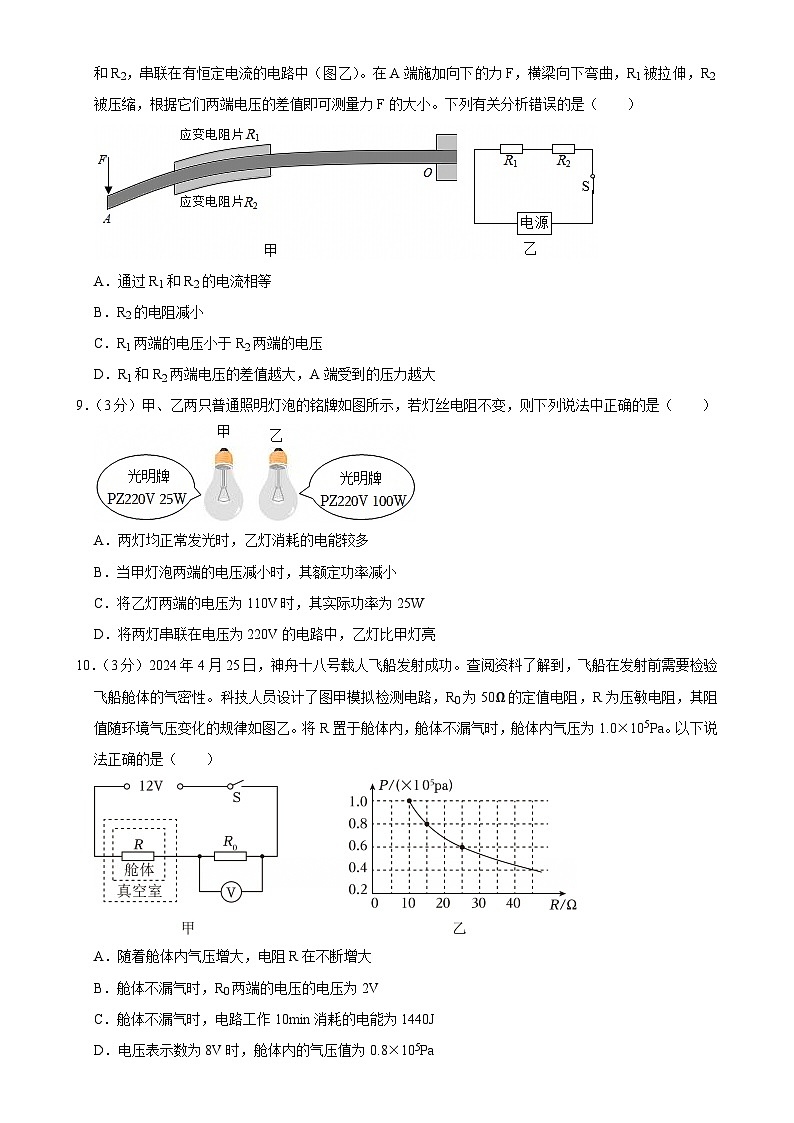

8．（3分）图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（ ）
A．通过R1和R2的电流相等
B．R2的电阻减小
C．R1两端的电压小于R2两端的电压
D．R1和R2两端电压的差值越大，A端受到的压力越大
9．（3分）甲、乙两只普通照明灯泡的铭牌如图所示，若灯丝电阻不变，则下列说法中正确的是（ ）
A．两灯均正常发光时，乙灯消耗的电能较多
B．当甲灯泡两端的电压减小时，其额定功率减小
C．将乙灯两端的电压为110V时，其实际功率为25W
D．将两灯串联在电压为220V的电路中，乙灯比甲灯亮
10．（3分）2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体不漏气时，舱体内气压为1.0×105Pa。以下说法正确的是（ ）
A．随着舱体内气压增大，电阻R在不断增大
B．舱体不漏气时，R0两端的电压的电压为2V
C．舱体不漏气时，电路工作10min消耗的电能为1440J
D．电压表示数为8V时，舱体内的气压值为0.8×105Pa
11．（3分）如图甲所示，已知电流表的量程为0﹣0.6A，电压表的量程为0﹣15V2的规格为“50Ω、0.5A”，闭合开关S后，调节滑动变阻器的滑片P，在保证电路安全的前提下，下列说法中正确的是（ ）
A．电源电压为9V
B．R1的功率范围是0.1W﹣2.5W
C．滑动变阻器的取值范围是10Ω﹣50Ω
D．电路总功率的变化范围是2W﹣3W
二、填空题（每空1分，共10分）
12．（2分）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿车内相比热值 （选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却 较大。
13．（2分）小明家的电能表面板如图所示，图中电能表的示数为 kW•h，他家里新添置一台空调，让其单独工作5min，则该空调的实际电功率为 W。
14．（2分）小明用力向右上方抛出一个小球，运动轨迹如图1所示，在它运动过程中，其中M、S两点某时刻的能量如图2所示。则图1中 图可能与图2存在对应关系，N点机械能大小范围可能是 。
15．（2分）如图甲所示，如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，电流做功之比W1：W2＝ ；若将它们并联在电路里，消耗的功率之比P1：P2＝ 。
16．（2分）如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中。图乙是小灯泡L和电阻R的I﹣U图像。只闭合开关S1时，小灯泡L的实际功率为1W，此时L的电阻为 Ω；再闭合开关S2后，在2min内电阻R产生的热量是 J。
三、识图作图题（17、18小题各4分，19小题2分，共10分）
17．（4分）如图所示，某品牌破壁机（图甲）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动，破壁机开始工作；若安全开关S1断开，安全指示灯和电动机均不工作。请你按照上述要求将图乙中的电路连接完整。
18．（4分）如图甲所示是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模块，并且可以独立工作。
19．（2分）如图所示，闭合开关后，条形磁体向左偏。请在括号内标出：通电螺线管左侧是“N”还是“S”极
四、实验探究题（每空1分，共21分）
20．（6分）如图甲是“探究电流与电压关系”的实验电路图，电源电压为3V，三个小组的同学分别用5Ω、10Ω、15Ω的定值电阻进行探究。
（1）正确连接电路，闭合开关前，滑动变阻器滑片要滑到最 端。（选填“左”或“右”）
（2）闭合开关后，移动滑片P，发现电流表无示数 。
（3）排除故障后，继续进行实验；将不同小组的数据汇总后，通过导体的电流和导体两端的电压成 比。
（4）在进一步探究“电流与电阻的关系”实验中：
①若保持定值电阻两端的电压为1.5V不变，在表的数据中有 组可用于分析；
②为得到更多的实验数据，老师给每个小组再提供一个30Ω的定值电阻R0。某小组在实验中，无论怎样移动滑片P都不能将R0两端电压调为1.5V，其原因是滑动变阻器的最大阻值太 （选填“大”或“小”）。该小组所使用的滑动变阻器的规格可能是 （选填下列选项前的字母）。
A.10Ω，3A
B.20Ω，2A
C.50Ω，1A
21．（5分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个
（1）小丽同学正确连接电路后，闭合开关，发现小灯泡不发光，电压表也有示数。接下来正确的操作是： 。
A.检查电路是否短路
B.更换电流表
C.检查小灯泡是否接触良好或损坏
D.移动滑动变阻器滑片，观察小灯泡是否发光
（2）若另一组小红连电路时，刚连好最后一根导线，灯泡就发出了明亮的光
① ；
② 。
（3）电路故障排除后，小丽闭合开关，移动滑动变阻器的滑片，此时电压表的示数2.0V，为了测量小灯泡的额定功率 （选填“左”或“右”）端移动滑片。
（4）小丽根据测量的多组电压、电流值画出的小灯泡的I﹣U图像如图乙所示，则小灯泡的额定功率为 W。
22．（10分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）由于电流产生的热量不易直接测量，因此在实验中是通过观察 来显示容器内空气温度的变化；
（2）图甲装置将两段阻值不同的电阻丝 （填电路连接方式），是为了探究电流产生的热量与 的大小的关系，通电一段时间后， （选填“左”或“右”）侧容器产生的热量更多；
（3）图乙装置可以探究电流通过导体时产生的热量与 的大小的关系，R1和R2两根电阻丝在相等的时间内产生的热量之比为Q1：Q2＝ 。电阻R3的作用主要是使电阻R1和R2中的电流 （选填“相等”或“不相等”），R2与R3的阻值 （选填“一定”或“不一定”）相同。
（4）图乙中，若接通电路一段时间后，右侧U形管的液面高度差逐渐变大，经检查电路也没有出现故障，则可能的原因是 ；
（5）图乙中，若接通电路一段时间后，左侧U形管的液面高度差明显变大，后发现是由于电路故障引起的，则原因可能是 （多选）。
A.R1电阻丝断
B.R2电阻丝断路
C.R3电阻丝断路
D.R3电阻丝短路
五、计算题（每题8分，共16分）
23．（8分）如图所示，电源电压恒定。R1、R2为定值电阻，R2＝20Ω，灯泡标有“6V，3W”字样。当S、S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V（不考虑灯丝电阻随温度变化）。求：
（1）灯泡电阻；
（2）R1的阻值；
（3）当S闭合，S1、S2断开时，通电1min，R1消耗的电能；
（4）电路消耗的最大功率。
24．（8分）图甲是某款3D打印笔，利用电加热使塑料条熔化，手动挤出热熔的塑料，定值电阻R1、R2为加热电阻，有高、中、低温三挡加热功能，部分技术参数如下表，塑料条的比热容为1.5×103J/（kg•℃）。求：
（1）打印笔处于低温挡工作时，电路的总电流。
（2）电阻R1的阻值。
（3）用高温挡将质量为20g的塑料条从初温为20℃加热到220℃所需的时间。
2024-2025学年甘肃省兰州十一中九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（每小题3分，共33分）
1．（3分）下列数据的估计中最接近实际的是（ ）
A．正常行驶的汽车动能约为10J
B．家用空调的工作电流约为5A
C．人体在干燥时的电阻约为36Ω
D．手机充电器给手机提供220V电压
【答案】B
【解答】解：A.正常行驶的汽车动能约为几十万焦，故A不符合实际；
B.家用空调的工作电流约为5A，故B符合实际；
C.人体在干燥时的电阻约为几千欧，故C不符合实际；
D.手机充电器给手机提供3.8V电压，故D不符合实际；
故选：B。
2．（3分）新型材料的发现，让我们的生活变得更美好，下列有关材料的使用（ ）
A．甲图：制造国产C919大飞机使用了密度较小的材料
B．乙图：制造冰箱门磁封用到了磁性材料
C．丙图：制造发光二极管使用了半导体材料
D．丁图：电热水壶的电加热器是由超导体材料制成的
【答案】D
【解答】解：A、飞机采用了大量的先进复合材料，因为在体积一定时，其质量越小；
B、电冰箱门上的磁封能使电冰箱门关得很紧，故B正确；
C、制造发光二极管的主要材料是半导体，故C正确；
D、电加热器不能用超导体材料制作，不会发热。
故选：D。
3．（3分）如图所示为活火山喷发的场景，炽热的岩浆从覆盖着皑皑白雪的火山上喷涌而出。下列有关说法正确的是（ ）
A．岩浆温度高说明其含有热量多
B．炽热的岩浆将温度传递给白雪
C．白雪的分子也在永不停息地做无规则运动
D．炽热的岩浆一定比火山上的皑皑白雪内能大
【答案】C
【解答】解：A.热量是一个过程量，不是一个状态量，传递能量的多少，故A错误；
B.炽热的岩浆将热量传递给白雪，因为热传递传递的是热量不是温度；
C.白雪的分子也在永不停息地做无规则运动，因为一切物质的分子都在不停地做无规则运动；
D.炽热的岩浆不一定比火山上的皑皑白雪内能大，因为物体的内能与温度、状态等因素有关；
故选：C。
4．（3分）关于电功、电能、电功率，下列说法正确的是（ ）
A．用电器消耗电能越快，电功率越大
B．家用电器每消耗1度电，产生的热量就是3.6×106J
C．用电器将电能转化为其他形式的能越多，电功率越大
D．通过导体的电流越大，电流做的功就越多
【答案】A
【解答】解：A、用电器消耗电能越快，故A正确；
B、家用电器中的电热器每消耗1度电6J，故B错误；
C、在相同的时间内，电功率越大；
D、电流通过导体所做的功、电压和通电时间成正比，故D错误。
故选：A。
5．（3分）家庭电路和安全用电的知识是现代公民必备的知识，下列有关图文说法正确的是（ ）
A．甲图：图中家庭电路元件的连接顺序是正确的
B．乙图：甲站在干燥的木桌上，乙站在地上，则甲、乙都不会触电
C．丙图：使用测电笔时，手必须接触笔尖金属体
D．丁图：使用电冰箱时，金属外壳不需要接地
【答案】B
【解答】解：A．根据家庭电路元件的安装顺序可知，故A错误；
B．乙图中，乙两端没有电压，故B正确；
C．丙图中，手不能接触笔尖金属体，故C错误；
D．丁图中，金属外壳需要接地，故D错误。
故选：B。
6．（3分）不同形式的能量可以在一定条件下相互转化，如图给出的实例中，错误的是（ ）
A．热机B．电池甲C．电池乙D．植物生长
【答案】A
【解答】解：A、热机利用内能做功，故A错误；
B、电池甲在充电时将电能转化为化学能；
C、电池乙放电时将化学能转化为电能；
D、植物的光合作用是将光能转化为化学能，故D正确。
故选：A。
7．（3分）以下四种电路，电源电压不变且未知，R0是已知阻值的定值电阻，在不拆改电路的情况下，不能测出未知电阻Rx阻值的电路是（ ）
A．B．
C．D．
【答案】C
【解答】解：A.当闭合开关S、S2时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx两端的电压，读出电压表的示数为Ux，当闭合开关S、S5时，定值电阻R0与未知电阻Rx串联接入电路，电压表测量未知电阻Rx和已知电阻R0两端的总电压，读出电压表的示数为U2两端的电压U0＝U﹣Ux，根据串联电路电流规律可知，I0＝Ix，即＝，解得未知电阻Rx＝R0，故A能测量出未知电阻的阻值；
B.只闭合S，只有未知电阻Rx接入电路，读出电流表的示数I6，此时电源电压U＝I1Rx﹣﹣﹣﹣﹣﹣①，
再闭合S1，定值电阻R7与未知电阻Rx并联接入电路，读出电流表示数为I，通过定值电阻R0的电流I0＝I﹣I6，
此时电源电压U＝U0＝I0R4＝（I﹣I1）R0﹣﹣﹣﹣﹣﹣②，
联立①②，解得未知电阻Rx＝，故B能测量出未知电阻的阻值；
C.闭合开关S5，电压表测量电源电压，再闭合开关S2，电压表测量的还是电源电压，不能得到Rx的电流，故C不能测出未知电阻的阻值；
D.只闭合S，定值电阻R0与未知电阻Rx串联接入电路，读出电流表的示数为I5，
此时电源电压U＝I1R总＝I1（R8+Rx）﹣﹣﹣﹣﹣﹣③，再闭合S1 时，只有定值电阻R0接入电路，读出电流表的示数为I7，
此时电源电压U＝I2R0﹣﹣﹣﹣﹣﹣④，
联立③④，解得未知电阻Rx＝，故D能测出未知电阻得阻值。
故选：C。
8．（3分）图甲是一种测力装置部分结构的示意图。横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。下列有关分析错误的是（ ）
A．通过R1和R2的电流相等
B．R2的电阻减小
C．R1两端的电压小于R2两端的电压
D．R1和R2两端电压的差值越大，A端受到的压力越大
【答案】C
【解答】解：
A、由图可知，在串联电路中，所以通过两个电阻的电流相同；
B、在压力的作用下，R1被拉伸，R2被压缩，即R5变长，横截面积变小；R2变短，横截面积变大，故B正确；
C、在R1和R2发生形变前是完全一样的，即R1和R2发生形变前的电阻相同，因此发生形变后，R3的电阻大于R2的电阻，通过两个电阻的电流相同，R1两端的电压大于R2两端的电压，故C错误；
D、根据欧姆定律可知，R1和R2两端电压的差值越大，说明R8和R2的阻值的差值越大，所以R1被拉伸的更长，R4被压缩的越短，从而说明A端受到的压力越大。
故选：C。
9．（3分）甲、乙两只普通照明灯泡的铭牌如图所示，若灯丝电阻不变，则下列说法中正确的是（ ）
A．两灯均正常发光时，乙灯消耗的电能较多
B．当甲灯泡两端的电压减小时，其额定功率减小
C．将乙灯两端的电压为110V时，其实际功率为25W
D．将两灯串联在电压为220V的电路中，乙灯比甲灯亮
【答案】C
【解答】解：A、根据W＝Pt可知，因无法确定通电时间的大小关系；
B、额定功率是指用电器正常工作时的功率，其额定功率不变；
C、由P＝，乙的电阻：R乙＝＝＝484Ω，由于灯泡电阻不变实乙＝＝25W。
D、由R＝，额定电压相同时，电阻越大，甲的额定功率小于乙的额定功率，由P＝UI＝I2R知，将两灯串联在220V的电路中，故D错误.
故选：C。
10．（3分）2024年4月25日，神舟十八号载人飞船发射成功。查阅资料了解到，飞船在发射前需要检验飞船舱体的气密性。科技人员设计了图甲模拟检测电路，R0为50Ω的定值电阻，R为压敏电阻，其阻值随环境气压变化的规律如图乙。将R置于舱体内，舱体不漏气时，舱体内气压为1.0×105Pa。以下说法正确的是（ ）
A．随着舱体内气压增大，电阻R在不断增大
B．舱体不漏气时，R0两端的电压的电压为2V
C．舱体不漏气时，电路工作10min消耗的电能为1440J
D．电压表示数为8V时，舱体内的气压值为0.8×105Pa
【答案】C
【解答】解：A、根据图乙知舱体内气压增大时电阻R变小；
B、从图示可知，舱体内气压为1.0×104Pa时，R的电阻为10Ω＝＝0.2A3两端的电压为：
U0＝IR0＝4.2A×50Ω＝10V，故B错误；
C、舱体不漏气时
Q＝I2Rt＝（6.2A）2×（50Ω+10Ω）×10×60s＝1440J，故C正确；
D、当电压表示数为6V时＝＝0.16A；
R的电压：UR＝U总﹣U0＝12V﹣7V＝4V；
R的阻值：
R＝＝＝25Ω，此时舱体内的气压值为0.6×104Pa，故D错误。
故选：C。
11．（3分）如图甲所示，已知电流表的量程为0﹣0.6A，电压表的量程为0﹣15V2的规格为“50Ω、0.5A”，闭合开关S后，调节滑动变阻器的滑片P，在保证电路安全的前提下，下列说法中正确的是（ ）
A．电源电压为9V
B．R1的功率范围是0.1W﹣2.5W
C．滑动变阻器的取值范围是10Ω﹣50Ω
D．电路总功率的变化范围是2W﹣3W
【答案】B
【解答】解：A、由甲图可知，R1与R2串联，电压表测R4两端的电压，
根据串联电路电压的规律和欧姆定律，结合图象有：
U＝5V+0.5A×R1﹣﹣﹣﹣﹣﹣﹣﹣①
U＝3V+7.3A×R1﹣﹣﹣﹣﹣﹣﹣﹣②
由①②解得：U＝6V，R1＝10Ω，故A错误；
BCD、由滑动变阻器R2的规格为“50Ω 7.5A”可知大＝0.8A时，变阻器接入电路的电阻最小，
R滑小＝＝＝2Ω，
R1的最大功率：P6最大＝I大2R1＝（3.5A）2×10Ω＝7.5W，
电路总功率最大值为：P大＝UI大＝6V×8.5A＝3W；
根据串联电路的分压特点，变阻器接入电路的电阻越大，由于电源电压小于最电压表的所用量程的最大值，即R滑大＝50Ω，
此时电路的总电阻为：R串＝R7+R滑大＝10Ω+50Ω＝60Ω，
电路中的最小电流为：
I小＝＝＝0.3A，
R1的最小功率为：P1最小＝I小7R1＝（0.8A）2×10Ω＝0.6W；
电路总功率最小值为：
P总小＝UI小＝6V×0.2A＝0.6W，
由上可知，R8的功率范围是0.1W﹣7.5W，故B正确；
变阻器的阻值范围为2Ω～50Ω，故C错误；
电路总功率的变化范围是3.6W～3W，故D错误。
故选：B。
二、填空题（每空1分，共10分）
12．（2分）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧（L型）更节能，排气更清洁。同样的汽油加在T型轿车内与加在L型轿车内相比热值 一样大 （选填“更大”、“一样大”或“更小”）；为防止发动机温度过高，用水进行冷却 比热容 较大。
【答案】 一样大；比热容。
13．（2分）小明家的电能表面板如图所示，图中电能表的示数为 219.6 kW•h，他家里新添置一台空调，让其单独工作5min，则该空调的实际电功率为 1200 W。
【答案】219.6；1200。
14．（2分）小明用力向右上方抛出一个小球，运动轨迹如图1所示，在它运动过程中，其中M、S两点某时刻的能量如图2所示。则图1中 甲、乙 图可能与图2存在对应关系，N点机械能大小范围可能是 1.5～1.8J 。
【答案】甲、乙；1.5～1.8J。
15．（2分）如图甲所示，如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，电流做功之比W1：W2＝ 4：1 ；若将它们并联在电路里，消耗的功率之比P1：P2＝ 1：4 。
【答案】4：1；1：4。
16．（2分）如图甲所示，电源电压不变，将小灯泡L和电阻R接入电路中。图乙是小灯泡L和电阻R的I﹣U图像。只闭合开关S1时，小灯泡L的实际功率为1W，此时L的电阻为 4 Ω；再闭合开关S2后，在2min内电阻R产生的热量是 48 J。
【答案】4；48。
三、识图作图题（17、18小题各4分，19小题2分，共10分）
17．（4分）如图所示，某品牌破壁机（图甲）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动，破壁机开始工作；若安全开关S1断开，安全指示灯和电动机均不工作。请你按照上述要求将图乙中的电路连接完整。
【答案】
18．（4分）如图甲所示是一款智能语音控制小夜灯，且带有插座，小夜灯自带语音模块，并且可以独立工作。
【答案】
19．（2分）如图所示，闭合开关后，条形磁体向左偏。请在括号内标出：通电螺线管左侧是“N”还是“S”极
【答案】
四、实验探究题（每空1分，共21分）
20．（6分）如图甲是“探究电流与电压关系”的实验电路图，电源电压为3V，三个小组的同学分别用5Ω、10Ω、15Ω的定值电阻进行探究。
（1）正确连接电路，闭合开关前，滑动变阻器滑片要滑到最 右 端。（选填“左”或“右”）
（2）闭合开关后，移动滑片P，发现电流表无示数 定值电阻断路 。
（3）排除故障后，继续进行实验；将不同小组的数据汇总后，通过导体的电流和导体两端的电压成 正 比。
（4）在进一步探究“电流与电阻的关系”实验中：
①若保持定值电阻两端的电压为1.5V不变，在表的数据中有 2 组可用于分析；
②为得到更多的实验数据，老师给每个小组再提供一个30Ω的定值电阻R0。某小组在实验中，无论怎样移动滑片P都不能将R0两端电压调为1.5V，其原因是滑动变阻器的最大阻值太 小 （选填“大”或“小”）。该小组所使用的滑动变阻器的规格可能是 AB （选填下列选项前的字母）。
A.10Ω，3A
B.20Ω，2A
C.50Ω，1A
【答案】（1）右；（2）定值电阻断路；（3）正；（4）2；小；AB。
21．（5分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个
（1）小丽同学正确连接电路后，闭合开关，发现小灯泡不发光，电压表也有示数。接下来正确的操作是： D 。
A.检查电路是否短路
B.更换电流表
C.检查小灯泡是否接触良好或损坏
D.移动滑动变阻器滑片，观察小灯泡是否发光
（2）若另一组小红连电路时，刚连好最后一根导线，灯泡就发出了明亮的光
① 连接电路时，开关没有断开 ；
② 闭合开关前，滑动变阻器滑片没有置于阻值最大处 。
（3）电路故障排除后，小丽闭合开关，移动滑动变阻器的滑片，此时电压表的示数2.0V，为了测量小灯泡的额定功率 左 （选填“左”或“右”）端移动滑片。
（4）小丽根据测量的多组电压、电流值画出的小灯泡的I﹣U图像如图乙所示，则小灯泡的额定功率为 0.625 W。
【答案】（1）D；（2）①连接电路时，开关没有断开；②闭合开关前，滑动变阻器滑片没有置于阻值最大处；（3）左；（4）0.625。
22．（10分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）由于电流产生的热量不易直接测量，因此在实验中是通过观察 U形管中液面高度变化 来显示容器内空气温度的变化；
（2）图甲装置将两段阻值不同的电阻丝 串联 （填电路连接方式），是为了探究电流产生的热量与 电阻 的大小的关系，通电一段时间后， 右 （选填“左”或“右”）侧容器产生的热量更多；
（3）图乙装置可以探究电流通过导体时产生的热量与 电流 的大小的关系，R1和R2两根电阻丝在相等的时间内产生的热量之比为Q1：Q2＝ 4：1 。电阻R3的作用主要是使电阻R1和R2中的电流 不相等 （选填“相等”或“不相等”），R2与R3的阻值 不一定 （选填“一定”或“不一定”）相同。
（4）图乙中，若接通电路一段时间后，右侧U形管的液面高度差逐渐变大，经检查电路也没有出现故障，则可能的原因是 左侧容器漏气 ；
（5）图乙中，若接通电路一段时间后，左侧U形管的液面高度差明显变大，后发现是由于电路故障引起的，则原因可能是 BD （多选）。
A.R1电阻丝断
B.R2电阻丝断路
C.R3电阻丝断路
D.R3电阻丝短路
【答案】（1）U形管中液面高度变化；（2）串联；电阻；右；（3）电流；4：1；不相等；不一定；（4）左侧容器漏气；（5）BD。
五、计算题（每题8分，共16分）
23．（8分）如图所示，电源电压恒定。R1、R2为定值电阻，R2＝20Ω，灯泡标有“6V，3W”字样。当S、S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V（不考虑灯丝电阻随温度变化）。求：
（1）灯泡电阻；
（2）R1的阻值；
（3）当S闭合，S1、S2断开时，通电1min，R1消耗的电能；
（4）电路消耗的最大功率。
【答案】（1）灯泡电阻为12Ω；
（2）R1的阻值为10Ω；
（3）当S闭合，S1，S2断开时，通电1min，R1消耗的电能为24J；
（4）电路消耗的最小功率为4.8W。
24．（8分）图甲是某款3D打印笔，利用电加热使塑料条熔化，手动挤出热熔的塑料，定值电阻R1、R2为加热电阻，有高、中、低温三挡加热功能，部分技术参数如下表，塑料条的比热容为1.5×103J/（kg•℃）。求：
（1）打印笔处于低温挡工作时，电路的总电流。
（2）电阻R1的阻值。
（3）用高温挡将质量为20g的塑料条从初温为20℃加热到220℃所需的时间。
【答案】（1）打印笔处于低温挡工作时，电路的总电流为0.1A；
（2）电阻R1的阻值为1100Ω；
（3）用高温挡将质量为20g的塑料条从初温为20℃加热到220℃所需的时间为85.2s。
