甘肃省武威市凉州区九年级上学期期末物理试题（原卷版）-A4

这是一份甘肃省武威市凉州区九年级上学期期末物理试题（原卷版）-A4，共6页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答等内容，欢迎下载使用。

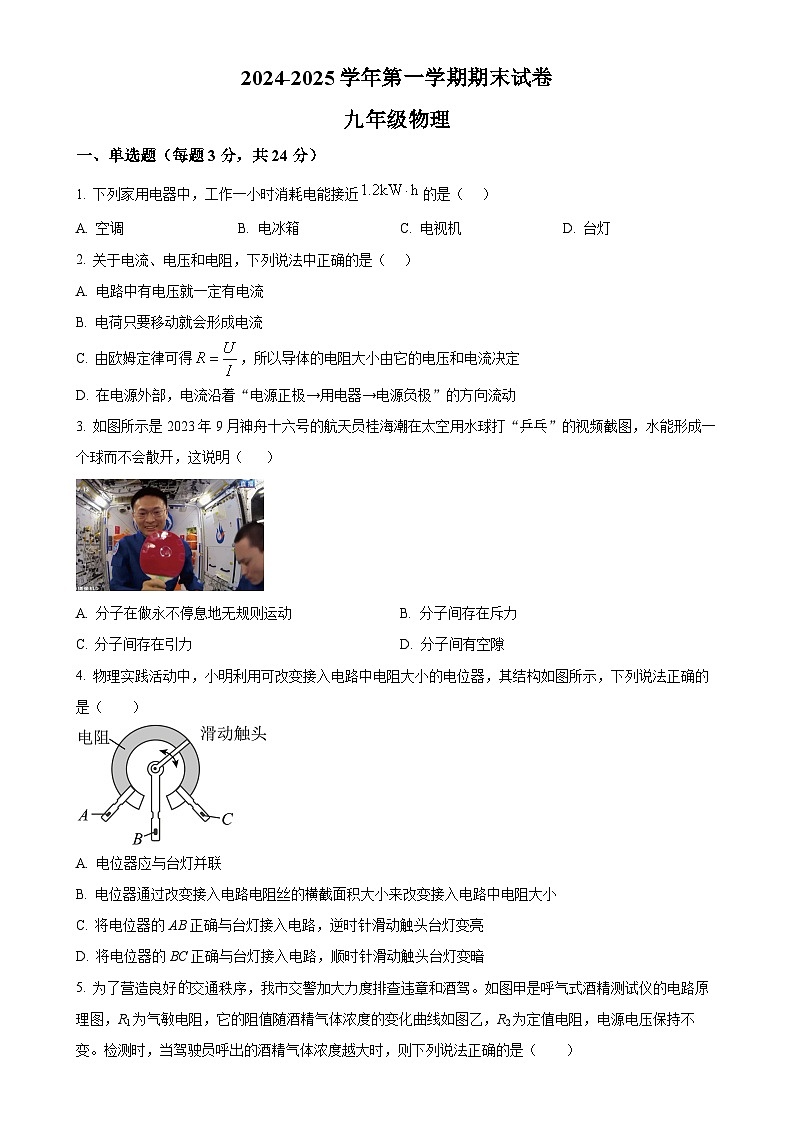

一、单选题（每题3分，共24分）
1. 下列家用电器中，工作一小时消耗电能接近的是（ ）
A. 空调B. 电冰箱C. 电视机D. 台灯
2. 关于电流、电压和电阻，下列说法中正确的是（ ）
A. 电路中有电压就一定有电流
B. 电荷只要移动就会形成电流
C. 由欧姆定律可得，所以导体的电阻大小由它的电压和电流决定
D. 在电源外部，电流沿着“电源正极→用电器→电源负极”的方向流动
3. 如图所示是2023年9月神舟十六号的航天员桂海潮在太空用水球打“乒乓”的视频截图，水能形成一个球而不会散开，这说明（ ）
A. 分子在做永不停息地无规则运动B. 分子间存在斥力
C. 分子间存在引力D. 分子间有空隙
4. 物理实践活动中，小明利用可改变接入电路中电阻大小的电位器，其结构如图所示，下列说法正确的是（ ）
A. 电位器应与台灯并联
B. 电位器通过改变接入电路电阻丝的横截面积大小来改变接入电路中电阻大小
C. 将电位器的AB正确与台灯接入电路，逆时针滑动触头台灯变亮
D. 将电位器的BC正确与台灯接入电路，顺时针滑动触头台灯变暗

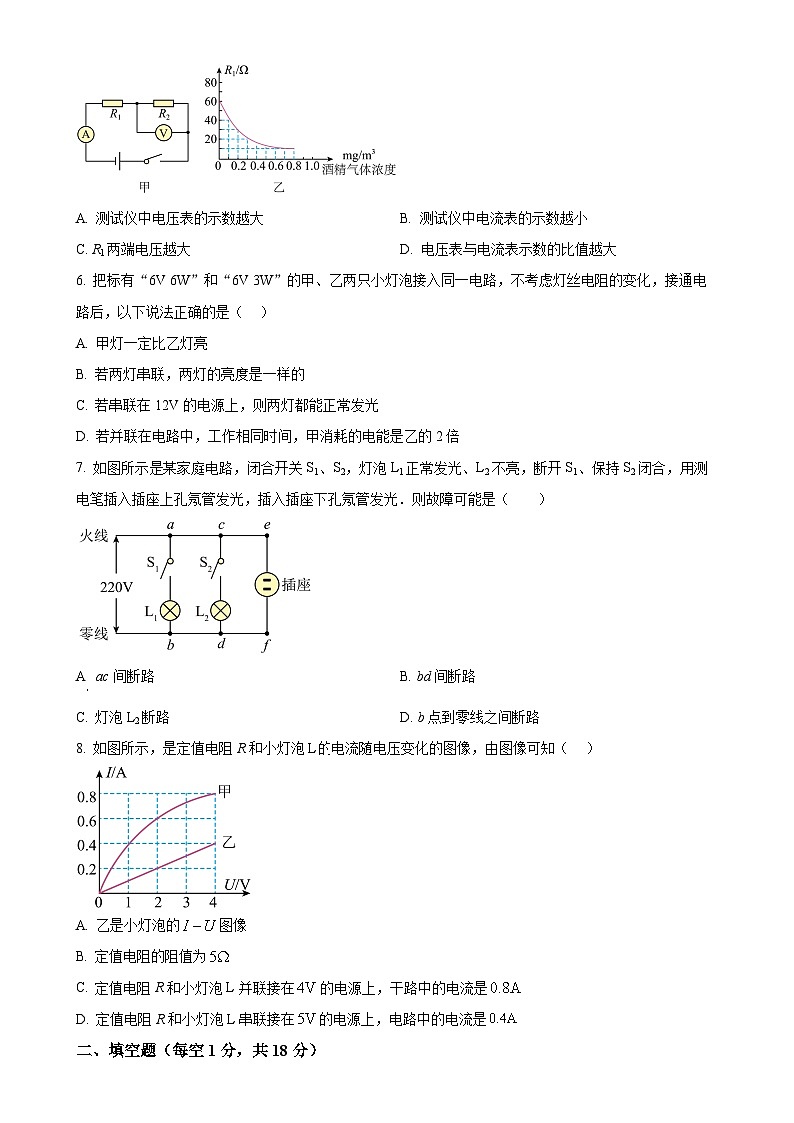

5. 为了营造良好交通秩序，我市交警加大力度排查违章和酒驾。如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变。检测时，当驾驶员呼出的酒精气体浓度越大时，则下列说法正确的是（ ）
A. 测试仪中电压表的示数越大B. 测试仪中电流表的示数越小
C. R1两端电压越大D. 电压表与电流表示数的比值越大
6. 把标有“6V 6W”和“6V 3W”的甲、乙两只小灯泡接入同一电路，不考虑灯丝电阻的变化，接通电路后，以下说法正确的是（ ）
A. 甲灯一定比乙灯亮
B. 若两灯串联，两灯的亮度是一样的
C. 若串联在12V的电源上，则两灯都能正常发光
D. 若并联在电路中，工作相同时间，甲消耗的电能是乙的2倍
7. 如图所示某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（ ）
A ac间断路B. bd间断路
C. 灯泡L2断路D. b点到零线之间断路
8. 如图所示，是定值电阻R和小灯泡L电流随电压变化的图像，由图像可知（ ）
A. 乙是小灯泡的图像
B. 定值电阻的阻值为
C. 定值电阻R和小灯泡L并联接在的电源上，干路中的电流是
D. 定值电阻R和小灯泡L串联接在的电源上，电路中的电流是
二、填空题（每空1分，共18分）

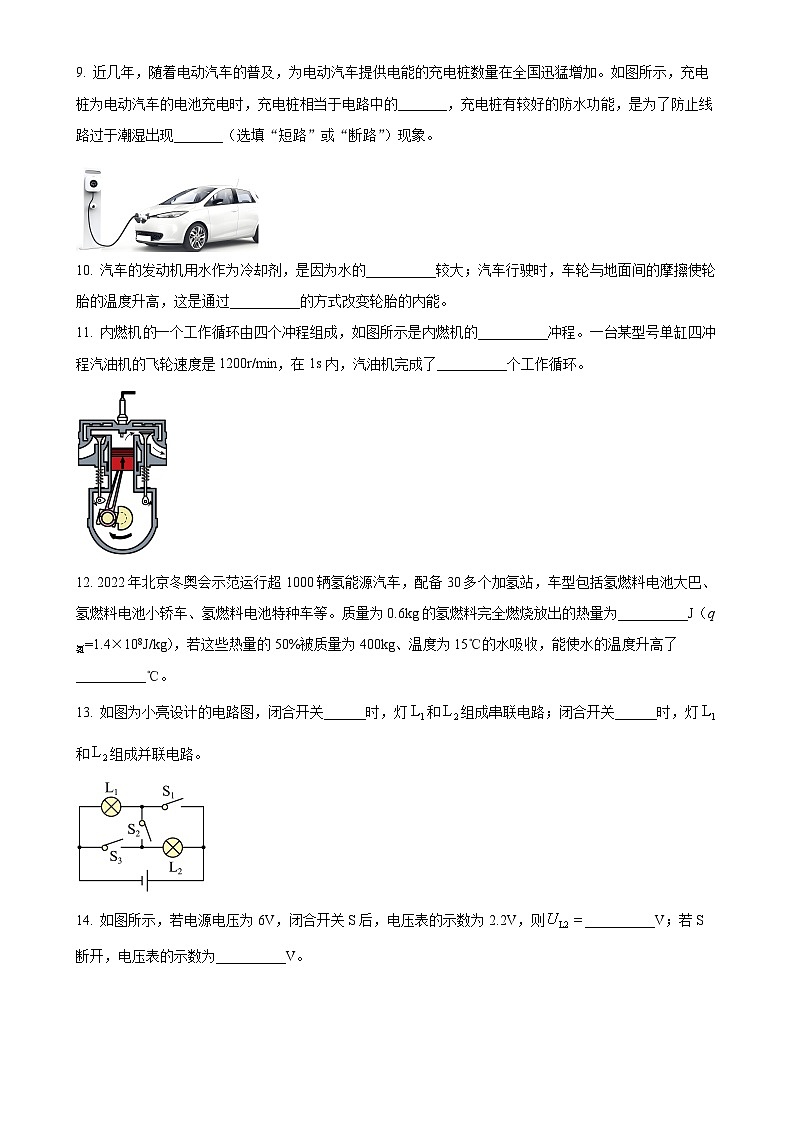

9. 近几年，随着电动汽车的普及，为电动汽车提供电能的充电桩数量在全国迅猛增加。如图所示，充电桩为电动汽车的电池充电时，充电桩相当于电路中的_______，充电桩有较好的防水功能，是为了防止线路过于潮湿出现_______（选填“短路”或“断路”）现象。
10. 汽车的发动机用水作为冷却剂，是因为水的__________较大；汽车行驶时，车轮与地面间的摩擦使轮胎的温度升高，这是通过__________的方式改变轮胎的内能。
11. 内燃机一个工作循环由四个冲程组成，如图所示是内燃机的__________冲程。一台某型号单缸四冲程汽油机的飞轮速度是1200r/min，在1s内，汽油机完成了__________个工作循环。
12. 2022年北京冬奥会示范运行超1000辆氢能源汽车，配备30多个加氢站，车型包括氢燃料电池大巴、氢燃料电池小轿车、氢燃料电池特种车等。质量为0.6kg的氢燃料完全燃烧放出的热量为__________J（q氢=1.4×108J/kg），若这些热量的50%被质量为400kg、温度为15℃的水吸收，能使水的温度升高了__________℃。
13. 如图为小亮设计的电路图，闭合开关______时，灯和组成串联电路；闭合开关______时，灯和组成并联电路。
14. 如图所示，若电源电压为6V，闭合开关S后，电压表的示数为2.2V，则__________V；若S断开，电压表的示数为__________V。
15. 如图所示电路，电源电压恒定，闭合S0，当S闭合，甲、乙两表为电压表时，两表示数之比；当S断开，甲、乙两表为电流表时，两表示数之比______，此时R1、R2消耗的功率之比______。
16. 2024年11月12日，本届中国航展首次亮相的“蜂群2号”陆战车，单辆车可装载发射48架固定翼无人机，是无人装备作战领域的“多面手”。无人机和指控车都用到大量晶体二极管，晶体二极管的主要材料是_______，随着科技的发展，未来为了降低由于电阻引起的电能损耗和散热消耗，可以采用_______材料。
17. 小慧家有一款厨房热水宝， 其铭牌标有“220V 1500W”， 该热水宝正常工作48分钟， 消耗电能为________ kW·h， 她家安装的电能表表盘标有3000r/（kW·h）； 若她家中只有热水宝在工作， 在2 min内电能表的转盘转了120转， 此时该热水宝的实际功率为_______W。
三、作图题（每题3分，共6分）
18. 如图，将图中元件用笔画线代替导线连起来（其中开关仅控制灯泡）。
19. 如图所示，为了提高顾客进站的效率，高铁站的自助检票闸机可实现自动检票。刷车票或人脸识别成功时（相当于闭合开关或），电动机就会启动，闸门打开放行。请在答题卡虚线框内设计出符合要求的电路图。
四、实验探究题（每空2分，共16分）
20. 在测定额定电压为2.5V小灯泡的额定功率的实验中。
（1）某同学设计了如图a所示电路图，图b是根据电路图连接了部分电路。请你根据图a所示电路图，用笔画线代替导线，将电路连接完整；____
（2）图c是实验中小灯泡正常发光时电流表的指针位置，则这只小灯泡的额定功率是__________W；
（3）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小：灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是__________；
（4）另一位同学通过实验测出了多组电流值和电压值，他发现通过小灯泡的电流与小灯泡两端的电压不成正比。这是否违背了欧姆定律？请你帮他作出简要的解释：__________。
21. 如图，在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较_______，来判断相同时间内不同电流产生的热量多少；下面的探究实例中，也是采用这种研究方法的是_______。
A．用总电阻表示同一段电路中串联的两个电阻
B．探究电流与电压、电阻的关系
C．探究电功大小影响因素时，通过灯泡亮度表示电流做功多少。
（2）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中_______（选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻串联。
（3）小明提议利用上述的实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中_______（选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成煤油。
五、简答、计算题（第21题4分，第22、23题，每小题2分，共12分，总共16分）
22. 如图所示，小明将口香糖的锡纸剥下来，剪成中间窄、两端宽的形状，将锡纸两端搭在一节干电池的正负极上，过一会儿，锡纸中间部分燃烧起来，请你解释其中的原因______。
23. 如图所示，质量为400g初温为25℃的食用油注入大烧杯中，并将电加热器放入食用油中。电加热器正常工作100s，测出食用油的温度为65℃，已知电加热器的额定电压为220V，额定功率为440W。[食用油的比热容为]
（1）电加热器正常工作时的电流和电阻；
（2）正常工作100s，电加热器消耗的电能；
（3）电加热器的热效率。
24. 新型电饭锅采用“聪明火”技术，智能化地控制食物不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热丝，S1是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示．求：
（1）S和S1都闭合时电饭锅的电功率_____；
（2）电热丝R2的阻值_______．
