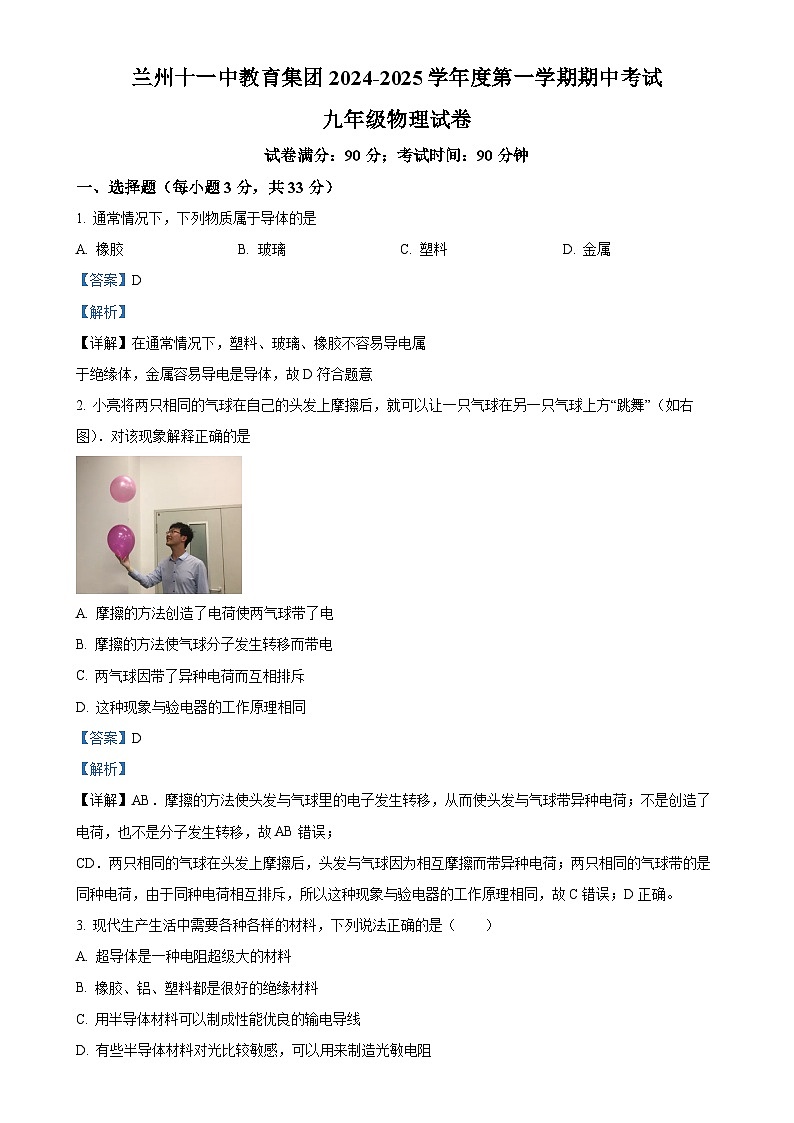

甘肃省兰州市第十一中学九年级上学期期中物理试题（解析版）-A4

这是一份甘肃省兰州市第十一中学九年级上学期期中物理试题（解析版）-A4，共11页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。
试卷满分：90分；考试时间：90分钟
一、选择题（每小题3分，共33分）
1. 通常情况下，下列物质属于导体的是
A. 橡胶B. 玻璃C. 塑料D. 金属
【答案】D
【解析】
【详解】在通常情况下，塑料、玻璃、橡胶不容易导电属
于绝缘体，金属容易导电是导体，故D符合题意
2. 小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A. 摩擦的方法创造了电荷使两气球带了电
B. 摩擦的方法使气球分子发生转移而带电
C. 两气球因带了异种电荷而互相排斥
D. 这种现象与验电器的工作原理相同
【答案】D
【解析】
【详解】AB．摩擦的方法使头发与气球里的电子发生转移，从而使头发与气球带异种电荷；不是创造了电荷，也不是分子发生转移，故AB错误；
CD．两只相同的气球在头发上摩擦后，头发与气球因为相互摩擦而带异种电荷；两只相同的气球带的是同种电荷，由于同种电荷相互排斥，所以这种现象与验电器的工作原理相同，故C错误；D正确。
3. 现代生产生活中需要各种各样的材料，下列说法正确的是（ ）
A. 超导体是一种电阻超级大的材料
B. 橡胶、铝、塑料都是很好的绝缘材料
C. 用半导体材料可以制成性能优良的输电导线
D. 有些半导体材料对光比较敏感，可以用来制造光敏电阻
【答案】D
【解析】

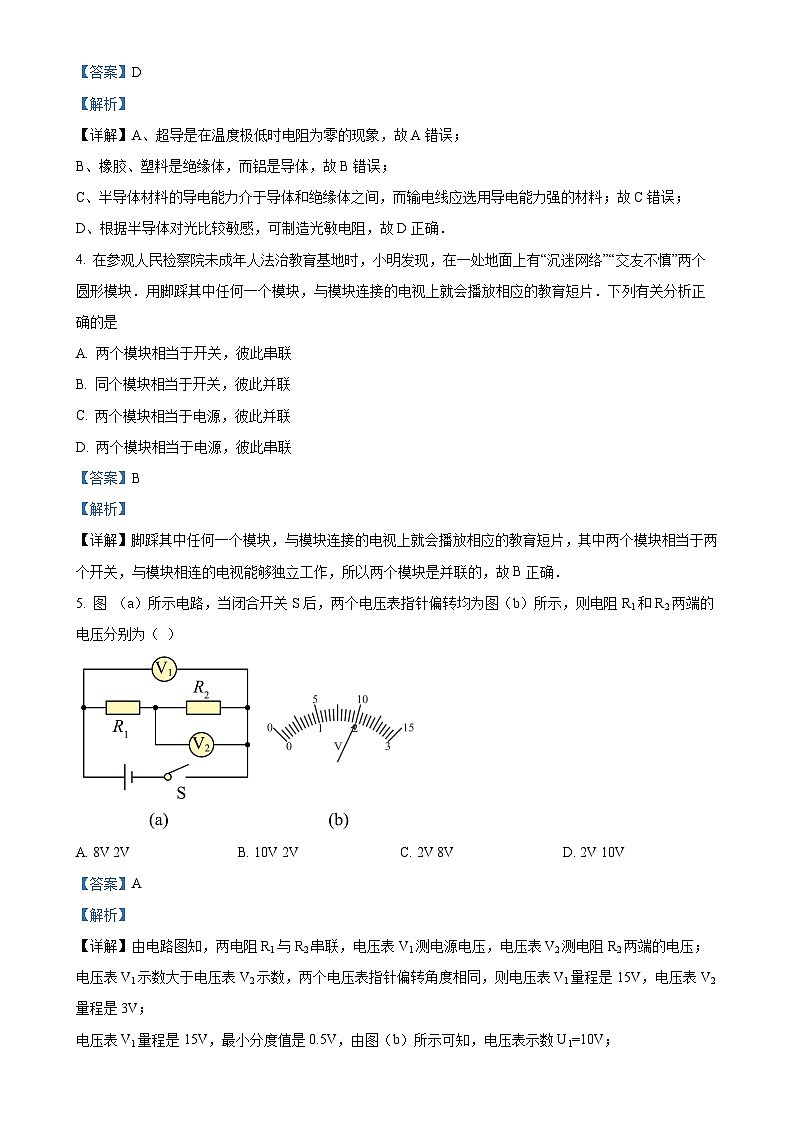

【详解】A、超导是在温度极低时电阻为零的现象，故A错误；
B、橡胶、塑料是绝缘体，而铝是导体，故B错误；
C、半导体材料的导电能力介于导体和绝缘体之间，而输电线应选用导电能力强的材料；故C错误；
D、根据半导体对光比较敏感，可制造光敏电阻，故D正确．
4. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块．用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片．下列有关分析正确的是
A. 两个模块相当于开关，彼此串联
B. 同个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联
D. 两个模块相当于电源，彼此串联
【答案】B
【解析】
【详解】脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片，其中两个模块相当于两个开关，与模块相连的电视能够独立工作，所以两个模块是并联的，故B正确．
5. 图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V
【答案】A
【解析】
【详解】由电路图知，两电阻R1与R2串联，电压表V1测电源电压，电压表V2测电阻R2两端的电压；电压表V1示数大于电压表V2示数，两个电压表指针偏转角度相同，则电压表V1量程是15V，电压表V2量程是3V；
电压表V1量程是15V，最小分度值是0.5V，由图（b）所示可知，电压表示数U1=10V；
电压表V2量程是3V，最小分度值是0.1V，由图（b）所示可知，电压表示数是2.0V；
则电阻R2两端的电压U2=UV2=2V，由串联电路特点知，电阻R1两端的电压U1=UV1﹣UV2=10V﹣2V=8V．

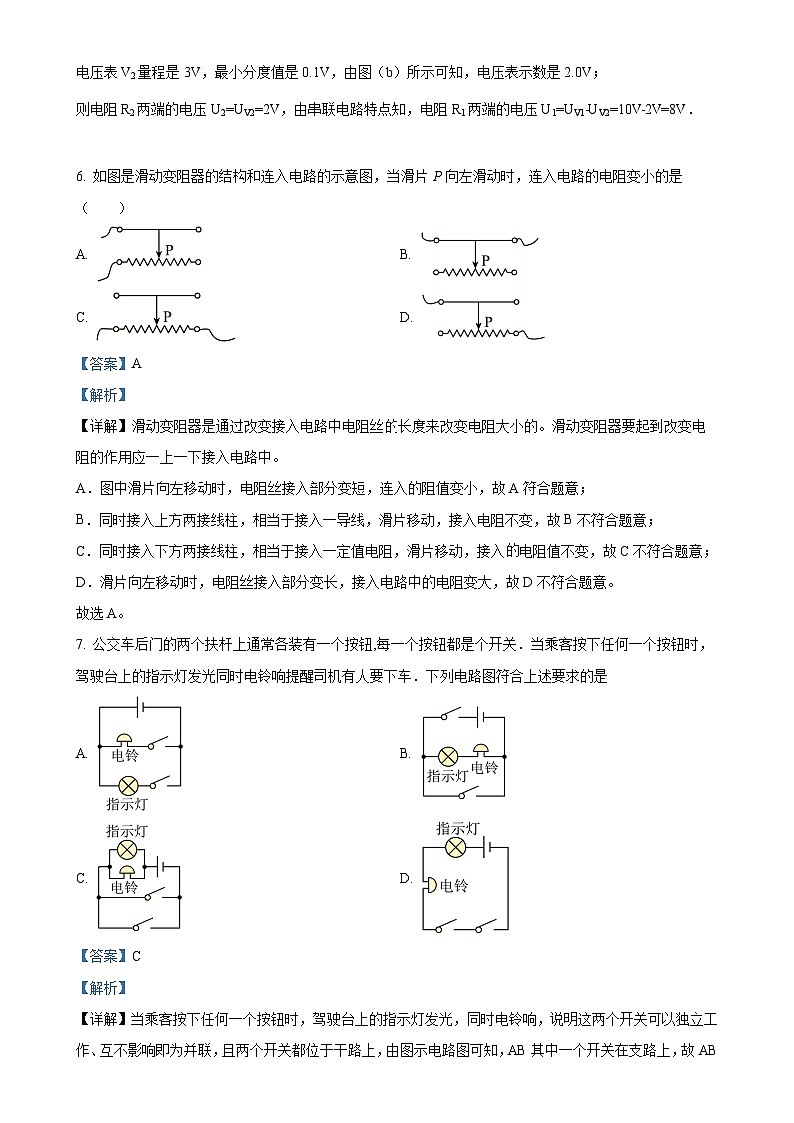

6. 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】滑动变阻器是通过改变接入电路中电阻丝长度来改变电阻大小的。滑动变阻器要起到改变电阻的作用应一上一下接入电路中。
A．图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，故A符合题意；
B．同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，故B不符合题意；
C．同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入电阻值不变，故C不符合题意；
D．滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，故D不符合题意。
故选A。
7. 公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是
A. B.
C. D.
【答案】C
【解析】
【详解】当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，说明这两个开关可以独立工作、互不影响即为并联，且两个开关都位于干路上，由图示电路图可知，AB其中一个开关在支路上，故AB不符合题意，C符合题意．根据题意可知：当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，而D图只有两个开关同时闭合时，灯泡才亮，电铃才响，故D不符合题意．
8. 如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2(五个电表的读数均不为零)，那么下列关系式正确的是
A. U2＝U1=U3 I1＝I2B. U2＝U1+U3 I1＝I2
C. U3＝U1+U2 I1＝I2D. U3＝U1+U2 I1＞I2
【答案】B
【解析】
【详解】D．由电路图可知，电流从电源的正极出发，依次经过电流表A1、下面的电阻、上面的电阻、电流表A2回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；根据串联电路中各处的电流相等可知，两电流表的示数关系：I1＝I2，故D错误；
ABC．根据电压表与被测电路元件并联可知，电压表V1测下边电阻两端的电压，电压表V2测电源的电压，电压表V3测上面电阻两端的电压；因串联电路中总电压等于各分电压之和，所以三电压表的示数关系为：U2＝U1+U3，故AC错误，B正确．
9. 如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则
A. 电压表示数变大,电流表的示数变大
B. 电压表的示数变大,电流表的示数变小
C. 电压表的示数不变,电流表的示数变大
D. 电压表的示数变小,电流表的示数变大
【答案】A
【解析】
【详解】由电路图可知，滑动变阻器与定值电阻串联，闭合开关后，滑片向左滑动时，接入的阻值变小，则电路中总电阻变小，由可知，在电源电压不变时，电路中的电流变大，电流表实示数变大；R为定值电阻，由可知其两端电压变大，故电压表示数变大；故A正确，BCD错误．
10. 如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（ ）
A. 2：1B. 1：2C. 3：2D. 2：3
【答案】D
【解析】
【详解】解：乙表与电源两端连接，所以乙是电压表，甲如果是电流表， S闭合时，灯L2短路，与题意不符，故甲也是电压表，甲表测L2的电压，乙表测电源电压，两灯串联， ＝，根据分压原理可知，根据串联电路总电压等于各用电器两端的电压之和可得，
甲、乙两电表的示数之比为． 故选D．
点睛：根据电路的连接，乙表与电源连接，故为电压表，甲表不能是电流表，故两表都为电压表，甲表测L2的电压，乙表测电源电压，两灯串联，根据分压原理和串联电路电压的规律得出答案．
11. 如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（ ）
A. 电源电压是9V
B. 定值电阻R的阻值是6Ω
C. 滑动变阻器的阻值范围是0～18Ω
D. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V
【答案】C
【解析】
【详解】A. 如图当滑片到a端时，只有定值电阻接入电路工作，此时电压表的示数即为电源电压，图2知，最大示数为9V，即电源电压是9V，故A正确；
B. 图2知，当定值电阻两端为9V时，电流为1.5A，所以定值电阻R的阻值是：
，故B正确；
C. 根据图2，当电压表示数为3V时，电流为0.5A，根据串联电路的分压特点，得滑动变阻器两端的电压为：，所以滑动变阻器的最大阻值为：
，故滑动变阻器的阻值范围是0～12Ω，故C错误；
D. 若定值电阻R出现接触不良时，即电路断路时，电流表示数为0，此时电压表串联在电路中，能测出电源电压，所以电压表示数为9V，故D正确；
故C错误，符合题意．
二、填空题（本题共计4小题，每空1分，共计10分）
12. 如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，就有一部分________（选填“正电荷”或“负电荷”）转移到验电器的两片金属箔上，这两片金属箔带________（选填“同种”或“异种”）电荷，由于互相________（选填“吸引”或“排斥”）而张开。
【答案】 ①. 负电荷 ②. 同种 ③. 排斥
【解析】
【详解】[1][2][3]用毛皮摩擦过的橡胶棒带负电（有多余的电子），用它去接触验电器的金属球时，橡胶棒上多余的电子（负电荷）会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
13. 如图所示电路，当开关S1、S2 闭合后，A2 与 R2 是_________（选填“串”或“并”）联的， 电流表 A1测量的是通过_________ （选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A．
【答案】 ①. 串 ②. 干路 ③. 0.28
【解析】
【详解】由电路图可知，两电阻并联，电流表A1测干路的电流，A2与R2串联，即A2测量R2的电流；由图可知：电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A．
14. 如图所示，开关S闭合后，两灯均发光，电压表测___________灯两端电压；一段时间后，两灯均 熄灭，但电压表有示数，且示数较大，电流表无示数，则故障可能是___________。
【答案】 ①. L1 ②. L1灯断路（或电流表断路）
【解析】
【详解】[1][2]如图，小灯泡 L1和L2的连接方式为串联；电压表测量L1两端的电压；一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，电路中无电流，电压表两接线柱到电源是通路，导致这种电路故障的原因可能是 L1断路或电流表断路。
15. 图示为电阻A和B的I-U图像．若将A.B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 ______ ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 ________ V.
【答案】 ①. 1:2 ②. 2
【解析】
【详解】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
三、作图题（本题共计4小题，每题4分，共计16分）
16. 图中灯泡L1和L2并联，开关同时控制两灯的通、断电。
【答案】
【解析】
【详解】根据题意可知：灯泡L1和L2并联；开关控制干路。从负极开始连接，经过开关后分支L1回到正极；另一支经灯泡L2回到正极，如图：
17. 如图中两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
【答案】
【解析】
【详解】由题意知，两灯并联，S接在干路，同时控制两灯，S1在L1支路上。那么电流从正极开始经开关S后，一条支路经S1、灯泡L1回到负极，另一支路经灯泡L2回到负极，如下图所示
18. 将实物图转换成符号图。
【答案】
【解析】
详解】分析实物图可知，、、开关串联，电压表与并联，据此作电路图如下：
19. 如图所示，根据左侧的符号电路连接右侧的实物电路。
【答案】
【解析】
【详解】由电路图可知，滑动变阻器滑片向右滑动时，接入电路中的阻值变大。电流从电源正极出发，经过开关分流，一支经过灯泡直接回到电源负极；一支经过电流表接滑动变阻器的上接线柱，经过滑动变阻器的左下接线柱与灯泡支路汇合回到电源负极。如图所示：
四、实验题（本题共计2小题，每空1分，共计12分）
20. 在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打“×”，并改正；
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
【答案】（1） （2）
【解析】
小问1详解】
如图电路中，两灯同时被短路，应该将其中一根导线接到小灯泡的另一端，改正如图所示：
【小问2详解】
电流表接小量程，一大格为0.2A，一小格为0.02A，故指针位置如图：
