2025-2026学年江苏省徐州市三校联考九年级（上）第二次月考（12月）物理试卷-自定义类型

这是一份2025-2026学年江苏省徐州市三校联考九年级（上）第二次月考（12月）物理试卷-自定义类型，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

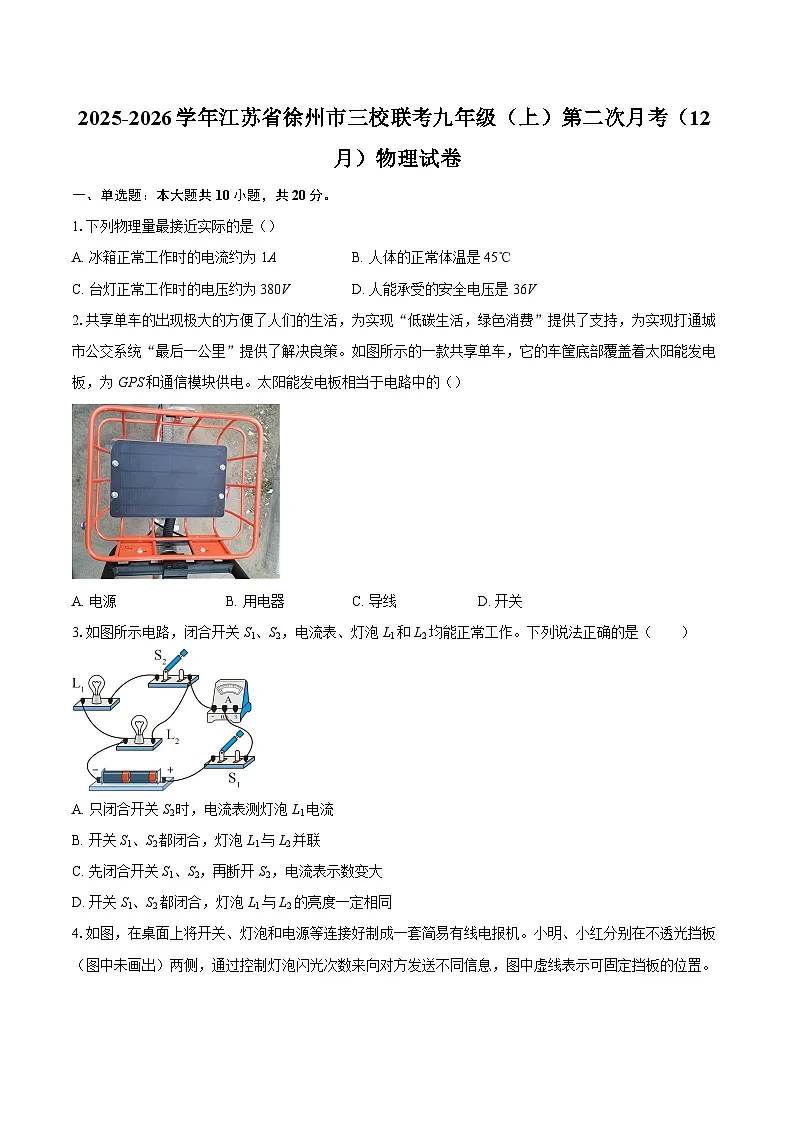

1.下列物理量最接近实际的是（）
A. 冰箱正常工作时的电流约为1AB. 人体的正常体温是45℃
C. 台灯正常工作时的电压约为380VD. 人能承受的安全电压是36V
2.共享单车的出现极大的方便了人们的生活，为实现“低碳生活，绿色消费”提供了支持，为实现打通城市公交系统“最后一公里”提供了解决良策。如图所示的一款共享单车，它的车筐底部覆盖着太阳能发电板，为GPS和通信模块供电。太阳能发电板相当于电路中的（）
A. 电源B. 用电器C. 导线D. 开关
3.如图所示电路，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。下列说法正确的是（ ）
A. 只闭合开关S2时，电流表测灯泡L1电流
B. 开关S1、S2都闭合，灯泡L1与L2并联
C. 先闭合开关S1、S2，再断开S2，电流表示数变大
D. 开关S1、S2都闭合，灯泡L1与L2的亮度一定相同

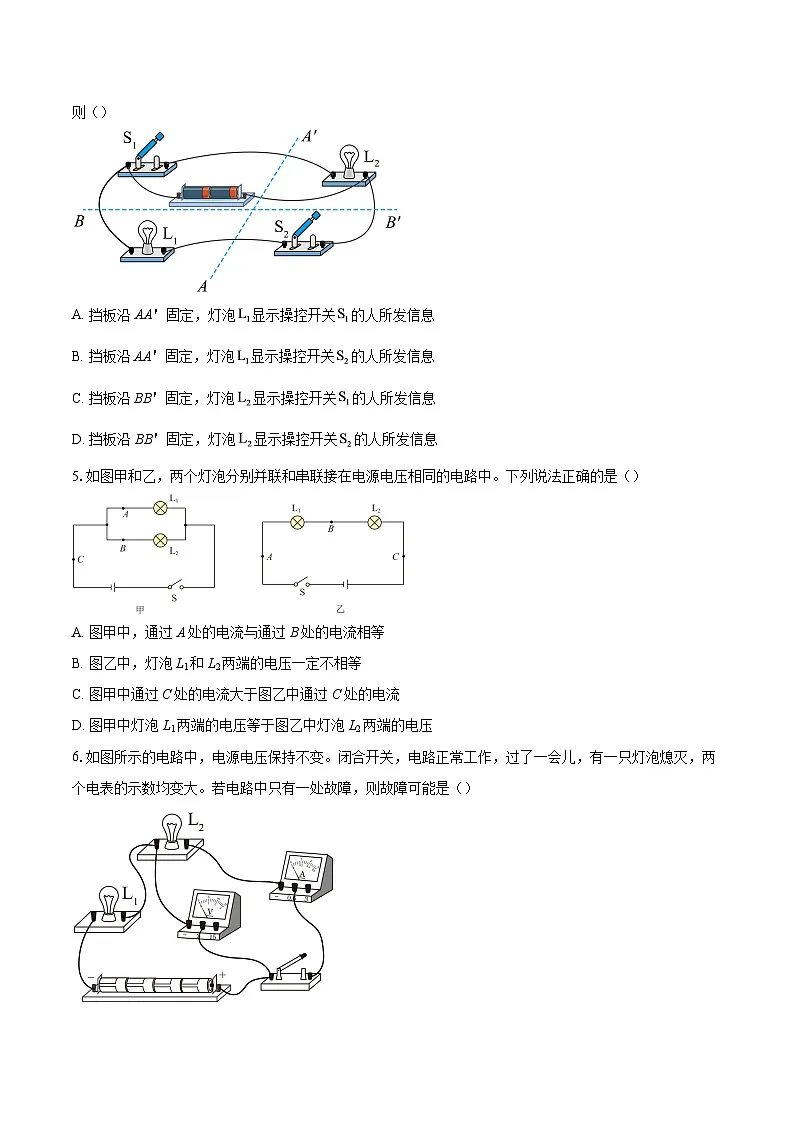

4.如图，在桌面上将开关、灯泡和电源等连接好制成一套简易有线电报机。小明、小红分别在不透光挡板（图中未画出）两侧，通过控制灯泡闪光次数来向对方发送不同信息，图中虚线表示可固定挡板的位置。则（）
A. 挡板沿AA＇固定，灯泡显示操控开关的人所发信息
B. 挡板沿AA＇固定，灯泡显示操控开关的人所发信息
C. 挡板沿BB＇固定，灯泡显示操控开关的人所发信息
D. 挡板沿BB＇固定，灯泡显示操控开关的人所发信息
5.如图甲和乙，两个灯泡分别并联和串联接在电源电压相同的电路中。下列说法正确的是（）
A. 图甲中，通过A处的电流与通过B处的电流相等
B. 图乙中，灯泡L1和L2两端的电压一定不相等
C. 图甲中通过C处的电流大于图乙中通过C处的电流
D. 图甲中灯泡L1两端的电压等于图乙中灯泡L2两端的电压
6.如图所示的电路中，电源电压保持不变。闭合开关，电路正常工作，过了一会儿，有一只灯泡熄灭，两个电表的示数均变大。若电路中只有一处故障，则故障可能是（）
A. 灯泡L1断路B. 灯泡L2断路C. 灯泡L2短路D. 灯泡L1短路

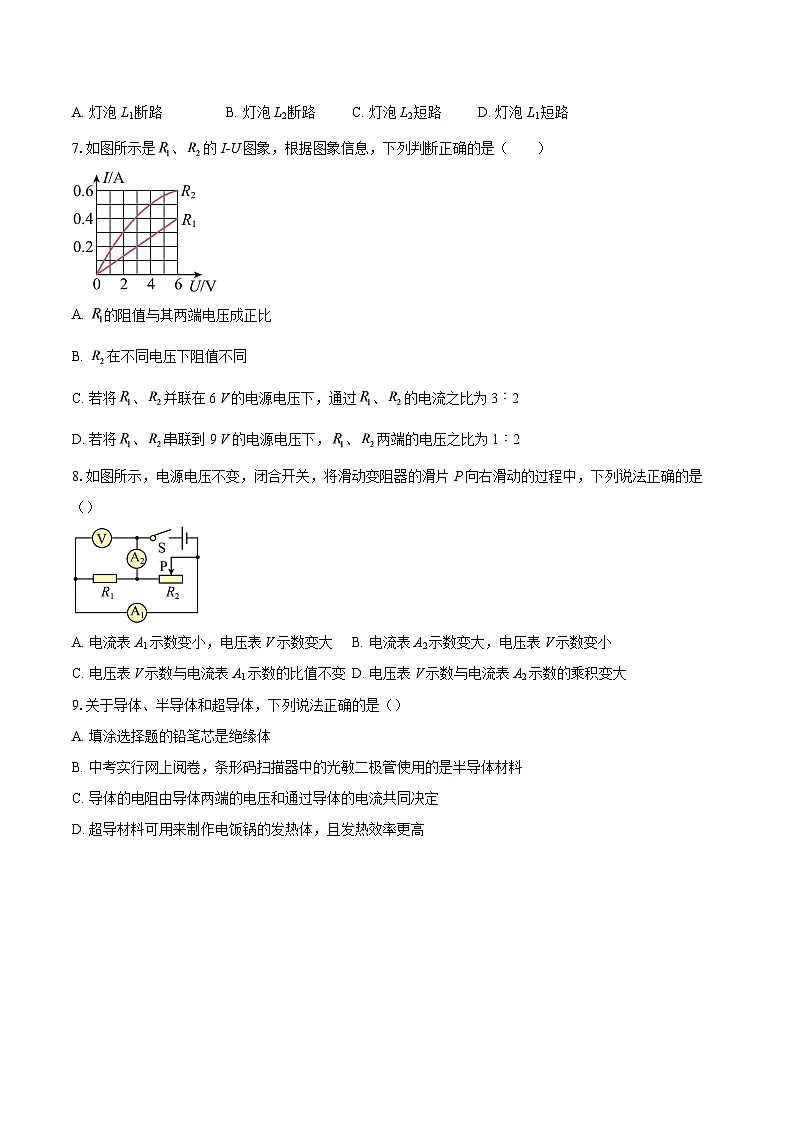

7.如图所示是、的I-U图象，根据图象信息，下列判断正确的是（ ）
A. 的阻值与其两端电压成正比
B. 在不同电压下阻值不同
C. 若将、并联在6 V的电源电压下，通过、的电流之比为3︰2
D. 若将、串联到9 V的电源电压下，、两端的电压之比为1︰2
8.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（）
A. 电流表A1示数变小，电压表V示数变大B. 电流表A2示数变大，电压表V示数变小
C. 电压表V示数与电流表A1示数的比值不变D. 电压表V示数与电流表A2示数的乘积变大
9.关于导体、半导体和超导体，下列说法正确的是（）
A. 填涂选择题的铅笔芯是绝缘体
B. 中考实行网上阅卷，条形码扫描器中的光敏二极管使用的是半导体材料
C. 导体的电阻由导体两端的电压和通过导体的电流共同决定
D. 超导材料可用来制作电饭锅的发热体，且发热效率更高
10.如图所示，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲∶U乙=1∶3；断开开关，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲∶I乙是（ ）
A. 1∶3B. 3∶1C. 1∶1D. 4∶3
二、填空题：本大题共9小题，共18分。
11.某段金属丝两端电压为6V时，通过的电流为0.3A，当该金属丝两端电压降为4V时通过的电流为 A；当该金属丝两端电压降为0V时，它的电阻为 Ω，若将该金属丝拉长后接入原电路中，通过的电流将 （变大/变小/不变）。
12.电位器是电器设备中常用的电路元件（如图甲），在音响设备中电位器必须与扬声器 （选填“串”或“并”）联。已知接入电路的电阻越小，音量越强，若要实现沿逆时针旋转调节旋钮时，提高音量，必须将B和 接入电路。如图乙是电阻箱，此时接入电路的电阻值读数是 Ω。
13.有两只不同材料制成的电阻和，各自的电压与电流关系图像分别为图中的 A、B。若将它们串联接在电压为4.5V的电源上，则两端的电压为 V，此时的电阻是 。
14.如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I-U图像， （选填“a”或“b”）代表的电阻丝较粗，a、b并联后的电阻的I—U图像在区域 （选填“I”、“Ⅱ”或“Ⅲ”）。
15.如图所示是一种测定油箱内油量的装置，当油箱中的油量减少时，滑动变阻器的阻值 ，电流表的示数 （前两空选填“变大”“变小”或“不变”），电阻的作用是当油箱中油量较 （选填“多”或“少”）时保护电路。
16.如图甲所示是一款消防应急照明灯，如图乙是简化原理图，有两只应急灯泡L₁、L₂，当外部电源供电时，自动开关S接1，应急灯不亮，指示灯L₃与蓄电池是 联的，蓄电池此时在电路中相当于 ；外部电路停电时，自动开关S接2，应急灯正常发光。此时指示灯L₃ （发光/不发光）。
17.如图所示电路，如果同时闭合开关S1、S3，断开S2，则灯L1、L2为 联；只闭合开关S2，则灯L1、L2为 联。
18.一种节日彩灯由55只相同的彩灯串联接到照明电路中构成，55只彩灯同时发光时测得电源插头处的电流是600mA，那么每只彩灯两端的电压为 V。在使用过程中若某一彩灯灯丝烧断，则此瞬间该彩灯两端的电压为 V，此时涂在细金属丝上的绝缘物质就会被击穿，细金属丝与支架相连，则其他的彩灯 （“能”或“不能”）继续发光。
19.闭合图甲、乙中的两个开关，两灯均发光，为确定两灯的连接方式，做了如下三种尝试：

（1）甲图拧下一盏灯泡，另一灯泡 ，则说明两灯是并联；
（2）甲图断开一个开关，两灯都不亮，则 （选填“能”或“不能”）确定电路连接方式；
（3）乙图中仅做一次比较，就能确定电路连接方式，应比较 （用A、B、C作答）两电压表示数大小关系。
三、作图题：本大题共1小题，共2分。
20.按要求完成下列作图。
(1)如图所示，当电键闭合时，两个电灯都能正常发光，试在图中的○中填入适当的电表符号。
(2)如图所示，试在电池组、电压表和电流表中，任选两件填入电路的空缺处，使电灯L1和L2能同时发光。
四、实验探究题：本大题共2小题，共12分。
21.小华用图甲所示装置探究电流与电阻的关系。电源电压3V恒定不变，滑动变阻器的规格为R1“30Ω 2 A”、R2“50Ω 1 A”、R3“20Ω 1 A”。
(1)请用笔画线代替导线在图甲中完成电路连接，要求滑片P向右移动电流表的示数变小；
(2)连接好电路，闭合开关，移动滑片发现，电流表有示数，电压表无示数，则出现该故障的原因可能是 ；
(3)先将5Ω电阻接入电路，将滑动变阻器R1的滑片置于阻值最大处，闭合开关，缓慢移动滑片，直至电压表示数为1V，记录电流表的示数，接下来用10Ω的电阻替换5Ω电阻，应将滑片向 （选填“左”或“右”）移动，使电压表示数仍为 V，记录电流表示数。再将15Ω、20Ω的定值电阻分别接入电路，重复以上步骤；
(4)当将20Ω的电阻接入电路进行实验时，发现无论如何调节滑片都无法满足预设电压为1V的条件。为使该电阻也能完成实验，小华认为可以改变电压表的预设电压，该预设值应不低于 V；同组的小明认为不改变电压表预设值也可解决上述问题，可选用的方案是 （选填序号）。
A．换用滑动变阻器R2
B．换用滑动变阻器R3
22.小倩所在的物理小组利用如图甲所示电路探究电流与电压的关系，电源电压恒为3V不变；
(1)小倩连接的电路存在问题，请你帮助小倩把连接错误的那根导线用“×”标记出来，并用笔画线代替导线将电路连接正确；
(2)排除故障后，闭合开关前，应将滑动变阻器的滑片移到最 （选填“左”或“右”）端；
(3)小倩根据记录的多组电流表和电压表示数绘制了图丙所示的图像，分析图像可以得出电流与电压的关系规律是 ；
(4)同组的小波对小倩绘制的图像提出了疑问，他认为该图线不应该过坐标零点，而小倩则持相反意见，你认为 的观点是正确的，理由是 。
五、计算题：本大题共2小题，共16分。
23.如图所示的电路中，电阻，电源电压保持不变，闭合开关 S后，电流表的示数为，电流表 A的示数为。求：
(1)通过的电流；
(2)两端的电压；
(3)的阻值。
24.创新实验小组设计的电子秤的电路原理图如图甲所示，电源电压恒定不变，R0为40Ω的定值电阻，压敏电阻R1的阻值与所受压力大小的变化关系如图乙所示，秤盘上无物体时，压敏电阻不受压力，此时电压表求数为1V。求：
(1)秤盘上无物体时，电路中的电流；
(2)电源电压；
(3)电压表示数为2V时待测物体的重力。
六、综合题：本大题共1小题，共10分。
25.阅读短文，回答问题。
油电混合动力汽车
某油电混合动力汽车采用再生制动器，在关闭发动机后，通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中，其余的动能转化为与地面摩擦产生的内能，因此再生制动器会把一部分的动能再生使用。
为了测量汽车速度，可以采用“霍尔式”传感器技术，如图甲所示，将一非磁性圆盘固定装在汽车转轴上，周围均匀安装磁性较强的块状磁钢60个，霍尔元件固定在磁块附近。当车轮转动，磁块与霍尔元件靠近时，磁场较强，霍尔元件输出低电流，反之输出高电流。因此随着车轮转动，霍尔元件连续输出脉冲信号，通过整形后送单片机进行信号处理即可算出车轮转速。
(1)汽车在刹车时，下列说法正确的是（ ）
A．汽车轮胎变热是用做功的方式改变了内能
B．汽车后方左右两侧刹车灯同时亮起，说明这两盏灯是串联的
C．汽车慢慢停下来，是因为汽车失去了力的作用
D．汽车能继续向前，是因为汽车受到惯性的作用
(2)关闭发动机后，分别测出开启和关闭再生制动器两种情况下，汽车通过的路程s与对应的动能E，画出了对应的图像，如图乙所示，则表示开启再生制动器的图线是
(3)如图丙所示为汽车远、近光灯的自动控制模拟电路，汽车远、近光灯电控转换器K相当于电压表，闭合开关S，当光强（表示光的强弱程度的物理量）的光照到光敏电阻时，汽车上使用的远光灯能自动切换为近光灯。电源电压恒为6 V，定值电阻阻值为5Ω，光敏电阻的阻值R随光强E变化的关系如表：
由表中数据可知，光敏电阻阻值与光强成 （选填“正”或“反”）比；电路中，当汽车远、近光灯电控转换器K两端的电压至少为 V时，它就能自动把远光灯切换为近光灯。
(4)某次测试中，汽车正常行驶，利用“霍尔式”测速法，单片机信号输出得到了图丁所示的图像，已知汽车车轮周长为240 cm，结合图甲所示的相关信息，计算汽车的车轮转速为 r/min，车速为 km/h。
1.【答案】A
2.【答案】A
3.【答案】B
4.【答案】B
5.【答案】C
6.【答案】D
7.【答案】B
8.【答案】C
9.【答案】B
10.【答案】A
11.【答案】0.2
20
变小

12.【答案】串
A
2035

13.【答案】1.5
5

14.【答案】b
III

15.【答案】变大
变小
多

16.【答案】并
用电器
不发光

17.【答案】并
串

18.【答案】4
220
能

19.【答案】发光
不能
A、C/B、C

20.【答案】(1)
(2)​​​​​​​

21.【答案】​​​​​​​
电阻短路/电压表短路/电压表断路
右
1
1.2
A

22.【答案】​​​​​​​
左
当导体的电阻一定时，通过导体的电流与导体两端的电压成正比
小倩
当电压为零时，电流为零，电压是形成电流的原因

23.【答案】(1)0.3A
(2)6V
(3)
【详解】（1）分析电路可知，闭合开关S后， 、 并联，电流表A测干路电流，电流表 测 电流。根据并联电流规律，通过 的电流为
（2） 两端的电压为
（3）根据并联电压规律可知， 电压也为6V，则 的阻值为
​​​​​​​

24.【答案】(1)0.025A
(2)6V
(3)3000N
【详解】（1）由图可知，压敏电阻不受压力，R1的阻值为200Ω，电压表测R0两端电压，此时定值电阻两端电压为1V，电路中的电流为
（2）压敏电阻不受压力时，压敏电阻两端电压为
电源电压为
（3）电压表示数为2V时，电路中的电流为
电路中的总电阻为
此时压敏电阻的阻值为
由乙图可知，待测物体的重力为
​​​​​​​

25.【答案】A
②
反
2
1000
144
光强E/cd
1
2
3
4
5
6
光敏电阻R/Ω
36
18
12
9
7.2
6
