2025-2026学年江苏省徐州市沛县九年级（上）12月月考物理试卷-自定义类型

这是一份2025-2026学年江苏省徐州市沛县九年级（上）12月月考物理试卷-自定义类型，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

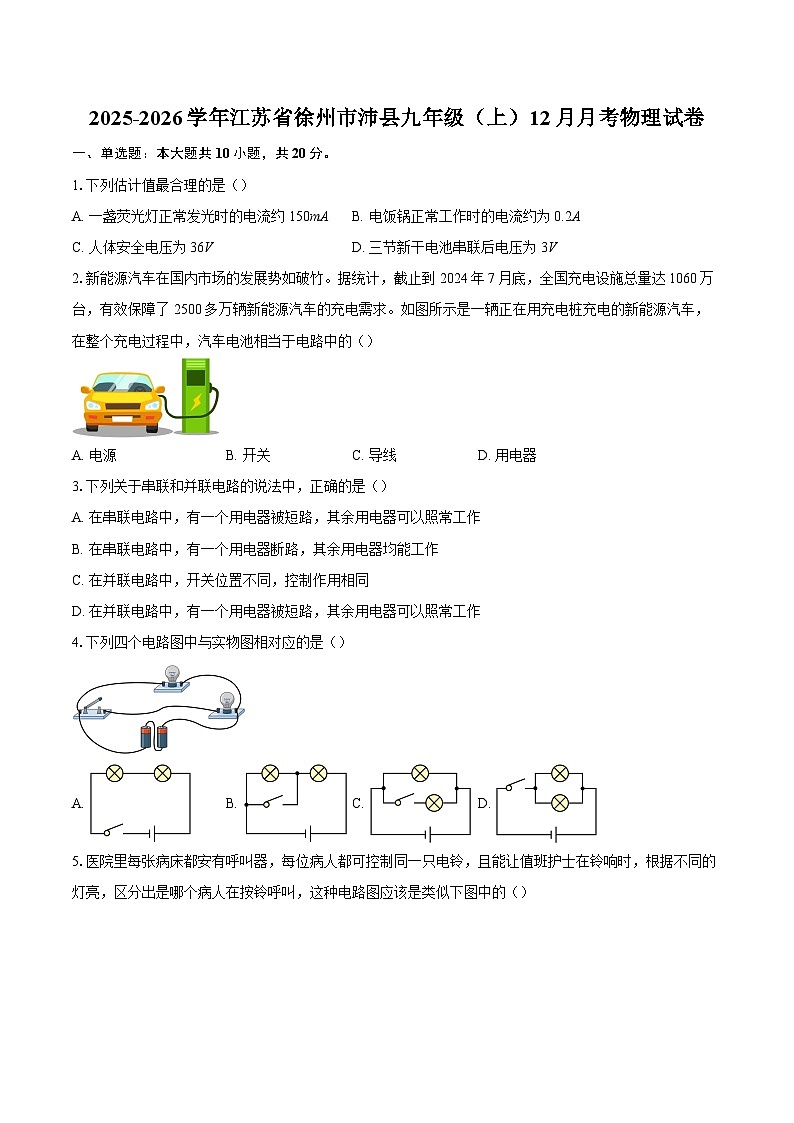

1.下列估计值最合理的是（）
A. 一盏荧光灯正常发光时的电流约150mAB. 电饭锅正常工作时的电流约为0.2A
C. 人体安全电压为36VD. 三节新干电池串联后电压为3V
2.新能源汽车在国内市场的发展势如破竹。据统计，截止到2024年7月底，全国充电设施总量达1060万台，有效保障了2500多万辆新能源汽车的充电需求。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，汽车电池相当于电路中的（）
A. 电源B. 开关C. 导线D. 用电器
3.下列关于串联和并联电路的说法中，正确的是（）
A. 在串联电路中，有一个用电器被短路，其余用电器可以照常工作
B. 在串联电路中，有一个用电器断路，其余用电器均能工作
C. 在并联电路中，开关位置不同，控制作用相同
D. 在并联电路中，有一个用电器被短路，其余用电器可以照常工作
4.下列四个电路图中与实物图相对应的是（）
A. B. C. D.

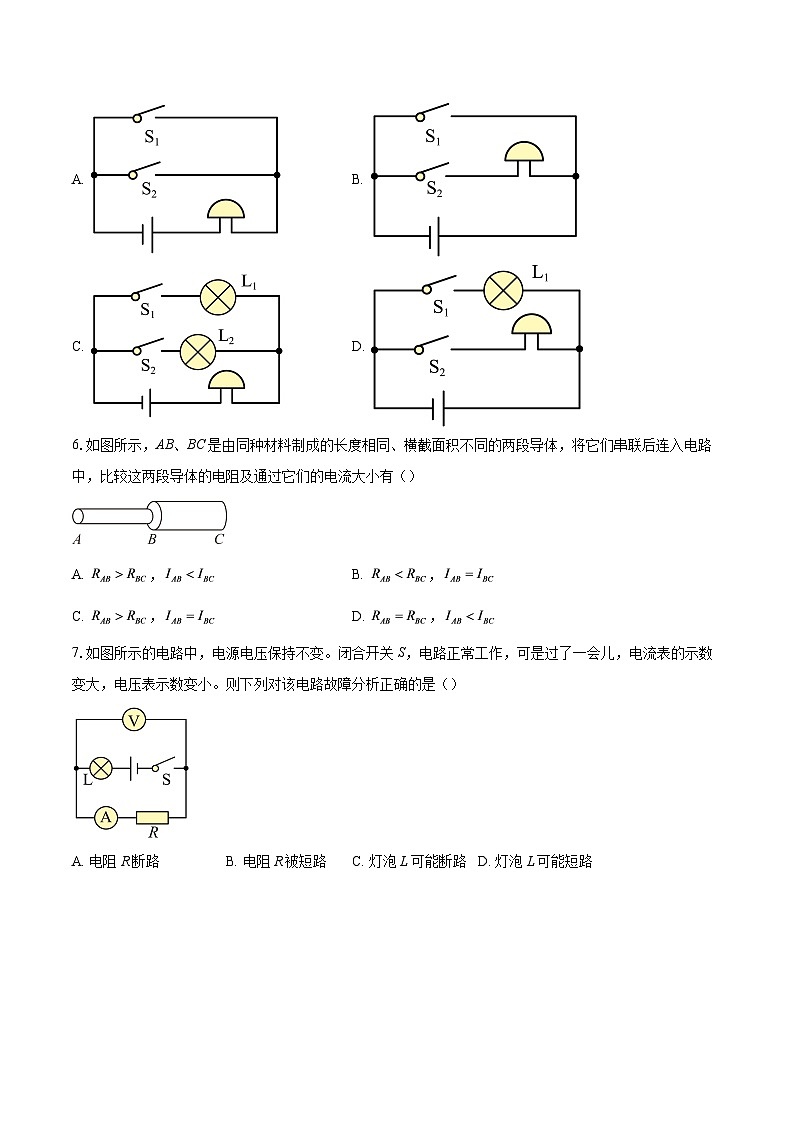

5.医院里每张病床都安有呼叫器，每位病人都可控制同一只电铃，且能让值班护士在铃响时，根据不同的灯亮，区分出是哪个病人在按铃呼叫，这种电路图应该是类似下图中的（）
A. B.
C. D.
6.如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻及通过它们的电流大小有（）
A. ，B. ，
C. ，D. ，
7.如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。则下列对该电路故障分析正确的是（）
A. 电阻R断路B. 电阻R被短路C. 灯泡L可能断路D. 灯泡L可能短路

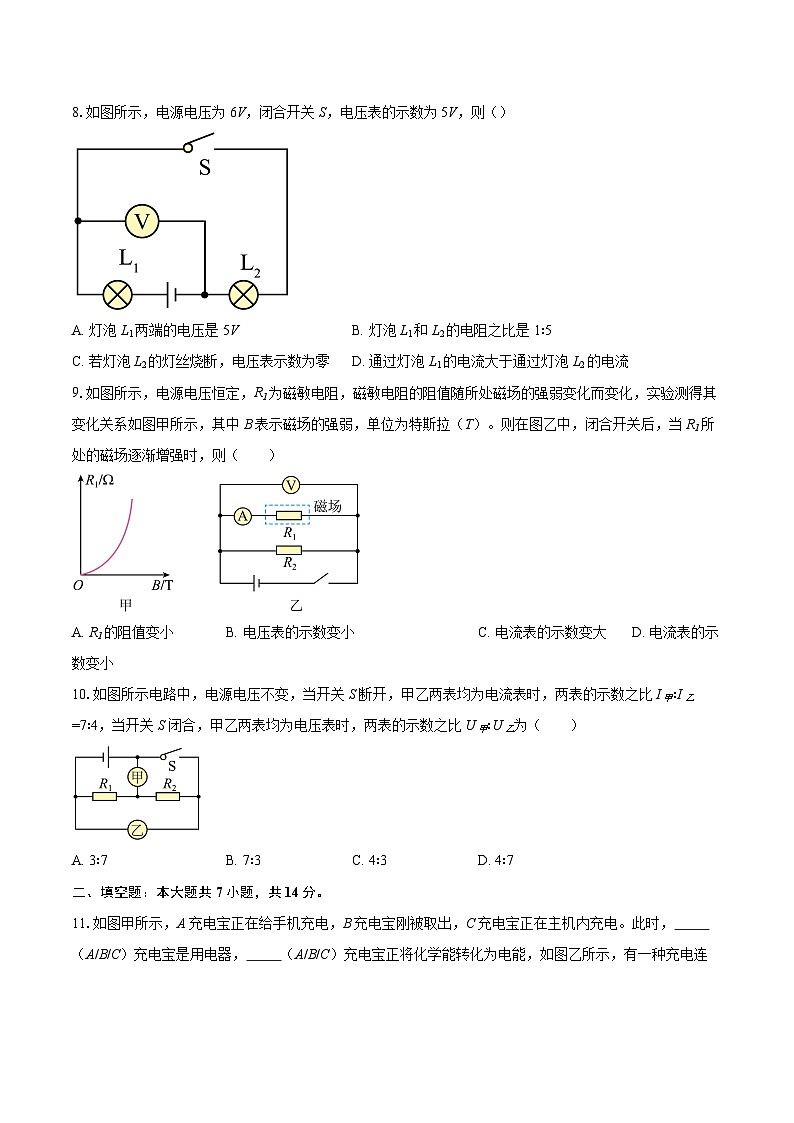

8.如图所示，电源电压为6V，闭合开关S，电压表的示数为5V，则（）
A. 灯泡L1两端的电压是5VB. 灯泡L1和L2的电阻之比是1∶5
C. 若灯泡L2的灯丝烧断，电压表示数为零D. 通过灯泡L1的电流大于通过灯泡L2的电流
9.如图所示，电源电压恒定，R1为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变化，实验测得其变化关系如图甲所示，其中B表示磁场的强弱，单位为特斯拉（T）。则在图乙中，闭合开关后，当R1所处的磁场逐渐增强时，则（ ）
A. R1的阻值变小B. 电压表的示数变小C. 电流表的示数变大D. 电流表的示数变小
10.如图所示电路中，电源电压不变，当开关S断开，甲乙两表均为电流表时，两表的示数之比I甲∶I乙=7∶4，当开关S闭合，甲乙两表均为电压表时，两表的示数之比U甲∶U乙为（ ）
A. 3∶7B. 7∶3C. 4∶3D. 4∶7
二、填空题：本大题共7小题，共14分。
11.如图甲所示，A充电宝正在给手机充电，B充电宝刚被取出，C充电宝正在主机内充电。此时， （A/B/C）充电宝是用电器， （A/B/C）充电宝正将化学能转化为电能，如图乙所示，有一种充电连线，可以用充电宝的一个接口同时给两只手机充电，这个充电连线的两接头D、E是 联的。
12.金属、人体等是导体，导电性能好。塑料、橡胶等是 体，导电性能比较差。芯片、光刻机中的重要元件需要锗、硅等材料制成，这些材料称作 ，在做“探究影响导体的电阻大小因素”实验时，通过观察 来比较导体电阻大小，灯泡的作用是可以保护电路，从而防止烧坏电流表。
13.如图是小明用身边的器材自制的简易调光灯。闭合开关，回形针向左移动的过程中灯泡亮度将 （选填“变亮”、“变暗”或“不变”）；但小明发现灯泡亮度变化不明显，他应该调换更 （选填“粗”或“细”）的铅笔芯来做实验。更换后他移动回形针，直至刚好看不见灯泡发光，然后加热铅笔芯，发现灯泡逐渐亮起来。这一现象说明，温度越高，铅笔芯的电阻越 。
14.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，是它的三个接线柱，旋钮带动滑片转动。电位器与灯泡串联，电位器实质相当于一个 若要逆时针旋转旋钮时灯泡变暗，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。如图所示，电阻箱的示数为 。
15.小黄在一支铅笔芯两端加了3V电压，测出通过铅笔芯的电流是150mA．则该铅笔芯电阻为 Ω；若加在这支铅笔芯两端的电压增加到6V时，铅笔芯的电阻为 Ω；此时通过它的电流又是 A。
16.如图所示电路，若让、串联，则应闭合开关 ；若让、并联，则应闭合开关 ；电路中绝不允许同时闭合的两个开关是 。
17.如图所示电路中，闭合开关，在滑动变阻器的滑片向左移动时，电灯的亮度将变亮，电压表示数将 ，（选填“变大”、“变小”或“不变”，下同）电压表示数与电流表示数的比值将 。
三、作图题：本大题共1小题，共2分。
18.按要求完成下列作图；
(1)如图所示，根据电流方向在方框内添加电流表和电源的元件符号，使电路成为并联电路；
(2)现如今智能手机给我们带来了很大便利，手机解锁有很多种方式，如面部识别（为开关），数字密码（为开关），这两种解锁方式任何一种解锁成功，都可以使用手机，请在下图方框内完成该电路设计，手机用“小灯泡”代替作图。
四、实验探究题：本大题共2小题，共12分。
19.小明用两个小灯泡探究串联电路电压的特点。
(1)实验电路如图a所示，请用笔画线表示导线，将电路连接完整；
(2)连接好电路，闭合开关，发现电压表有示数，两个小灯泡都不亮。故障原因可能是（ ）
A．短路 B．短路 C．开关断路 D．或断路
(3)故障排除后进行实验，电压表的示数如图b所示，电压为 V；
(4)用电压表测出小灯泡两端电压为2.5 V，两端电压也为2.5 V。小明由此得出结论：串联电路中，各用电器两端电压相等。请你指出小明实验中存在的问题： 。
20.小华用图甲电路探究“电路中电流跟电阻的关系”。电源电压恒为，改变两点间的电阻值，调节滑动变阻器滑片，保持两端的电压不变，记下相应的4次实验的电阻值和电流，描绘在图乙中。
(1)每次实验移动变阻器滑片时，小华应先观察（ ）
A．电压表示数 B．电流表示数
(2)图乙中阴影部分面积表示的物理量是 。
(3)实验中，小华选择的变阻器是（ ）（答案填写选项字母）。
A．10Ω；0.5A B．； C．50Ω；2A
(4)在此实验过程中，当两点间的电阻由更换为后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．保持变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．将电池个数增加
五、计算题：本大题共2小题，共16分。
21.如图所示的电路中，开关闭合后电流表A的示数为0.6A，A1的示数为0.2A，电阻R1的阻值为20Ω。
求：
(1)通过电阻R2的电流；
(2)电源电压；
(3)电阻R2的阻值。
22.在如图的电路中，电源电压为，的阻值为，滑动变阻器上标有“”字样。闭合开关 S，移动滑片P到某位置时，电压表示数为。
(1)求通过电阻的电流；
(2)求此时滑动变阻器接入电路的阻值；
(3)若电流表选用“”量程，电压表选用“”量程，移动滑动变阻器的滑片P，在电路元件不被损坏的条件下，求滑动变阻器接入电路的阻值变化范围。
六、综合题：本大题共1小题，共10分。
23.阅读并回答问题
伏打电堆与电池
公元1799年，意大利物理学家亚历山德罗・朱塞佩・安东尼奥・安纳塔西欧・伏打在过了四十五岁生日后，受伽伐尼的影响，决定沿着“动物电”的路子研究下去。
伏打把一个金属锌环放在一个铜环上，再用一块浸透盐水的纸或呢绒环压上，再放上锌环，铜环，如此重复下去，10个、20个、30个叠成了一个柱状，便产生了明显的电流。这就是后人所称的伏打电堆或伏打电池（因音译不同，也称为伏特电堆或伏特电池）。铜环、锌环与纸环（呢绒环）接触面积接越大，柱叠得越高，电压就越大，电流就越强。1800年3月20日，伏打正式对外宣布：电荷就像水，在电线中流动，会由电势高的地方向电势低的地方流动，产生电流，电势差即为电压。
伏打电堆堪称人类的第一种电池。公元1836年，英国科学家丹尼尔对“伏打电堆”进行改良：使用稀硫酸作电解液，解决了电池极化问题，制造出第一个不极化，能保持平衡电流的锌铜电池。这种电池使用一段时间后，电压下降，对其充电后，电池电压回升。因为这种电池能充电，可以反复使用，所以称它为“蓄电池”。公元1887年，英国人赫勒森发明了最早的干电池，其电解液为糊状，不会溢漏，便于携带，因此获得了广泛应用。随着科学技术的发展，干电池已经发展成为一个大的家族，到目前为止已经约有100多种。这些干电池，其实就是改良版的伏打电堆。
根据阅读信息回答下面的问题：
(1)蓄电池可以充电和放电，在充电过程中伴随的能量转化过程是 ；
(2)在实验中，需要更高的电压，通常应将多节干电池 （选填“串联”或“并联”）起来使用；
(3)科学探究实验小组重做了伏打电堆，用纸板、铜箔和锌箔制成铜环和锌环。铜环正面由铜箔全包裹，背面只在边缘处用较窄的铜环包裹；用同样的方法制作了锌环；纸板浸透盐水制成纸环。铜环和锌环中间夹盐水浸透的纸环，做成图甲的伏打电堆。实验要获得更高电压，你认为选用 （选填“乙”、“丙”、“乙或丙”）图叠放而成更合理；
(4)另一实验小组用金属铝和铁制成环状，作为伏打电堆的电极，制成（3）中甲图样式的电堆，请你提供一个详细方案，帮助他们判断这一电堆的正负极。（器材根据需要自行补充）
1.【答案】A
2.【答案】D
3.【答案】A
4.【答案】C
5.【答案】C
6.【答案】C
7.【答案】B
8.【答案】B
9.【答案】D
10.【答案】A
11.【答案】C
A
并

12.【答案】绝缘
半导体
电流表示数

13.【答案】变亮
细
小

14.【答案】滑动变阻器
b和c
6928

15.【答案】20
20
0.3

16.【答案】
S2、S3
S1、S2

17.【答案】变小
变小

18.【答案】(1)
(2)​​​​​​​

19.【答案】​​​​​​​
D
5
实验使用两个相同的灯泡且实验次数太少，结论具有偶然性，不具有普遍性

20.【答案】A
电阻两端的电压
C
C

21.【答案】(1)0.4A
(2)4V
(3)10Ω
【详解】（1）分析电路可知，开关闭合后， 、 并联，电流表A测干路电流，电流表 测 电流。根据并联电流规律，通过电阻R2的电流
（2）电源电压为
（3）电阻R2的阻值为 ​​​​​​​

22.【答案】(1)0.6A；
(2)10Ω；
(3)10Ω ~ 100Ω
【详解】（1）由电路图可知，电阻 与滑动变阻器 串联，电压表测量 两端的电压。闭合开关S，移动滑片P到某位置时，电压表示数为 ，即 两端的电压 。根据串联电路的电压特点，则电阻 两端的电压
根据欧姆定律，通过电阻 的电流
（2）由电路图可知，电阻 与滑动变阻器 串联，根据串联电路的电流特点可知，通过滑动变阻器 的电流等于通过电阻 的电流，即为0.6A。已知 两端的电压 ，此时滑动变阻器接入电路的阻值
（3）为了保证电路安全，需满足以下条件：电流表量程为 ，即电路中的最大电流不能超过0.6A；电压表测量 两端的电压，量程为 ，即滑动变阻器两端的电压不能超过15V；滑动变阻器允许的最大电流为1A，因电流表量程限制，此条件已满足。当电路中电流最大，为0.6A时，滑动变阻器接入电路的阻值最小。此时电路总电阻
则滑动变阻器接入电路的最小阻值
当滑动变阻器两端电压最大为15V时，其接入电路的阻值最大。此时 两端的电压
则电路中的电流
此时电流未超过电流表量程，符合要求。因此滑动变阻器接入电路的最大阻值
该阻值在滑动变阻器的最大阻值范围内。综上，电路元件不被损坏的条件下，滑动变阻器接入电路的阻值变化范围为10Ω至100Ω。

23.【答案】电能转化为化学能
串联
丙
将电压表的正、负接线柱分别连接到电堆的两端。若电压表指针正向偏转，则与正接线柱相连的一端为电堆的正极；若电压表指针反向偏转，则与正接线柱相连的一端为电堆的负极。
