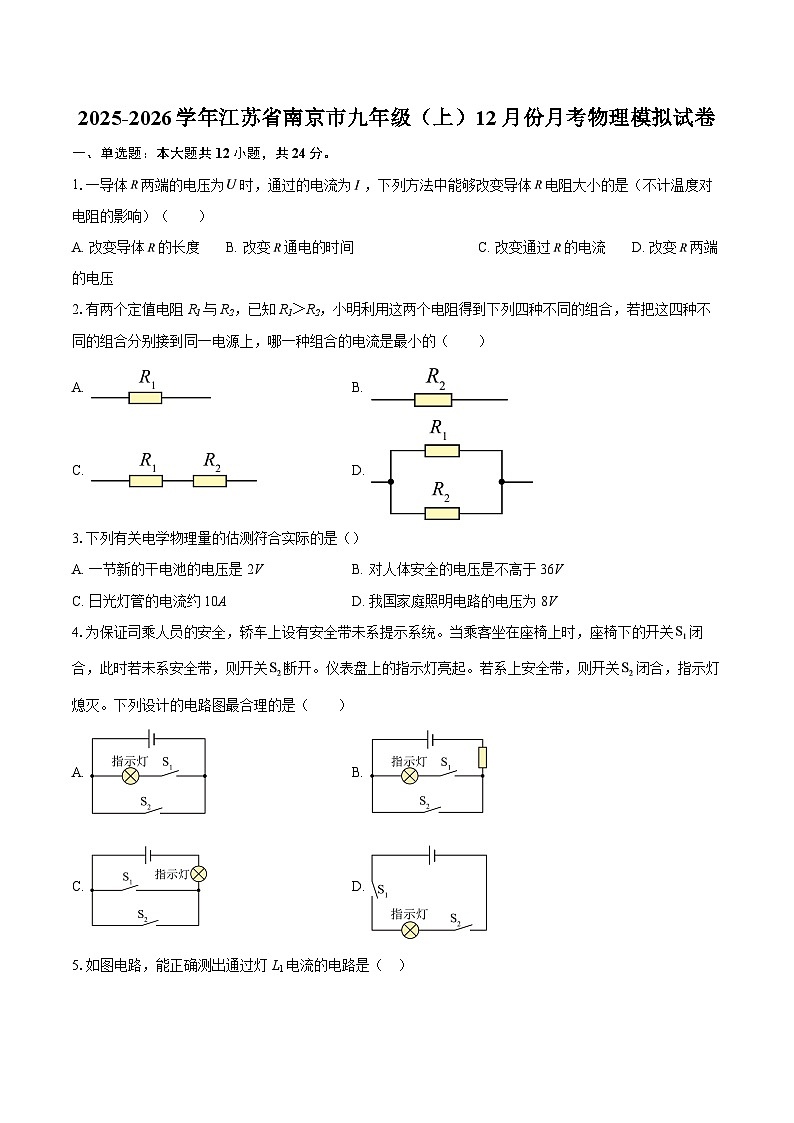

2025-2026学年江苏省南京市九年级（上）12月份月考物理模拟试卷-自定义类型

这是一份2025-2026学年江苏省南京市九年级（上）12月份月考物理模拟试卷-自定义类型，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.一导体两端的电压为时，通过的电流为，下列方法中能够改变导体电阻大小的是（不计温度对电阻的影响）（ ）
A. 改变导体的长度B. 改变通电的时间C. 改变通过的电流D. 改变两端的电压
2.有两个定值电阻R1与R2，已知R1＞R2，小明利用这两个电阻得到下列四种不同的组合，若把这四种不同的组合分别接到同一电源上，哪一种组合的电流是最小的（ ）
A. B.
C. D.
3.下列有关电学物理量的估测符合实际的是（）
A. 一节新的干电池的电压是2VB. 对人体安全的电压是不高于36V
C. 日光灯管的电流约10AD. 我国家庭照明电路的电压为8V
4.为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关闭合，此时若未系安全带，则开关断开。仪表盘上的指示灯亮起。若系上安全带，则开关闭合，指示灯熄灭。下列设计的电路图最合理的是（ ）
A. B.
C. D.

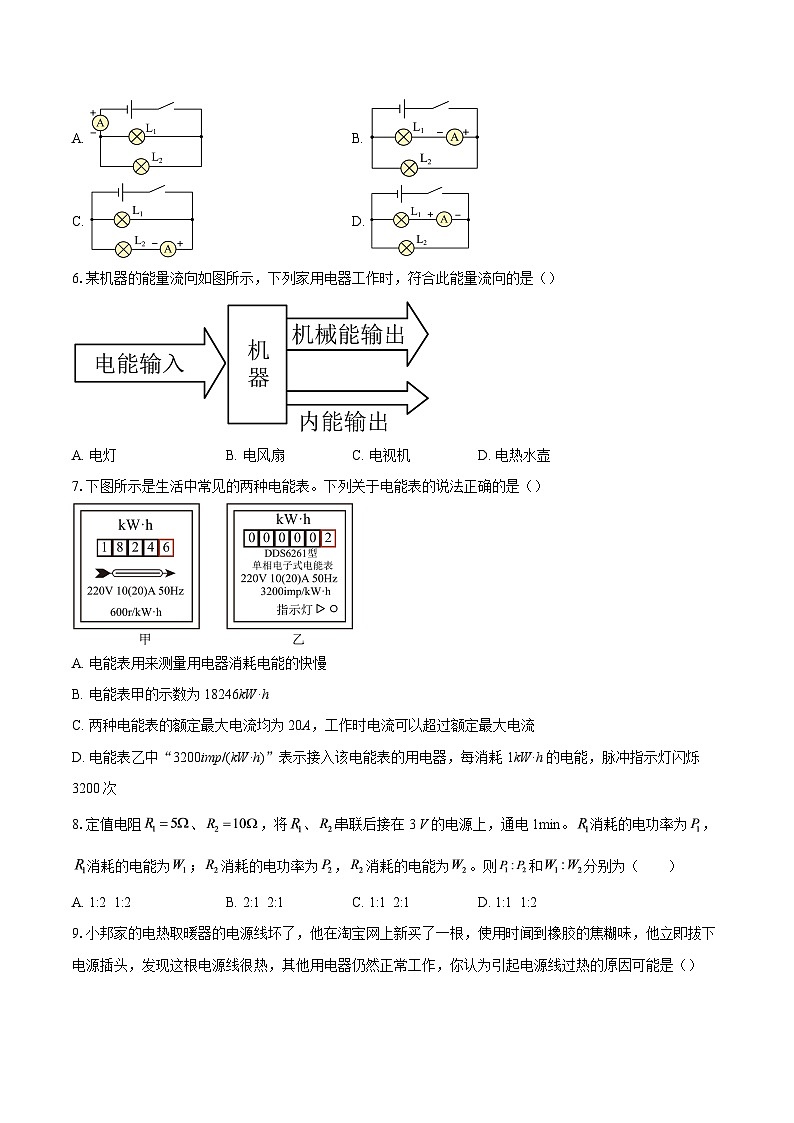

5.如图电路，能正确测出通过灯L1电流的电路是（ ）
A. B.
C. D.
6.某机器的能量流向如图所示，下列家用电器工作时，符合此能量流向的是（）
A. 电灯B. 电风扇C. 电视机D. 电热水壶
7.下图所示是生活中常见的两种电能表。下列关于电能表的说法正确的是（）
A. 电能表用来测量用电器消耗电能的快慢
B. 电能表甲的示数为18246kW·h
C. 两种电能表的额定最大电流均为20A，工作时电流可以超过额定最大电流
D. 电能表乙中“3200imp/(kW·h)”表示接入该电能表的用电器，每消耗1kW·h的电能，脉冲指示灯闪烁3200次
8.定值电阻、，将、串联后接在3 V的电源上，通电1min。消耗的电功率为，消耗的电能为；消耗的电功率为，消耗的电能为。则和分别为（ ）
A. 1:2 1:2B. 2:1 2:1C. 1:1 2:1D. 1:1 1:2

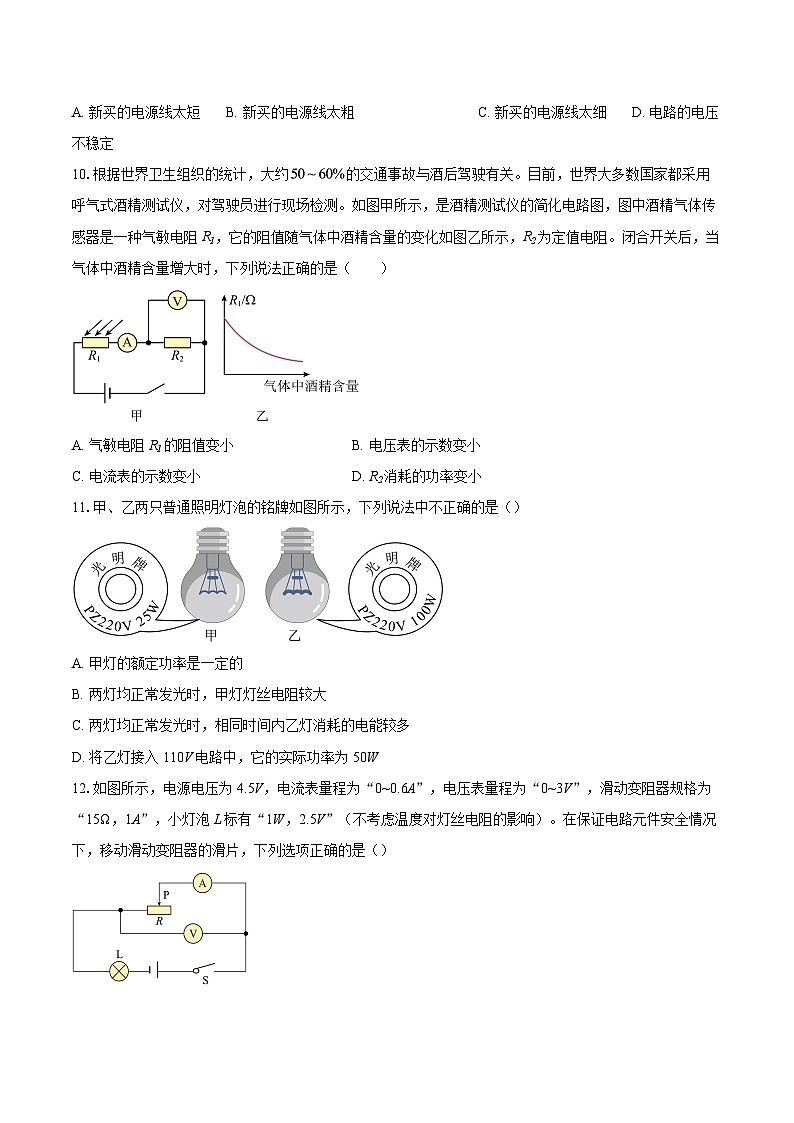

9.小邦家的电热取暖器的电源线坏了，他在淘宝网上新买了一根，使用时闻到橡胶的焦糊味，他立即拔下电源插头，发现这根电源线很热，其他用电器仍然正常工作，你认为引起电源线过热的原因可能是（）
A. 新买的电源线太短B. 新买的电源线太粗C. 新买的电源线太细D. 电路的电压不稳定
10.根据世界卫生组织的统计，大约的交通事故与酒后驾驶有关。目前，世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。如图甲所示，是酒精测试仪的简化电路图，图中酒精气体传感器是一种气敏电阻R1，它的阻值随气体中酒精含量的变化如图乙所示，R2为定值电阻。闭合开关后，当气体中酒精含量增大时，下列说法正确的是（ ）
A. 气敏电阻R1的阻值变小B. 电压表的示数变小
C. 电流表的示数变小D. R2消耗的功率变小
11.甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中不正确的是（）
A. 甲灯的额定功率是一定的
B. 两灯均正常发光时，甲灯灯丝电阻较大
C. 两灯均正常发光时，相同时间内乙灯消耗的电能较多
D. 将乙灯接入110V电路中，它的实际功率为50W
12.如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，电压表量程为“0~3V”，滑动变阻器规格为“15Ω，1A”，小灯泡L标有“1W，2.5V”（不考虑温度对灯丝电阻的影响）。在保证电路元件安全情况下，移动滑动变阻器的滑片，下列选项正确的是（）
A. 通过小灯泡的电流不能超过0.6A
B. 电流表的示数变化范围是0.24~0.4A
C. 电压表的示数变化范围是0~3V
D. 滑动变阻器连入电路的阻值变化范围是5~15Ω
二、填空题：本大题共10小题，共20分。
13.教室里的照明灯是 联连接的，我国家庭电路中的电压为220V，若有一串小彩灯串联接入家庭电路中，每个小彩灯两端电压均为5V，则小彩灯的个数是 个，流经每个小彩灯的电流 （选填“相等”或“不相等”）。
14.如图甲电路，闭合开关S后，两个灯泡都能发光，电流表读数是0.9 A，电流表的示数如图乙所示，是 A，它测量的是 的电流。通过灯泡的电流是 A。
15.如图所示是加油站里常见的“静电释放器”（与大地相连），司机或工作人员提起油枪加油前，必须用手触摸“静电释放器”来清除身体上的静电。制作“静电释放器”的材质是 （选填“导体”或“绝缘体”），若人体带负电“除电”时电流方向是从 （选填“大地流向人手”或“人手流向大地”）。某汽油机在一段时间内消耗了10kg汽油，根据它的工作能量流向图（如图所示），它在这段时间内输出的机械能为 J。（汽油的热值是）
16.我国新能源汽车制造技术处于世界领先水平，纯电动汽车的主要部件之一是电动机，司机通过“油门”控制电动机转速，从而改变汽车的行驶速度。下图为电动汽车“油门”模拟图。脚往下踩“油门”时，旋钮滑片绕O点在电阻圈上逆时针转动，此时接入电路的电阻 ，电流表的示数 （两空均填“变大”、“变小”或“不变”）。
17.如图甲所示，电蚊拍具有灭蚊和照明功能，简化电路如图乙所示。只灭蚊不照明时，需闭合开关，此时电路总电阻为。灭蚊网与灯同时工作时电路总电阻为，则 （选填“大于”“等于”或“小于”）。已知电源电压为4 V，通过灯的电流为0.3A，通电10s，灯消耗的电能为 J。
18.如图所示，已知电源电压为3V，小灯泡L的规格“3V 0.9W”，滑动变阻器的规格“20Ω 1 A”，电流表测量范围为0~3A，则小灯泡正常发光时阻值= Ω。当开关、同时闭合，把滑动变阻器的滑片向左移动时，小灯泡的亮度将 （选填“变亮”“变暗”或“不变”）。
19.两盏小灯泡A灯“6V 3W”和B灯“6V 4.8W”，它们的电流与电压关系如图所示。A灯正常发光时灯丝的电阻是 Ω，若将A、B两盏小灯泡并联在3V的电源两端，经过10s，两盏小灯泡消耗的总电能 J。
20.亲爱的同学，请你根据自己掌握的实验操作技能，回答下列问题：
(1)如图1所示是一个测量 大小的仪表，它的分度值是 。
(2)小明家3月末和4月末电能表表盘示数如图2所示，则小明家4月份用电 kW·h，若以当地电价0.5元/度计算，小明家4月份应缴纳电费 元，小明家用电器允许同时接入的最大功率为 。
(3)如图3所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，水果电池的电压为 ，铜片是水果电池的 。
21.图甲所示电路，电源电压保持不变，为定值电阻，闭合开关，滑动变阻器滑片从端移到端，电压表和电流表的示数变化图像如图乙所示，图乙中A点是滑动变阻器滑片P在 端，可知电源电压 V。
22.体育中考跳绳的次数是自动记录，其简化电路如图甲所示。R1是光敏电阻，R2是定值电阻，信号处理系统记录ab间的电压，每当绳子挡住射向R1的红外线时，R1的阻值会变大，自动计数器会计数一次。电源电压为6V，ab间电压随时间变化的图像如图乙所示，该同学匀速连续跳绳1min的跳绳次数为 次，有红外线照射和无红外线照射时，电路中的电流之比为 ，光敏电阻的阻值之比为 。
三、作图题：本大题共3小题，共6分。
23.如图甲所示为小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。请将图乙中的电路补充完整，使其满足上述要求。
24.如图为一身高测量仪的电路示意图，金属板M可带动金属片P滑动，请在电路的圆圈内填上合适的电表符号，使电路完整。
25.在图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变大，灯L变亮，已知电路中最大电流不超过0.60A。
四、实验探究题：本大题共3小题，共18分。
26.小华设计了图甲电路图来探究“并联电路中电流的规律”。
(1)根据图甲电路图连接实物电路时，开关应 ；由于不知道电流大小，电流表应首先选用 （选填“大”或“小”）测量范围试触；
(2)连接好图乙电路，试触时，观察到电流表指针如图丙所示，其原因是 ；
(3)正确调整后，图乙电路中电流表测量的是 （选填“A”“B”或“C”）处的电流；
(4)小华想要测量通过L2的电流，只需将图乙中导线 （选填“a”或“b”）与L2连接的一端改接到电流表的 （选填“-”“0.6”或“3”）接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丁所示，为 A；
(5)小华测量完第三处的电流，接下来应进行的实验操作是 ，分析实验数据得出结论，这样做的目的是 。
27.探究电流与电压、电阻的关系，器材有：电源（恒为4V）、电压表（0~3V）、电流表（0~0.6A）、电阻R（5Ω、10Ω、20Ω）、滑动变阻器（20Ω，2A）、开关、导线若干。
(1)用笔画线代替导线将图甲的实物电路连接完整。
(2)闭合开关，电流表示数为零，电压表示数等于电源电压，经检查电表完好，则电路故障可能是 。排除故障，继续实验。
(3)探究电流与电压的关系，实验数据如下表，其中第3次实验的电压表示数如图乙所示，为 V。分析数据得出结论： 。
(4)探究电流与电阻的关系，将5Ω电阻接入电路，记录电流表示数为0.3A；将电阻更换为10Ω，移动滑片直至电压表示数为 V，记录电流表示数；再将电阻更换为20Ω，发现无法完成实验。从本实验可行性与安全性考虑，应控制电阻两端的电压范围为 。
(5)另一组同学们在“测量小灯泡正常发光时的电阻”时，电流表损坏，老师给他们提供了如下器材：开关、单刀双掷开关、电压表、阻值为R0的定值电阻导线若干，该组的同学们根据所给的器材经过认真思考后，设计了如图丙所示的实验电路：
①闭合开关S，将S1拨到触点 （选填“a”或“b”），移动滑片P，使电压表的示数为U额；
②保持滑片 P位置不变，将开关S1拨到另一触点，此时电压表的示数为U；则小灯泡正常发光时的电阻表达式为R= ；（用U额、U、R0表示）
28.用“伏安法”测量一只额定电压为2.5V的小灯泡的电阻。
(1)如图甲器材，连接电路后，闭合开关，小灯泡不亮，电流表和电压表都有较小的示数，无论怎样移动滑片，小灯泡都不发光，两表示数均无变化，其原因可能是： （选填序号）；
A．灯泡短路
B．灯泡开路
C．滑动变阻器接的是下端两个接线柱
(2)排除故障后，正确连接电路如图甲，移动滑片到某一位置，电压表的示数如图乙所示，此时灯泡两端的电压为 V。要测量小灯泡正常发光时的电阻，应将图甲中滑动变阻器的滑片向 （选填“左”或“右”）端移动，使电压表的示数为 V；
(3)移动滑片，记下多组数据，并绘制成图丙所示图像，则小灯泡正常发光时电阻为 Ω（结果保留一位小数）；
(4)分析图像可知：小灯泡的电阻是变化的，原因是灯泡电阻与 有关。
五、计算题：本大题共2小题，共16分。
29.如图所示，电源电压恒定，的阻值为20Ω，的阻值为10Ω。当S闭合，、断开时，电流表的示数为0.4 A；当S、、都闭合时，电流表的示数变化了0.5 A。求：
(1)电源两端电压U；
(2)定值电阻的阻值。
30.威海地区夏季入伏以后空气湿度较大，人会感觉不舒服，人体感觉比较舒服的湿度范围是40%～60%。小明用一小量程电流表改装了一款湿度计，指针所指刻度可知湿度大小，其原理如图甲所示。电源电压为6V，为2.5 kΩ的定值电阻，R为湿敏电阻，其阻值随空气湿度的变化关系如图乙所示，当指针所指湿度对应电流表示数为1.5mA时。
(1)求此时的空气湿度。
(2)若空气湿度为50%，求电路消耗的总功率。
六、综合题：本大题共1小题，共10分。
31.阅读短文，回答问题。
高温超导低压直流电缆是一种新型电缆，采用高温超导材料，能够在低温下实现零电阻，从而减少电缆输电过程中的能量损耗，同时具有承载能力大、占用空间小等。
2023年11月20日，国内首条高温超导低压直流电缆在江苏苏并网投运，填补了我国在超导电缆低压直流系的应用空白。该项目使用的铜氧（YBCO）第二代高温超导带材为国产化材料，其特点是使超导界温度提高到90K（-183.15℃），K为温度的另一个单位“开氏度”。当温度低于临界温度90K（-183.15℃）时，该材料实现超导，电阻为零。结合杜瓦管的低温技术，实现超导电缆系统核心材料的国产化，杜瓦骨结构如图。
高温超导低压直流电缆在国内首次采用正负极同轴的方式，相当于2根电缆合二为一，是目前结构最紧凑的超导电缆，其好处是，电缆中相反的电流方向使得正负极产生的磁场相互抵消，实现完全碰场自屏蔽，并且在故障状态下可兼具限流器作用，保护系统中其他电气设备。
与相同电压等级的常规电缆（PVC钢芯）相比较，截面积不到常规电缆的一半，由于制冷和漏热会带来一定能量损耗，但整体损耗只有常规电缆的十分之一、（补充：液氮的沸点是-196.56℃）
(1)以下关于高温超导低压直流电缆的优点说法正确的是 （多选）；
A．减少利用电缆输电过程中的能量损耗
B．承载能力大、占用空间小
C．提高了电能传输的效率
(2)常规电缆一般横截面积会比较大，这是为了 。
(3)在广东某地-10℃的自然环境下，根据材料分析，钇钡铜氧材料 （选填‘可以”或“不可以”）实现超导，杜瓦管的作用就是让导体实现在自然环境下常温超导，杜瓦管中的液氮主要作用是 （选填“制冷”或“保温”）；
(4)发电厂使用常规电缆给某片区供电时，输电过程损耗约为5%，该片区一个月消耗电能1.9×106度，则发电厂需要提供电能 度，如果使用高温超导低压直流电缆输送这些电能，与采用常规电缆供电相比，发电厂一个月能节约 元（每1度的电能发电成本约0.3元）。
1.【答案】A
2.【答案】C
3.【答案】B
4.【答案】B
5.【答案】B
6.【答案】B
7.【答案】D
8.【答案】A
9.【答案】C
10.【答案】A
11.【答案】D
12.【答案】B
13.【答案】并
44
相等

14.【答案】0.3
L2
0.6

15.【答案】导体
大地流向人手
​​​​​​​

16.【答案】变小
变大

17.【答案】大于
12

18.【答案】10
不变

19.【答案】12
24

20.【答案】电流 ​​​​​​​
0.5mA
240
120
4400W
0.1V
正极

21.【答案】b
9

22.【答案】120
3∶2
1∶3

23.【答案】​​​​​​​
24.【答案】​​​​​​​
25.【答案】​​​​​​​
26.【答案】 断开
大
选择的量程过大
C
a
-
0.30
更换不同规格的灯泡，重复实验
避免实验偶然性，使结论更具普遍性

27.【答案】​​​​​​​
R开路
2.0
电阻一定时，电流与电压成正比
1.5
2~3
a
​​​​​​​

28.【答案】C
1.5
右
2.5
8.3
温度

29.【答案】(1)12V
(2)40Ω
【详解】（1）当S闭合，S1、S2断开时，电阻R1和R2串联，电流表测量的是串联电路的电流。串联电路的总电阻为
根据欧姆定律，电源两端的电压为
（2）当S、S1、S2都闭合时，电阻R1和R3并联，电阻R2被开关S2短路，电流表测量的是干路电流。电流表的示数变化了0.5A，由于并联后的总电阻减小，总电流增大，所以此时干路电流为
在并联电路中，各支路两端的电压等于电源电压，即
通过电阻R1的电流为
根据并联电路的电流特点，通过电阻R3的电流为
根据欧姆定律，定值电阻R3的阻值为 ​​​​​​​

30.【答案】(1)60%
(2)0.008W
【详解】（1）由图甲可知，定值电阻R₀与湿敏电阻 串联，电流表测量电路中的电流。当电流表示数为
时，电路的总电阻为
根据串联电路电阻的特点，湿敏电阻 的阻值为
查阅图乙可知，当湿敏电阻阻值为1.5kΩ时，对应的空气湿度 为60%。
（2）查阅图乙可知，当空气湿度 为50%时，湿敏电阻的阻值 ，此时电路的总电阻为
电路消耗的总功率为 ​​​​​​​

31.【答案】ABC
减小电阻
不可以
制冷
​​​​​​​
27000/ ​​​​​​​
序号
电压U/V
电流I/A
1
1.0
0.20
2
1.5
0.30
3
0.40
