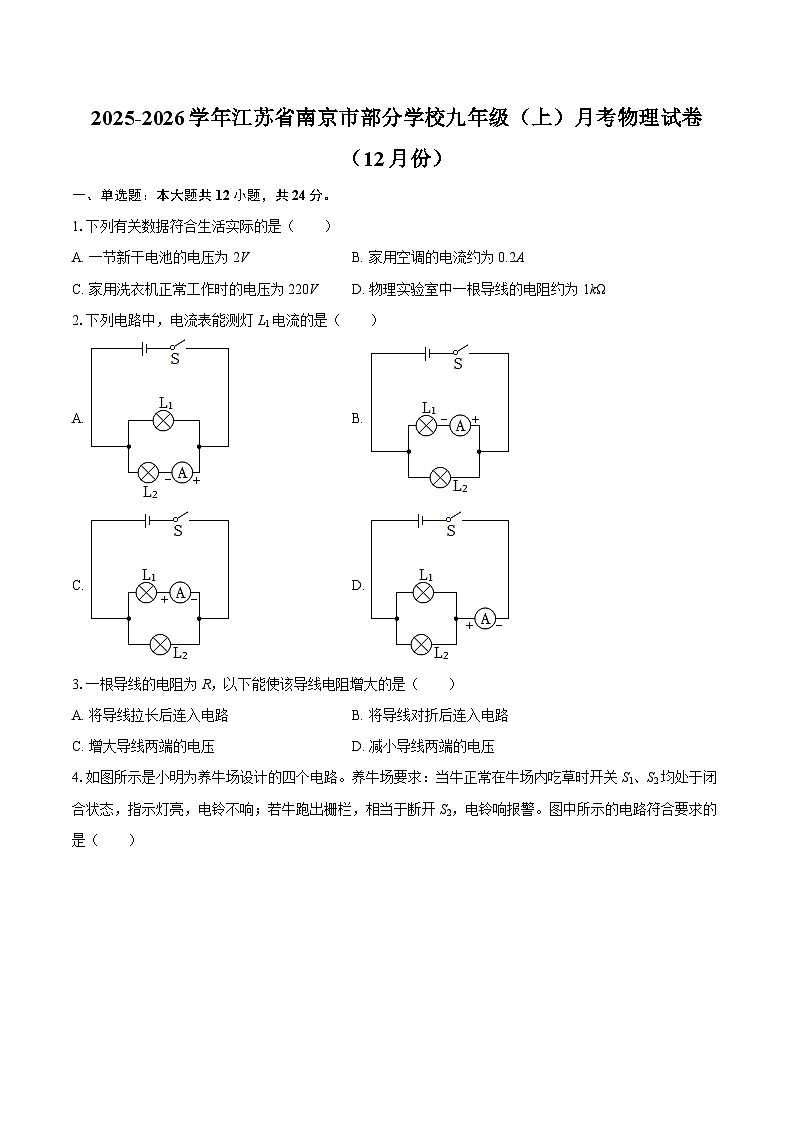

2025-2026学年江苏省南京市部分学校九年级（上）月考物理试卷（12月份）-自定义类型

这是一份2025-2026学年江苏省南京市部分学校九年级（上）月考物理试卷（12月份）-自定义类型，共14页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列有关数据符合生活实际的是（ ）
A. 一节新干电池的电压为2VB. 家用空调的电流约为0.2A
C. 家用洗衣机正常工作时的电压为220VD. 物理实验室中一根导线的电阻约为1kΩ
2.下列电路中，电流表能测灯L1电流的是（ ）
A. B.
C. D.
3.一根导线的电阻为R，以下能使该导线电阻增大的是（ ）
A. 将导线拉长后连入电路B. 将导线对折后连入电路
C. 增大导线两端的电压D. 减小导线两端的电压

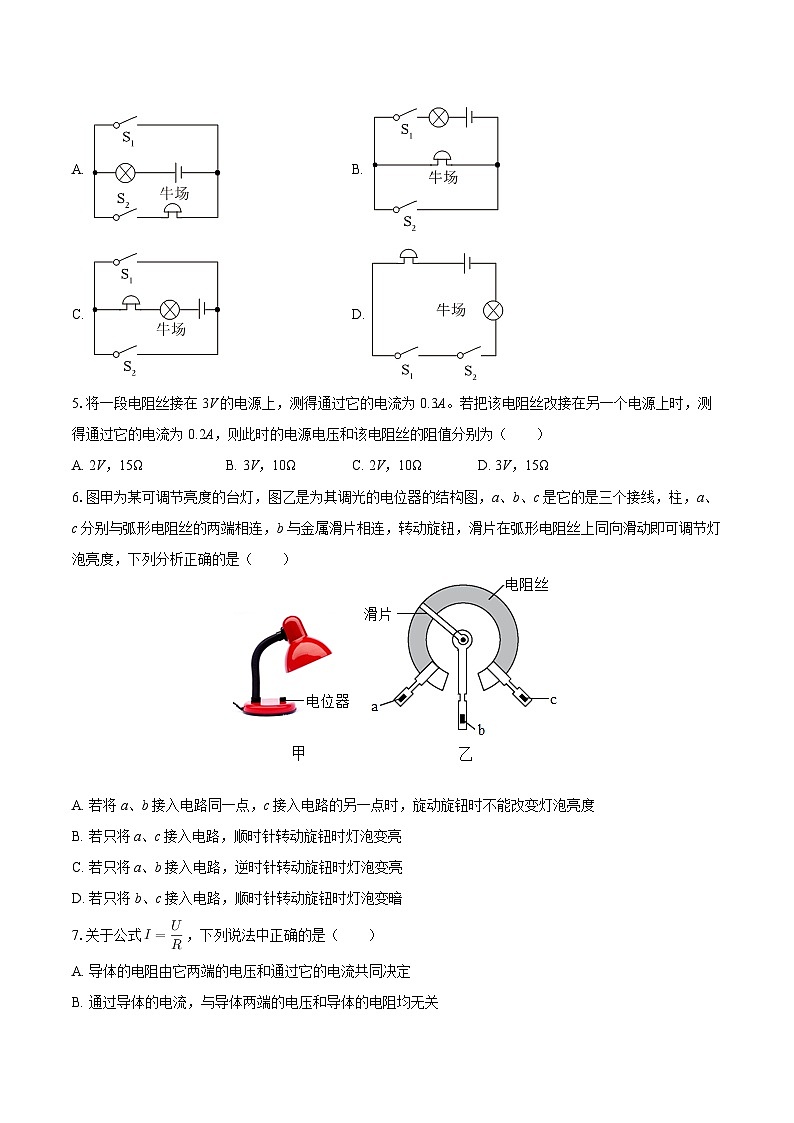

4.如图所示是小明为养牛场设计的四个电路。养牛场要求：当牛正常在牛场内吃草时开关S1、S2均处于闭合状态，指示灯亮，电铃不响；若牛跑出栅栏，相当于断开S2，电铃响报警。图中所示的电路符合要求的是（ ）
A. B.
C. D.
5.将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A。若把该电阻丝改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻丝的阻值分别为（ ）
A. 2V，15ΩB. 3V，10ΩC. 2V，10ΩD. 3V，15Ω
6.图甲为某可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的是三个接线，柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A. 若将a、b接入电路同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度
B. 若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C. 若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D. 若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
7.关于公式，下列说法中正确的是（ ）
A. 导体的电阻由它两端的电压和通过它的电流共同决定
B. 通过导体的电流，与导体两端的电压和导体的电阻均无关
C. 导体两端的电压一定时，导体的电阻跟通过它的电流成正比
D. 导体的电阻一定时，通过导体的电流与导体两端的电压成正比

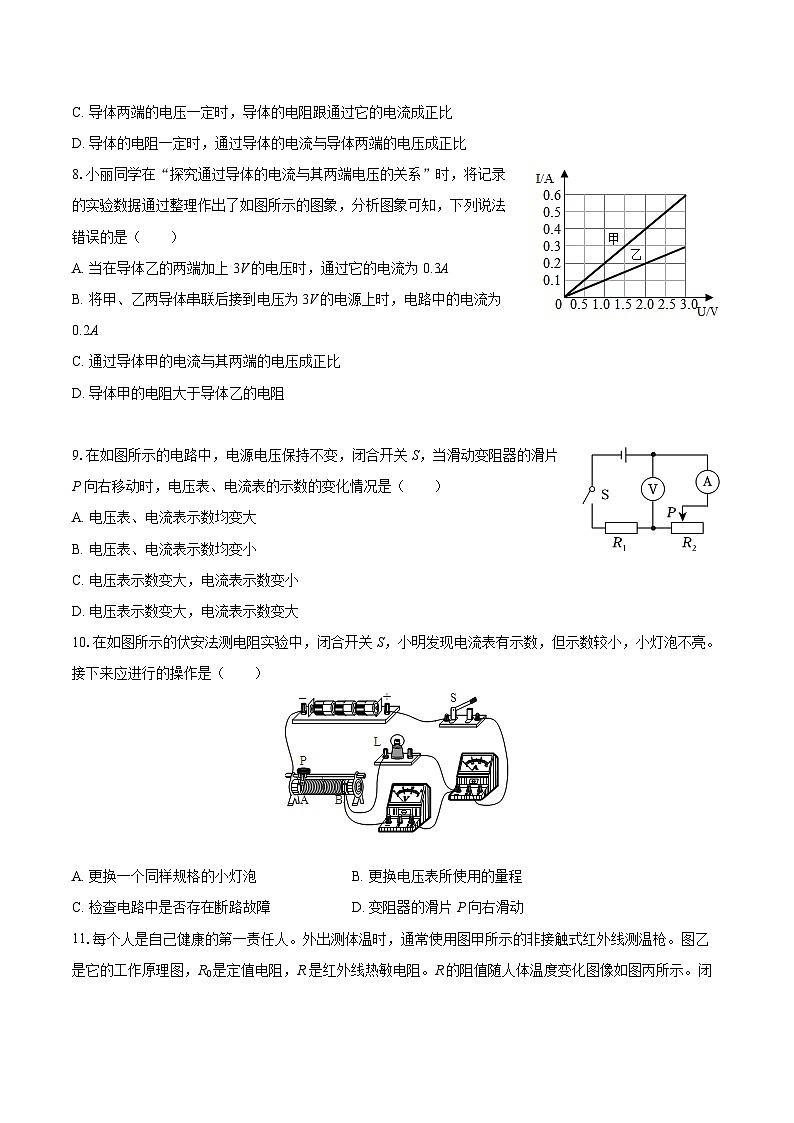

8.小丽同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，分析图象可知，下列说法错误的是（ ）
A. 当在导体乙的两端加上3V的电压时，通过它的电流为0.3A
B. 将甲、乙两导体串联后接到电压为3V的电源上时，电路中的电流为0.2A
C. 通过导体甲的电流与其两端的电压成正比
D. 导体甲的电阻大于导体乙的电阻
9.在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表、电流表的示数的变化情况是（ ）
A. 电压表、电流表示数均变大
B. 电压表、电流表示数均变小
C. 电压表示数变大，电流表示数变小
D. 电压表示数变大，电流表示数变大
10.在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮。接下来应进行的操作是（ ）
A. 更换一个同样规格的小灯泡B. 更换电压表所使用的量程
C. 检查电路中是否存在断路故障D. 变阻器的滑片P向右滑动
11.每个人是自己健康的第一责任人。外出测体温时，通常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻。R的阻值随人体温度变化图像如图丙所示。闭合开关S后，对该电路分析错误的是（ ）
A. R阻值随着温度升高，电阻变小
B. 随着温度的升高，电路中的电流逐渐变大
C. 测量人得体温时，电压表示数越大，说明人的体温越高
D. 随着温度降低，R两端的电压变小
12.小灯泡L和定值电阻R接在如图甲所示的电路中，其两者的I-U关系图象如图乙所示，下列说法中正确的是（ ）
A. 图乙中曲线A表示电阻R的I-U关系图象B. 当电源电压为4V时，电流表示数为0.5A
C. 当电源电压为4V时，小灯泡的电流为0.4AD. 当电流表示数为0.25A时，电源电压为2V
二、填空题：本大题共10小题，共25分。
13.一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的______是50Ω和______是1.5A．
14.如图所示，AB、CD是长度相同的两条镍铬合金线，AB的横截面积大于CD的。将它们分别接入电路进行实验，则接AB时电流表的示数 （选填“大于”“小于”或“等于”）接CD时电流表的示数。该实验是为了探究导体的电阻大小与导体 的关系。
15.如图所示电路中，要使灯L1和L2连接成并联电路，只应闭合开关 ；要使两灯连接成串联电路，应只闭合开关 ；如果同时闭合开关S1和S3，则会出现 故障。
16.现有电压为9V的电源，将一个标有“6V 0.5A”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中 （选填“串联”或“并联”）一个阻值 Ω的电阻。
17.小兰做测量额定电压为2.5V小灯泡的电阻实验时，连接的实验电路如图所示，电路中各元件完好，但闭合开关，灯泡不亮，仔细检查发现电路连接有错误，此时电压表______（选填有示数或无示数）；于是，他们断开开关，将______使得实验顺利完成。
18.如图所示电路，电阻R1的阻值为10Ω，闭合开关后，通过R1的电流为0.2A，则电源电压为 V，若电流表示数为0.3A，则通过R2的电流为 A，电阻R2的阻值为 Ω。
19.在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P在a点时，电流表示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示。则电源电压U=______V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为______。
20.如图所示为人们所喜爱的电动车，它具有轻便、节能、环保等特点，只要将车钥匙插入锁孔并顺时针旋转一下，车子就通电了。车钥匙的作用相当于电路中的 ，给电动车充电时，蓄电池相当于电路中的 ，将电能转化为 储存起来。
21.利用图所示电路测量电阻Rx的阻值，电源电压不变，R1＝10 Ω．当只闭合S时，R1与Rx是________（选填“串联”或“并联”），电压表的示数U1＝2 V；再闭合S1时，电压表示数U2＝6 V；则电源电压U0＝________V，Rx＝________Ω．
22.某科技创新小组制作了一个直接测量电阻阻值的仪器，称之为欧姆表。连接的电路如图，制作步骤如下：
（1）在A与B之间连接导线，调节滑动变阻器R1，使电流表示数为0.6A（即满量程），把电流表的“0.6A”刻度线标为“0Ω”；
（2）保持滑动变阻器R1不变，当在AB之间接一阻值为80Ω电阻时，电流表示数为0.3A．此时滑动变阻器R1的接入阻值为______Ω，把“80Ω”数值标在电流表刻度“0.3A”处；
（3）据此原理，通过计算可把电流表刻度改为相应的电阻值，则在电流表刻度为“0.4A”处应标的电阻值是______Ω，用此原理改装成的欧姆表，其刻度是______（选填“均匀”、“不均匀”）的。
三、实验探究题：本大题共6小题，共39分。
23.某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。
（1）图1中，将三个电阻串联是为了保证______（选填“电压”或“电流”）相等，依据是______。
（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3，分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V，V2示数为0.75V，电压表V3示数如图2所示为______V。经分析可得出结论：______。
（3）在探究“导体电阻与长度的关系”时，选用B、______和______（填导体代号）。
（4）通过进一步的探究，还可以得到电阻与材料的关系，正确结论是：______。
24.小明在进行“探究串联电路的电压规律”的实验。
（1）小明在连接电路时发现，刚接好最后一根导线时小灯泡亮了并且电压表的指针发生了偏转。由此可知他在连接电路时，没有______；
（2）在实验中，发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是______；
A.流经两灯泡的电流大小不同
B.两灯泡的规格不同
（3）小明把电压表接在A、B之间重新测量，电压表示数如图乙所示，为了使实验结果更准确，接下来小明应该：断开开关，______；
（4）小明分析表中多组数据得出结论：串联电路中电源两端的电压等于______。
25.小厦在“探究通过导体中的电流与电阻的关系”实验中，所用电源电压恒为10V，所选定值电阻的阻值分别为20Ω、30Ω、40Ω、45Ω、50Ω。
（1）请用笔画线代替导线将实物图（图甲）补充完整。（要求导线不交叉；当滑片向右移动时，滑动变阻器接入电路的阻值变大）；
（2）在图丁实线框内完成电路图；
（3）连接电路时，开关应______，滑动变阻器的滑片应置于图中最______端；
（4）闭合开关，电流表、电压表都无示数，调节滑动变阻器，两表示数均无变化；经检查电源、导线和开关都无问题。其原因可能是______；
（5）排除故障后，先接入20Ω的电阻，调节滑动变阻器的滑片至某一位置时，观察到电表指针位置如图乙，电流表示数为______A；保持滑片位置不变，断开开关，用45Ω的电阻代替20Ω的电阻，然后闭合开关，为控制定值电阻两端电压不变，应将滑动变阻器的阻值调为______Ω；
（6）将剩下的3个定值电阻分别接入电路中，进行实验并记录数据，在坐标系中描点并作出了图线，如图丙所示，分析图像可以得出结论：电压一定时，______。
26.小红用如图甲所示的电路测量定值电阻Rx的阻值。
（1）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，电压表示数接近电源电压，其原因是______；排除故障后，闭合开关，移动滑片P，当电压表示数为1.5V时，电流表示数如图乙所示，则定值电阻Rx=______Ω。小红认为电阻值已经测出，便开始整理实验器材，她的实验不足之处是______。
（2）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计如图丙所示电路，操作如下：
①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；
②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使______，此时电阻箱示数如图丁所示，则小灯泡的阻值为______Ω。
27.如图所示，科技制作小组设计了一个电子身高测量仪。已知定值电阻R1=5Ω，电源电压恒为4V，长40cm的均匀电阻丝R2（0.5Ω/cm），电阻丝允许通过的最大电流为0.5A，电压表量程为0～3V，电流表量程为0～0.6A。根据以上信息，请回答下列问题。
（1）当被测身高增加时，电压表的示数______。（变大/变小）
（2）图中小明身高160cm,测量时电流表的示数为0.4A，则应在电压表刻度为______V处标上160cm身高值；R2的a端距离地面的高度h=______cm。
28.在测量小灯泡电阻的实验中，小灯泡的额定电压为2.5V。
（1）为了测量更精确，电压表应选择的量程是0～______（选填“3”或“15”）V；
（2）小明按图1连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡______（选填“短路”或“断路”）；

（3）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示：
综合分析可知，实验中滑动变阻器的滑片逐渐向______（选填“左”或“右”）端滑动，随着灯丝温度降低，小灯泡的电阻值变______（选填“大”或“小”）；
（4）完成上述实验后，另有同学设计了如图2所示的电路，测出了额定电流为I额的小灯泡正常工作时的电阻R0。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路；
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；
③断开S1，闭合开关S2，移动______（选填“R1”或“R2”）的滑片，使电流表的示数为I额；
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表示数为I2；
⑤小灯泡正常工作时的电阻表达式为R0= ______（用I1、I2、R表示）。
四、计算题：本大题共2小题，共12分。
29.如图所示的电路中，电源电压保持不变，电阻R1=4Ω，R3=6Ω，求：
（1）当开关S1、S2都断开时，电流表的示数为0.6A，求电源电压；（画出等效电路图）
（2）当开关S1、S2都闭合时，电流表的示数为2A，求电阻R2的阻值。（画出等效电路图）
30.如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为20Ω，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：

（1）当电流表的示数为0.2A时，R接入电路中的阻值是多少？
（2）当电压表示数为10V时，通过R0的电流是多少？
（3）当空气的湿度达到50%时，电压表的示数是多少？
1.【答案】C
2.【答案】C
3.【答案】A
4.【答案】B
5.【答案】C
6.【答案】C
7.【答案】D
8.【答案】D
9.【答案】C
10.【答案】D
11.【答案】D
12.【答案】D
13.【答案】滑动变阻器的最大阻值 滑动变阻器允许通过的最大电流
14.【答案】大于
横截面积

15.【答案】S2、S3
S1
电源短路

16.【答案】串联
6

17.【答案】有示数； 电压表和电流表调换位置。
18.【答案】2
0.1
20

19.【答案】3 0.3 A
20.【答案】开关
用电器
化学能

21.【答案】串联 6 20
22.【答案】80 40 不均匀
23.【答案】电流;串联电路中各处的电流相等 0.5 V;当材料和长度相同时，横截面积越大，导体的电阻越小 D;E 导体的电阻和导体的材料有关
24.【答案】断开开关 B 电压表换接小量程 各用电器两端电压之和
25.【答案】如上图所示； 断开；右； 滑动变阻器断路； 0.4；11.25； 导体的电流与电阻成反比
26.【答案】Rx断路;5;只测了一组数据，实验数据误差较大 电流表示数仍为I;8.2
27.【答案】变大 2;150
28.【答案】3 短路 左 小 R2
29.【答案】解：（1）当开关S1、S2都断开时，R1、R3串联，电流表测电路中的电流，等效电路图如图所示：

由串联电路的电阻特点和欧姆定律可知，电源电压：U=I（R1+R3）=0.6A×（4Ω+6Ω）=6V；
（2）当开关S1、S2都闭合时，R1、R2并联，电流表测干路电流，等效电路图如图所示：

由并联电路的电压特点可知，R1、R2两端的电压都等于电源电压U，
则通过R1的电流：I1===1.5A，
由并联电路的电流特点可知，通过R2的电流：I2=I-I1=2A-1.5A=0.5A，
欧姆定律可知，电阻R2的阻值：R2===12Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为12Ω。
30.【答案】解：由电路图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
（1）当电流表的示数为0.2A时，由I=可得，定值电阻R0两端电压：U0=IR0=0.2A×20Ω=4V；
根据串联电路电压的规律可知：UR=U-U0=12V-4V=8V；
因串联电路中，各处电流都相等，所以R接入电路中的阻值：R===40Ω；
（2）当电压表示数为10V时，由串联电路电压的规律可得，定值电阻的电压：U0′=U-UR′=12V-10V=2V；
通过R0的电流：I0===0.1A；
（3）由图丙可知，当空气的湿度达到50%时，湿敏电阻R的阻值为R′=60Ω，
此时电路电流：I′===0.15A，
故R两端的电压：UR″=I′R′=0.15A×60Ω=9V。
答：（1）当电流表的示数为0.2A时，R接入电路中的阻值为40Ω。
（2）当电压表示数为8V时，通过R0的电流是0.1A；
（3）当空气的湿度达到50%时，电压表的示数是9V。 导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
次数
UAB/V
UBC/V
UAC/V
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
实验次数
1
2
3
4
5
6
7
电压U/V
2.5
2.1
1.7
1.3
0.9
0.5
0.1
电流I/A
0.3
0.26
0.24
0.21
0.19
0.16
0.05
