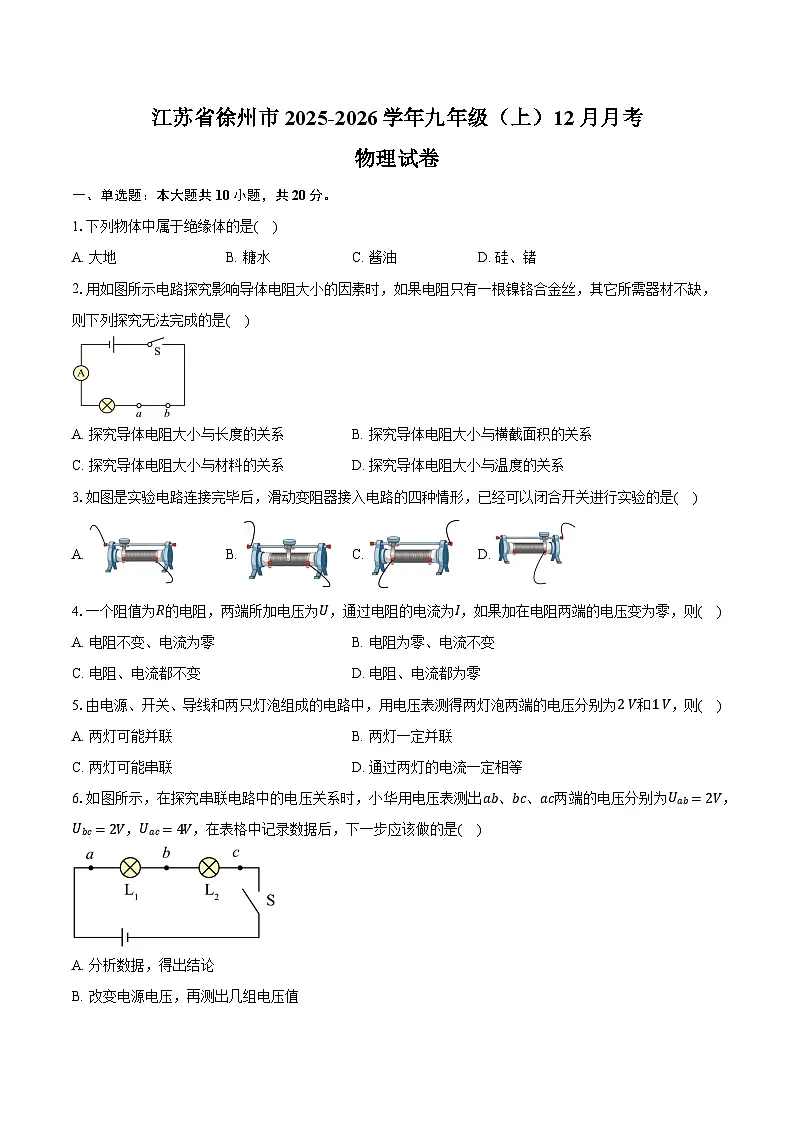

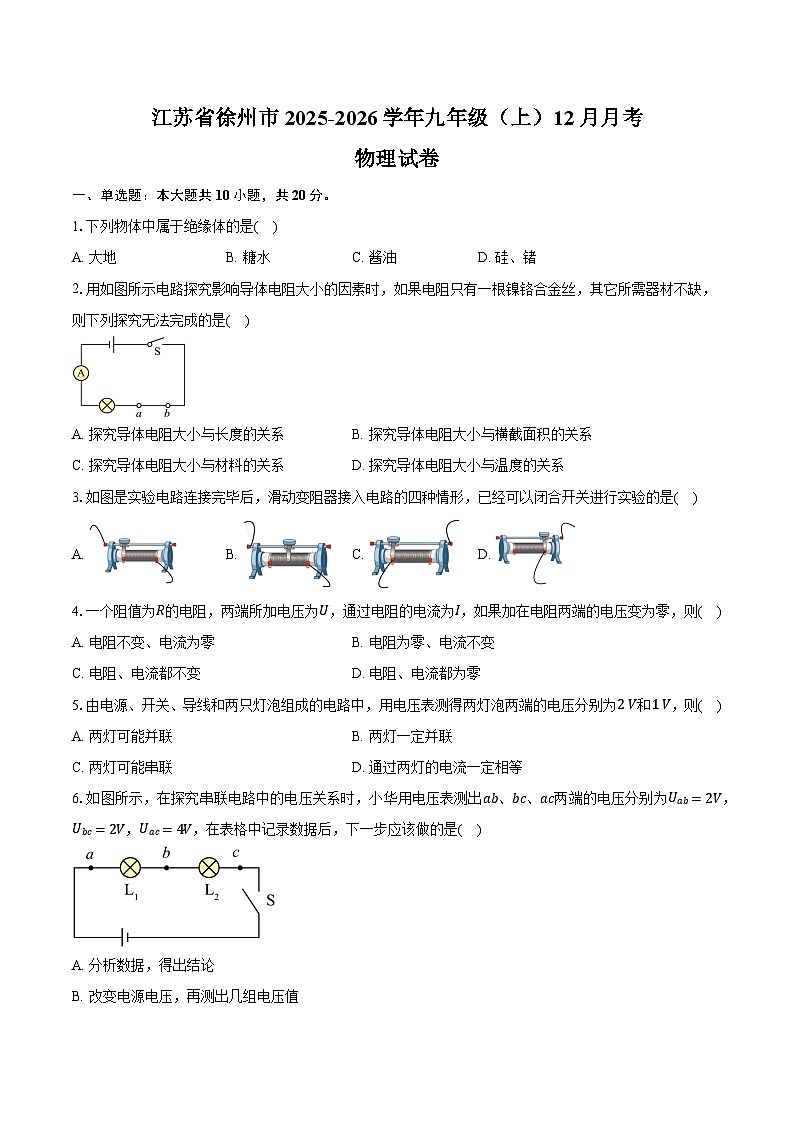

江苏省徐州市2025-2026学年九年级（上）12月月考物理试卷 (1)

这是一份江苏省徐州市2025-2026学年九年级（上）12月月考物理试卷 (1)，共14页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
一、单选题：本大题共10小题，共20分。
1.下列物体中属于绝缘体的是( )
A. 大地B. 糖水C. 酱油D. 硅、锗
2.用如图所示电路探究影响导体电阻大小的因素时，如果电阻只有一根镍铬合金丝，其它所需器材不缺，则下列探究无法完成的是( )
A. 探究导体电阻大小与长度的关系B. 探究导体电阻大小与横截面积的关系
C. 探究导体电阻大小与材料的关系D. 探究导体电阻大小与温度的关系
3.如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行实验的是( )
A. B. C. D.
4.一个阻值为R的电阻，两端所加电压为U，通过电阻的电流为I，如果加在电阻两端的电压变为零，则( )
A. 电阻不变、电流为零B. 电阻为零、电流不变
C. 电阻、电流都不变D. 电阻、电流都为零
5.由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯泡两端的电压分别为2 V和1 V，则( )
A. 两灯可能并联B. 两灯一定并联
C. 两灯可能串联D. 通过两灯的电流一定相等
6.如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是( )
A. 分析数据，得出结论
B. 改变电源电压，再测出几组电压值

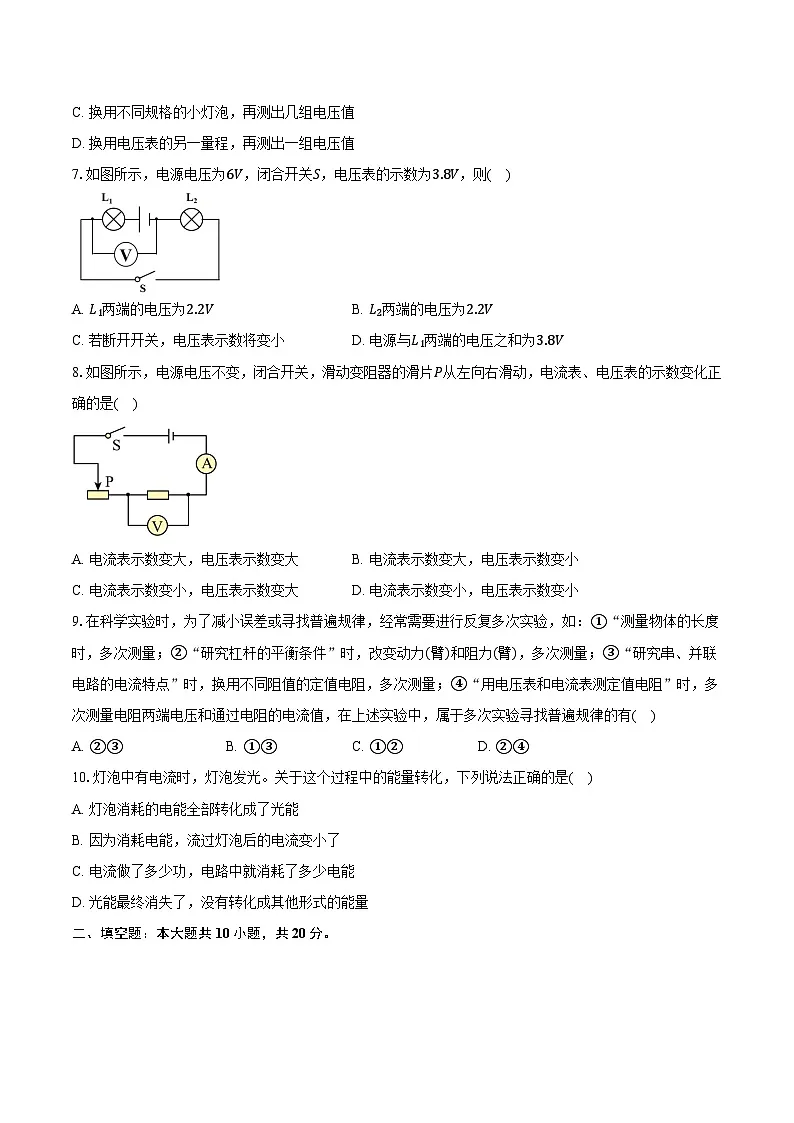

C. 换用不同规格的小灯泡，再测出几组电压值
D. 换用电压表的另一量程，再测出一组电压值
7.如图所示，电源电压为6V，闭合开关S，电压表的示数为3.8V，则( )
A. L1两端的电压为2.2VB. L2两端的电压为2.2V
C. 若断开开关，电压表示数将变小D. 电源与L1两端的电压之和为3.8V
8.如图所示，电源电压不变，闭合开关，滑动变阻器的滑片P从左向右滑动，电流表、电压表的示数变化正确的是( )
A. 电流表示数变大，电压表示数变大B. 电流表示数变大，电压表示数变小
C. 电流表示数变小，电压表示数变大D. 电流表示数变小，电压表示数变小
9.在科学实验时，为了减小误差或寻找普遍规律，经常需要进行反复多次实验，如：①“测量物体的长度时，多次测量；②“研究杠杆的平衡条件”时，改变动力(臂)和阻力(臂)，多次测量；③“研究串、并联电路的电流特点”时，换用不同阻值的定值电阻，多次测量；④“用电压表和电流表测定值电阻”时，多次测量电阻两端电压和通过电阻的电流值，在上述实验中，属于多次实验寻找普遍规律的有( )
A. ②③B. ①③C. ①②D. ②④
10.灯泡中有电流时，灯泡发光。关于这个过程中的能量转化，下列说法正确的是( )
A. 灯泡消耗的电能全部转化成了光能
B. 因为消耗电能，流过灯泡后的电流变小了
C. 电流做了多少功，电路中就消耗了多少电能
D. 光能最终消失了，没有转化成其他形式的能量
二、填空题：本大题共10小题，共20分。

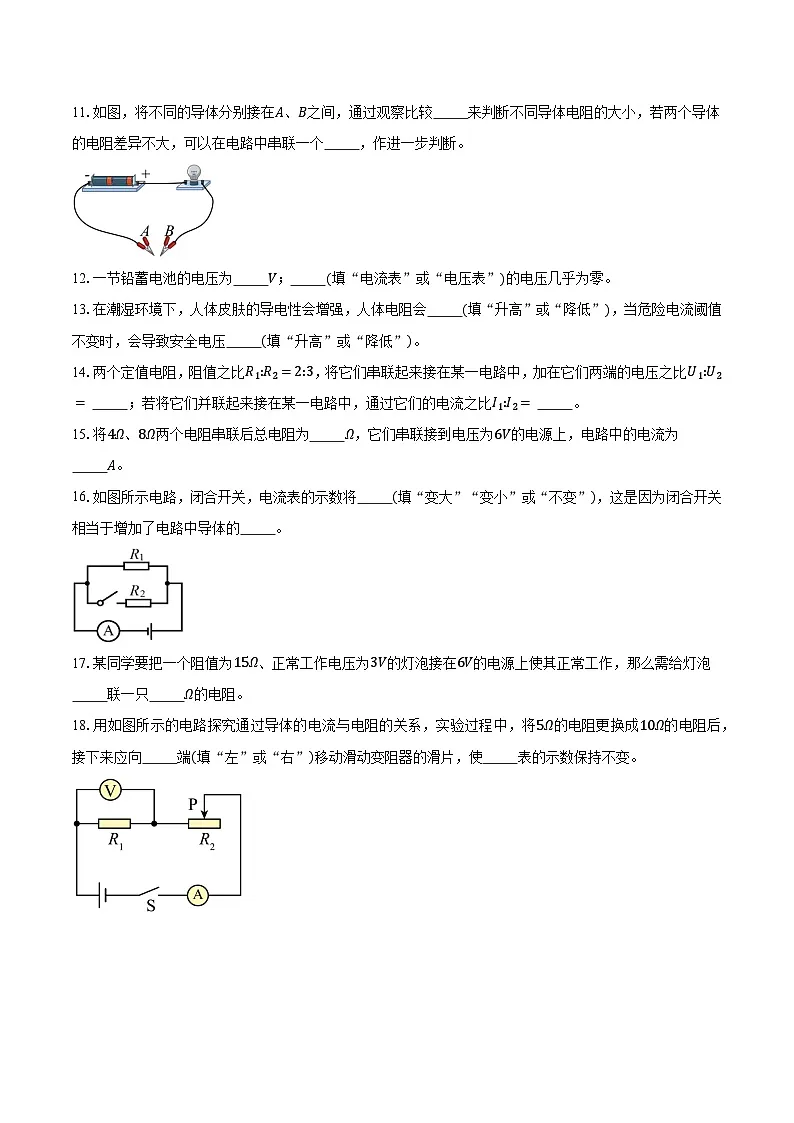

11.如图，将不同的导体分别接在A、B之间，通过观察比较 来判断不同导体电阻的大小，若两个导体的电阻差异不大，可以在电路中串联一个 ，作进一步判断。
12.一节铅蓄电池的电压为 V； (填“电流表”或“电压表”)的电压几乎为零。
13.在潮湿环境下，人体皮肤的导电性会增强，人体电阻会 (填“升高”或“降低”)，当危险电流阈值不变时，会导致安全电压 (填“升高”或“降低”)。
14.两个定值电阻，阻值之比R1:R2=2:3，将它们串联起来接在某一电路中，加在它们两端的电压之比U1:U2= ；若将它们并联起来接在某一电路中，通过它们的电流之比I1:I2= 。
15.将4Ω、8Ω两个电阻串联后总电阻为 Ω，它们串联接到电压为6V的电源上，电路中的电流为 A。
16.如图所示电路，闭合开关，电流表的示数将 (填“变大”“变小”或“不变”)，这是因为闭合开关相当于增加了电路中导体的 。
17.某同学要把一个阻值为15Ω、正常工作电压为3V的灯泡接在6V的电源上使其正常工作，那么需给灯泡 联一只 Ω的电阻。
18.用如图所示的电路探究通过导体的电流与电阻的关系，实验过程中，将5Ω的电阻更换成10Ω的电阻后，接下来应向 端(填“左”或“右”)移动滑动变阻器的滑片，使 表的示数保持不变。
19.如图所示，电源电压恒为8V，电阻R1的阻值为4Ω，当开关S闭合后，电压表的示数为6V，则电阻R2的电阻为 Ω；1min内电流通过R2做的功是 J。
20.小江家的电能表，10月底的示数为，11月底的示数为。11月份小江家用电 kW·h，消耗的电能是 J。
三、作图题：本大题共1小题，共2分。
21.按要求作图。
(1)如图甲所示，要用电压表测量灯泡L1两端的电压，请将电路图补画完整；
(2)如图乙所示，在○内，填上电流表、电压表符号，使开关闭合后两灯均能发光。
四、实验探究题：本大题共2小题，共12分。
22.用如图所示电路测量一个定值电阻R的阻值。
(1)电压表和电阻R的连接关系为 联。
(2)闭合开关后，电流表没有示数，下列原因分析错误的是( )
A.电流表损坏B.电压表损坏C.电流表和电压表位置互换D.电源没电
(3)问题解决后，测得三组电压、电流值如上表所示，则R的阻值为 Ω。
23.如图所示，小明用新干电池、定值电阻R和规格为“10Ω 2A”的滑动变阻器探究通过导体的电流与电压的关系。
(1)请用笔画线代替导线把电路连接完整 。
(2)连接电路时，开关应该 (填“断开”或“闭合”)。
(3)第3次实验时，电流表指针如图b所示，则电流表的示数为 A。
(4)小明一直用两节电池进行实验，记录的数据如表所示，老师认为其中一组数据有拼凑的嫌疑，请你指出该组实验序号 并说明判断理由： 。
五、简答题：本大题共1小题，共5分。
24.教室里一共有九盏日光灯，分别由三个开关控制，即一只开关同时控制三盏日光灯，为何这三盏日光灯的连接方式一定是并联的？ 。
六、计算题：本大题共2小题，共16分。
25.如图所示电路，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A。求：
(1)电源电压；
(2)通过R1的电流。
26.如图所示电路，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A。求：
(1)灯泡L1两端的电压；
(2)通过灯泡L2的电流。
七、综合题：本大题共1小题，共10分。
27.阅读短文，回答文后问题。
彩灯
道路两侧的树上和商店门前五光十色的彩灯，扮靓了我们的城市。多年前，当其中一个彩灯损坏后，一串彩灯会同时熄灭。而现在的新型彩灯，当一个彩灯熄灭时，其他的灯依然明亮，但若取走任一个灯，整串灯也会熄灭。原来这种彩灯的下方还有一根涂有氧化铜的金属丝。一旦其中有一个彩灯的灯丝断了，其他彩灯瞬间会同时熄灭，使这个灯泡两端的电压达到220V，从而瞬间击穿那段金属丝的氧化涂层，变成导线，使其他灯泡继续工作。不过彩灯会比原来更亮一些。
(1)新型彩灯中灯泡的连接方式为 联；
(2)多年前的一串彩灯，一个灯泡损坏，电路变成 (填“短路”、“断路”或“通路”)；
(3)通常情况下氧化铜属于 (填“导体”或“绝缘体”)；
(4)新型彩灯的一个灯泡损坏后，其余灯泡还能发亮，但每个灯泡两端的电压变 。
答案和解析
1.【答案】B
【解析】A.大地中存在大量可自由移动的电荷，能够导电，属于导体，故A不符合题意；
B.糖溶于水后以分子形式存在，不会电离出自由离子，因此无法导电，属于绝缘体，故B符合题意；
C.酱油的主要成分是盐分等电解质溶于水后电离出自由离子可导电，属于导体，故C不符合题意；
D.硅、锗的导电性介于导体和绝缘体之间，属于半导体，故D不符合题意。
故选B。
2.【答案】C
【解析】A.可以改变镍铬合金丝接入电路中长度，探究导体电阻大小与长度的关系，故A不符合题意；
B.可以将镍铬合金丝进行折叠，改变横截面积，控制镍铬合金丝接入电路中长度相同，探究导体电阻大小与横截面积的关系，故B不符合题意；
C.镍铬合金丝的材料无法改变，因此无法探究导体电阻大小与材料的关系，故C符合题意；
D.可以用酒精灯对镍铬合金丝进行加热，改变镍铬合金丝的温度，探究导体电阻大小与温度的关系，故D不符合题意。
故选C。
3.【答案】A
【解析】滑动变阻器的接法的原则是一上一下，并且在闭合开关前，滑动变阻器的滑片应该调至最大阻值处，由图知道，B图没有把滑片调至最大阻值处，CD图是把滑片调至最小阻值处，只有A符合要求．
4.【答案】A
【解析】当两端所加电压为U时，通过电阻的电流为I，导体的电阻为R；因电阻是导体本身的一种性质，与导体的材料、长度、横截面积有关，与两端的电压和通过的电流无关，所以，当电阻两端的电压为0时，电阻的阻值仍为R不变；根据公式 I=UR 可知，当加在电阻两端的电压变为零时，通过电阻的电流为0，故A符合题意，BCD不符合题意。
故选A。
5.【答案】D
【解析】用电压表测得两灯泡两端的电压分别为2V和1V，即两个灯泡两端的电压不相等，则灯泡的连接方式一定不是并联，是串联连接；所以根据串联电路的特点，灯泡在电路中分得的电压不同；其电阻也不同，但通过的电流相等．故答案为D
6.【答案】C
【解析】在探究串联电路中的电压关系时，用电压表分别测出ab、bc、ac两端的电压后，为得到普遍性规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性。故C符合题意，ABD不符合题意。
故选C。
7.【答案】A
【解析】A.由电路图可知， L1 与 L2 串联，电压表测的是 L2 两端的电压(示数为3.8V)，根据串联电路电压规律， L1 两端的电压应为 6V-3.8V=2.2V ，故A符合题意；
B. L1 与 L2 串联，电压表并联在 L2 两端， L2 的电压为电压表的读数3.8V，故B不符合题意；
C.若断开开关，电压表会直接连接到电源两端，测量的是电源电压(6V)，示数会变大，而非变小，故C不符合题意；
D.电源电压为6V， L1 两端电压为2.2V，两者之和大于3.8V，故D不符合题意。
故选A。
8.【答案】A
【解析】由图知，变阻器与定值电阻串联，电压表测定值电阻的电压，电流表测电路中的电流；滑动变阻器的滑片P从左向右滑动时，变阻器连入电路中的电阻变小，电路的总电阻变小，根据 I=UR 可知，电路中的电流变大，即电流表示数变大；根据 U=IR 可知，定值电阻的电压变大，即电压表示数变大，故A正确，BCD错误。
故选A。
9.【答案】A
【解析】①“测量物体的长度”时，由于测量工具或测量方法等会产生实验误差，为了减小误差采取多次测量求平均值的方法；
②“研究杠杆的平衡”时，改变动力(臂)和阻力(臂)，多次测量是为了探究杠杆的平衡条件，总结出“动力×动力臂=阻力×阻力臂”一般规律；
③“研究串、并联电路的电流特点”时，尤其是探究并联电路的电流特点时，如果两个电阻阻值相同，测量的电流也会相同，就会得出“并联电路各支路电流相等”的错误结论，因此为了寻找普遍规律，换用不同电阻多次测量；
④“用电压表和电流表测导体的电阻”时，测量的是定值电阻的阻值，测量值是个定值，多次测量可以比较测量值减小误差。
所以①④是为了减小误差，②③是寻找普遍规律，故A符合题意，BCD不符合题意。
故选A。
10.【答案】C
【解析】A.灯泡在发光时，也会发热，所以消耗的电能转化为光能和内能，故A错误；
BC.因为流过灯泡的电流做功，所以消耗电能，流过的电流大小不变，电流做了多少功，便消耗了多少电能，故B错误，C正确；
D.据能量守恒定律，光能不会消失，只是转化为其他形式的能量，故D错误。
故选C。
11.【答案】灯泡的亮度
电流表

【解析】[1]将不同的导体分别接在a、b之间，通过观察比较灯泡的亮度来判断不同导体电阻的大小，灯泡越亮，说明电路中的电流越大，导体的电阻越小。
[2]若两个导体的电阻差异不大，即电路中电流相差不大，灯泡的亮度变化不明显，则可以在电路中串联一个电流表，作进一步判断。
12.【答案】2
电流表

【解析】[1]根据常见的电压可知，一节新干电池的电压为1.5V，一节标准铅蓄电池的电压为2V。
[2]电流表串联在电路中时，由于其内阻极小，根据欧姆定律可知，其两端的电压几乎为零；而电压表并联使用时，电压不为零。
13.【答案】降低
降低

【解析】[1][2]在潮湿环境下，由于水是导体，皮肤潮湿后，人体皮肤的导电性会增强，人体电阻会降低，当危险电流阈值不变时，由 I=UR 可知，会导致安全电压降低。
14.【答案】2:3
3:2

【解析】[1]若把两电阻串联时，因串联电路中各处的电流相等，由 I=UR 可得，电路中的电流 I=U1R1=U2R2
由上式可得，它们两端的电压之比为 U1U2=R1R2=23
[2]若把两电阻并联在同一电路中，因并联电路中各支路两端的电压相等，所以加在它们两端的电压相等，都等于电源电压 U=I1R1=I2R2
由上式可得，通过它们的电流之比为 I1I2=R2R1=32
15.【答案】12
0.5

【解析】[1]串联电路的总电阻等于各串联电阻之和，因此总电阻 R总=4Ω+8Ω=12Ω
[2]根据欧姆定律 I=UR ，电源电压 U=6V ，总电阻 R总=12Ω ，则电路中的电流 I=UR=6V12Ω=0.5A
16.【答案】变大
横截面积

【解析】[1]由电路图可知，闭合开关S前，电路为R1的简单电路，电流表测通过R1的电流；闭合开关后，两电阻并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，又因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数将变大。
[2]两电阻并联，导体变粗了，相当于增加了导体的横截面积，电路中的总电阻将变小。
17.【答案】串
15

【解析】[1][2]由于电源电压高于灯泡两端的额定电压，由串联电路的电压规律可知，要使灯泡正常工作，应在电路中串联一个电阻；灯泡正常工作时的电压为3V，串联的电阻两端的电压 UR=U-UL=6V-3V=3V
灯泡正常工作时电路中的电流 I=ULRL=3V15Ω=0.2A
串联电阻的阻值 R=URI=3V0.2A=15Ω
18.【答案】右
电压

【解析】[1][2]实验中，将5Ω的电阻更换成10Ω的电阻后，由串联电路分压原理可知，电压表的示数变大；探究的是通过导体的电流与电阻的关系，要保持定值电阻两端的电压不变，因此应增大滑动变阻器两端的电压，由串联分压可知，应增大滑动变阻器接入电路的电阻，即将滑动变阻器的滑片向右移动，使电压表的示数保持不变。
19.【答案】12
180

【解析】[1]如图，两个电阻串联，电压表测量R2的电压，R1两端的电压 U1=U-U2=8V-6V=2V
电路中的电流 I=U1R1=2V4Ω=0.5A
电阻R2的电阻 R2=U2I=6V0.5A=12Ω
[2]1min内电流通过R2做的功 W=U2It=6V×0.5A×60s=180J
20.【答案】40
1.44×108

【解析】[1][2]电能表的最后一位是小数位，因此11月份小江家用电 W=2178.2kW⋅h-2138.2kW⋅h=40kW⋅h
消耗的电能为 W=40kW⋅h=1.44×108J
21.【答案】(1)
(2)

【解析】(1)要用电压表测量灯泡L1两端的电压，电压表应与灯泡L1并联，电路如图
(2)最下面的电表和右侧灯泡串联，若为电压表，则右侧灯泡不能发光，故应为电流表；开关闭合后，中间的电表和右侧的灯并联，若为电流表，则右侧灯泡被短路，故应为电压表，如图
22.【答案】并
B
10.3

【解析】(1)[1]由电路图可知，电压表与电阻R首首相连，尾尾相连，因此属于并联的关系。
(2)[2] A.由于电流表没有示数，则电流表损坏是有可能的，故A不符合题意；
B.如果电压表损坏了，电流照样可以通过电阻，从而使电路中有电流，故B符合题意；
C.两电表的位置互换后，由于电压表的电阻很大，故电路中用乎没有了电流，电流表无示数，故C不符合题意；
D.电源没电，也会使电路中没有电流，则电流表无示数，故D不符合题意。
故选B。
(3)[3]为了减小测量的误差，应该先求三组测量的电阻值，然后再求它们的平均值，即为R的阻值，则 R1=U1I1=Ω ， R2=U2I2=Ω ， R3=U3I3=Ω ， R=R1+R2+R33=11Ω+11Ω+9Ω3=10.3Ω
23.【答案】
断开
0.48
①
因为此时滑动变阻器的电阻超过了滑动变阻器的最大值

【解析】(1)[1]电源电压为3V，故电压表选用小量程与电阻并联，如下图所示：
(2)[2]连接电路过程中，为保护电路，开关必须处于断开状态。
(3)[3]第3次实验时，电流表接入的0∼0.6A，分度值为0.02A，此时指针过了0.4A后4个小格，读数为0.48A。
(4)[4][5]因为两节新干电池串联后的总电压3V，在序号①的数据中，电阻两端电压为0.8V，电路电流为0.16A，此时滑动变阻器的电压为
3V-0.8V=2.2V
滑动变阻器的电阻应为
R= UI = =13.75Ω>10Ω
超过了滑动变阻器的最大值，所以序号①的数据是拼凑的。
24.【答案】一只开关同时控制3盏日光灯，这三盏日光灯应互不影响，独立工作，一盏日光灯坏了，其余两盏日光灯仍然能工作，因此三盏日光灯的连接方式一定是并联的。
【解析】一只开关同时控制3盏日光灯，这三盏日光灯应互不影响，独立工作，一盏日光灯坏了，其余两盏日光灯仍然能工作，因此三盏日光灯的连接方式一定是并联的。
25.【答案】(1)3V
(2)0.2A
【详解】(1)由电路图可知，闭合开关后两电阻并联，电流表测通过电阻R2的电流，示数为0.3A，根据并联电路电压的特点和欧姆定律可知，电源电压为 U=U2=I2R2=0.3A×10Ω=3V
(2)根据并联电路电压的特点和欧姆定律可知，通过R1的电流 I1=U1R1=UR1=3V15Ω=0.2A

【解析】详细答案和解答过程见答案
26.【答案】(1)3V
(2)0.1A
【详解】(1)由电路图可知， L1 与 L2 是并联电路，并联电路中各支路两端的电压相等，且等于电源电压。
已知电源电压为3V，因此灯泡 L1 两端的电压 U1=3V 。
(2)并联电路中，干路电流等于各支路电流之和。已知干路电流(电流表A的示数) I=0.3A ，通过 L1 的电流(电流表 A1 的示数) I1=0.2A ，因此通过 L2 的电流： I2=I-I1=0.3A-0.2A=0.1A

【解析】详细答案和解答过程见答案
27.【答案】串
断路
绝缘体
大

【解析】(1)根据材料描述，新型彩灯在取走任一个灯时整串灯会熄灭，说明彩灯之间是相互影响的，这表明灯泡之间是串联连接。
(2)多年前的彩灯，一个灯泡损坏后整串灯同时熄灭，说明电路断开，电流无法流通，因此电路状态变为断路。
(3)氧化铜涂层在正常情况下需要高电压击穿才能导电，材料中提及“涂有氧化铜的金属丝”在未击穿时起绝缘作用，故属于绝缘体。
(4)新型彩灯一个灯泡损坏后，该灯泡处变为导线，电阻变小，故电路的总电阻变小，因此当其余灯泡发亮时，由 I=UR 可知，电路中的电流变大，即通过小彩灯的电流变大，根据 U=IR 可知，每个灯泡两端的电压变大。
序号
1
2
3
U/V
1.1
2.2
2.7
I/A
0.1
0.2
0.3
实验序号
①
②
③
④
电压U/V
0.8
1.6
2.4
3.0
电流I/A
0.16
0.32
0.60
