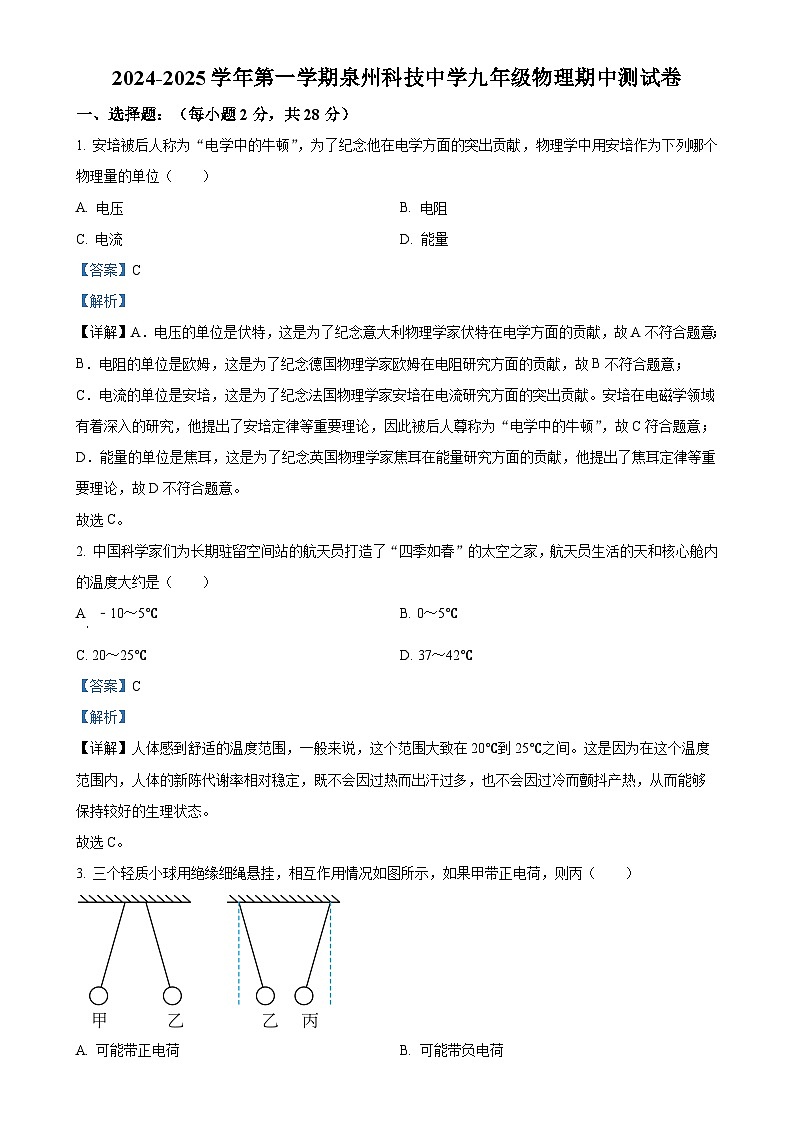

1. 安培被后人称为“电学中的牛顿”，为了纪念他在电学方面的突出贡献，物理学中用安培作为下列哪个物理量的单位（ ）
A. 电压B. 电阻
C. 电流D. 能量
【答案】C
【解析】
【详解】A．电压的单位是伏特，这是为了纪念意大利物理学家伏特在电学方面的贡献，故A不符合题意；
B．电阻的单位是欧姆，这是为了纪念德国物理学家欧姆在电阻研究方面的贡献，故B不符合题意；
C．电流的单位是安培，这是为了纪念法国物理学家安培在电流研究方面的突出贡献。安培在电磁学领域有着深入的研究，他提出了安培定律等重要理论，因此被后人尊称为“电学中的牛顿”，故C符合题意；
D．能量的单位是焦耳，这是为了纪念英国物理学家焦耳在能量研究方面的贡献，他提出了焦耳定律等重要理论，故D不符合题意。
故选C。
2. 中国科学家们为长期驻留空间站的航天员打造了“四季如春”的太空之家，航天员生活的天和核心舱内的温度大约是（ ）
A ﹣10～5℃B. 0～5℃
C. 20～25℃D. 37～42℃
【答案】C
【解析】
【详解】人体感到舒适的温度范围，一般来说，这个范围大致在20℃到25℃之间。这是因为在这个温度范围内，人体的新陈代谢率相对稳定，既不会因过热而出汗过多，也不会因过冷而颤抖产热，从而能够保持较好的生理状态。
故选C。

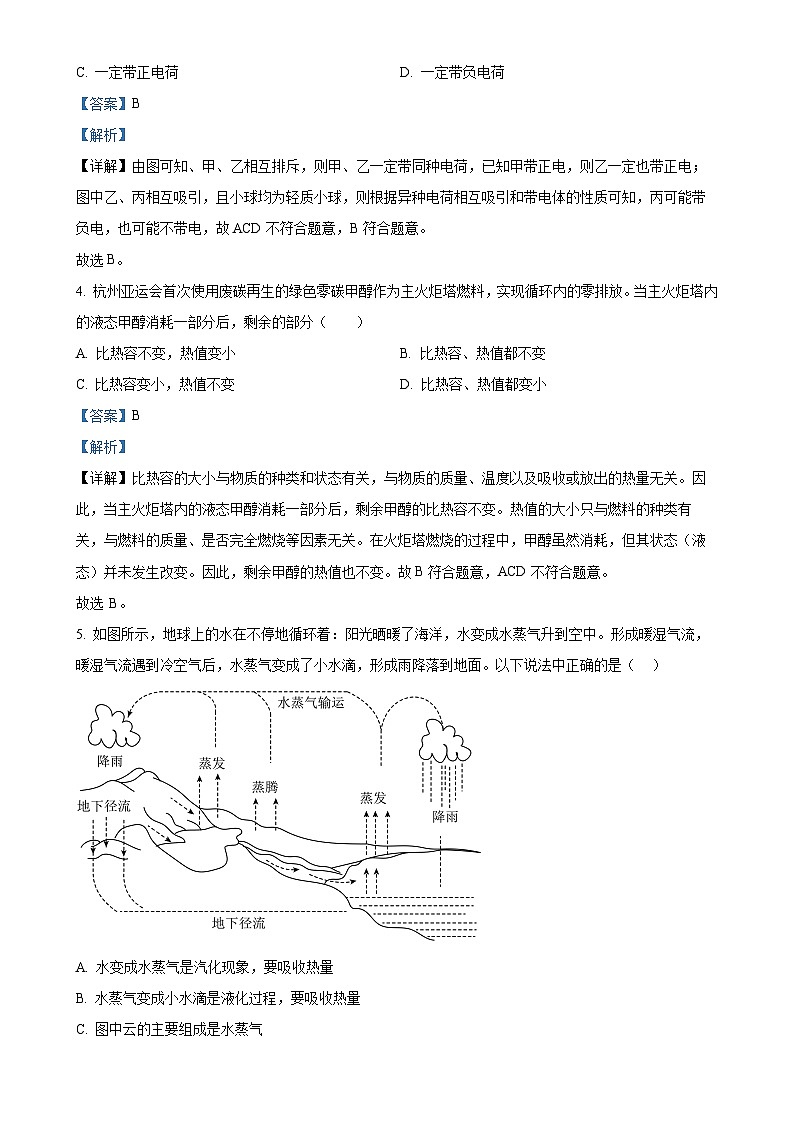

3. 三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果甲带正电荷，则丙（ ）
A. 可能带正电荷B. 可能带负电荷
C. 一定带正电荷D. 一定带负电荷
【答案】B
【解析】
【详解】由图可知、甲、乙相互排斥，则甲、乙一定带同种电荷，已知甲带正电，则乙一定也带正电；图中乙、丙相互吸引，且小球均为轻质小球，则根据异种电荷相互吸引和带电体的性质可知，丙可能带负电，也可能不带电，故ACD不符合题意，B符合题意。
故选B。
4. 杭州亚运会首次使用废碳再生的绿色零碳甲醇作为主火炬塔燃料，实现循环内的零排放。当主火炬塔内的液态甲醇消耗一部分后，剩余的部分（ ）
A. 比热容不变，热值变小B. 比热容、热值都不变
C. 比热容变小，热值不变D. 比热容、热值都变小
【答案】B
【解析】
【详解】比热容的大小与物质的种类和状态有关，与物质的质量、温度以及吸收或放出的热量无关。因此，当主火炬塔内的液态甲醇消耗一部分后，剩余甲醇的比热容不变。热值的大小只与燃料的种类有关，与燃料的质量、是否完全燃烧等因素无关。在火炬塔燃烧的过程中，甲醇虽然消耗，但其状态（液态）并未发生改变。因此，剩余甲醇的热值也不变。故B符合题意，ACD不符合题意。
故选 B。

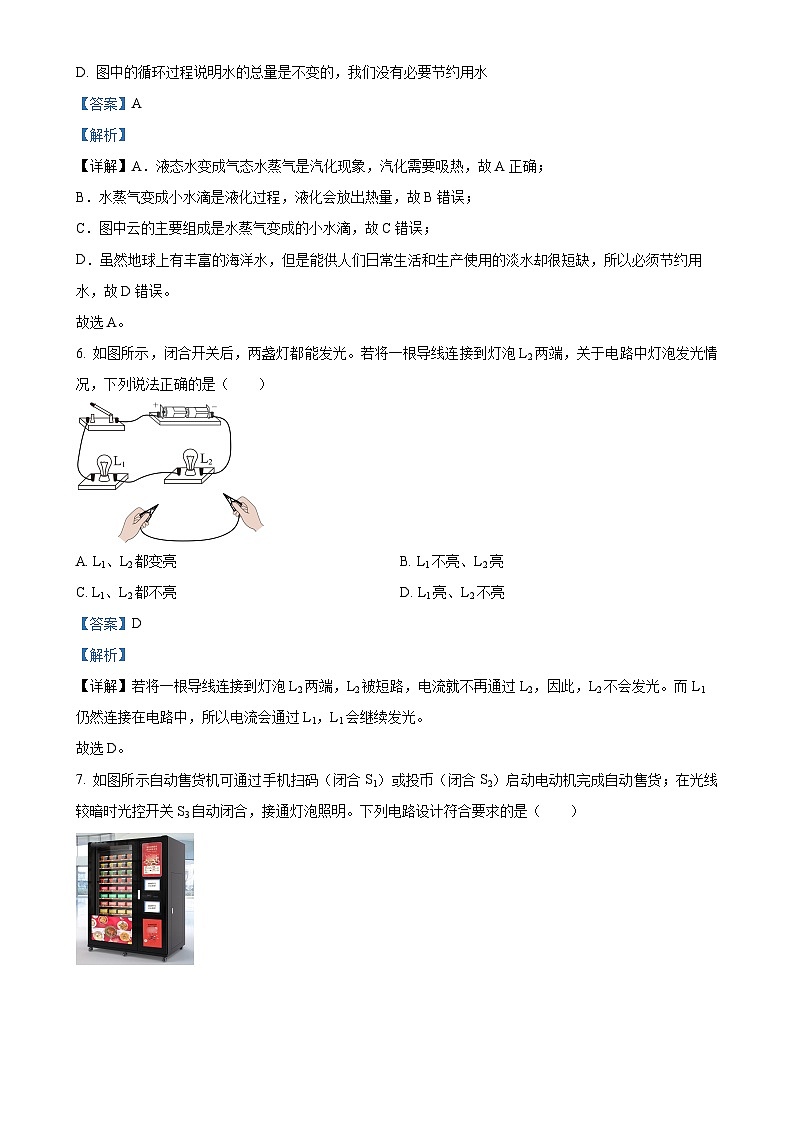

5. 如图所示，地球上的水在不停地循环着：阳光晒暖了海洋，水变成水蒸气升到空中。形成暖湿气流，暖湿气流遇到冷空气后，水蒸气变成了小水滴，形成雨降落到地面。以下说法中正确的是（ ）
A. 水变成水蒸气是汽化现象，要吸收热量
B. 水蒸气变成小水滴是液化过程，要吸收热量
C. 图中云的主要组成是水蒸气
D. 图中的循环过程说明水的总量是不变的，我们没有必要节约用水
【答案】A
【解析】
【详解】A．液态水变成气态水蒸气是汽化现象，汽化需要吸热，故A正确；
B．水蒸气变成小水滴是液化过程，液化会放出热量，故B错误；
C．图中云的主要组成是水蒸气变成的小水滴，故C错误；
D．虽然地球上有丰富的海洋水，但是能供人们日常生活和生产使用的淡水却很短缺，所以必须节约用水，故D错误。
故选A。
6. 如图所示，闭合开关后，两盏灯都能发光。若将一根导线连接到灯泡L2两端，关于电路中灯泡发光情况，下列说法正确的是（ ）
A. L1、L2都变亮B. L1不亮、L2亮
C. L1、L2都不亮D. L1亮、L2不亮
【答案】D
【解析】
【详解】若将一根导线连接到灯泡L2两端，L2被短路，电流就不再通过L2，因此，L2不会发光。而L1仍然连接在电路中，所以电流会通过L1，L1会继续发光。
故选D。
7. 如图所示自动售货机可通过手机扫码（闭合S1）或投币（闭合S2）启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【详解】由题意可知，闭合开关S1或闭合开关S2都能启动电动机，故开关S1和S2应并联共同控制电动机；在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡由光控开关S3控制，且与电动机并联。故B符合题意，ACD不符合题意。
故选B。
8. 如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A. 灯L1与灯L2串联B. 开关只能控制灯L2
C. 电流表测灯L2的电流D. 电流表测灯L1L2的总电流
【答案】C
【解析】
【详解】A．由图知，闭合开关时，两灯泡分别在两条支路，故两灯泡并联，故A错误；
B．如图所示的电路中，开关在干路中，控制整个电路，故B错误；
CD．如图所示的电路中，电流表和灯泡L2串联，因此电流表测的是L2的电流，故C正确，D错误。
故选C。
9. 一位同学为探究串联电路中用电器两端的电压与电源两端电压的关系，连接如图所示电路，电源为两节新干电池，所有器材都完好且连接无误。以下说法正确的是（ ）
A. 闭合开关前，电压表示数为3V
B. 闭合开关后，电压表示数为1.5V
C. 若只将②线由e改接到b，闭合开关后，电压表示数一定为1.5V
D. 若要测量L2两端电压，只需将①线由a改接到b即可
【答案】D
【解析】
【详解】A．闭合开关前，电路未形成闭合回路，则电压表示数为0，故A错误；
B．闭合开关后，电压表与两灯泡并联且与电源并联，1节新干电池电压为1.5V，2节新干电池串联的电压为3V，所以电压表示数为3V，故B错误；
C．若只将②线由e改接到b，此时电压表与灯泡L1并联，则测量的是灯泡L1两端的电压，由于题中未说明灯泡L1和L2规格是否相同，则两灯泡不一定平分电源电压，所以灯泡L1两端的电压不一定是1.5V，故C错误；
D．将①线由a改接到b后，电压表与灯泡L2并联，所以电压表测量的是灯泡L2两端电压，故D正确。
故选D。
10. 小明同学利用冷水（20℃）、热水（80℃）和碎冰块探究“气体液化的条件”时，做了如图所示四种尝试，其中上方烧杯底部会出现小水珠的有（ ）

A. 只有图 a 中会出现B. 只有图 b 中会出现
C. 图 c 和图 d 中会出现D. 图 a、图 c 和图 d 中会出现
【答案】D
【解析】
【详解】由于任何温度下都会发生蒸发现象，所以冷水和热水都会汽化成水蒸气，当水蒸气遇冷放热会液化成小水滴，所以a中热水蒸气碰到装冷水的烧杯底会放热液化成小水滴；b中冷水蒸气碰到装热水的烧杯底不会放热，所以不会液化成小水滴；c中热水蒸气碰到装碎冰的烧杯底会放热液化成小水滴；d中冷水蒸气碰到装碎冰的烧杯底会放热液化成小水滴；综上所述，图 a、图 c 和图 d 中上方烧杯底部会出现小水珠，故D符合题意；ABC不符合题意。
故选D。
11. 如图所示的电路是一种声光报警电路的示意图，当开关和同时闭合时，会出现的现象是（ ）
A. 灯不亮，铃响B. 灯亮，铃响
C. 灯亮，铃不响D. 灯不亮，铃不响
【答案】A
【解析】
【详解】开关S1和S2都闭合时，电路发生局部短路，即灯泡短路，电流不再通过灯泡；故灯泡不亮，但电铃仍工作。故A符合题意，BCD不符合题意。
故选A。
12. 在图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱连接（ ）
A. M接C、N接DB. M接A、N接BC. M接A、N接DD. M接C、N接B
【答案】C
【解析】
【详解】滑片向右移动，电流表示数减小；说明滑片向右移动时接入电路的阻值变大，所以应将M接A，N接C或D，或者M接C，N接A，故C符合题意，ABD不符合题意。
故选C。
13. 如图所示电路，下列分析正确的是（ ）
A. 只闭合S1时，L1发光L2不发光，A1测L1电流
B. 闭合Sl、S2时，L1、L2短路，都不发光
C. 只闭合S2时，Ll发光、L2不发光，A2测Ll电流
D. 闭合S1、S2时，L1、L2并联，A1、A2示数相等
【答案】A
【解析】
【详解】A．由电路图知道，当只闭合S1 时，只有电流表A1 与L1连入电路工作，则L1发光L2不发光，A1测L1电流，故A正确；
BD．当闭合S1、S2时， L1、L2并联，A1 在L1支路上测L1支路的电流，A2 在L2支路上测L2支路的电流，两灯均能发光，题中并没有说两灯规格一样，所以两灯的电流不一定相等，故BD错误；
C．当只闭合S2 时，由于干路上的S1断开，则整个电路处于开路状态，L1、L2都不发光，故C错误；
故选 A。
14. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后一盏灯熄灭，另一盏灯亮，且只有一只电表的示数变大。下列判断正确的是（ ）
A. L1短路，电压表示数变小B. L1开路，电流表示数变大
C. L2短路，电压表示数变小D. L2开路，电压表示数变大
【答案】C
【解析】
【详解】由图知，两灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
A．若L1短路，变为灯泡L2的基本电路，此时电压表测量电源电压，即电压表示数变大，故A错误；
B．若L1开路，则整个电路断路，电路中的电流为零，两表示数均为零，故B错误；
C．若L2短路，此时灯L2熄灭，灯L1亮，电路为灯泡L1的基本电路，电压表被短路，因此电压表示数为0，电路总电阻减小，电路中电流变大，电流表示数变大，故C正确；
D．若L2开路，则电路中的电流为零，此时电压表与L1串联，电压表测电源电压，因此电压表示数增大，但两灯都会熄灭，与题意不符，故D错误。
故选C。
二、填空题：（每空1分，共12分）
15. 我国将发展新能源汽车列入七大战略性新兴产业之中，其中发展电动汽车是节能减排的重要举措。利用充电桩给电动汽车充电时，电动汽车的电池相当于电路中的______（填“电源”或“用电器”）。充电桩有快充与慢充之别，“快充”的充电电缆更粗，其电阻更______。
【答案】 ①. 用电器 ②. 小
【解析】
【详解】[1]在给新能源汽车充电时，汽车的电池消耗电能，所以相当于电路中的用电器。
[2]根据电阻的影响因素，导体的电阻与其长度成正比，与其横截面积成反比。因此，在材料相同、长度相同的情况下，横截面积更大的导体（即更粗的电缆）其电阻会更小。故“快充”的充电电缆电阻更小。
16. 我国将发展新能源汽车列入七大战略性新兴产业之中，其中发展电动汽车是节能减排的重要举措。电动汽车行驶时，电动机将大部分电能转化为______能，为防止电动机温度过高，采用液冷方式降温，这是通过______的方式改变内能。
【答案】 ①. 机械 ②. 热传递
【解析】
【详解】[1]电动机是电动汽车的核心部件，它负责将电能转化为机械能，从而驱动汽车行驶。
[2] 为了防止电动机在工作过程中温度过高，需要采取降温措施。题目中提到采用液冷方式降温，这种方式是通过热传递来改变电动机的内能。具体来说，液冷系统中的冷却液会吸收电动机产生的热量，然后通过循环将热量带走，从而达到降温的目的。
17. 我国将发展新能源汽车列入七大战略性新兴产业之中，其中发展电动汽车是节能减排的重要举措。电动汽车充电站的一排充电桩是______联。充电桩有较好地防水保护功能，是为了防止线路过于潮湿出现______现象。
【答案】 ①. 并 ②. 短路
【解析】
【详解】[1]充电桩之间可以单独工作，因此是并联的。
[2]正常情况下，生活中的水是导体，充电桩有较好的防水保护功能，是为了防止线路过于潮湿出现短路现象。
18. 东汉王充所著《论衡》中有，“云雾，雨之征也，夏则为露，冬则为霜，温则为雨，寒则为雪”。其中“露”是空气中的水蒸气遇冷___________成的小水滴（填物态变化名称），“霜”和“雪”的形成过程伴随着___________热量。
【答案】 ①. 液化 ②. 放出
【解析】
【详解】[1]露水的形成是因为空气中的水蒸气遇冷液化成小液滴，从而形成了“露”。
[2]“霜”和“雪”的形成都是因为空气中的水蒸气遇冷凝华成小冰晶，凝华放热。
19. 小明将塑料尺在头发上擦一擦后再靠近小纸屑，小纸屑“粘”到了塑料尺上，这是因为带电体___________，再将塑料尺靠近头发，头发“粘”到塑料尺上（如图所示），这是因为塑料尺和头发带上了___________电荷（选填“同种”或“异种”）。
【答案】 ①. 能吸引轻小物体 ②. 异种
【解析】
【详解】[1]头发和塑料尺摩擦后，塑料尺带上了电荷，而带电体可以吸引轻小物体，所以小纸屑“粘”到了塑料尺上。
[2]由于头发和塑料尺束缚电子的能力不同，所以当塑料尺与头发摩擦后会带上异种电荷，由于异种电荷相互吸引，所以头发“粘”到塑料尺上。
20. 小灯泡的图像如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关，电流表的示数为0.2A；再闭合开关时，电流表的示数为0.25A。则电源电压为______V；定值电阻R的阻值为______Ω。
【答案】 ①. 2.5 ②. 5
【解析】
【详解】[1]由图得，两开关均闭合时，灯泡独自工作，此时电流表示数为0.25A，由图像的，灯泡此时电压为2.5V，则电源电压为2.5V。
[2]当只闭合开关S1时，R与L串联，电流表测量电路电流，示数为0.2A，由图像得，此时L 的电压为1.5V，此时定值电阻R的电压为
由欧姆定律得，定值电阻R的阻值为
三、作图题：（每小题2分，共4分）
21. 按照如图所示的电路，用笔画线表示导线，将图乙所示的实物图补充完整。
【答案】
【解析】
【详解】根据电路图知道，两灯泡并联，开关S1在干路上，S2控制L2支路，实物电路的连接如图：
22. 如图所示，请在右边的方框内画出它的电路图。
【答案】
【解析】
【详解】首先，需要观察给出的实物电路图，明确各个元件之间的连接方式。从电源开始，我们可以看到电源的正极连接了一个开关S，这是电路的总开关，控制着整个电路的通断。电流表A1用于测量干路电流，电流表A1之后，电路分为两条支路。一条支路直接连接了一个灯泡L2回到电源的负极，形成了一条简单的支路。另一条支路则稍微复杂一些，它首先连接了一个开关S1，又连接了灯泡L1和电流表A2，然后回到电源的负极。电路图如图所示：
四、简答题：（4分）
23. 中国铸币发展史源远流长，如图所示，“钱范”是古代铸造钱币所用的模具，由正、背两块组成，内部均刻有图文。铸币时，合上正、背两块，将液态金属灌入其内，待液态金属凝固后取出，即可得到金属钱币。下表提供两种材料在1个标准大气压下的熔点，请回答：
（1）已知铜的熔点为1083℃，若想复刻铸造纯铜钱币，应选择表中哪种材料制作“钱范”？
（2）根据所选“钱范”的材料，写出所灌注铜液的温度不能超过多少摄氏度？
（3）请用物理知识解释你回答（1）（2）问的原因。
【答案】（1）铁 （2）1525℃ （3）见解析
【解析】
【小问1详解】
由表中数据可知，铝的熔点为660℃，铁的熔点为1525℃，而铜的熔点为1083℃，因此若用铝制作“钱范”，当铜水倒入时，“钱范”将会熔化，不能达到铸造的目的，因此应选用铁制作“钱范”。
【小问2详解】
因选用铁制作“钱范”，铁的熔点为1525℃，因此所灌注铜液的温度不能超过1525℃，因为如果超过1525℃，则高于铁的熔点，会导致“钱范”将会熔化，不能达到铸造的目的。
【小问3详解】
晶体熔化时需要温度达到熔点，且持续吸热，用来做模具的材料的熔点要高于铜的熔点，以避免在倒入铜液时，模具先熔化。
五、实验题：（每空1分，共32分）
24. 在“探究并联电路电流特点”的实验中，小华设计了如图1所示的电路进行实验。
（1）连接电路时，开关应处于______状态；
（2）闭合开关，小华发现：电流表指针向左边没有刻度的地方偏转，其原因是：______；
（3）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程。闭合开关，测得A、B、C三处的电流分别为0.48A、0.24A、0.24A。为了______，接下来应更换多组______（选填“相同”或“不同”）规格的灯泡重复实验；
（4）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是______（写出关系式，电流分别用IA、IB、IC表示）；
（5）小华在某次实验时，测得C处电流IC为0.3A，观察到A处电流表指针位置如图2所示，则A处电流大小为______A，B处电流大小为______A。
【答案】（1）断开 （2）电流表正负接线柱接反了
（3） ①. 得出普遍规律 ②. 不同
（4）
（5） ①. 0.8 ②. 0.5
【解析】
小问1详解】
连接电路时，为了保护电路中的元件，开关应处于断开状态。
【小问2详解】
闭合开关，小华发现电流表指针向左边没有刻度的地方偏转，这说明电流表的正负接线柱接反了，因为正常情况下，电流应该从电流表的正接线柱流入，从负接线柱流出，如果接反了，指针就会向反方向偏转。
【小问3详解】
[1][2]实验中，为了得出普遍规律，避免偶然性，需要更换多组不同规格的灯泡重复实验，这样可以观察到在不同条件下并联电路电流的特点。
【小问4详解】
分析实验数据可得：在并联电路中，干路电流等于各支路电流之和，用字母表示就是
【小问5详解】
小华在某次实验时，测得C处电流IC​为0.3A，观察到A处电流表指针位置，由于A处是干路，电流应该比支路电流大，所以A处电流表应该选择大量程，即0∼3A，每一个小格代表0.1A，所以A处电流大小为0.8A，根据并联电路电流的特点，B处电流大小为
25. “观察水沸腾”的实验：
（1）如图甲所示装置，其中错误之处是______；
（2）图乙是滋滋同学在实验某时刻观察到的温度计的示数，此时水的温度是______℃；
（3）滋滋、润润两同学虽然选用的实验装置完全相同，但将水加热到沸腾用的时间不同，他们绘制的温度随时间变化的图象如图丙所示。分析图象可知：水的沸点是______。滋滋从给水加热到水沸腾，所用时间较长的原因是______；
（4）观察图丁中烧杯内壁a、b两处，可以发现______处出现水珠较多，这是因为该点的温度较______；
（5）如图所示，大试管和小试管里都装有水，将三支大试管中的水加热，使之保持沸腾，则大试管中的水不断沸腾的过程中，图中小试管中的水会沸腾的是______。
A. B. C.
【答案】（1）温度计的玻璃泡接触烧杯的底部
（2）92℃ （3） ①. 99℃ ②. 水的初温低
（4） ①. a ②. 低
（5）C
【解析】
【小问1详解】
由图甲可知，温度计触碰到了容器底部，会导致温度计的温度值比水温实际温度高，导致实验结果不准。
【小问2详解】
]由图乙可知，温度计的分度值为1℃，所以温度计的示数为92℃。
【小问3详解】
[1][2]由图丙可知，水的沸点是99℃，由图丙可知，因为滋滋所用的水，初温较低，所以滋滋从给水加热到水沸腾，所用时间较长。
【小问4详解】
[1][2]观察图丁中烧杯内壁a、b两处，可以发现a处出现的水珠较多，这是因为该点的温度较低，水蒸气更容易液化。
【小问5详解】
水沸腾需要同时满足达到沸点和继续吸热两个条件，缺一不可。要使小试管中的水沸腾，就需要让大试管中的水的沸点提高，增加气压可以使水的沸点提高，C图通过密闭加热可以增加大试管中的气压，提高水的沸点，故C符合题意，AB不符合题意。
故选C。
26. 在探究串联电路中电压规律的实验中，小明同学将小灯泡L1、L2串联后接到电源上，如图甲所示。
（1）闭合开关S前，发现电压表指针偏转如图乙所示，原因可能是______；
（2）在测量L2两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表______；
A. 超过电压表量程B. 指针反偏C. 正确测出灯泡L2两端的电压
（3）在实验中，发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是______；
（4）小明改变电源电压和小灯泡进行三次实验，测量的数据分别如表。第3次实验BC间的电压值如图丙所示，为______V。在分析数据时小明发现，第二组的实验数据结论和其他两组不一样，小明分析该组数据后发现有一个数据记录错误。错误的数据是造成这一错误的原因可能是______。
【答案】（1）电压表未调零
（2）B （3）两灯的规格不同
（4） ①. 2.5 ②. 读错量程
【解析】
【小问1详解】
闭合开关S前，电压表的指针反向偏转如图乙，说明电压表未调零。
【小问2详解】
图甲，电压表A点接正接线柱，B点接负接线柱，若电压表B接点不动，断开A接点改接到C接点上，就会出现B点接电压表负接线柱，C点接电压表正接线柱，导致电压表正负接线柱接反，电流从负接线柱流入，所以电压表指针会反偏，故B符合题意，AC不符合题意。
故选B。
【小问3详解】
两个串联的灯泡通过的电流是相等的，当两灯的规格不同时，电阻值不同，在电流相同时，分压不同，则亮度不同。
【小问4详解】
[1][2]图丙，电压表是小量程接入，分度值是0.1V，示数是2.5V，AC间的电压是电源电压，所以AB间的电压不可能大于电源电压，即不可能是5.0V，可能的原因是读错量程，应按照小量程读数，所以正确的数据为1.0V。
27. 为了探究做功与物体内能变化的关系，某小组同学利用气压式喷雾器、数字式温度计、小叶轮等进行实验，如图所示。
【提出问题】做功与物体内能的变化存在怎样的关系？
【制订计划与设计实验】
图甲先用温度计测出气压式喷雾器内气体的温度。
图乙关闭喷嘴处的阀门，接着用手按压活塞快速打气，并用温度计测出喷雾器内部气体的温度。
图丙打开喷嘴处的阀门，迅速放出壶内一部分气体，并用温度计测出喷雾器内部气体的温度。
（1）【分析与论证】该实验通过______的变化间接反映气体内能的变化；
（2）用手按压活塞快速打气，喷雾器内气体温度升高，发生的能量转化是______；
（3）打开喷嘴处的阀门，迅速放出喷雾器内一部分气体时，喷雾器前的小风扇转动，再次发生能量转化。喷雾器内温度降低，喷雾器内气体内能______；
（4）【实验结论】比较甲、乙两图可知：外界对气体做功，气体内能______；
（5）比较______两图可知：气体对外界做功，气体内能______。
【答案】（1）温度计示数
（2）机械能转化为内能
（3）减小 （4）增大
（5） ①. 甲、丙 ②. 减小
【解析】
【小问1详解】
在该实验中，由于气体的内能不易直接测量，因此通过温度计示数的变化来间接反映气体内能的变化。当气体内能增大时，其温度会升高，温度计示数也会相应增大；反之，当气体内能减小时，其温度会降低，温度计示数也会相应减小。
【小问2详解】
用手按压活塞快速打气时，活塞对喷雾器内的气体做功，将机械能转化为气体的内能，因此喷雾器内气体的温度升高。
【小问3详解】
打开喷嘴处的阀门，迅速放出喷雾器内一部分气体时，由于气体对外做功（即气体推动喷雾器前的小风扇转动），其内能会减小，温度也会相应降低。
【小问4详解】
比较甲、乙两图可知，甲图中喷雾器内气体的初始温度较低，乙图中用手按压活塞快速打气后，喷雾器内气体的温度升高。这说明外界对气体做功（即活塞对气体做功），气体内能增大。
【小问5详解】
比较甲、丙两图可知，甲图中喷雾器内气体的初始温度较高，丙图中打开喷嘴处的阀门迅速放出喷雾器内一部分气体后（即气体对外界做功），喷雾器内气体的温度降低。这说明气体对外界做功时，其内能会减小。
28. “如何才能快速解冻从冰箱拿出来的冻肉呢？”项目式学习小组查阅资料后利用冰块、食用盐进行模拟实验。
【器材准备】易拉罐3个、温度计3根，搅拌棒1根，食盐1包、适量的﹣15℃冰块、托盘天平和秒表。
【进行实验】步骤1：一号易拉罐放适量质量碎冰块，不放食盐，用搅拌棒搅拌；
步骤2：二号易拉罐放质量相同碎冰块，放少量食盐，用搅拌棒搅拌；
步骤3：三号易拉罐放质量相同碎冰块，放较多的食盐，用搅拌棒搅拌；
（1）分别在步骤1、2、3中记录碎冰熔化时的______、______、观察易拉罐内冰块有什么变化；
（2）冰熔化时，易拉罐内的冰处于______状态，温度______；
（3）实验过程中，小组发现易拉罐外壁有小水珠，这是水蒸气______形成的；【进行实验搜集证据】实验收集的数据和现象如下表：
（4）【分析论证】由表中数据可知，加入食盐可以______（“降低”或“升高”）冰的熔点。
【答案】（1） ①. 温度 ②. 时间
（2） ①. 固液共存 ②. 不变
（3）液化 （4）降低
【解析】
【小问1详解】
在探究冰熔化的实验中，需要记录的关键信息包括熔化的温度和熔化所需的时间。这两个参数能够反映冰熔化的速率和所需的热量。同时，也要观察易拉罐内冰块的变化，如冰块的大小、形状等，以判断熔化的进程。因此，步骤1、2、3中需要记录碎冰熔化时的温度和时间，并观察易拉罐内冰块的变化。
【小问2详解】
冰在熔化过程中，会经历固液共存的状态。即冰块部分熔化，部分仍为固态。在这个过程中，虽然冰在吸收热量，但其温度会保持不变，直到全部熔化为止。因此，冰熔化时，易拉罐内的冰处于固液共存状态，温度不变。
【小问3详解】
实验过程中，小组发现易拉罐外壁有小水珠。这是因为空气中的水蒸气在遇到冷的易拉罐壁时，会放热并液化成小水珠。这是物态变化中的液化现象。
【小问4详解】
分析表中数据可知，随着加入食盐量的增加，冰熔化的温度逐渐降低。这说明加入食盐可以降低冰的熔点。因此，由表中数据可得出的结论是：加入食盐可以降低冰的熔点。
六、计算题：（6+6+8，共20分）
29. 某团队在海拔3000多米的高山上野营时，使用铁锅烧水，他们发现把体积为2kg的水从10℃加热到85℃时，共消耗了0.5kg的干木柴。（c水=4.2×103J/(kg·℃)，q=1.2×107J/kg，）求：
（1）干木柴完全燃烧放出的热量。
（2）水吸收的热量。
（3）铁锅烧水的效率。
【答案】（1）6×106J
（2）6.3×105J （3）10.5%
【解析】
【29题详解】
干木柴完全燃烧放出的热量
【30题详解】
水吸收的热量
【31题详解】
铁锅烧水的效率为
30. 如图所示，电源两端电压U保持不变。定值电阻R1的阻值为3Ω，定值电阻R2 的阻值为9Ω。当开关S闭合时，电压表示数为3 V。求：
（1）电流表的示数；
（2）定值电阻R2两端的电压U2;
（3）电源电压U。
【答案】（1）1A （2）9V
（3）12V
【解析】
【小问1详解】
两个电阻串联，电压表测量定值电阻R1电压，电流表的示数
【小问2详解】
定值电阻R2两端的电压
【小问3详解】
电源电压
31. 如图甲所示为某活动小组自制肺活量测试仪的原理图，如图乙人体吹出的气体使波纹鼓胀大，，进而推动滑片P。如图丙为肺活量V和滑动变阻器RP的曲线，该测试仪所能测量的最大肺活量V=4500mL。为使用安全，所采用的是9V电源，定值电阻R=15Ω。求：
（1）不吹气时，滑动变阻器Rp的阻值为多少，闭合开关，电流表的示数为多少A；
（2）小明测试时的肺活量为3000mL时，电流表的示数；
（3）把电流表的刻度改成相应的肺活量数值，当原电流表的示数为0.18A刻度时，肺活量为多少mL？模仿如图所示标记，请在电流表表盘上标出肺活量为V=0mL及V=3000mL的位置。
【答案】（1）0，0.6A
（2）0.2A （3）3500mL；
【解析】
【小问1详解】
由图乙知，定值电阻R与滑动变阻器串联，由图丙知，不吹气时，滑动变阻器接电路的电阻为0，电流表示数为
【小问2详解】
小明测试时的肺活量为3000mL时，由图丙知滑动变阻器此时接入阻值为30Ω，电流表的示数为
【小问3详解】
当原电流表的示数为0.18A刻度时，滑动变阻器的阻值为
由图丙知此时肺活量为3500mL。
肺活量为0mL，电流表示数为0.6A，肺活量为3000mL，电流表示数为0.2A，在图上表示为：
材料
熔点t/℃
铝
660
铁
1525
次数
AC间的电压/V
AB间的电压/V
BC间的电压/V
1
1.4
0.7
0.7
2
2.8
5.0
1.7
3
4.0
1.4
实验步骤
熔化时温度计示数/℃
熔化时间/min
1
0
10
2
﹣5
7
3
﹣10
5
