友情提示：所有答案必须填写到答题卷相应的位置上！
一、选择题（本题共 14 小题，每小题 2 分，共28 分。每小题只有一个选项是正确的，错选、多选和不选均得 0 分）
1. 图所示的四位科学家中，发明了世界上第一个化学电池是（ ）
A. 法国的安培B. 德国的欧姆
C. 意大利的伏特D. 英国的焦耳
2. 下列数据与生活实际相符的是（ ）
A. 家庭电路的电压一般为380 VB. 洗澡时淋浴的适宜水温为60 ℃
C. 电热水壶的电功率约100 WD. 空调正常工作的电流约为5 A
3. 学校开展“给父母送上一道家常菜”为主题的劳动实践教育活动。小爱在妈妈指导下走进厨房进行劳动实践，她发现厨房里涉及到很多物理知识。下列说法正确的是（ ）
A. 冰箱冷冻室取出的排骨表面的“白霜”，是凝华形成的冰晶
B. 排骨汤煮沸后冒出大量的“白气”，是汽化形成的水蒸气
C. 排骨煮越久越酥烂，说明加热时间越长水的沸点越高
D. 排骨煮越久越酥烂，说明排骨和水含有的热量越来越多

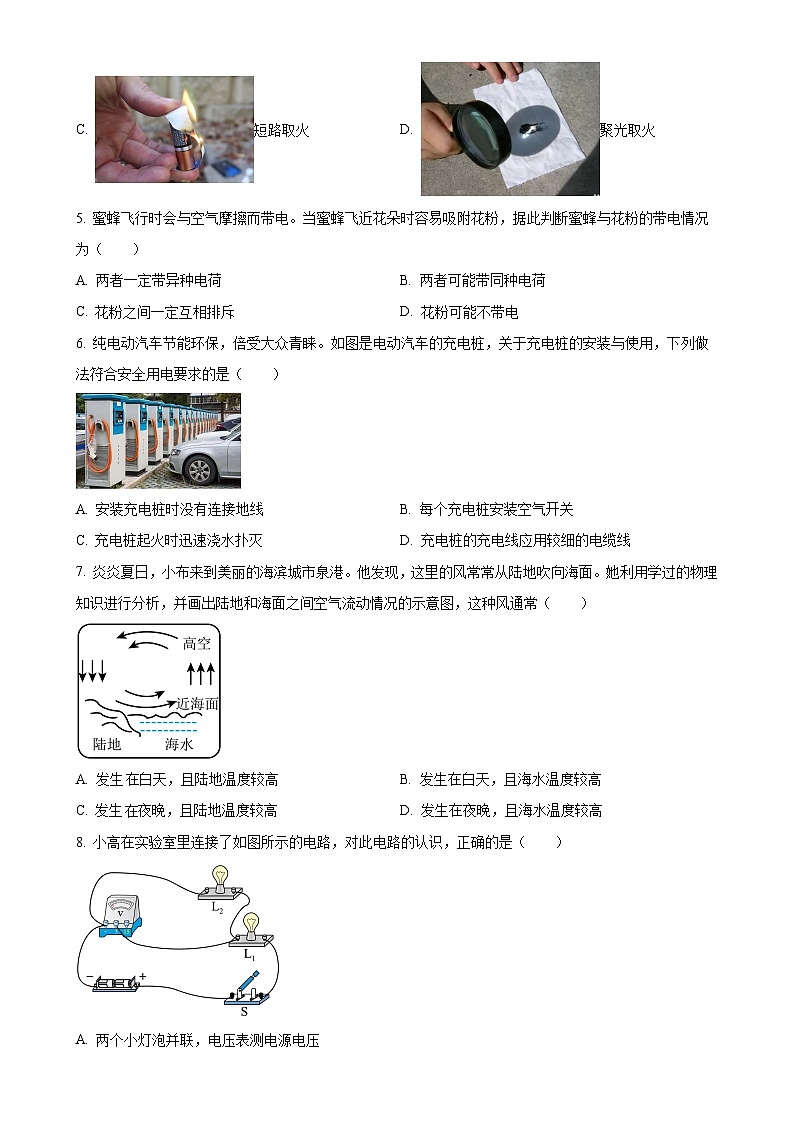

4. 下图的四种取火方式中，通过热传递改变物体内能的是（ ）
A. 钻木取火B. 火柴取火
C. 短路取火D. 聚光取火
5. 蜜蜂飞行时会与空气摩擦而带电。当蜜蜂飞近花朵时容易吸附花粉，据此判断蜜蜂与花粉的带电情况为（ ）
A. 两者一定带异种电荷B. 两者可能带同种电荷
C. 花粉之间一定互相排斥D. 花粉可能不带电
6. 纯电动汽车节能环保，倍受大众青睐。如图是电动汽车的充电桩，关于充电桩的安装与使用，下列做法符合安全用电要求的是（ ）
A. 安装充电桩时没有连接地线B. 每个充电桩安装空气开关
C. 充电桩起火时迅速浇水扑灭D. 充电桩的充电线应用较细的电缆线
7. 炎炎夏日，小布来到美丽的海滨城市泉港。他发现，这里的风常常从陆地吹向海面。她利用学过的物理知识进行分析，并画出陆地和海面之间空气流动情况的示意图，这种风通常（ ）
A. 发生白天，且陆地温度较高B. 发生在白天，且海水温度较高
C. 发生夜晚，且陆地温度较高D. 发生在夜晚，且海水温度较高
8. 小高在实验室里连接了如图所示的电路，对此电路的认识，正确的是（ ）
A. 两个小灯泡并联，电压表测电源电压

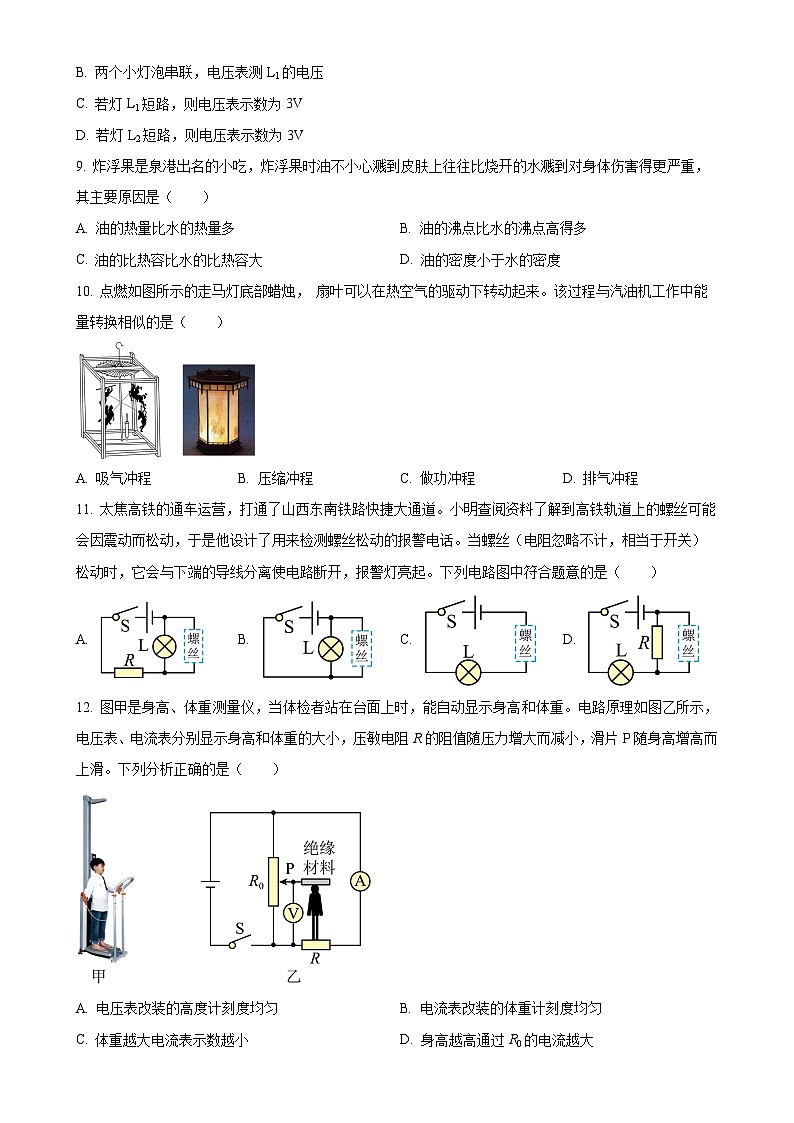

B. 两个小灯泡串联，电压表测L1的电压
C. 若灯L1短路，则电压表示数为3V
D. 若灯L2短路，则电压表示数为3V
9. 炸浮果是泉港出名的小吃，炸浮果时油不小心溅到皮肤上往往比烧开的水溅到对身体伤害得更严重，其主要原因是（ ）
A. 油的热量比水的热量多B. 油的沸点比水的沸点高得多
C. 油的比热容比水的比热容大D. 油的密度小于水的密度
10. 点燃如图所示的走马灯底部蜡烛， 扇叶可以在热空气的驱动下转动起来。该过程与汽油机工作中能量转换相似的是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
11. 太焦高铁的通车运营，打通了山西东南铁路快捷大通道。小明查阅资料了解到高铁轨道上的螺丝可能会因震动而松动，于是他设计了用来检测螺丝松动的报警电话。当螺丝（电阻忽略不计，相当于开关）松动时，它会与下端的导线分离使电路断开，报警灯亮起。下列电路图中符合题意的是（ ）
A. B. C. D.
12. 图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重的大小，压敏电阻R的阻值随压力增大而减小，滑片P随身高增高而上滑。下列分析正确的是（ ）
A. 电压表改装的高度计刻度均匀B. 电流表改装的体重计刻度均匀
C. 体重越大电流表示数越小D. 身高越高通过R0的电流越大
13. 图甲所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示。下列正确的是（ ）
A. 电源电压为5VB. R0的阻值为10Ω
C. R=5Ω时，其功率最大D. R=15Ω时，电路消耗的功率为1.6W
14. 在如图所示的电路中，M为电子集成元件，其电阻与两端所加的电压成正比（即 ，式中K为常数）且遵循欧姆定律，R为定值电阻，电源为电压可调的电源。现闭合开关S，增加电源电压。下列说法不正确的（ ）
A. 电阻R两端的功率变大B. 电子元件M的电阻变大
C. 电子元件M两端电压变大D. 通过电子元件M的电流不变
二、选填空题（每空1分，共12 分）
15. 现在许多宾馆都利用房卡取电，如图所示．只有把房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于家庭电路中的______，房间里各用电器之间是____联的．
16. 有一款USB迷你型小风扇，说明书上标有“6V；3W”字样，电动机线圈电阻为0.1。则小风扇正常工作时通过线圈的电流是_____A，通电1min电流通过电动机线圈产生的热量为______J。
17. 如图所示是电解水实验原理图，蓄电池在向外供电时把 _______能转化为电能。增强水的导电性，通常向水中加少量的NaOH。在闭合开关的瞬间，溶液中的Na⁺移动方向是从C 到D，则蓄电池的B端是________极。
18. 小夏一家假期外出旅游，家中只有一个网络摄像头和一个路由器在工作，其实际功率分别为5W和15W。出发和回家时，电能表示数如图所示，这段时间内小夏家消耗电能___________，小夏一家外出___________h。（电路其它元件损耗电能不计）

19. 图为某种灯泡的电流I与电压U 的关系图象，若有6只这种灯泡串联接在电压为6V的电源上，通过灯泡的电流为________A；若把一只这种灯泡与一电阻并联接在电压为6V的电源上，总电流为1.5A，则通过该电阻的电流为________A。
20. 某手机电池容量为4200 mAh，，电池电压为3.7 V。用一个标有“输出5 V 4 A”的快速充电器，将手机电池从零电量充满。充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
三、作图题（每道2分，共4分）
21. 如图所示电路中，甲、乙是两只电表，闭合开关后，两灯均能发光，断开开关后，两灯均不亮。请在圆圈内填入电流表或电压表的代表符号。
22. 如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。
四、简答题（共4分）
23. 静电喷涂的原理如图所示，使被喷涂的工件带正电，静电喷枪通电后可以使涂料微粒带上负电，当涂料喷出后，会形成分散的雾状，然后会均匀分布到被喷涂的工件上。请你分析回答下列问题：
（1）涂料喷出后，为什么会形成分散的雾状？然后还能喷到工件上？
（2）为什么夏天工作时，现场能闻到更浓涂料的味道？
五、实验题（共30分）
24. 探究液体在沸腾前后温度变化的特点，实验装置如图甲。取质量相等的水和盐水分别放入两个相同的烧杯中，用相同的酒精灯同时加热，根据实验数据，绘制温度随时间变化的图像，如图乙：
（1）在调整铁圈高度时，______（选填“需要”或“不需要”）点燃酒精灯；
（2）分析图乙中水的图线可知：水在沸腾过程中，温度______，水的沸点是______ ℃。推断当时实验室的气压 ______一个标准大气压；
（3）对比图乙中两条图线可知，选用______煮蛋可以更快地将蛋煮熟。
25. 利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”。

（1）在两烧杯中分别装入_________相同且_______相等的沙子和水。
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为_____℃。根据实验数据绘制成温度与时间的关系图象，如图丙所示；
（3）实验中，是通过比较_______________来间接反映沙子和水吸收的热量；
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是______；若使两者升高相同的温度，则_______吸收的热量较多，由此可见，________的比热容较大。
26. 小卫同学用图 乙的电路图探究“电流与电阻的关系”，实验中所用的定值电阻分别是5Ω、10Ω、15Ω、20Ω、30Ω，电源为5节新干电池串联，滑动变阻器“30Ω，1A”。
（1）闭合开关后，电流表指针偏到零刻度线左边，如图甲，原因是 _____________。
（2）连接正确后，开始实验5Ω电阻接入电路，调节滑动变阻器使电压表示数为3V，记下电流表示数。把5Ω的定值电阻换成10Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向___端移动，此时他眼睛应注意观察___表。
（3）同组的两个同学先后进行实验，并作出 Ⅰ-R图象如图所示，______图象（选填“甲”或“乙”）实验操作中符合要求。
（4）按照上述正确的一组数据继续探究，当接入的定值电阻为10Ω时，滑动变阻器接入阻值为R1，若接入20Ω电阻时滑动变阻器接入阻值为R2，则_________
（5）小卫换用30Ω的定值电阻继续进行实验，发现无论怎样移动滑片电压表示数都____3V（选填“大于”、“等于”或“小于”）。为了能够利用已有数据继续完成实验，他至少应该拆掉______节干电池。
27. 在“测小灯泡的电功率”实验中，小灯泡额定电压为2.5V。
（1）用笔画线代替导线，将图甲电路补充完整（要求：向左移动滑动变阻器的滑片P时电流表示数变小；导线不交叉）；
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表指针明显偏转，造成这一现象的原因可能是 ；
A. 电流表断路B. 小灯泡短路C. 小灯泡断路D. 滑动变阻器短路
（3）移动滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定电流为_____A，小灯泡正常发光时的电阻为_______Ω，小灯泡的额定功率为____W；
（4）实验时，小爱组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了如图丙的电路来测额定电压为U额的小灯泡L的额定功率，操作步骤如下：
①闭合S0，开关S接1，移动滑动变阻器滑片，使电压表示数为 _____；
②保持滑片位置不变，开关S接2，记下电压表示数U，则小灯泡额定功率P额=_________（用U额、U、R0表示）
28. 图甲是某工厂的水平传送带上运输的正方体产品及电压表改成的计数器的示意图。S为激光光源，能连续发射粗细忽略不计的激光束；R为光电式传感器，当有激光照射时，其阻值较小，无激光照射时，其阻值较大。每当水平传送带上的产品和传送带一起匀速通过S与R之间时，射向光电式传感器的激光被产品挡住，通过电压表测出光电式传感器R两端电压随时间变化的规律如图乙所示。已知传送带运行速度为5m/s，计数器的电源电压为220V，保护电阻 R0的阻值为100Ω。
（1）正方体产品的边长是_______m；
（2）该传送带上每分钟有_______个产品经过激光光源；
（3）计数器电路中电流变化规律大致如下图的（ ）
A. B.
C. D.
（4）计数器上的光电式传感器每分钟消耗的电能是________J。
六、计算题（共22分）
29. 某物理兴趣小组尝试测算天然气灶效率，他们用该灶给5kg的水加热6min，并绘制了水温随时间变化的图像如图，该过程消耗了 的天然气， ，，求：
（1）天然气完全燃烧放出的热量；
（2）水吸收的热量；
（3）天然气灶的效率η。
30. 如图所示的电路，R1＝20Ω，R2＝10Ω，在只闭合S的情况下，电流表的示数为0.3A，电源电压保持不变。求：
（1）电源电压；
（2）同时闭合S、S1时，电流表的示数；
（3）通电10s，电阻R2消耗的电能。
31. 我国的智能手机用户数量位居全球第一，智能手机可以手动调节屏幕亮度，也可以根据环境亮度自动调节屏幕亮度，即当环境较亮时屏幕随着变亮、当环境变暗时屏幕亮度也随着变暗，这样的自动调节功能有利于保护视力。调节屏幕亮度的原理可以简化为如图甲所示电路，手机屏幕犹如L （电阻恒为5Ω），电源电压恒为6V，R1是滑动变阻器，R2是光敏电阻，其电阻随外界环境光照强度的变化情况如下表。求：
（1）将S接b，当光照强度为时，通过L的电流；
（2）将S接b，当L消耗的功率为1.8W时，外界环境的光照强度；
光照强度E/lx
100
200
300
400
500
光敏电阻R2/Ω
12
6
4
3
2.4
