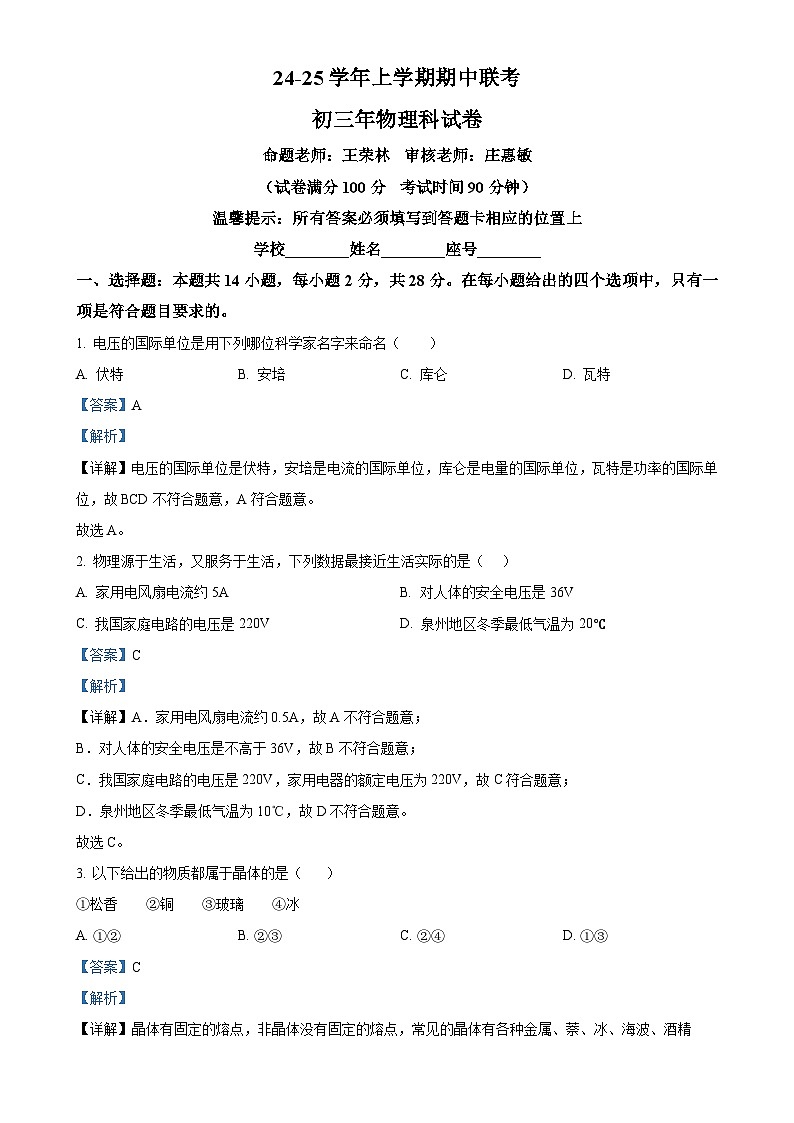

命题老师：王荣林 审核老师：庄惠敏
（试卷满分100分 考试时间90分钟）
温馨提示：所有答案必须填写到答题卡相应的位置上
学校________姓名________座号________
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 电压的国际单位是用下列哪位科学家名字来命名（ ）
A. 伏特B. 安培C. 库仑D. 瓦特
【答案】A
【解析】
【详解】电压的国际单位是伏特，安培是电流的国际单位，库仑是电量的国际单位，瓦特是功率的国际单位，故BCD不符合题意，A符合题意。
故选A。
2. 物理源于生活，又服务于生活，下列数据最接近生活实际的是（ ）
A. 家用电风扇电流约5AB. 对人体的安全电压是36V
C. 我国家庭电路的电压是220VD. 泉州地区冬季最低气温为20℃
【答案】C
【解析】
【详解】A．家用电风扇电流约0.5A，故A不符合题意；
B．对人体的安全电压是不高于36V，故B不符合题意；
C．我国家庭电路的电压是220V，家用电器的额定电压为220V，故C符合题意；
D．泉州地区冬季最低气温为10℃，故D不符合题意。
故选C。
3. 以下给出的物质都属于晶体的是（ ）
①松香 ②铜 ③玻璃 ④冰
A. ①②B. ②③C. ②④D. ①③
【答案】C
【解析】
【详解】晶体有固定的熔点，非晶体没有固定的熔点，常见的晶体有各种金属、萘、冰、海波、酒精等，常见的非晶体有松香、玻璃、沥青、石蜡等，所以①松香是非晶体，②铜是晶体，③玻璃是非晶体，④冰是晶体，故C符合题意，ABD不符合题意。
故选C

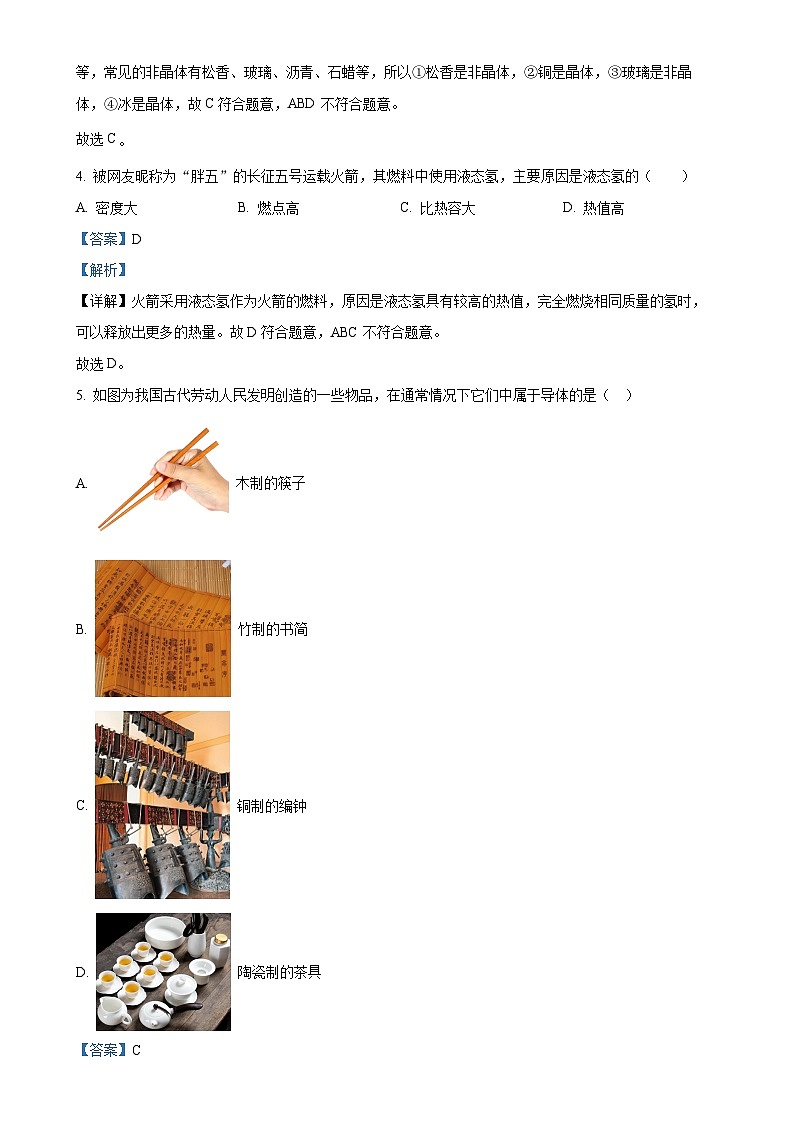

4. 被网友昵称为“胖五”的长征五号运载火箭，其燃料中使用液态氢，主要原因是液态氢的（ ）
A. 密度大B. 燃点高C. 比热容大D. 热值高
【答案】D
【解析】
【详解】火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量。故D符合题意，ABC不符合题意。
故选D。
5. 如图为我国古代劳动人民发明创造的一些物品，在通常情况下它们中属于导体的是（ ）
A. 木制的筷子
B. 竹制的书简
C. 铜制的编钟
D. 陶瓷制的茶具
【答案】C
【解析】
【详解】ABD．木制的筷子、竹制的书简、陶瓷制的茶具都不容易导电，是常见的绝缘体；
C．铜制的编钟是金属制品，容易导电，是导体，符合题意．

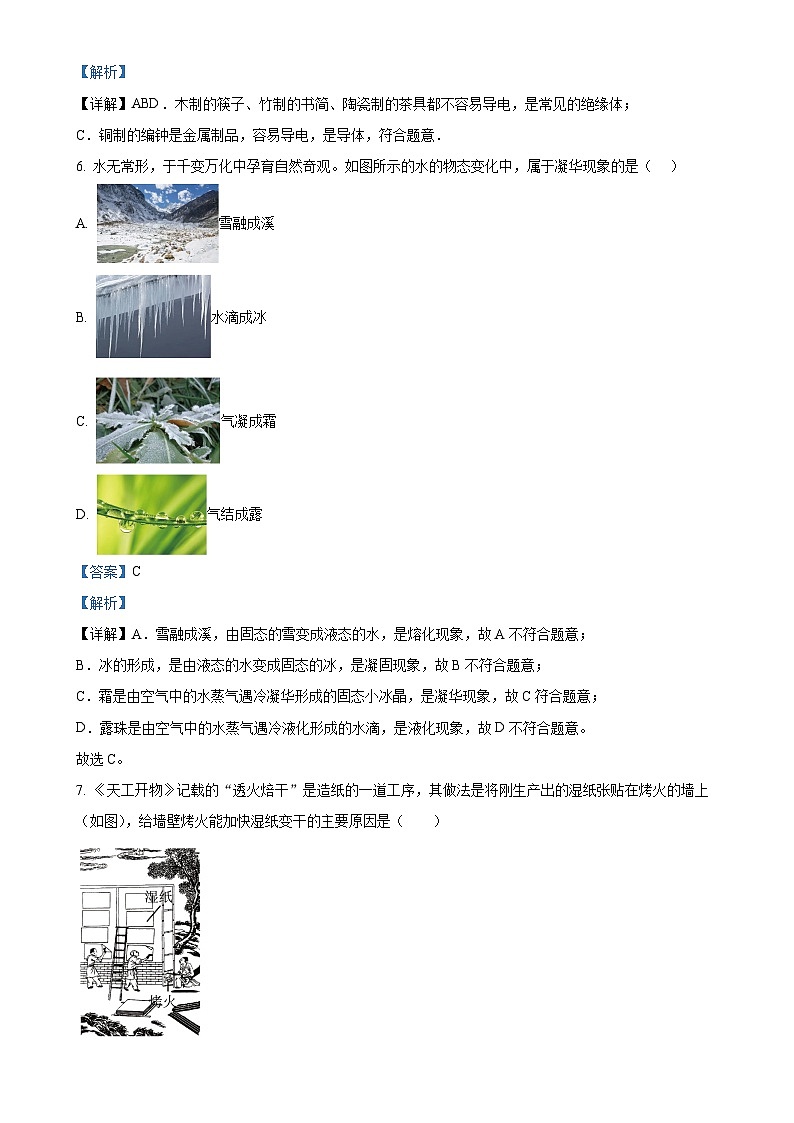

6. 水无常形，于千变万化中孕育自然奇观。如图所示的水的物态变化中，属于凝华现象的是（ ）
A. 雪融成溪
B. 水滴成冰
C. 气凝成霜
D. 气结成露
【答案】C
【解析】
【详解】A．雪融成溪，由固态的雪变成液态的水，是熔化现象，故A不符合题意；
B．冰的形成，是由液态的水变成固态的冰，是凝固现象，故B不符合题意；
C．霜是由空气中的水蒸气遇冷凝华形成的固态小冰晶，是凝华现象，故C符合题意；
D．露珠是由空气中的水蒸气遇冷液化形成的水滴，是液化现象，故D不符合题意。
故选C。
7. 《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如图），给墙壁烤火能加快湿纸变干的主要原因是（ ）
A. 加快湿纸表面的空气流动B. 提高湿纸的温度
C. 加大湿纸的表面积D. 以上说法均不正确
【答案】B
【解析】
【详解】影响蒸发快慢的因素有液体温度、液体表面积和液体表面上方空气流动的快慢；“透火焙干”中把湿纸贴在热墙上，湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快，故B符合题意，ACD不符合题意。
故选B。
8. 如图所示是我国传统的“走马灯”。点燃底部蜡烛，在热空气的驱动下，扇叶转动起来。该过程与汽油机工作中能量转换相似的是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】C
【解析】
【详解】点燃蜡烛时，气体温度升高，热空气就会向上运动，运动的热空气对外做功，推动扇叶旋转，内能转化为机械能，该过程与汽油机工作中做功冲程的能量转换相同。故C符合题意，ABD不符合题意。
故选C。
9. “金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。下列说法正确的是（ ）
A. 羽毛扫过纸垫创造了电荷
B. 羽毛和纸垫之间发生了分子的转移
C. 羽毛吸住金箔利用了带电体吸引轻小物体的性质
D. 羽毛吸住金箔利用的工作原理是同种电荷相互吸引
【答案】C
【解析】
【详解】AB．手持羽毛轻轻扫过纸垫，羽毛与纸垫摩擦，根据摩擦起电的原因可知，羽毛和纸垫带上了异种电荷；摩擦过程中是电子的转移，没有创造电荷，故AB错误；
CD．羽毛带了电，靠近金箔，由于带电体会吸引轻小物体，故羽毛即可将金箔吸住；验电器的工作原理是同种电荷相互排斥，原理不同，故C正确，D错误。
故选C。
10. 如图所示的电路，能正确测量L1的电流或电压的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中电流表与灯L1串联，但电流从电流表的负接线柱注入，从正接线柱流出，不可以测量灯L1的电流大小，故A不符合题意；
B．由图可知，电压表测的是两灯串联的总电压，或电源电压，故B不符合题意；
C．由图可知，电压表与L1并联，电压表正负接线柱接法正确，电压表能正确测量L1的电压，故C符合题意；
D．图中电流表与L1并联，L1短路，电流表测L2的电流，不能测量灯L1的电流，故D不符合题意。
故选C。
11. 下表是一些物质的比热容[单位J/(kg·℃)]，根据表中数据和生活现象，下列判断中正确的是（ ）
A. 不同种类的物质，比热容一定不同
B. 比热容与物质物质的状态无关
C. 质量相同、初温相同的铝块和铜块吸收相同的热量，铜块的末温更低
D. 沿海地区昼夜温差小，是因为水的比热容较大
【答案】D
【解析】
【详解】A．煤油和冰是不同的物质，但它们的比热容是相同的，故A错误；
B．物质的比热容与物质的状态有关，如水和冰的比热容不同，故B错误；
C．由
知，质量相同、初温相同的铝块和铜块吸收相同的热量，铜的比热容小，铜块的末温更高；
D．沿海地区水多，内陆地区水少、沙石多，因为水的比热容较大，由
可知，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小，故D正确。
故选D。
12. 将质量和初温均相同的煤油和水分别倒入两个完全相同的试管中，然后将这两个试管同时放入温度较高的热水中，如图所示，经过足够长的时间后，试管中的煤油和水从热水中吸收的热量分别为Q1、Q2，温度升高分别为Δt1、Δt2，则下列关系正确的是（ ）（）
A Q2＝2Q1，Δt1＝Δt2B. Q1＝2Q2，Δt1＝Δt2
C. Q2＝2Q1，Δt1＜Δt2D. Q1＝2Q2，Δt1＞Δt2
【答案】A
【解析】
【详解】煤油和水的质量相等、初温相同，分别倒入两个完全一样的试管中，且
经过足够长的时间以后，试管中的煤油和水的末温相同，升高的温度相同，即
由可得，水从热水中吸收的热量是煤油的2倍，即
故A正确，BCD错误。
故选A。
13. 智能扫地机能自动清扫房间内的地板，给人们生活带来方便。当手动闭合开关S1，或对它说“开始清扫”（闭合开关S2），电动机都会工作，扫地机进入清扫模式；若在清扫过程出现意外，开关S3自动闭合，电铃工作。图中的电路图符合上述设计要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【详解】A．图中开关S1和电动机串联，开关S2和电动机并联，开关S1闭合，电动机工作，开关S2闭合，电动机不工作，故A不符合题意；
B．图中三个开关和电动机及电铃串联，开关S1闭合，电动机不工作，开关S2闭合，电动机不工作，开关S3闭合，电铃不工作，故B不符合题意；
C．图中开关S1和S2并联后再和电动机串联，开关S3和电铃在另一条支路，开关S1闭合或开关S2闭合，电动机工作，开关S3闭合，电铃工作，故C符合题意；
D．图中开关S1和S2与电动机串联，开关S1闭合，电动机不工作，开关S2闭合，电动机不工作，故D不符合题意。
故选C。
14. 如图所示的电路中，下列说法正确的是（ ）
A. 闭合开关，灯泡和串联
B. 闭合开关，电流表测通过灯泡的电流
C. 先闭合，电流表有示数，再闭合开关，电流表示数增大
D. 闭合开关，灯泡发光比亮，则两端的电压比两端的电压高
【答案】C
【解析】
【详解】AB．闭合开关，灯泡和并列连接，是并联的关系，电流表在干路上，测干路电流，故AB错误；
C．先闭合，单独工作，电流表测电路电流，有示数，再闭合开关，灯泡和并联，电流表测干路电流，根据并联电流规律可知电流表示数增大，故C正确；
D．闭合开关，灯泡和并联，根据并联电压规律，两端的电压等于两端的电压，故D错误。
故选C。
二、填空题：本题共6小题，每空1分，共12分。
15. 实验室里常用的温度计是根据液体的________________的原理制成的；三位同学观察温度计的方法如图所示，其中正确的是________。
【答案】 ①. 热胀冷缩 ②. 乙
【解析】
【详解】[1]家庭和实验室常用的液体温度计是利用液体的热胀冷缩的原理制成的。
[2]温度计读数时，视线与温度计中液柱的上表面相平，不能仰视或俯视，故正确的是乙同学。
16. 如图是一款疗伤喷雾剂，医学上针对外伤的疼痛常用“冷疗法”治疗。喷雾剂使用的材料是氯乙烷。它的装瓶是采用___________的方法使其在常温下液化，这一过程要___________热量。
【答案】 ①. 压缩体积 ②. 放出
【解析】
【详解】[1]在常温下液化的方式是压缩体积。
[2]汽化时吸收热量，液化时放出热量。所以氯乙烷装瓶过程中放出热量。
17. 电动汽车是指以车载蓄电池驱动电机行驶的车辆，当我们在给汽车充电时，蓄电池相当于______（填“用电器”“电源”或“开关”）；如图所示，某款车载充电线可同时供三部手机充电，充电时三部手机的连接方式是______。
【答案】 ①. 用电器 ②. 并联
【解析】
【详解】[1][2]在电池充电的过程中，消耗电能转化为化学能，电池相当于电路中的用电器；三部手机在充电的过程中，互不影响，所以在电路中的连接方式为并联。
18. 避雷针可以避免建筑物遭受雷电的破坏，如图所示是闪电产生的电流通过避雷针的示意图（云层接触避雷针前带正电），则云层______（选填“得到”或“失去”）了电子；通过避雷针的电流方向是______（选填“从云层到避雷针”或“从避雷针到云层”）。
【答案】 ①. 失去 ②. 从云层到避雷针
【解析】
【详解】[1]电子带负电，云层带正电，因此云层是失去了电子。
[2]已知云层接触避雷针前带正电，所以云层接触避雷针时电子从避雷针到云层，电流方向与电子定向移动方向相反，因此电流方向是从云层到避雷针。
19. 食物也是一种“燃料”，能提供细胞生命活动所需的能量。如果淀粉在人体内“燃烧”的热值为，同样情况下脂肪的热值为。假如你摄入了脂肪50g，则你已摄入了______J的热量；若青少年每天需要摄入的热量为，则为满足每天热量的需要，理论上还需摄取______g淀粉。
【答案】 ①. ②. 500
【解析】
【详解】[1]假如摄入50g脂肪，则摄入的热量为
[2]还需要摄入的热量为
则理论上还需摄取淀粉的质量为
20. 如图所示，和两个灯泡均正常发光，a、b、c三个电表（可能是电流表或电压表）的示数依次为1.5，1.0，2.0（单位为V或A），则灯泡两端的电压为______V，通过的电流为______A。
【答案】 ①. 2.0 ②. 0.5
【解析】
【详解】[1][2]由图知道，L1和L2两个灯泡并联，根据电流表串联在电路中，电压表并联在电路两端，可知a、b为电流表，c为电压表，电流表a测量干路电流，电流表b测量灯泡L2的电流，
已知a、b、c三个电流表或电压表的示数依次为1.5，1.0，2.0，则电流表a的示数I=1.5A，电流表b的示数
I2=1.0A
电压表c的示数
U=2.0V
根据并联电路的电压关系可知，灯泡L1两端的电压为2.0V，由并联电路的电流特点，干路电流等于各支路电流之和知道，L1中的电流
三、作图题：本题共2小题，每小题2分，共4分。
21. 如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测两端电压，要求电压表选用正确的量程。
【答案】
【解析】
【详解】要求两灯串联，电压表测两端电压，则应用导线将电源、、、开关依次连接，并将电压表与并联，电源电压为3V，则电压表应使用小量程，作图如下：
22. 如图所示实物图，在虚线框内画出对应的电路图。
【答案】
【解析】
【详解】分析实物图可知，、并联，开关在干路上，在支路上，据此画出对应的电路图如下：
四、简答题：本题共1小题，共4分
23. 菜刀是我国劳动人民的一个传统手艺，如图所示，磨刀师傅磨菜刀时，手拿菜刀用力反复摩擦磨石，使菜刀刀刃变薄；磨刀时，手接触刀刃感觉有点“烫手”，有经验的磨刀师傅会洒一些水给菜刀降温；请你用所学物理知识解释刀刃有点“烫手”和用水降温的原因。
【答案】见详解
【解析】
【详解】磨刀时，克服摩擦做功，刀的温度升高，是通过做功的方式改变物体的内能；由于水的比热容较大，在质量相同、降低的温度相同时，水吸收的热量较多，用水降温效果比较好，所以用水给菜刀降温。
五、实验题：本题共5小题，共30分
24. 用如图1甲所示的实验装置探究水沸腾前后温度变化的特点。
（1）某时刻温度计示数如图1乙所示，为______℃；
（2）加热过程，烧杯上方冒“白气”，“白气”是水蒸气______（填物态变化名称）形成的；
（3）根据实验数据绘制的图像如图1丙所示，由图像可知，水沸腾前温度不断升高，沸腾过程温度______；进一步分析可知，第一次所用水的质量较______；
（4）图2是我国地形剖面图，在图中不同地区进行上述实验时，水的沸点与本实验相差最大的是第______级阶梯。
【答案】 ① 93 ②. 液化 ③. 不变 ④. 少 ⑤. 一
【解析】
【详解】（1）[1]由图1乙可知，温度计的分度值是1℃，此时是零上，液柱上表面对准了90℃上面第3个小格处，读作93℃。
（2）[2]“白气”是水蒸气遇冷被液化形成的小水滴。
（3）[3][4]由图像可知，水沸腾前温度不断升高，沸腾过程中温度不变；其他条件相同时，水的质量越小，水升温越快。进一步分析可知，第一次实验时，水温升高的更快，因此第一次所用水的质量较少。
（4）[5]由于地势越高，气压越低，第一阶梯地势最高，则气压最低，沸点最低，所以水的沸点与本实验相差最大的是第一级阶梯。
25. 小明为比较“不同物质吸热的情况”设计了如下的实验方案：将A、B两种液体分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯同时加热，实验装置如图甲、乙所示，实验时每隔一段时间同时测量并记录A、B的温度。
（1）组装器材时应按照______（选填“自下而上”或“自上而下”）的顺序依次安装；
（2）实验时，选取______相同、初温相同的A、B两种不同液体，加热时液体温度升高，这是通过______方式来增大液体内能的；
（3）此实验通过______（选填“液体升高温度的多少”或“加热时间的长短”）来反映液体吸收热量的多少；
（4）根据实验数据小明绘制出的温度-时间图像如图丙所示，则液体______（选填“A”或“B”）吸热能力更强，若加热过程中无热量损失，则A、B两种液体的比热容之比为______；
（5）在对实验进行反思时，同学们认为原方案有需要消耗的酒精燃料较多等缺点，因此改进方案并设计了如图丁所示的装置，与原方案相比，该方案除克服了上述缺点外还具有的优点是______。（答出一种即可）
【答案】（1）自下而上
（2） ①. 质量 ②. 热传递
（3）加热时间的长短 （4） ①. B ②.
（5）使得A、B两种液体相同时间内吸热相同
【解析】
【小问1详解】
酒精灯需使用外焰加热，所以要放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没在液体中，且不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度。因此组装器材时应按照“自下而上”的顺序依次安装。
【小问2详解】
[1]根据比较吸热能力的方法，要控制不同物质的质量相同，实验时，应选取质量相同、初温相同的A、B两种不同液体。
[2]加热时液体吸收热量，温度升高，内能增大，是通过热传递增加内能。
【小问3详解】
根据转换法，此实验通过加热时间的长短来反映液体吸收热量的多少，加热时间越长，说明液体吸收的热量越多。
【小问4详解】
[1][2]根据绘制出的温度—时间图像可知，升高相同的温度，B加热时间长，吸收热量多，B的吸热能力强，比热容大；A、B加热时间之比为，即吸收热量之比为，根据，质量相同时，比热容和吸收热量成正比，则A、B两种液体的比热容之比为。
【小问5详解】
图丁所示的设计采用了水浴法加热，可以使物质受热更均匀，还可以使得A、B两种液体相同时间内吸热相同。
26. 在探究串联电路中电压规律的实验中，小明同学将小灯泡串联后接到电源上，如图甲所示。
（1）闭合开关S前，发现电压表的指针偏转如图乙所示，原因可能是______；
（2）在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会出现电压表______；
A. 超过电压表量程B. 指针反偏C. 正确测出灯泡两端的电压
（3）小明改变电源电压和灯泡进行三次实验，测量的数据分别如上表。第3次实验BC间的电压如图丙所示，为______V。在分析数据时小明发现，第二组的实验数据结论和其他两组不一样，小明分析该组数据后发现有一个数据记录错误。纠正错误后，正确数据为______V；
（4）分析表中的实验数据，在误差允许的范围内，可得出结论：______（用公式表示）。
【答案】（1）电压表未调零
（2）B （3） ①. 2.5 ②. 1.0
（4）
【解析】
【小问1详解】
闭合开关S前，电压表的指针反向偏转如图乙，说明电压表未调零。
【小问2详解】
在测量两端电压时，保持电压表B接点不动，只断开A接点，并改接到C接点上，闭合开关后，会导致电压表正负接线柱接反，所以会出现电压表指针反偏，故选B。
【小问3详解】
[1][2]图丙，电压表是小量程接入，分度值是0.1V，示数是2.5V；AC间的电压是电源电压，所以AB间的电压不可能大于电源电压，即不可能是5.0V，可能的原因是读错量程，应按照小量程读数，所以正确的数据为1.0V。
【小问4详解】
分析表格数据可知，在误差允许的范围内，串联电路中，电源电压等于各部分电路的电压之和，即。
27. 在探究“并联电路的电流特点”的实验时，小明设计了如图甲所示的电路图。

（1）实验中，应该选择规格______（选填“相同”或“不相同”）的小灯泡，在连接电路时，开关应处于______状态；
（2）小明按照如图甲的电路连接的实物图如图乙所示，图中有一根导线连接错误，请在错误的导线上画“×”，并补画出正确的导线（导线之间不能交叉）______；
（3）在实验过程中，一盏灯突然熄灭，电流表有示数，电流表无示数，若电路中只有一处故障，且只发生在灯泡上，则可能是______；
（4）排除故障后，继续实验，测出通过的电流如图丙所示，电流表的读数是______A，通过实验小明测得的数据如下表，通过数据，小明得出结论：在并联电路中，干路电流等于各支路电流之和，你认为这样的结论______（选填“可靠”或“不可靠”），理由是______。
【答案】（1） ①. 不相同 ②. 断开
（2） （3）断路
（4） ①. 0.2 ②. 不可靠 ③. 见解析
【解析】
【小问1详解】
[1][2]为了使结论更具普遍性，避免得到偶然性结论，应使用不相同规格的灯泡进行实验；为了保护电路，在连接电路时，开关应处于断开状态。
【小问2详解】
由图甲电路图可知，小灯泡L1与电流表A1串联后与小灯泡L2并联，而实物电路中小灯泡L1被导线短路，故连接小灯泡L2右端与电流表A1负接线柱的导线错误，应将连接小灯泡L2右端与电流表A1负接线柱的导线由电流表A1接线柱改接到小灯泡L1的左端，如图：
【小问3详解】
一盏灯突然熄灭，电流表A2有示数，则干路为通路，电流表A1无示数，这说明电流表A1所在支路出现了断路故障，所以故障是L1断路。
【小问4详解】
[1]如图丙所示，电流表选用小量程，分度值为0.02A，则该处电流大小是0.2A。
[2][3]小明得出的结论不可靠，因为实验次数太少，得出的结论有偶然性，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
28. 在跨学科实践课上，某小组开展“自制水果电池研究发光二极管功能”的项目化学习活动。下面是该小组同学交流的实践过程，请帮助完成下面内容：
【项目分解】
（1）制作水果电池
（2）研究发光二极管功能
【项目实施】
（1）制作水果电池
学习了电学知识后，小组李明同学把两种不同的金属片A、B插入柠檬，制成的“水果电池”与电压表连接在一起，电压表示数为0.3V。李明了解到：发光二极管具有单向导电性，其电学符号与正负极，当电流从“+”极流入时二极管能通电且发光，当电流从“”极流入时二极管不能发光；
若把图甲中的电压表换为图乙中的二极管，要使二极管发光，金属片_________（选填“A”或“B”）要接二极管负极；水果电池连接好二极管后，二极管发出微弱的光，此时水果电池主要实现了把化学能转化为_________能；
（2）研究发光二极管功能
李明妈妈从市面上买回一个变光三极管。通过实验发现，电流从其P端流入时发红光，从其Q端流入时发绿光，则该变光二极管的内部结构可能是图中的___________，并写出你的判断依据__________：
A. B. C. D.
【项目拓展】
（3）家电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是___________：
A. B. C. D.
【答案】 ①. B ②. 电 ③. C ④. 见解析 ⑤. B
【解析】
【详解】（1）[1][2]由电压表的连接方法知，电流必须从其正接线柱流入，从负接线柱流出，故此时与电压表正接线柱相连的是电源的正极，与电压表负接线柱相连的是电源的负极。又因为二极管具有单向导电性，所以金属片A应接二极管的正极，金属片B应接二极管的负极。
[2]水果电池在工作时，消耗化学能，产生电能，故是将化学能转化为电能的装置。
（2）[3][4]因为二极管具有单向导电性，当电流从二极管的正接线柱流入，负接线柱流出时，二极管将电路接通；当电流从二极管的负接线柱流入时，二极管在电路中处于断开状态；根据题意可知，电流从其P端流入时发红光，从其Q端流入时发绿光，所以两二极管并联，且红发光二极管的正接线柱在P端，负接线柱在Q端，绿发光二极管的正接线柱在Q端，负接线柱在P端，故C符合题意，ABD不符合题意。
故选C。
（3）[5]A．由图知，无论弹簧处于何种状态，电路都是断开的，冰箱内的照明灯不会发光，故A不符合题意；
B．图中所示为门打开的情况，此时电路接通，灯应发光；当关闭门时，弹簧被压缩，电路断开，灯熄灭，故B符合题意；
C．由图知，当弹簧被压缩时，电路连通，灯泡发光，与题意不符，故C不符合题意；
D．由图知，无论弹簧处于何种状态，电路都是断开的，故D不符合题意。
故选B。
六、计算题：本题共3小题，共22分
29. 如图所示的电路中，电源由三节新干电池串联组成。闭合开关后，两灯泡均发光，电流表的示数为0.24A，电压表V示数为1.2V。求：
（1）电源电压；
（2）通过灯和的电流；
（3）和两端的电压。
【答案】（1）4.5V
（2）0.24A （3）3.3V
【解析】
【小问1详解】
电源由三节新干电池串联组成，则电源电压为
【小问2详解】
分析电路可知，闭合开关后，两灯泡串联，电流表测电路中电流，电压表测电压。电流表的示数为0.24A，根据串联电流规律可知通过灯和的电流均为0.24A。
【小问3详解】
电压表测电压，则电压为1.2V，根据串联电压规律，电压为
30. 家里的天然气热水器上铭牌标注的效率大于75%。为了探究铭牌标注的效率是否真实，用该天然气热水器将质量为40kg的水从15℃加热到40℃，观察到天然气表的示数由变为。已知水的比热容为，天然气热值为，求：
（1）水吸收的热量；
（2）所用的天然气完全燃烧放出的热量；
（3）该天然气热水器铭牌上标注的效率是否真实？
【答案】（1）
（2）
（3）真实
【解析】
【小问1详解】
水吸收的热量为
【小问2详解】
所用的天然气体积为
则所用的天然气完全燃烧放出的热量为
【小问3详解】
该天然气热水器的效率为
所以该天然气热水器铭牌上标注的效率真实。
31. 有一辆汽油机提供动力的汽车，该车输出功率与汽油机转速的关系如图所示。这辆汽车在某次测试时以的速度在水平公路上匀速行驶了10min，消耗1.1kg的汽油，此过程中汽油机的转速为2000r/min（汽油的热值）求：
（1）该汽车行驶时产生的牵引力多大？
（2）若消耗的汽油完全燃烧，汽油机一个工作循环汽油完全燃烧产生的热量是多少？
（3）此过程中汽油机的效率。（百分数保留到0.1位）；为了节约能源，请你写出一种提高热机效率的方法。
【答案】（1）
（2）
（3）见解析
【解析】
【小问1详解】
由图可知，当汽油机的转速为2000r/min时，该车输出功率为，则该汽车行驶时产生的牵引力为
小问2详解】
1.1kg汽油完全燃烧放出的热量为
此过程中汽油机的转速为2000r/min，飞轮转2圈完成一个工作循环，对外做一次功，即每分钟完成1000个工作循环，则10min汽油机对外做功的次数为10000，则汽油机一个工作循环汽油完全燃烧的热量为
【小问3详解】
此过程中汽油机做的有用功为
W＝Pt＝30000W×10×60s＝1.8×107J
此过程中汽油机的效率为
水
4.2×103
铝
0.88×103
煤油、冰
2.1×103
铁、钢
0.46×103
砂石
约0.92×103
铜
0.39×103
次数
AC间的电压/V
AB间的电压/V
BC间的电压/V
1
1.4
0.7
0.7
2
2.8
5.0
1.7
3
4.0
14
通过的电流
通过的电流
电路的总电流
0.2A
0.3A
0.5A
