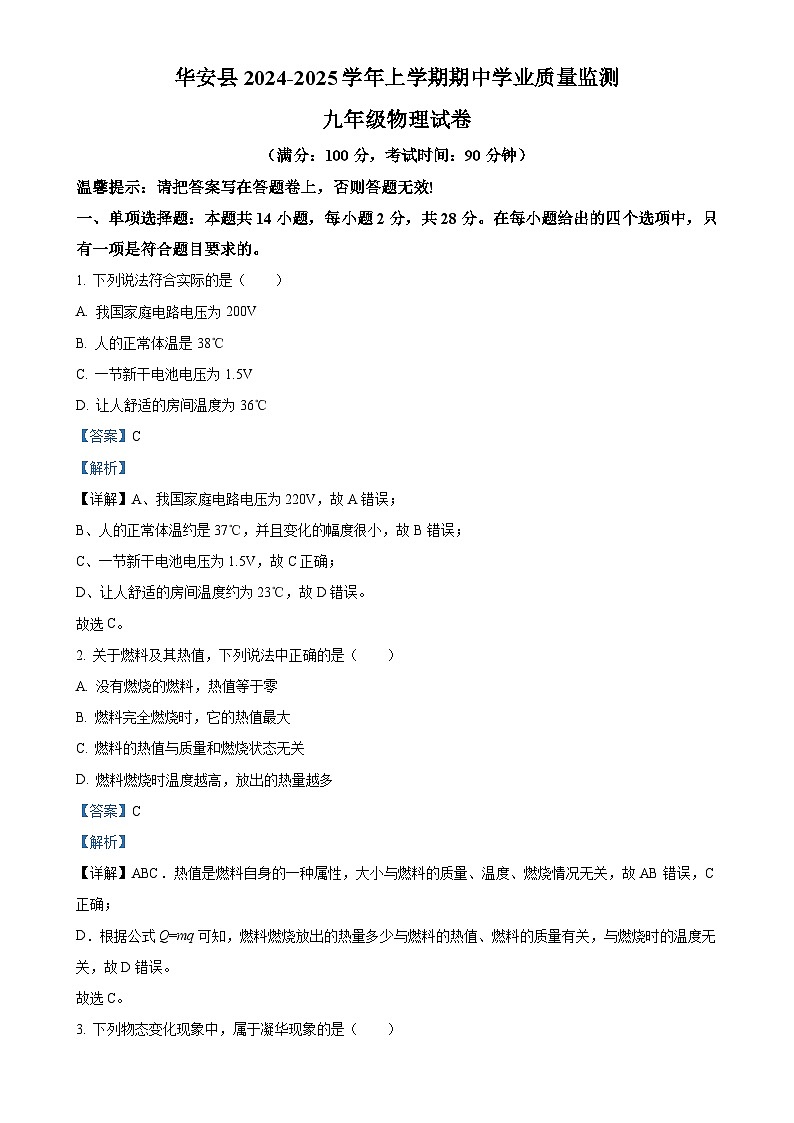

福建省漳州市华安县九年级上学期11月期中物理试题（解析版）-A4

这是一份福建省漳州市华安县九年级上学期11月期中物理试题（解析版）-A4，共17页。试卷主要包含了单项选择题，填空题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
（满分：100分，考试时间：90分钟）
温馨提示：请把答案写在答题卷上，否则答题无效!
一、单项选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1. 下列说法符合实际的是（ ）
A. 我国家庭电路电压为200V
B. 人的正常体温是38℃
C. 一节新干电池电压为1.5V
D. 让人舒适的房间温度为36℃
【答案】C
【解析】
【详解】A、我国家庭电路电压为220V，故A错误；
B、人的正常体温约是37℃，并且变化的幅度很小，故B错误；
C、一节新干电池电压为1.5V，故C正确；
D、让人舒适的房间温度约为23℃，故D错误。
故选C。
2. 关于燃料及其热值，下列说法中正确的是（ ）
A. 没有燃烧的燃料，热值等于零
B. 燃料完全燃烧时，它的热值最大
C. 燃料的热值与质量和燃烧状态无关
D. 燃料燃烧时温度越高，放出的热量越多
【答案】C
【解析】
【详解】ABC．热值是燃料自身的一种属性，大小与燃料的质量、温度、燃烧情况无关，故AB错误，C正确；
D．根据公式Q=mq可知，燃料燃烧放出的热量多少与燃料的热值、燃料的质量有关，与燃烧时的温度无关，故D错误。
故选C。
3. 下列物态变化现象中，属于凝华现象的是（ ）

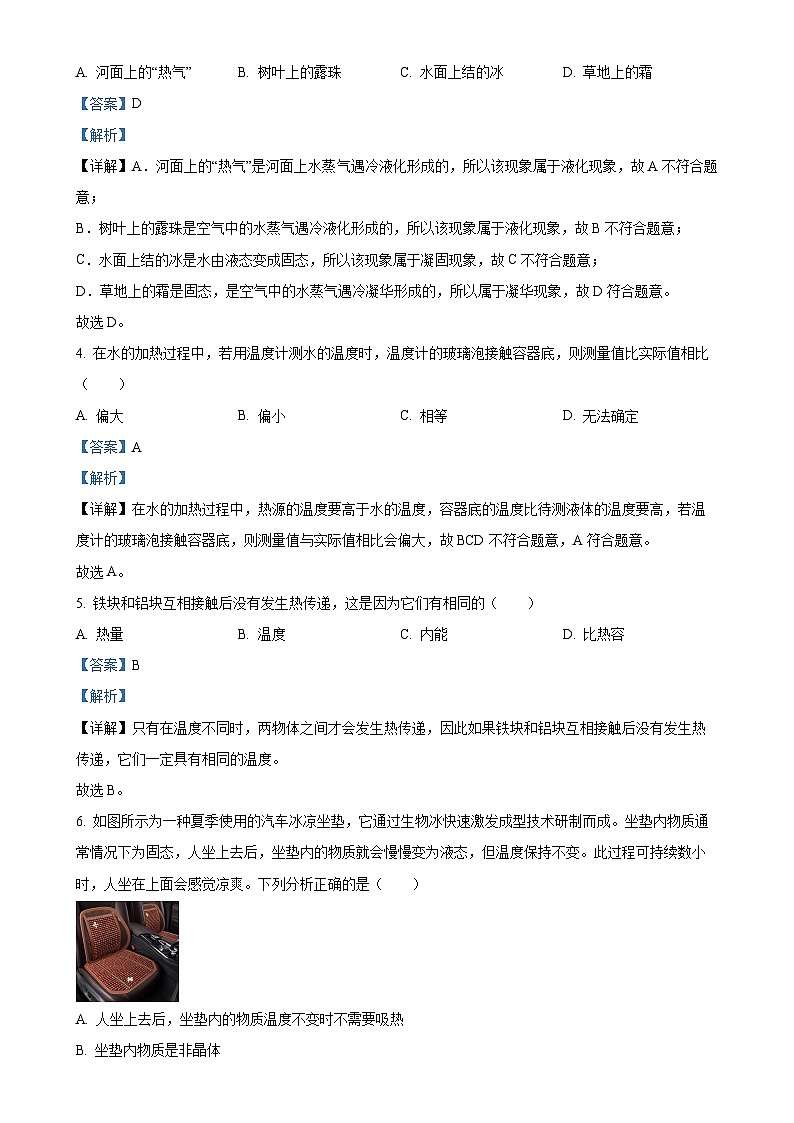

A. 河面上的“热气”B. 树叶上的露珠C. 水面上结的冰D. 草地上的霜
【答案】D
【解析】
【详解】A．河面上的“热气”是河面上水蒸气遇冷液化形成的，所以该现象属于液化现象，故A不符合题意；
B．树叶上的露珠是空气中的水蒸气遇冷液化形成的，所以该现象属于液化现象，故B不符合题意；
C．水面上结的冰是水由液态变成固态，所以该现象属于凝固现象，故C不符合题意；
D．草地上的霜是固态，是空气中的水蒸气遇冷凝华形成的，所以属于凝华现象，故D符合题意。
故选D。
4. 在水的加热过程中，若用温度计测水的温度时，温度计的玻璃泡接触容器底，则测量值比实际值相比（ ）
A. 偏大B. 偏小C. 相等D. 无法确定
【答案】A
【解析】
【详解】在水的加热过程中，热源的温度要高于水的温度，容器底的温度比待测液体的温度要高，若温度计的玻璃泡接触容器底，则测量值与实际值相比会偏大，故BCD不符合题意，A符合题意。
故选A。
5. 铁块和铝块互相接触后没有发生热传递，这是因为它们有相同的（ ）
A. 热量B. 温度C. 内能D. 比热容
【答案】B
【解析】
【详解】只有在温度不同时，两物体之间才会发生热传递，因此如果铁块和铝块互相接触后没有发生热传递，它们一定具有相同的温度。
故选B。
6. 如图所示为一种夏季使用的汽车冰凉坐垫，它通过生物冰快速激发成型技术研制而成。坐垫内物质通常情况下为固态，人坐上去后，坐垫内的物质就会慢慢变为液态，但温度保持不变。此过程可持续数小时，人坐在上面会感觉凉爽。下列分析正确的是（ ）
A. 人坐上去后，坐垫内的物质温度不变时不需要吸热
B. 坐垫内物质是非晶体
C. 坐垫内物质熔点低于人体温度
D. 人坐上去后，坐垫内的物质发生了液化现象
【答案】C
【解析】

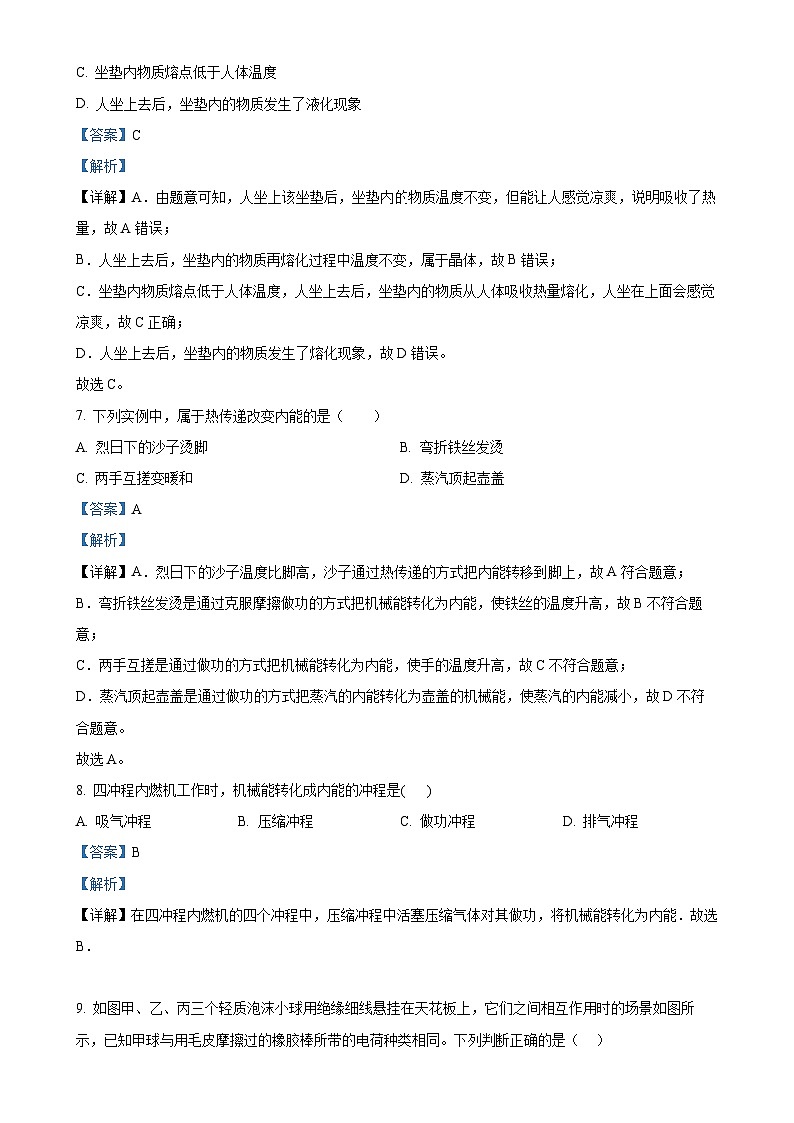

【详解】A．由题意可知，人坐上该坐垫后，坐垫内物质温度不变，但能让人感觉凉爽，说明吸收了热量，故A错误；
B．人坐上去后，坐垫内的物质再熔化过程中温度不变，属于晶体，故B错误；
C．坐垫内物质熔点低于人体温度，人坐上去后，坐垫内的物质从人体吸收热量熔化，人坐在上面会感觉凉爽，故C正确；
D．人坐上去后，坐垫内的物质发生了熔化现象，故D错误。
故选C。
7. 下列实例中，属于热传递改变内能的是（ ）
A. 烈日下的沙子烫脚B. 弯折铁丝发烫
C. 两手互搓变暖和D. 蒸汽顶起壶盖
【答案】A
【解析】
【详解】A．烈日下的沙子温度比脚高，沙子通过热传递的方式把内能转移到脚上，故A符合题意；
B．弯折铁丝发烫是通过克服摩擦做功的方式把机械能转化为内能，使铁丝的温度升高，故B不符合题意；
C．两手互搓是通过做功的方式把机械能转化为内能，使手的温度升高，故C不符合题意；
D．蒸汽顶起壶盖是通过做功的方式把蒸汽的内能转化为壶盖的机械能，使蒸汽的内能减小，故D不符合题意。
故选A。
8. 四冲程内燃机工作时，机械能转化成内能的冲程是( )
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
【答案】B
【解析】
【详解】在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能．故选B．
9. 如图甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知甲球与用毛皮摩擦过的橡胶棒所带的电荷种类相同。下列判断正确的是（ ）
A. 乙、丙两球均带正电
B. 乙、丙两球均带负电
C. 丙球带正电，丙球可能带负电
D. 丙球带负电，乙球可能不带电
【答案】D
【解析】
【详解】因为甲球与用毛皮摩擦过的橡胶棒所带的电荷种类相同，所以甲带负电；因为甲、乙相互吸引，所以乙可能带正电，也可能不带电；因为甲、丙相互排斥，所以丙带负电。
故选D。
10. 如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与LED灯连接起来，LED灯便发出了光，其中插入金属片的水果相当于电路中的（ ）
A. 导线B. 开关C. 用电器D. 电源
【答案】D
【解析】
【详解】在每个水果上插入铜片和锌片，并用导线把这些水果连接起来，LED灯便发出了光。这说明水果与金属片组合后能够产生电能，并使LED灯发光。这种组合实际上构成了一个简单的电池，即水果电池。在水果电池中，插入的金属片（铜片和锌片）与水果的果肉和果汁共同作用，形成了电池的正负极。当它们通过导线连接时，就能够产生电流，从而使LED灯发光。因此，插入金属片的水果在这里起到了提供电能的作用，相当于电路中的电源。
故选D。
11. 如图中，能用电压表正确测得灯泡两端电压的是（ ）
A. B.
C. D.
【答案】D
【解析】
【详解】AB．该电路为并联电路，电压表串联在支路中，接法错误，故AB不符合题意；
C．由图可知，电压表串联在干路中，接法错误，故C不符合题意；
D．电压表并联在L2两端，测量L2两端的电压，电流从电压表的正接线柱流入，从负接线柱流出，故D符合题意。
故选D。
12. 祖国的山河一年四季美景如画，图中的描述属于升华的是（ ）
A. 春天，冰雪消融B. 夏天，草叶上形成露珠
C. 秋天，枝头挂满白霜D. 严冬，冰雕逐渐变小
【答案】D
【解析】
【详解】A．春天，冰雪消融，冰雪由固态变为液态发生的是熔化现象，故A不符合题意．
B．露珠是液体，它是由空气中的水蒸气遇冷液化后形成的，故B不符合题意．
C．霜是空气中的水蒸气遇冷由气态直接变为固态凝华形成的，故C不符合题意．
D．冰雕是固体，冰雕逐渐变小，是冰由固态直接变为气态，发生升华现象，故D符合题意。
故选D。
13. 质量相同的两个金属块，由于吸热而升温，若它们的比热容之比为2：3，吸收的热量之比为3：2，则它们升高的温度之比为（ ）
A. 9：4B. 4：9C. 1：1D. 3：2
【答案】A
【解析】
【详解】根据题意可知
，，
根据可知，两个金属块升高的温度之比
故A符合题意，BCD不符合题意。
故选A。
14. 如图所示的电路中，电源电压保持不变，当开关闭合，断开时，电压表的读数是；当开关断开，闭合时，电压表的示数是，则断开时，灯和两端的电压分别为（ ）
A. 和B. 和C. 和D. 和
【答案】A
【解析】
【分析】
【详解】当开关S1断开，S2闭合时，两灯还是串联，此时电压表测总电压，即电源电压5V，当开关S1闭合，S2断开时，两灯串联，电压表V1测L2的电压，此时电压表的读数是3V，即L2两端的电压，因为串联电路中总电压等于各部分电路电压之和，所以，灯L1两端电压
U1=U-U2=5V-3V=2V
故BCD不符合题意，A符合题意。
故选A。
二、填空题：本题有6小题，每空1分，共12分
15. 泡温泉时感觉身体会发热，这是通过_____的方式改变了身体的内能．烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的__________较大的缘故．
【答案】 ①. 热传递 ②. 比热容
【解析】
【详解】泡温泉时感觉身体会发热，是身体吸收了热量，所以这是通过热传递的方式改变了身体的内能．
烈日下，小兵去游泳池游泳，他感觉到游泳池边的水泥地面很烫脚，但游泳池里的水却很凉，这是因为水的比热容较大，吸收相等的热量时，温度升高的低．
点睛：水的比热容较大，注意了解其在生产、生活中的应用，如作为热机的冷却物质，作为北方冬季的取暖物质，解释海陆性质的不同等．
16. 如图所示，在东北严寒的冬季将一杯水高高抛起便可形成一幅奇妙的泼水成“雪”景象。泼水成“雪”的过程中发生的物态变化是___________，此过程需要___________热量。（选填“吸收”或“放出”）
【答案】 ①. 凝固 ②. 放出
【解析】
【分析】
【详解】[1][2]泼水成“雪”过程中水由液态变为固态的“雪”，发生的是凝固现象，此过程需要放出热量。
17. 如图所示，水沸腾后，水蒸气推动胶塞迅速冲出管口，水蒸气的内能___________（选填“增大”或“减小”），在胶塞被推出的过程中，能量转化情况与内燃机的__________冲程相同。
【答案】 ①. 减小 ②. 做功
【解析】
【详解】[1][2]水沸腾后，水蒸气推动胶塞迅速冲出管口，水蒸气对胶塞做功，内能减小，温度降低，此过程水蒸气的内能转化为胶塞的机械能，内燃机的做功冲程也是将内能转化为机械能，所以在胶塞被推出的过程中，能量转化情况与内燃机的做功冲程相同。
18. 干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了__________,从而具有了________轻小物体的性质．
【答案】 ①. 电荷 ②. 吸引
【解析】
【详解】干燥的冬天，化纤衣服很容易吸附灰尘，这是衣服因为摩擦带了电荷，带电物体具有吸引轻小物体的性质．
19. 某演示电路有多盏灯，工作人员闭合开关后，同时发光；断开开关后，同时熄灭。但其中一盏坏了，其他的灯还是亮着的，由此可以判断，这些灯间是______联的， 控制灯的开关装在______上。
【答案】 ①. 并 ②. 干路
【解析】
【详解】[1]并联电路各支路用电器之间互不影响，演示电路有多盏灯，工作人员闭合开关后，同时发光；断开开关后，同时熄灭。但其中一盏坏了，其他的灯还是亮着的，由此可以判断，这些灯间是并联的。
[2]开关要控制所有灯的关、闭，所以控制灯的开关装在干路上。
20. 如图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．则电阻R2两端的电压为_____V，电阻R1两端的电压为_____V．
【答案】 ①. 1.6 ②. 6.4
【解析】
【详解】[1][2]从图甲可以看到，电阻R1和R2串联接在电路，电压表V1并接在电源两端，测的是电源电压，电压表V2并接在电阻R2两端，测的是电阻R2两端电压，可知V1的示数大于V2的示数，从图乙可知道，，即电阻R2两端的电压为1.6V，根据串联电路电压规律可知，电阻R1两端电压为
三、作图题：本题共2小题，每小题2分，共4分
21. 请按图甲所示的电路连接情况，在图乙线框内画出对应的电路图。
【答案】
【解析】
【详解】由实物图可知，两灯串联，开关S在两灯之间，闭合开关，电流从电源正极出发，先经过灯泡L2，然后经过开关S，在经过灯泡L1，最后回到电源负极，如图所示：

22. 请在如图所示中的两个虚线框内，选填“电源”和“开关”的符号，满足当开关闭合时两灯都能工作。
【答案】
【解析】
【详解】由图可知，把图中的开关和与其串联的电灯看作一个整体后，另一个电灯和下面的虚线框跟它并列连接（即两灯并联），所以下面的虚线框为开关，上面的虚线框为电源，如下图所示：
四、简答题：不题共1小题，共4分
23. 建筑及装修工程中经常需要用钻孔机钻孔（如图所示），请根据所学物理知识回答：
（1）什么钻孔时钻头会发热？
（2）在钻孔过程中为什么要不断地往钻头上浇水？
【答案】（1）见解析 （2）见解析
【解析】
【小问1详解】
钻孔时，钻头和墙相互摩擦，机械能转化为内能，钻头内能增大，温度升高，是通过做功使得钻头内能增大，故钻头会发热。
【小问2详解】
和其他物质比较，水的比热容大，当质量相同时，升高相同的温度，水吸收的热量多，往钻头上浇水来降低钻头的温度，避免钻头烧坏。
五、实验题：本题共5小题，每空1分，共29分
24. 周鸿同学在暑假时利用如图甲所示装置探究冰的熔化特点，他每隔相同时间记录一次温度计的示数，并观察物质的状态。
（1）该实验是通过______的方式增加冰的内能。图乙是他根据记录的数据绘制的“温度﹣时间”图象。由图像可知：冰属于______（选填“晶体”或“非晶体”）；
（2）图乙中第20min时，物质处于______态；
（3）图乙中，物体在C点时具有的内能______（选填“大于”、“小于”或“等于”）在B点时的内能，其主要原因是______。
【答案】 ①. 热传递 ②. 晶体 ③. 液 ④. 大于 ⑤. 冰在熔化过程中会不断吸收热量
【解析】
【详解】（1）[1]实验过程中冰从外界吸收热量使内能增加，因此是通过热传递的方式增加冰的内能。
[2]晶体有固定的熔点，由图乙可知，冰在熔化过程中温度不变，因此冰是晶体。
（2）[3]图乙可知，冰在第15min时已经完全融化，继续加热，在第20min时还没有达到沸点，因此此时是液态。
（3）[4][5]冰在熔化过程中会不断吸收热量，因此C点具有的内能大于B点时的内能。
25. 如图所示是“探究水在沸腾前后温度变化特点”的实验装置。
（1）实验时所用的温度计是根据液体________规律制成的，读取温度值时，正确的方法是________（选填“A”“B”或“C”）。
（2）实验中待水温接近90℃时每隔记录一次温度，待水沸腾后再记录四次，并填写在下表中。
分析实验数据可知，水的沸点为________℃，此时实验室的气压________标准大气压（选填“大于”“等于”或“小于”）。
（3）若要缩短将水加热至沸腾的时间，请写出一种可行的办法：________。
【答案】（1） ①. 热胀冷缩 ②. B
（2） ①. 98 ②. 小于
（3）减少加入水的质量
【解析】
【小问1详解】
[1]实验时所用的温度计是根据液体热胀冷缩的规律制成的。这是因为当液体受热时，其体积会膨胀；当液体冷却时，其体积会缩小。通过测量这种体积变化，我们可以确定温度的变化。
[2]在读取温度值时，正确的方法是视线应与温度计内液面相平，以确保准确读取温度值。在给定的选项A、B、C中，只有选项B满足这一条件，因此应选择B。
【小问2详解】
[1]从表格中可以看出，当水温达到98℃时，水温开始保持不变，这意味着水已经沸腾。因此，水的沸点为98℃。
[2]沸点跟气压有关，气压越高，沸点越高，在标准大气压下，水的沸点是100℃。而实验中测得的沸点低于100℃，因此可以判断此时实验室的气压小于标准大气压。
【小问3详解】
若要缩短将水加热至沸腾的时间，我们可以采取一些措施来提高加热效率。例如，我们可以适当减少实验中所用的水量，这样所需的加热时间就会减少。另外，我们还可以适当提高水的初温，这样也可以减少加热至沸腾所需的时间。此外，给烧杯加盖可以减少热量的散失，同样可以缩短加热时间。
26. 在“比较不同物质吸热情况”的实验中，实验装置如图所示：
（1）实验中应选用规格_________（选填“相同”或“不同”）的电加热器分别给初温相同且________（选填“质量”或“体积”）相等的水和食用油两种液体加热，并记录实验数据如表所示；
（2）分析表中实验数据可知，此实验是通过比较___________（选填“温度计示数变化量”或“吸收热量”）来判断吸热能力强弱的，食用油的比热容为________（已知水的比热容为）；
（3）如图丙中A和B分别是某一沿海城市和某一内陆城市在同一年内的气温变化曲线，根据以上探究可知，曲线A表示的是________（“沿海”或“内陆”）城市的年气温变化曲线。
【答案】 ①. 相同 ②. 质量 ③. 吸收热量 ④. 2.1×103 ⑤. 内陆
【解析】
【详解】（1）[1][2]比较不同物质吸热情况时，根据控制变量法的要求，要用规格相同的电加热器分别给初温和质量相等的水和食用油两种液体加热。
（2）[3]由表中数据可知，升高的温度相同，而加热时间不同，此实验是通过比较加热时间来判断吸热能力强弱的，根据转换法可知，相同规格的电加热器加热相同时间两种液体吸收的热量相同，所以实验中是通过吸收热量来判断吸热能力强弱的。
[4]由表中数据可知，升高相同温度，水的加热时间是食用油的2倍，则水吸收的热量是食用油的2倍，即
由可知，水与食用油的比值为
食用油的比热容为
（3）[5]由图丙可知，A城市最高、最低气温差比B城市大，因为沙石的比热容比水小，在吸收或放出相同热量时，沙石温度变化值较大，所以曲线A表示的是内陆城市的年气温变化曲线。
27. 小明等4人实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是 （选填“正确”或“错误”）的，他得出这样的结论是因为 ；
（2）为了防止个别偶然因素的影响，他们采用了以下其中一种方法：
A.改变电源电压
B.更换其中一个灯泡（规格不同）
来重复实验，完成了后面三次测量。请你根据他们的实验过程和有关数据回答下列问题：
①在拆接电路时，开关必须是 的，经检查电路连接无误后，再闭合开关；
②上面设计的表格中存在的不足之处是 ；
③表格补充完整后，通过对上面数据的分析可知：后面三次实验是采用以上方法 （选填“A”或“B”）来进行的；
④在第四次测量中，他们应该补充的数据是 V；
⑤分析实验数据得出结论：串联电路中 。
【答案】 ①. 错误 ②. 实验所用的灯泡规格相同 ③. 断开 ④. 电压没有单位 ⑤. B ⑥. 1.3 ⑦. 总电压等于各部分电压之和
【解析】
【详解】（1）[1][2]研究串联和并联电路的电压和电流时为了实验结论具有普遍性，采用相同灯泡和不同灯泡进行多次实验，而小明的实验结论是错误的，原因是实验所用的灯泡规格相同。
（2）①[3]在连接、拆接电路的过程中为了避免出现短路现象，开关必须是断开的，经检查电路连接无误后，再闭合开关。
②[4]上面设计的表格中存在的不足之处是物理量（或电压）没有单位。
③[5]观察表格中后面两次实验数据可知，两灯泡两端的电压不同，总电压不变，是更换其中一个不同规格的灯泡进行的实验，即后面三次实验是采用以上方法 B来进行的。
④[6]串联电路中总电压等于各部分电压之和可得，表中数据应为
3V-1.7V=1.3V
⑤[7]由数据可知
UAC=UAB+UBC
故可得结论：串联电路中总电压等于各部分电压之和。
28. 小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________；
（2）他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：________；
（3）他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A；
（4）在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是________；
（5）改进实验方法后，得出并联电路的电流规律，是________；
（6）实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数________（选填“变大”“变小”或“不变”）。
【答案】 ①. 断开开关 ②. L1断路/电流表断路等 ③. 电流表的正负接线柱接反 ④. 0.24 ⑤. 换用不同规格灯泡多次实验 ⑥. 并联电路中干路电流等于各支路电流之和 ⑦. 变大
【解析】
【详解】（1）[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知刚接好最后一根导线，电路就处于接通状态，说明在连接电路时，他忘了断开开关。
（2）[2]由图甲得，两灯泡并联，将电流表接A处，电流表测量灯L1电流，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明灯L1可能发生断路，或者是电流表断路。
（3）[3]由图乙得，在测量B处的电流时，电流表的指针反偏，说明电流表的正负接线柱接反。
[4]由图丙得，电流表的量程为0~0.6A，分度值为0.02A，示数为0.24A。
（4）[5]实验中为了避免偶然性，得出普遍规律，换用不同规格灯泡多次实验。
（5）[6]由实验数据可归纳出，并联电路的电流规律，是并联电路中干路电流等于各支路电流之和。
（6）[7]如图丁得，开关S断开时，灯泡L1单独工作，两电流表都测量灯泡L1的电流；开关S闭合时，两灯泡并联，电流表A2测量灯干路电流，由并联电路中干路电流等于各支路电流之和得，当开关S由断开到闭合时，电流表A2的示数变大。
六、计算题：本题共3小题，共23分。
29. 如图所示，、所用量程不相同，当闭合开关时，电流表的示数为，电流表所对应的刻度如图乙所示，求：
（1）经过电流；
（2）电流表电流大小；
（3）通过的电流
【答案】（1）0.4A
（2）1.5A （3）1.1A
【解析】
【小问1详解】
电流表测电流，则经过L2的电流为。
小问2详解】
电流表测干路电流，电流表示数应大于示数，又有示数为，则应接大量程，故A1读数为。
【小问3详解】
由并联分流可知，通过的电流为
30. 如图所示，电源电压为，闭合开关后，电压表的示数，电流表A的示数，求：
（1）通过灯泡的电流多大；
（2）电压表的示数多大？
【答案】（1）0.5A
（2）3.4V
【解析】
小问1详解】
根据串联电路中各处的电流相等可知：通过灯泡的电流为
【小问2详解】
由题可知，灯泡L1、L2串联，电压表V1测灯泡L1两端的电压，电压表V2测灯泡L2两端的电压，由于串联电路中总电压等于各分电压之和，所以电压表的示数
31. 某家庭用燃气热水器将质量为120kg，温度为20℃的自来水加热到50℃，消耗的天然气体积为1m3（假设天然气完全燃烧）。已知天然气的热值为3.2×107J/m3（c水=4.2×103J/(kg·℃)）求：
（1）天然气完全燃烧放出了多少热量？
（2）水吸收的热量是多少？
（3）该热水器工作时的效率是多大？
【答案】（1）3.2×107J；（2）1.512×107J；（3）47.25%
【解析】
【详解】解：（1）1m3的天然气完全燃烧放出的热量
Q放=Vq=1m3×3.2×107J/m3=3.2×107J
（2）质量为120kg，温度为20℃的自来水加热到50℃，水吸收的热量
Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×120kg×(50℃-20℃)=1.512×107J
（3）该热水器工作时的效率
（1）天然气完全燃烧放出的热量是3.2×107J；
（2）水吸收的热量是1.512×107J；
（3）热水器工作时的效率是47.25%。
时间
0
1
2
3
4
5
6
7
温度/℃
90
92
94
96
98
98
98
98
液体
质量（g）
初温（℃）
末温（℃）
加热时间（min）
水
200
20
28
8
食用油
200
20
28
4
实验
L1两端的电压UAB
L2两端的电压UBC
L1L2两端的总电压UAC
1
1.5
1.5
3
2
1.6
1.4
3
3
1.2
1.8
3
4
1.7
3
