1. 世界上第一个发现电与磁之间联系的物理学家是（ ）
A. 欧姆B. 焦耳
C. 奥斯特D. 牛顿
2. 下列估测最不符合实际情况的是（ ）
A. 家用空调的电流大约5A
B. 我国家庭电路电压为220V
C. 人感觉舒适的环境温度约为25℃
D. 家用热水器功率约为20W
3. 《淮南子》完整记载的“二十四节气”是中华民族智慧的结晶。下列分析正确的是（ ）
A. 惊蛰：“微雨众卉新，一雷惊蛰始”，雨的形成是熔化，需要放热
B. 夏至：“荷风送香气，竹露滴清响”，露的形成是汽化，需要吸热
C. 秋分：“风起白苹初日晚，霜雕红叶欲秋分”，霜形成是凝华，需要放热
D. 大寒：“厚冰无裂文，短日有冷光”，水结冰时温度降低，不断吸热
4. 2024年4月20日，我国研制的全球首款本体热效率达53.09%的柴油机正式亮相世界内燃机大会，刷新了柴油机热效率的世界纪录。下图所示内燃机的四个冲程，气缸内气体的内能最小的是（ ）
A. B.
C. D.
5. 《天工开物》记载了古人炒蒸油料场景，如图，下列过程与物理知识对应不正确的是（ ）
A. 加热——木炭燃烧时热值不变B. 蒸煮——油料含有的热量增加
C. 翻炒——目的使油料受热均匀D. 飘香——分子在做无规则运动
6. 下列做法符合安全用电原则的是（ ）
A. 在同一个插座上同时使用多个大功率用电器
B. 发现有人触电，立即用手将触电者拉离
C. 手机充电完成后，立即拔下充电器
D. 使用三孔插座时不接地线
7. 下列用电器的主要工作原理与图的实验原理相同的是（ ）
A. 电饭锅B. 摇头电风扇C. 发电机D. 微波炉
8. 在班级组织的“自制指南针”活动中，小伟同学将磁化后的缝衣针放在水中漂浮的树叶上，针尖指向树叶尖，待树叶静止后，树叶尖总是指向南方，如图所示。下列说法正确的是（ ）
A. 缝衣针尖端是S极
B. 树叶周围存在磁感线
C. 若用条形磁铁N极靠近树叶尖，会相互排斥
D. 缝衣针尖端指向地磁场的南极

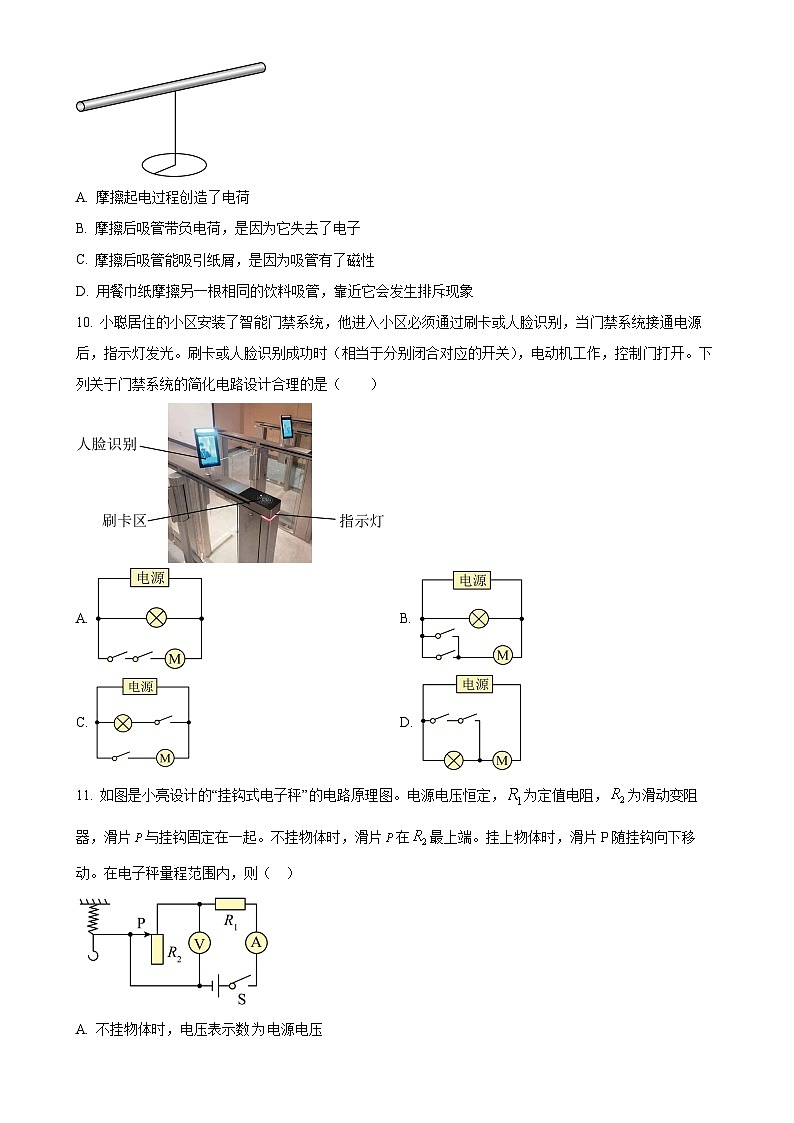

9. 如图，用一段细铁丝做一个支架，作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动。用餐巾纸摩擦吸管使其带电，下列说法中正确的是（ ）
A. 摩擦起电过程创造了电荷
B. 摩擦后吸管带负电荷，是因为它失去了电子
C. 摩擦后吸管能吸引纸屑，是因为吸管有了磁性
D. 用餐巾纸摩擦另一根相同的饮料吸管，靠近它会发生排斥现象
10. 小聪居住的小区安装了智能门禁系统，他进入小区必须通过刷卡或人脸识别，当门禁系统接通电源后，指示灯发光。刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
11. 如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。不挂物体时，滑片在最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（ ）
A. 不挂物体时，电压表示数电源电压
B. 所挂物体越重，电流表示数越大
C. 所挂物体越轻，电路消耗的总功率越大
D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变
12. 如图是小榕为某仓库设计温度报警电路。R1为热敏电阻，其阻值随温度的变化而变化，R2为可调电阻。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是（ ）
A. 控制电路中的电流随温度的升高而变小
B. 温度升高过程中，电磁铁磁性减弱
C. 若要调低报警温度，可将R2的阻值调小
D. 电磁铁的上端为S极
13. 图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V，闭合开关后，“0.5V，0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作1s，则（ ）
A. 指示灯的灯丝电阻为0.8Ω
B. 电动机产生的热量为1.6J
C. 电动机的额定功率为0.08W
D. 电路的总功率为1.8W
14. 如图所示，电源电压恒为15V，灯泡L上标有“5V；5W”（灯丝电阻不受温度影响）字样，滑动变阻器R2上标有“25，2A”字样，定值电阻R1的阻值为10，电流表量程为0～3A。在保证电路安全的前提下，通过调节开关的通断，下列说法正确的是（ ）
A. 开关S闭合，S1、S2断开时，灯无法正常发光
B. 开关S闭合，S1、S2断开时，通过滑动变阻器的电流不同时，滑动变阻器的功率一定不同
C. 灯泡可以达到的最小功率为1W
D. 当开关S、S1、S2闭合时，滑动变阻器的最大功率和最小功率的比值是3：1
二、填空题（共6小题，每空一分，共12分）
15. 我国古代科技著作《天工开物》中，对釜的铸造有“铁化如水，以泥固针铁柄勺从嘴受注”这样的记载（如图）。其中“铁化如水”描述的物态变化是___________，将铁水倒入制作农具的模子，冷却后就制成了农具，这一物态变化过程需要___________热。
16. 如图，是我国古代的一种取暖用具——黑漆描金手炉。在手炉中装满热水后抱在怀中，便可取暖，这是利用了________的方式改变内能，手炉中装热水，是利用了水的________较大。

17. 夜晚在户外开展施工活动时，可利用无人机悬停在空中进行照明。无人机先让LED灯发光，再启动电动机升空，则LED灯和电动机在电路中是___________联的。已知无人机电池的额定电压为15V，电池容量为6000mA·h，则该无人机的电池充满电后储存的电能为__________J。
18. 如图是小峰家的电能表，它上面的一个数据已经看不清楚了。关闭家中其他用电器，只让额定功率为600W热水壶正常工作，发现其工作2min，电能表转盘转过30转，则该过程中消耗的电能是__________kW·h；电能表看不清楚的数据原来标的是__________r/（kW·h）。
19. 把标有“6V；3W”的灯泡L1和“6V；6W”的灯泡L2串联接入电路中，在保证安全使用的情况下，让其中一个灯泡正常发光。忽略温度对灯丝电阻的影响，则正常发光的灯泡是__________，电路的总功率是__________W。
20. 如图所示，电源电压恒为4V、小灯泡标有“2.5V；1W”的字（电阻不变），滑动变阻器上标有“20Ω；1A”的字样，电流表的量程为0~0.6A，电压表的量程为0~3V。闭合开关，移动滑动变阻器的滑片到某处时，电流表的示数为0.2A，则小灯泡的实际功率为________W；在保证电路安全使用的情况下，继续移动滑片，设移动过程中滑动变阻器的电功率为P1，小灯泡的电功率P2，的最大值为a、最小值为b，则=________。
三、作图题（共2小题，每小题2分，共4分）
21. 闭合开关S后小磁针的状态如图所示（小磁针黑色一端表示N极），请在图中括号内标出通电螺线管的N极和电源的“+”极．
（ ）
22. 如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
四、简答题（共1小题，共4分）
23. 我国的青藏铁路是世界上海拔最高的铁路，在冻土区的铁路两侧安装有许多热棒，如图甲所示。热棒是封闭的中空长棒，上端装有散热片，下端插在冻土中。里面填充低沸点的液态氨作为“制冷剂”，如图乙所示。液态氨通过与气态氨的相互变化过程，带走冻土层热量，使冻土层保持低温不会融化，保护路基。请根据以上信息回答下列问题：
（1）热棒中填充液态氨的原因；
（2）简述氨在热棒中是如何循环工作制冷的。
五、实验探究题（共5小题，每空1分，共30分）
24. 小明利用图甲装置探究冰熔化时温度的变化规律。
（1）将装有冰块的试管放在水中加热，目的是_________；
（2）加热过程中某时刻温度计示数如图乙所示为_________℃；
（3）图丙是根据实验记录的数据绘制的图像，可知冰是_________（选填“晶体”或“非晶体”），在BC段，试管内的“冰”处于_________（选填“固态”“液态”或“固液共存态”）；
（4）试管中的冰完全熔化后，继续加热，烧杯中的水沸腾时，试管中的水_________（选填“会”或“不会”）沸腾。
25. 小姜利用如图1所示的装置“比较不同物质吸热的情况”。
（1）器材：相同规格的电加热器、烧杯、温度计各两个，以及_________（填测量工具）、托盘天平（含砝码）、水和煤油；
（2）选取两个相同规格的电加热器进行实验，通过比较_________来比较物质吸收热量的多少；
（3）实验中选取初温不同、_________相同的水和煤油，分别倒入烧杯中，用电加热器加热，当它们吸收相同的热量时，通过比较_________来比较不同物质吸热能力的强弱；
（4）如图2所示，小姜正确使用温度计测量液体的温度，按照图中_________（选填“A”、“B”或“C”）方法读数是正确的；实验中某时刻温度计示数如图3所示为_________℃；
（5）部分实验数据如表所示，分析数据可得出结论：_________（选填“水”或“煤油”）的吸热能力更强。
26. 图甲是小明探究电流与电压、电阻的关系的实验电路图，选用的实验器材有电源（3V）、电流表（0~0.6A）、电压表（0~3V）、滑动变阻器（20Ω，2A）、阻值分别为5Ω、10Ω、20Ω三个定值电阻、开关导线若干。

（1）探究电流与电压的关系。
①根据图甲将图乙实物电路连接完整________（滑片向左移动时电流表示数变大）；
②实验之前，应将滑动变阻器的滑片移动到最___________（选填“左”或者“右”）端；
③实验中滑动变阻器最主要的作用是___________；
（2）探究电流与电阻的关系。
①在实验中，首先确定一个保持不变的电压值U，当电阻R由5Ω换成10Ω时，保持滑片位置不变，闭合开关后将滑动变阻器的滑片向_________（选填“左”或“右”）端移动，使电压表示数为U；
②当AB间换接20Ω电阻时，发现无论怎样移动滑动变阻器滑片，电压表示数都无法达到U。为了完成实验，U的取值不能小于_________V；
③表中为实验得到的数据，分析可得到结论：_________。
27. 某同学利用有关器材测量定值电阻Rx的阻值。可选用的器材有电源（电压恒为6V）、滑动变阻器（规格分别为a:“5；2A”、b:“30；2A”和c:“50；1A”）、电流表（有0～0.6A，0～3A两个量程）、电压表（有0～3V，0～15V两个量程）、开关、导线等。该同学根据甲电路图，进行了正确的实验操作，当滑动变阻器滑片P处于中间位置附近时，电表示数如乙图所示。请你根据以上信息回答问题：
（1）实验前，开关应_________，实验中选择的滑动变阻器是_________（选填“a”“b”或“c”）。
（2）乙图中电压表的示数为_________V，电流表的示数为_________A，本次测量的Rx阻值为_________（精确到0.1）。
（3）实验时，若电压表示数突然变成零，电流表有示数，则可能发生的故障是_________。
（4）该同学进行了实验创新，利用阻值为R0的定值电阻和电压表等器材，测量Rx的阻值。设计了如图所示的电路，经检查无误后进行实验。
①闭合开关S1、S3，断开开关S2，读出电压表的示数，记为U1；
②保持S1处于闭合状态，断开开关S3，闭合开关S2，使电压表测_________（选填“R0”或“Rx”）
两端电压，记为U2；
③用已知物理量和测量量的符号表示出Rx的电阻，Rx=_________。
28. 小明在“探究通电螺线管外部磁场的方向”实验中，设计如下电路。
（1）开关闭合前，小磁针指向如图所示，当开关闭合，小磁针________（选填“顺时针”或“逆时针”）偏转；
（2）小磁针的作用（任写一条）：_________；
（3）调换电源的正负极，闭合开关，小磁针偏转方向与原来_________（选填“相同”或“相反”），说明通电螺线管外部的磁场方向与________有关。
六、计算题（共3小题，共22分）
29. 中国工程师利用焦炉气中的氢气与工业尾气中的二氧化碳，合成液态燃料，作为第19届亚洲运动会主火炬的燃料．工程师在科普馆用如图所示的装置为同学们演示模拟实验，测量该燃料的热值．
①在空酒精灯内加入适量该液态燃料，得到“燃料灯”；
②在空烧杯内加入1kg水，测得水的初温为31℃，点燃“燃料灯”开始加热；
③当水恰好沸腾时，立即熄灭“燃料灯”，测得“燃料灯”消耗燃料30g。
已知实验时气压为1标准大气压，，用该装置加热水的效率为42%．求：
（1）此过程中，烧杯内水吸收的热量；
（2）该液态燃料的热值。
30. 如图所示，灯泡L标有“6V 3W”的字样，定值电阻R=10Ω，滑动变阻器R1的最大阻值为20Ω，闭合开关S。将开关S1拨至2，滑片P移至a端，灯泡正常发光。
（1）求灯泡正常发光时的电流；
（2）滑片P移至b端，开关S1拨至1，求定值电阻R工作10min产生热量；
（3）接着将开关S拨回2，电流表示数为0.24A，求此时灯泡的功率。

31. 为实现自动控制，小明同学利用电磁继电器（电磁铁线圈电阻不计）制作了具有延时加热、保温、消毒等功能的恒温器，其电路图如图甲所示。控制电路中，电压定值电阻，热敏电阻R阻值随温度变化的图像如图乙所示；工作电路中，电压220V，R₁、R₂是电热丝，并且，。已知水温达到80℃时衔铁会跳起。
（1）求衔铁刚跳起时，通过电磁铁线圈的电流。
（2）求工作电路在保温状态下的电功率。
（3）求衔铁被吸下以后经过10min工作电路中产生的热量是多少焦耳？
（4）要使水温达到60℃时衔铁跳起，请通过计算说明如何调整控制电路？
加热时间/min
0
10
水的温度/℃
30
70
煤油温度/℃
10
90
实验序号
R/Ω
I/A
1
5
0.40
2
10
0.20
3
20
0.10
