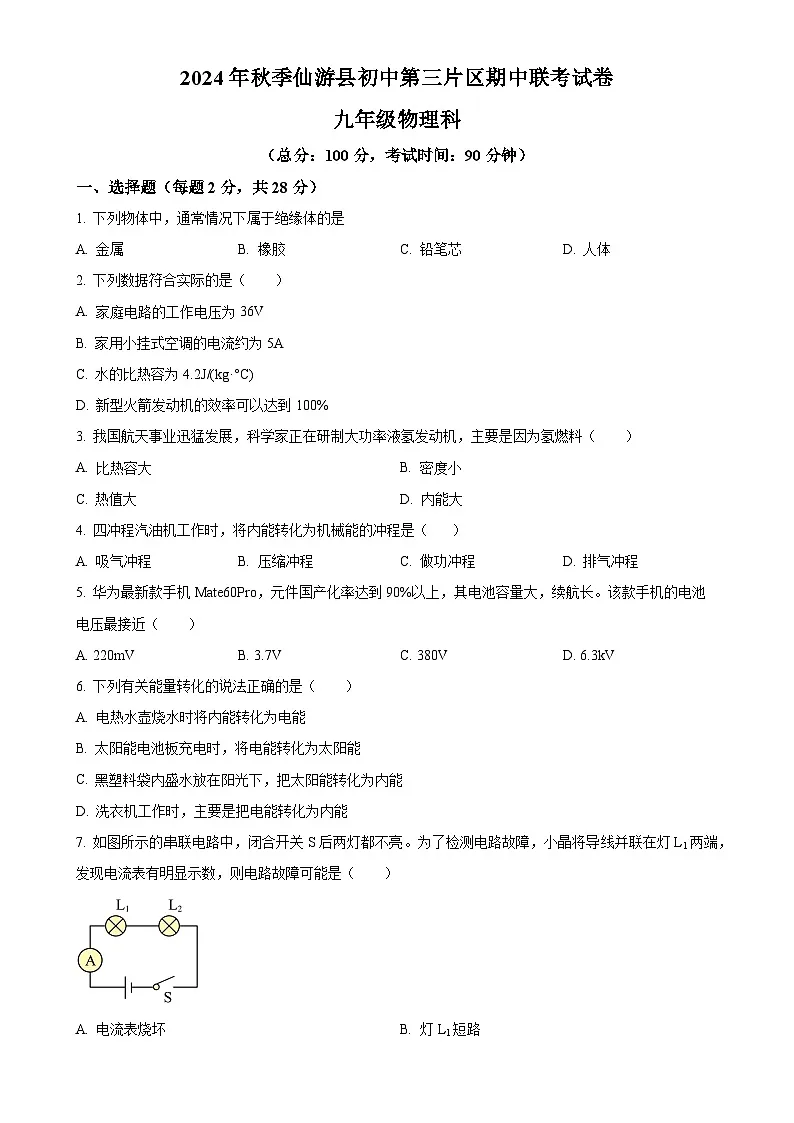

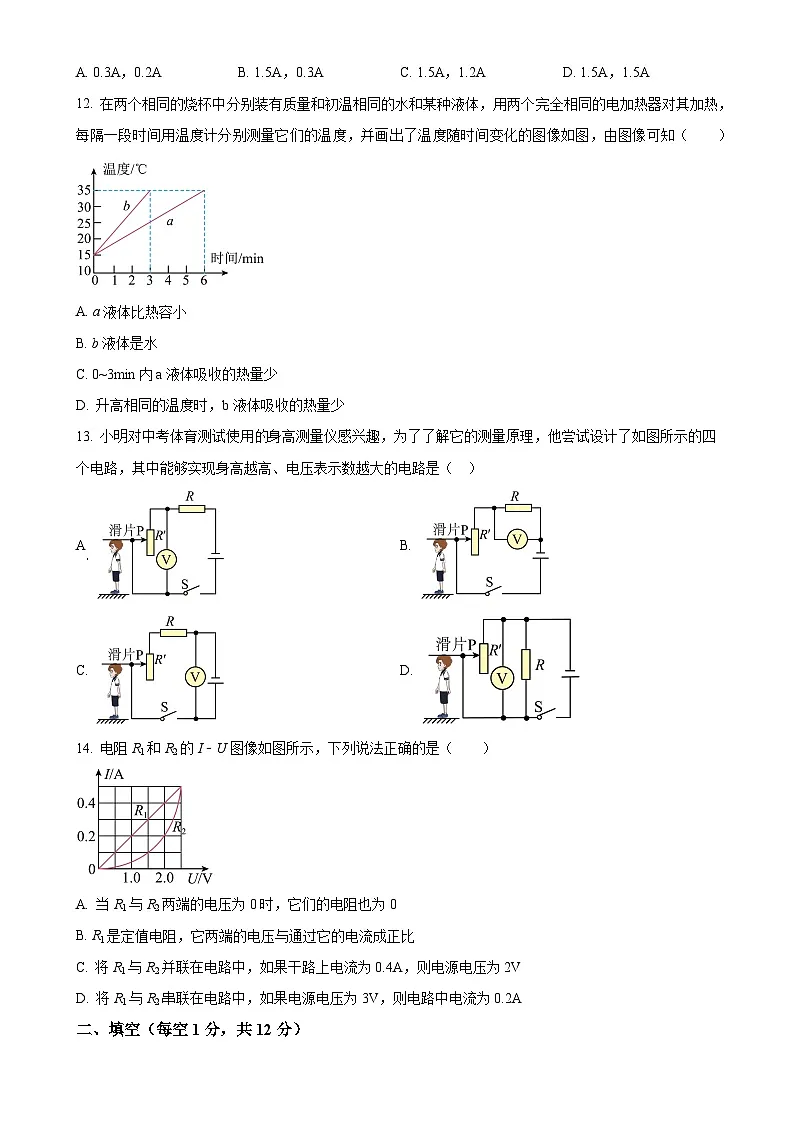

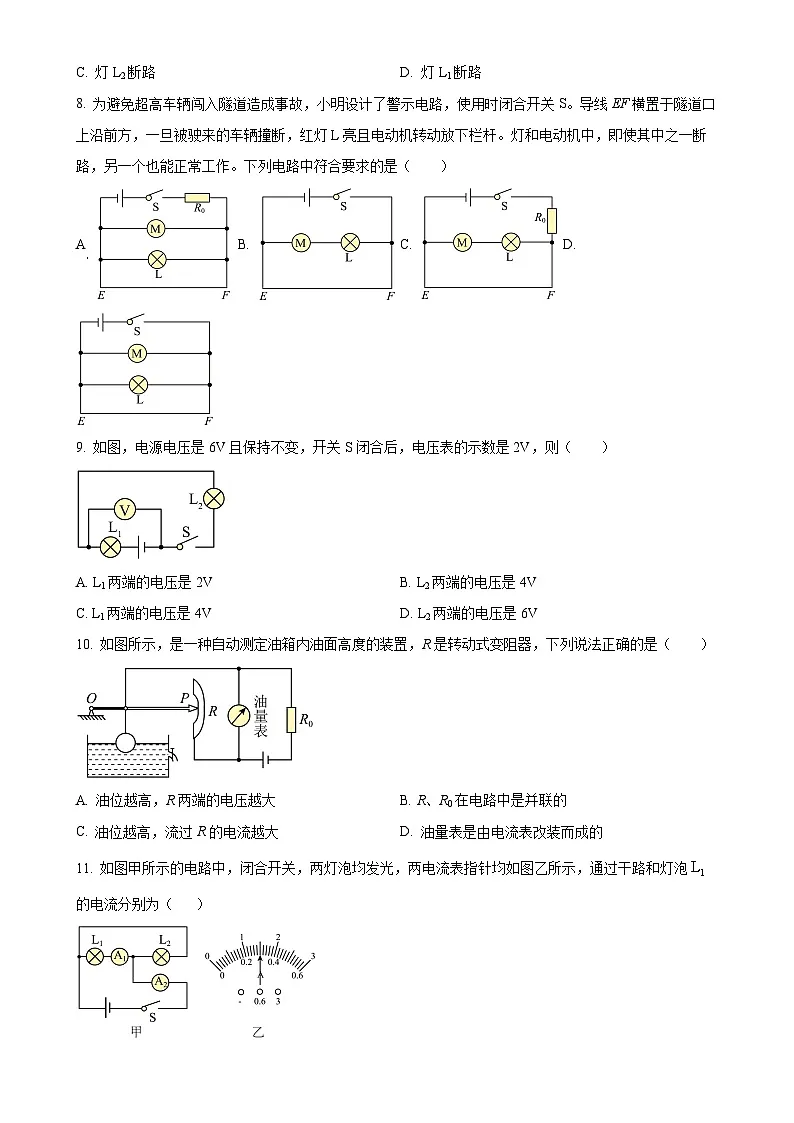

福建省泉州市仙游县第三片区九年级上学期期中考试物理试题（原卷版）-A4

这是一份福建省泉州市仙游县第三片区九年级上学期期中考试物理试题（原卷版）-A4，共9页。试卷主要包含了选择题，填空，作图题，简答题，实验与探究，计算题等内容，欢迎下载使用。
（总分：100分，考试时间：90分钟）
一、选择题（每题2分，共28分）
1. 下列物体中，通常情况下属于绝缘体的是
A. 金属B. 橡胶C. 铅笔芯D. 人体
2. 下列数据符合实际的是（ ）
A. 家庭电路的工作电压为36V
B. 家用小挂式空调的电流约为5A
C. 水的比热容为4.2J/(kg·°C)
D. 新型火箭发动机的效率可以达到100%
3. 我国航天事业迅猛发展，科学家正在研制大功率液氢发动机，主要是因为氢燃料（ ）
A. 比热容大B. 密度小
C. 热值大D. 内能大
4. 四冲程汽油机工作时，将内能转化为机械能的冲程是（ ）
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
5. 华为最新款手机Mate60Pr，元件国产化率达到90%以上，其电池容量大，续航长。该款手机的电池电压最接近（ ）
A. 220mVB. 3.7VC. 380VD. 6.3kV
6. 下列有关能量转化的说法正确的是（ ）
A. 电热水壶烧水时将内能转化为电能
B. 太阳能电池板充电时，将电能转化为太阳能
C. 黑塑料袋内盛水放在阳光下，把太阳能转化为内能
D. 洗衣机工作时，主要是把电能转化为内能
7. 如图所示的串联电路中，闭合开关S后两灯都不亮。为了检测电路故障，小晶将导线并联在灯L1两端，发现电流表有明显示数，则电路故障可能是（ ）
A. 电流表烧坏B. 灯L1短路
C. 灯L2断路D. 灯L1断路
8. 为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S。导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆。灯和电动机中，即使其中之一断路，另一个也能正常工作。下列电路中符合要求的是（ ）
A B. C. D.
9. 如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（ ）
A. L1两端的电压是2VB. L2两端的电压是4V
C. L1两端的电压是4VD. L2两端的电压是6V
10. 如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，下列说法正确的是（ ）

A. 油位越高，R两端的电压越大B. R、R0在电路中是并联的
C. 油位越高，流过R的电流越大D. 油量表是由电流表改装而成的
11. 如图甲所示的电路中，闭合开关，两灯泡均发光，两电流表指针均如图乙所示，通过干路和灯泡的电流分别为（ ）
A. 0.3A，0.2AB. 1.5A，0.3AC. 1.5A，1.2AD. 1.5A，1.5A
12. 在两个相同的烧杯中分别装有质量和初温相同的水和某种液体，用两个完全相同的电加热器对其加热，每隔一段时间用温度计分别测量它们的温度，并画出了温度随时间变化的图像如图，由图像可知（ ）

A. a液体比热容小
B. b液体是水
C. 0~3min内a液体吸收的热量少
D. 升高相同的温度时，b液体吸收的热量少
13. 小明对中考体育测试使用身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A B.
C. D.
14. 电阻R1和R2的I﹣U图像如图所示，下列说法正确的是（ ）
A. 当R1与R2两端的电压为0时，它们的电阻也为0
B. R1是定值电阻，它两端的电压与通过它的电流成正比
C. 将R1与R2并联在电路中，如果干路上电流为0.4A，则电源电压为2V
D. 将R1与R2串联在电路中，如果电源电压为3V，则电路中电流为0.2A
二、填空（每空1分，共12分）
15. “端午浓情，粽叶飘香”，“粽叶飘香”是物质的________现象；水煮粽子时，是通过________的方式改变铁锅的内能。
16. 定值电阻两端电压是4V，导体中的电流是0.5A，此导体的电阻是______Ω，如果导体两端电压降到0V，导体的电阻是______Ω。
17. 如图是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过______的方式，使筒内空气内能______，温度升高，达到艾绒的着火点。
18. 如图所示是某电动汽车充电站一排充电桩，这些充电桩是______（填“串联”或“并联”）的；电动汽车的电池在充电时，相当于电路中的________（“电源”或“用电器”）。
19. 如图所示为工作中的四冲程汽油机，该冲程为________冲程。若该汽油机转速为3000r/min，则它工作1小时对外做功________次。
20. 图甲所示电路，电源电压U不变，是定值电阻，是滑动变阻器，当开关S闭合后，改变接入电路的电阻，其关系如图乙所示，则滑动变阻器接入电路的最大阻值为______，定值电阻的电阻值为______。
三、作图题。（每题2分，共4分）
21. 作图题：
（1）按要求连接实物图：L1和L2并联，开关S可同时控制两灯，请你根据要求把实物图连接完整（要求连线不能交叉）。
（2）在如图所示的圆圈内，分别填入电表字母“V”或“A”，使得开关S闭合后，两灯泡并联且都能发光。
四、简答题
22. 陆游诗《秋怀》中写道：“城府尚余三伏热，秋光已到野人家”。 这就是我们今天说的“热岛效应”，请用热学相关知识分析一下城市气温为什么会高于农村？（至少写2点）
五、实验与探究（每空1分，共32分）
23. 为了比较水和食用油吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）从表中数据可知，水和食用油的质量______（选填“相同”或“不相同”），加热结束时，食用油的温度比水的温度______（选填“高”或“低”）；
（2）某时刻用温度计测量水的温度时示数如图乙所示，其读数为______ ℃；
（3）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”“小于”或“等于”）食用油吸收的热量；
（4）实验表明水吸热的能力更强，科学家对以上现象进行了研究，并揭示出物质的一种特性，这种特性被称为______。
24. 某小组进行“探究串、并联电路的电流规律”实验。
（1）在连接电路时，开关应该处于________状态，电流表应________联在被测电路中；
（2）实验小组一起做“探究串联电路中电流的规律”实验，图甲是他们设计的电路图，实验时闭合开关，发现小灯泡L1比较亮。其原因可能是________（填选项）；
A. 电流先通过L1
B. 小灯泡L1的两端的电压较高
C. 通过小灯泡L1的电流较大
（3）实验小组又一起做“探究并联电路中电流的规律”实验，图乙是他们设计的电路图，实验时需要测量A、B、C三处的电流。图丙是他们连接的实验电路，图丁为电流表读数，此时电流表测量________（选填“A”“B”或“C”）处的电流，其值为________A；
（4）他们继续测出另两处的电流，数据如表所示。
小红认为从这组实验数据中就可以得出结论：并联电路干路电流等于各支路电流之和，小明则认为实验存在偶然性，下一步操作应该是________。
25. 在探究影响导体电阻大小的因素时，小茺做出了如下猜测：导体的电阻可能与：①导体的长度有关；②导体的横截面积有关；③导体的材料有关。实验室提供了4根电阻丝，其规格和材料如图1：
（1）为了安全考虑，闭合开关前，电流表应选择________（大或小）量程来试触；
（2）为了验证上述猜想③，应选用编号________两根电阻丝分别接入电路进行实验，选用B、C两根电阻丝进行实验，是为了验证猜想________（填序号）；
（3）老师说在电路中最好再串联一个小灯泡，这样的好处是________。
（4）电位器实质是一种变阻器，它的结构如图2所示，可以自由调节小灯泡的亮暗程度。此时要使小灯泡变亮，滑片应慢慢________转动（选填“顺时针”或“逆时针”）。
26. 小闽用毛皮摩擦过的橡胶棒靠近细水流时，发现橡胶棒会吸引水流，如图所示。他做出了如下猜想：
摩擦过的橡胶棒对水流的吸引效果可能与：
①水流的粗细，②橡胶棒距水流的距离，③摩擦次数有关。
为了验证自己的猜想，他进行了实验，并将数据记录在下表中：
（1）橡胶棒能把水流吸引到一边是因为橡胶棒在与毛皮摩擦过程中带上了_____，从而具有吸引水流的性质；
（2）1、2两次实验是为了探究摩擦过的橡胶棒对水流的吸引效果与________的关系。根据实验数据可得出：水流越细，橡胶棒对水流的吸引效果越______（选填“明显”或“不明显”）；
（3）分析________两次实验数据可得出：摩擦次数越多，对水流的吸引效果越明显；
（4）分析实验数据，怎样能让水流偏离竖直方向的水平距离s最大：________。
27. 小慧在“探究通过导体中电流与电阻的关系”的实验中，连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）连接好电路闭合开关后，发现电压表示数较大，电流表没有示数，故障可能是定值电阻出现________；
（2）图乙是实验数据绘制的I-R变化的图象，其中阴影面积代表的物理量名称是________，其数值为________；
（3）当电阻R用代替时，闭合开关，发现电压表示数比之前的________（填“大”或“小”），为使R两端的电压保持不变，滑动变阻器的滑片应向________（选填“左”或“右”）端滑动；
（4）实验中电阻R用时，发现不能将电压调到原先的值，________（写出一点即可）。
28. 科技小组用如图甲所示电路测量定值电阻的阻值。
（1）请用笔画线代替导线，将图中的器材连接成完整电路________。要求：①滑片P向B端移动时，连入的阻值变大；②连线不交叉；
（2）小组同学连完最后一根导线时，电流表马上就有示数，原因是________；
（3）实验得到的数据如下表：第3次测得的电流表示数如图乙，电流值为________A；
最终测量的电阻值应为________；
（4）实验中，滑动变阻器的作用是：①保护电路，②__________；
（5）另一小组的同学利用已知电阻R0设计了如图丙所示的电路来测量未知定值电阻Rx的阻值。主要步骤如下：
①闭合开关S1和S2，电压表的示数为U1；
②只断开开关S2，电压表的示数为U2；
由此可得Rx的阻值为________（用字母U1、U2、R0表示）。
六、计算题（共20分）
29. 已知电阻，电阻，只闭合开关S1时，电流表的示数为1.2A，求：
（1）电源的电压；
（2）再闭合开关S2后，电路中电流表的示数。
30. 设计汽车发动机时，既要考虑能量的利用效率，也要考虑发动机的冷却问题。某单缸四冲程汽油机在工作时为了防止温度过高，用水的循环来降低发动机温度。实验测得行驶时该发动机消耗了0.03kg的汽油，克服阻力做功为，冷却系统中5kg的水升高了40℃。（）求：
（1）求制冷却系统中的水所吸收的热量是多少J？
（2）汽油完全燃烧放出的热量是多少J？
（3）该汽油机此次工作的效率约为多少？
31. 随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴图甲所示的水压表和深度表。图乙是某深度表的工作原理简化电路图，电源电压且恒定不变，定值电阻，电压表量程为0~3V，是阻值随水深度变化的电阻，其变化关系图象如图丙所示，允许通过的最大电流为。求：
（1）深度表在水面上时，电路中的电流（计算结果保留1位小数）；
（2）电压表示数为2V时，潜水员下潜的深度；
（3）在保证电路安全的情况下，该深度表能浸入水中的最大深度。
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
/A
/A
/A
0.1
0.2
0.3
实验序号
摩擦次数/次
水流粗细
距水流的距离/cm
水流偏离竖直方向的水平距离s/cm
1
10
细
1
4
2
10
粗
1
2
3
10
细
2
1
4
5
细
1
2
次数
电压/V
电流/A
电阻/
1
1.0
0.20
5.0
2
2.0
0.38
5.3
3
2.5
