16.2 电流的磁场 2025-2026学年物理苏科版九年级下册第十六章　电和磁 习题课件（含答案）

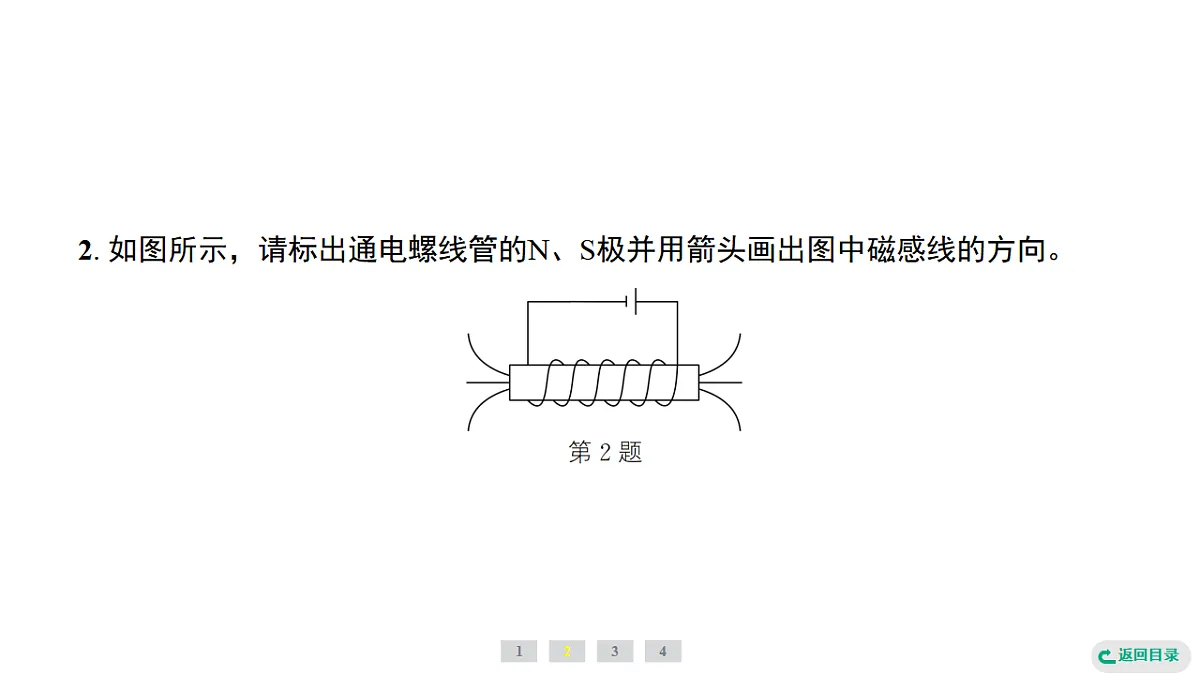

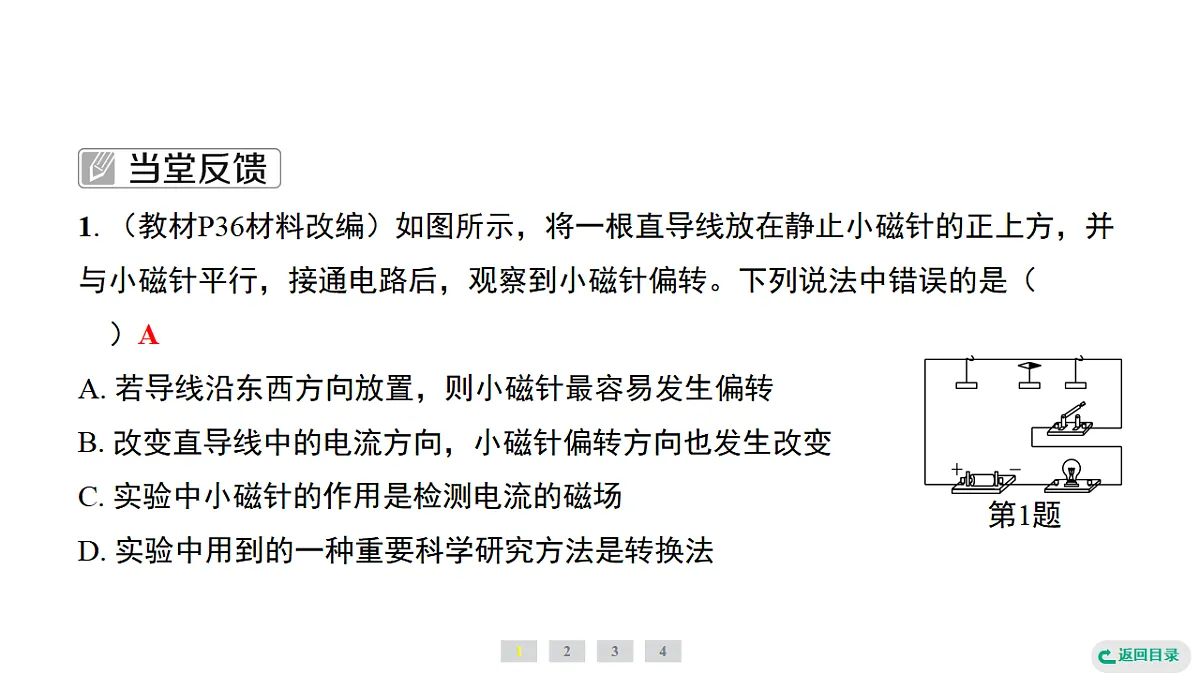

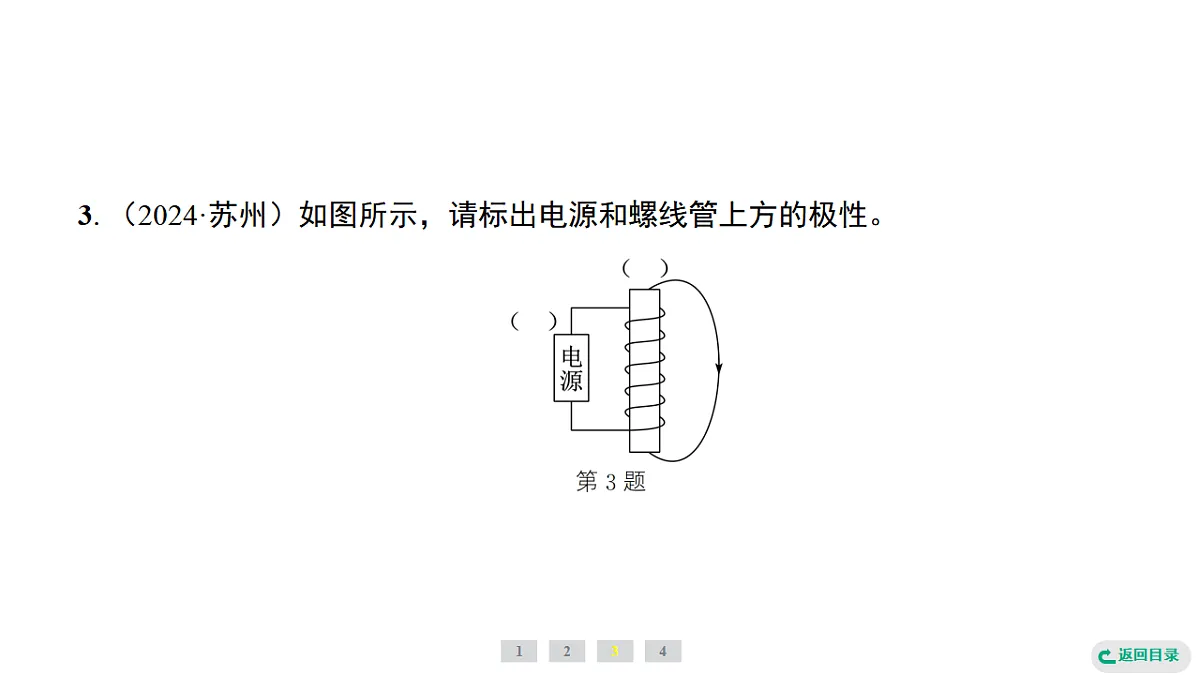

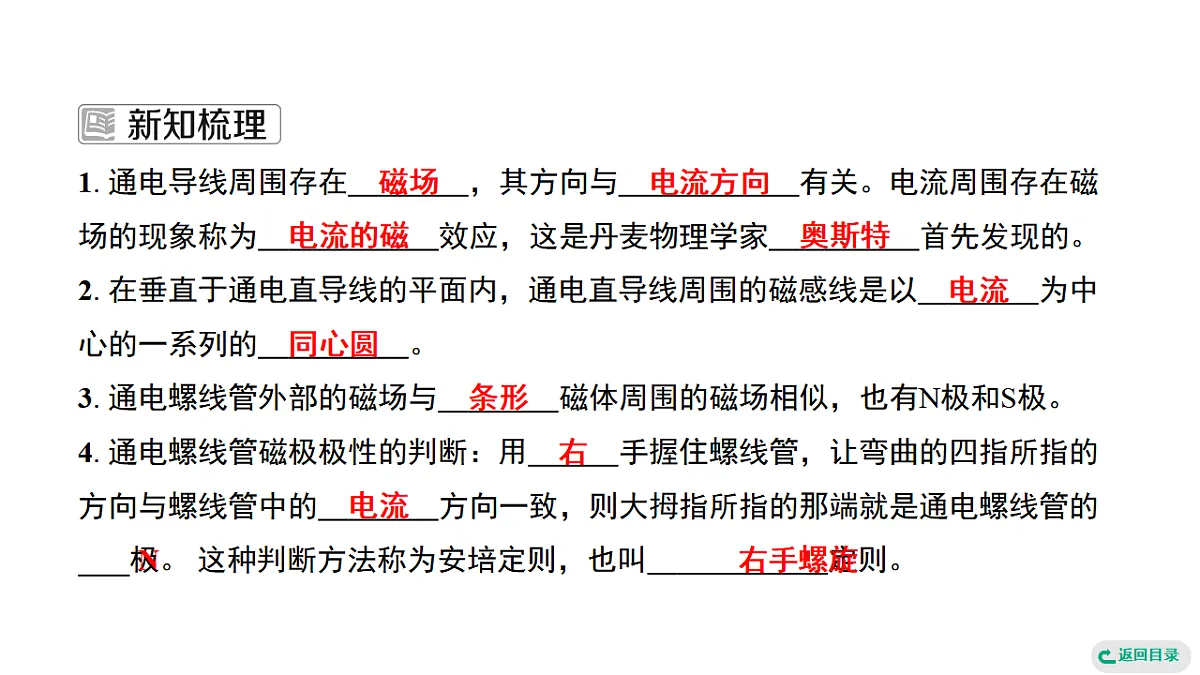

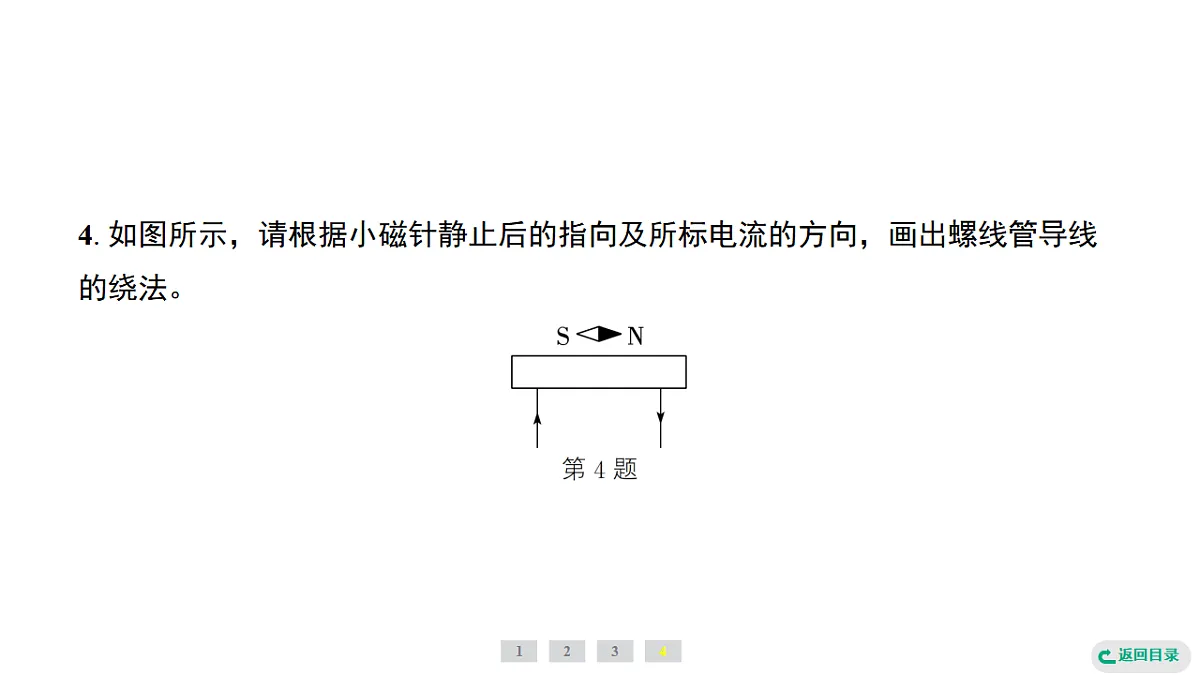

第十六章　电 和 磁 二、 电流的磁场 第1课时　电流的磁场 1. 通电导线周围存在 　磁场　，其方向与 　电流方向　有关。电流周围存在磁场的现象称为 　电流的磁　效应，这是丹麦物理学家 　奥斯特　首先发现的。2. 在垂直于通电直导线的平面内，通电直导线周围的磁感线是以 　电流　为中心的一系列的 　同心圆　。3. 通电螺线管外部的磁场与 　条形　磁体周围的磁场相似，也有N极和S极。4. 通电螺线管磁极极性的判断：用 　右　手握住螺线管，让弯曲的四指所指的方向与螺线管中的 　电流　方向一致，则大拇指所指的那端就是通电螺线管的 　N　极。 这种判断方法称为安培定则，也叫 　右手螺旋　定则。磁场　电流方向　电流的磁　奥斯特　电流　同心圆　条形　右　电流　N　右手螺旋　 1. （教材P36材料改编）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行，接通电路后，观察到小磁针偏转。下列说法中错误的是（　A　）A2. 如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。3. （2024·苏州）如图所示，请标出电源和螺线管上方的极性。4. 如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。 1. 如图甲所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针偏转。（1） 第一个通过类似实验得出电和磁之间有联系的物理学家是 　奥斯特　（填人名）。（2） 改变直导线中的电流方向，小磁针偏转方向也发生改变，这表明 　电流的磁场方向与电流的方向有关　。奥斯特　电流的磁场方向与电流的方向有关　南北　（3） 图甲中的直导线AB是 　南北　（南北/东西）方向放置在小磁针上方的。（4） 通电直导线周围的磁感线分布如图乙所示，磁感线是以直导线为中心的一系列的 　同心圆　，从图中可看出，磁感线是 　闭合　（闭合/不闭合）的曲线；图中小磁针涂黑的磁极是 　S　极。同心圆　闭合　S　2. 用如图所示的装置可以探究通电螺线管外部磁场的方向与什么因素有关。（1） 通电螺线管外部周围放置小磁针是为了 　显示磁场方向　。（2） 实验过程中，把电池的正负极位置对调，这样操作是为了研究 　通电螺线管外部磁场的方向与电流方向的关系　。显示磁场方向　通电螺线管外部磁场的方向与电流方向的关系　3. 通电螺线管两端的极性取决于（　B　）4. 关于螺线管，下列说法错误的是（　A　）BA5. 下列选项中表示的通电螺线管中电流方向和螺线管周围磁感线分布的四种情况，其中正确的是（　B　） B 6. 如图所示，通电螺线管周围有四个静止的小磁针a、b、c、d，涂黑的一端表示N极，其中指向不正确的是（　C　）C7. 如图所示，闭合开关S1、S2，两个通电螺线管的相互作用情况以及A、B端的极性分别是（　C　）C8. 如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，想一想将会产生的现象是（　B　）B9. 如图所示，通电螺线管左侧的C为条形磁铁，右侧的D为软铁棒，A是电源的正极。下列判断中正确的是（　D　）D10. （2025·扬州）如图，根据小磁针静止时N极的指向，标出A处的磁感线方向和电源正、负极。11. 如图所示，电流表正确连接在电路中，通电时请在括号中标出电源正、负极及小磁针静止时的N极。12. 如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕法。 13. 为了解释地球的磁性，安培假设地球的磁场是由以地心为圆心的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（图中虚线为地轴）（　B　） B第十六章　电 和 磁 二、 电流的磁场 第2课时　电磁铁　电磁继电器 1. 电磁铁由 　线圈　和 　铁芯　组成。电磁铁磁性的强弱与 　线圈中电流的大小　及 　线圈的匝数　有关。2. 与永磁体相比，电磁铁具有以下几个优点：（1） 电磁铁磁性的有无可以由 　通电、断电　来控制。（2） 电磁铁磁性的强弱可以通过调节 　电流的大小　来控制。（3） 电磁铁的N、S极是由线圈中的 　电流方向　决定的，便于人工控制。线圈　铁芯　线圈中电流的大小　线圈的匝数　通电、断电　电流的大小　电流方向　3. 电磁继电器是用 　电磁铁　控制电路的一种 　开关　。4. 电磁继电器工作电路可分为 　控制　电路和 　受控　电路两部分。5. 利用电磁继电器可以用 　低电压　、 　弱电流　的控制电路来控制 　高电压　、 　强电流　的受控电路，并且能实现遥控和生产自动化。电磁铁　开关　控制　受控　低电压　弱电流　高电压　强电流　 1. 如图所示，弹簧下端悬挂一铁块A，开关S由1拨向2时，弹簧的伸长量将 　变小　（变大/不变/变小），若想使弹簧变长，则可以向 　左　（左/右）移动滑动变阻器的滑片。变小　左　2. 虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示，图中的螺线管中插入了一根软铁棒，通电后磁性会更 　强　（强/弱）；当水位到达金属块A时， 　红　（红/绿）灯亮。强　红　3. 下列选项中，能减弱通电螺线管磁性的措施是（　C　）4. 下列功能中，电磁继电器不能完成的是（　A　）CA 1. 小红在码头附近游玩时，看到正在工作的电磁起重机，它的主要部件是电磁铁，与永磁体相比，它的优点是 　磁性有无可以通过电流的通断来实现　（写出一条即可）。你知道电磁铁还有哪些应用吗？请写出一例： 　电磁继电器（合理即可）　。磁性有无可以通过电流的通断来实现　电磁继电器（合理即可）　N　缩短　2. 如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，当开关S闭合后，电磁铁上端是 　N　极；滑动变阻器的滑片P向左滑动，弹簧的长度 　缩短　（伸长/缩短）。3. 如图所示为燃油汽车启动装置的电路简图。汽车启动时，需要将钥匙插入钥匙孔并旋转，旋转钥匙相当于闭合开关，电源 　1　（1/2）与电磁铁接通，根据 　电流的磁效应　，电磁铁有磁性，将衔铁吸下， 　动触点A　与静触点B接通，电动机工作。1　电流的磁效应　动触点A　4. 小明发明了一种自动报警器，其电路图如图所示。当有人踩在力敏电阻上时，力敏电阻阻值减小，电磁铁磁性 　增强　（增强/减弱），则报警用的电铃应安装在 　B　（A/B）处。增强　B　5. 关于电磁铁，下列说法正确的是（　C　）6. 下列组成电磁继电器的部件中，能够用铜材料制作的是（　B　）CB7. 如图所示，下列做法中，电磁铁不能吸引更多大头针的是（　D　）D8. 如图所示，开关由触点a改接到触点b时，电磁铁的磁性强弱及A端的极性变化情况是（电源电压相同）（　D　）D9. （2025·龙东地区）如图，电路中的GMR是巨磁电阻（其阻值随周围磁场强度的增强而减小），当开关S1和S2闭合时，将滑片P向左移动，下列说法正确的是（　B　）B10. （教材P40实践与练习T3变式）有一个蓄电池，它的正负极标识已经模糊不清，某同学利用现有的小磁针、螺线管、开关和导线，自行设计实验进行判断，其方法如图，在桌面上放一个小磁针，在小磁针旁放一螺线管，闭合开关S后，小磁针N极向东偏转。下述判断正确的是（　A　）A11. （2025·苏州昆山模拟）将如图所示的电磁铁连入你设计的电路中（在虚线框内完成，器材自选）。要求：① 电磁铁磁性的有无可以控制；② 能改变电磁铁磁性的强弱；③ 电路接通后使小磁针静止时处在如图所示的位置。12. （2025·南通如皋段考）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤晒伤，甚至诱发皮肤癌。小明利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。闭合S1，当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚上防紫外线的遮阳布展开。（1） 电磁铁的上端为 　S　极，为满足要求，光敏电阻阻值应随光的增强而 　减小　（增大/减小）；调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻的滑片P向 　右　（左/右）移动。（2） 从安全用电的角度分析，进户线a应该是 　火　线。S　减小　右　火　 13. 如图，为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光，请在图中连好电路。
