15.3 电流的热效应　焦耳定律 2025-2026学年物理苏科版九年级下册第十五章电功和电热 习题课件（含答案）

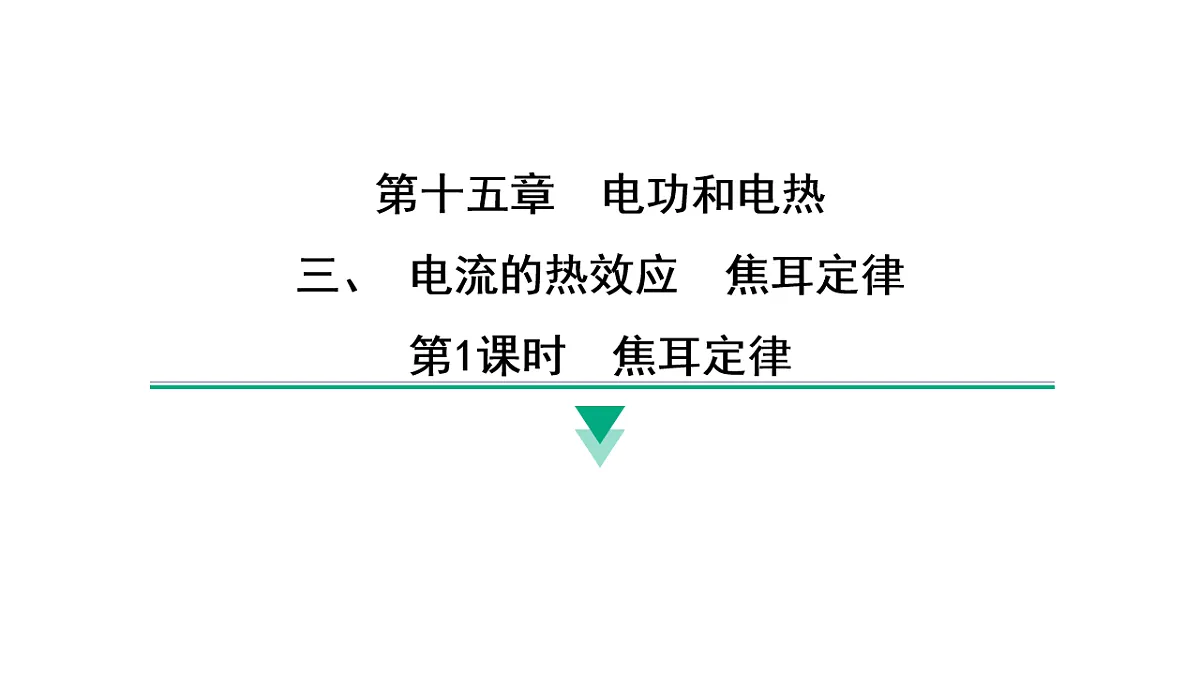

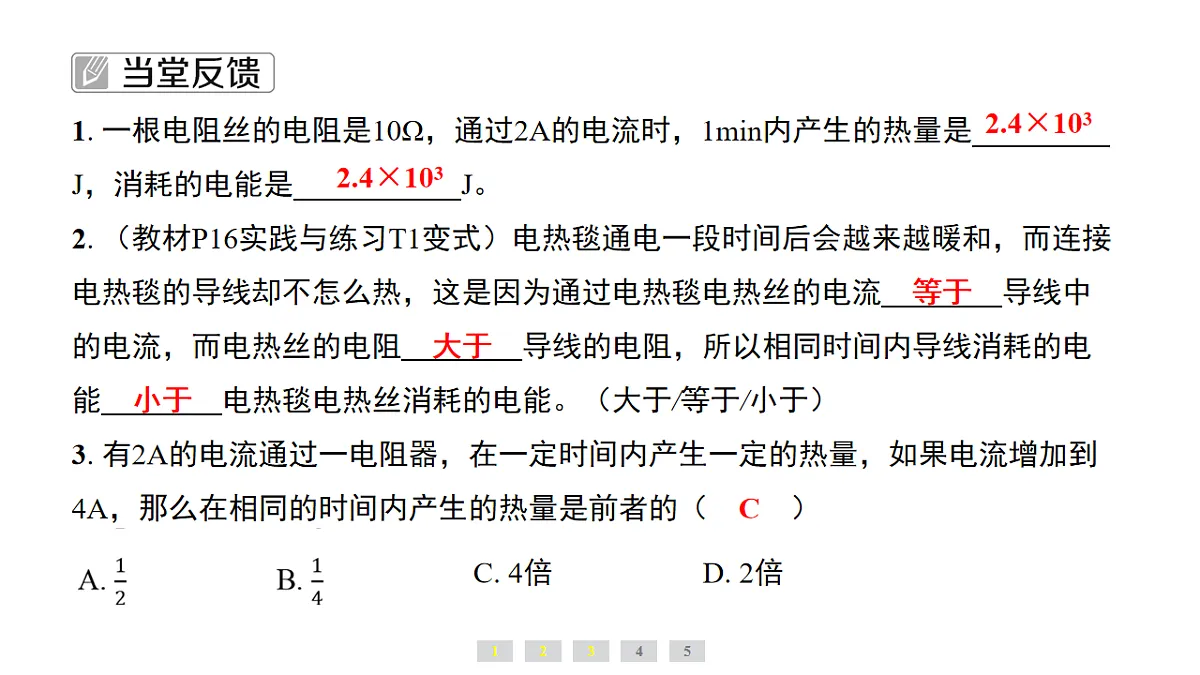

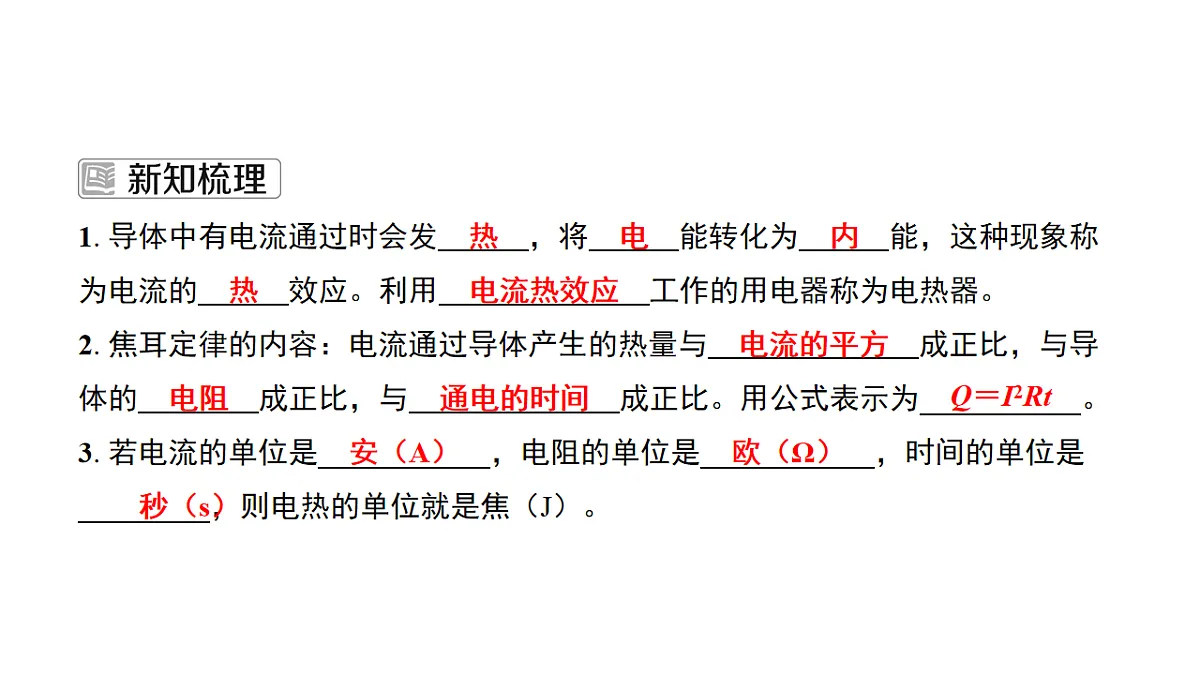

第十五章　电功和电热 三、 电流的热效应　焦耳定律 第1课时　焦耳定律 1. 导体中有电流通过时会发 　热　，将 　电　能转化为 　内　能，这种现象称为电流的 　热　效应。利用 　电流热效应　工作的用电器称为电热器。2. 焦耳定律的内容：电流通过导体产生的热量与 　电流的平方　成正比，与导体的 　电阻　成正比，与 　通电的时间　成正比。用公式表示为 　Q＝I2Rt　。3. 若电流的单位是 　安（A）　，电阻的单位是 　欧（Ω）　，时间的单位是 　秒（s）　，则电热的单位就是焦（J）。热　电　内　热　电流热效应　电流的平方　电阻　通电的时间　Q＝I2Rt　安（A）　欧（Ω）　秒（s）　 UIt　 大于　 1. 一根电阻丝的电阻是10Ω，通过2A的电流时，1min内产生的热量是 　2.4×103　J，消耗的电能是 　2.4×103　J。2. （教材P16实践与练习T1变式）电热毯通电一段时间后会越来越暖和，而连接电热毯的导线却不怎么热，这是因为通过电热毯电热丝的电流 　等于　导线中的电流，而电热丝的电阻 　大于　导线的电阻，所以相同时间内导线消耗的电能 　小于　电热毯电热丝消耗的电能。（大于/等于/小于）3. 有2A的电流通过一电阻器，在一定时间内产生一定的热量，如果电流增加到4A，那么在相同的时间内产生的热量是前者的（　C　）2.4×103　2.4×103　等于　大于　小于　C4. 如图所示，把长短相同、粗细不同的两根镍铬合金线R1和R2串联起来接在电路中，若R1＜R2，则先被点燃的火柴是（　C　）C5. 某车载保温杯的加热电路如图所示，车辆提供的电源电压为12V，其中R1＝4Ω为保护电阻，R2为发热电阻。使用时，电路中的电流为1A，求：（1） R2的阻值。 （2） 10s时间，发热电阻R2产生的热量。解：（2） 10s时间，发热电阻R2产生的热量Q＝I2R2t＝（1A）2×8Ω×10s＝80J第十五章　电功和电热 三、 电流的热效应　焦耳定律 第2课时　焦耳定律的应用  水吸收的热量　  　　　 （1） 图甲中，当开关 　S1闭合、S2断开　时是低温挡；当开关 　S1、S2都闭合　时是高温挡。（2） 图乙中，当开关 　S1闭合、S2断开　时是低温挡；当开关 　S1、S2都闭合　时是高温挡。S1闭合、S2断开　S1、S2都闭合　S1闭合、S2断开　S1、S2都闭合　2. 如图甲、乙所示为两种变挡电加热电路。 1. （2024·遂宁）某电热水壶的额定电压为220V，额定加热功率为1000W，电热丝R在电路中的位置如图所示。[c水＝4.2×103J/（kg·℃）]（1） 正常工作时，求电热丝R的电阻。 （2） 用该电热水壶把质量为1kg的水从20℃加热至100℃，求水吸收的热量。解：（2） 水吸收的热量Q吸＝c水m（t－t0）＝4.2×103J/（kg·℃）×1kg×（100℃－20℃）＝3.36×105J（3） 在第（2）问中，水壶正常工作，若电热丝产生的热量80％被水吸收，则该过程需多少秒？ 2. 如表所示为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：（1） 电烤箱在高温挡正常工作10min所消耗的电能。解：（1） 当只闭合S1时，R1、R2串联，为低温挡，当闭合S1、S2时，是R1的简单电路，为高温挡。电烤箱在高温挡正常工作10min所消耗的电能W＝P高t＝1100W×10×60s＝6.6×105J（2） 电路中R1的阻值。 （3） 电烤箱在低温挡正常工作时，电路中的电流和R1的功率。
