物理必修 第三册实验：电池电动势和内阻的测量练习题

这是一份物理必修 第三册实验：电池电动势和内阻的测量练习题，文件包含人教版必修第三册高二物理同步考点课后培优练习123实验电池电动势和内阻的测量原卷版docx、人教版必修第三册高二物理同步考点课后培优练习123实验电池电动势和内阻的测量解析版docx等2份试卷配套教学资源，其中试卷共34页， 欢迎下载使用。
课后培优练级练
培优第一阶——基础过关练

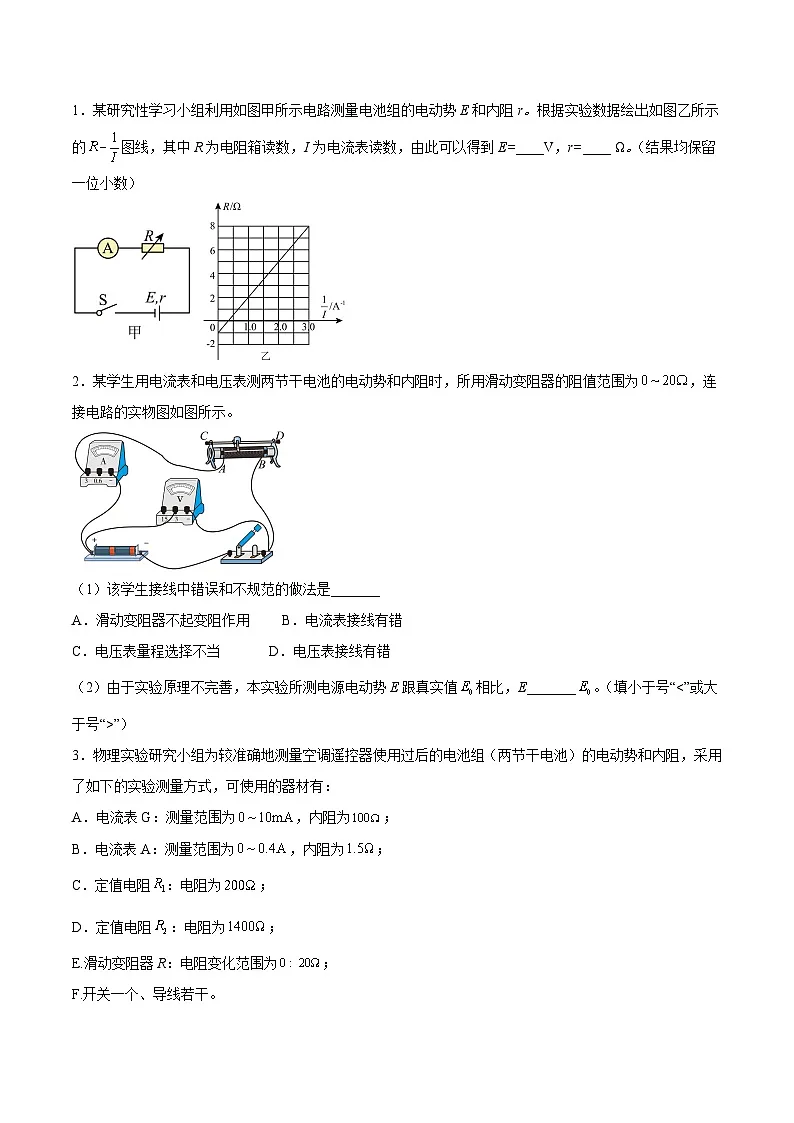

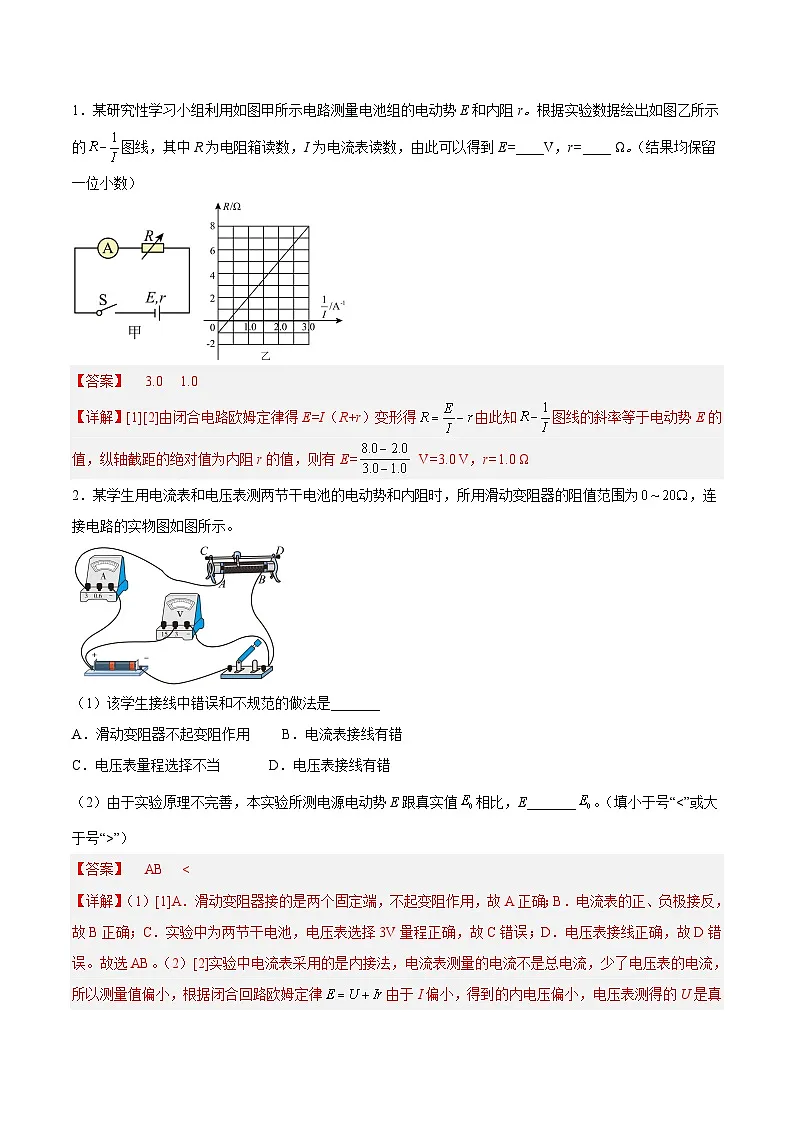

1．某研究性学习小组利用如图甲所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如图乙所示的图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E=____V，r=____ Ω。（结果均保留一位小数）
【答案】 3.0 1.0
【详解】[1][2]由闭合电路欧姆定律得E=I（R+r）变形得由此知图线的斜率等于电动势E的值，纵轴截距的绝对值为内阻r的值，则有E= V=3.0 V，r=1.0 Ω
2．某学生用电流表和电压表测两节干电池的电动势和内阻时，所用滑动变阻器的阻值范围为，连接电路的实物图如图所示。
（1）该学生接线中错误和不规范的做法是_______
A．滑动变阻器不起变阻作用 B．电流表接线有错
C．电压表量程选择不当 D．电压表接线有错
（2）由于实验原理不完善，本实验所测电源电动势E跟真实值相比，E_______。（填小于号“”）
【答案】 AB
