高中物理串联电路和并联电路课时练习

这是一份高中物理串联电路和并联电路课时练习，文件包含人教版必修第三册高二物理同步考点课后培优练习114串联电路和并联电路原卷版docx、人教版必修第三册高二物理同步考点课后培优练习114串联电路和并联电路解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

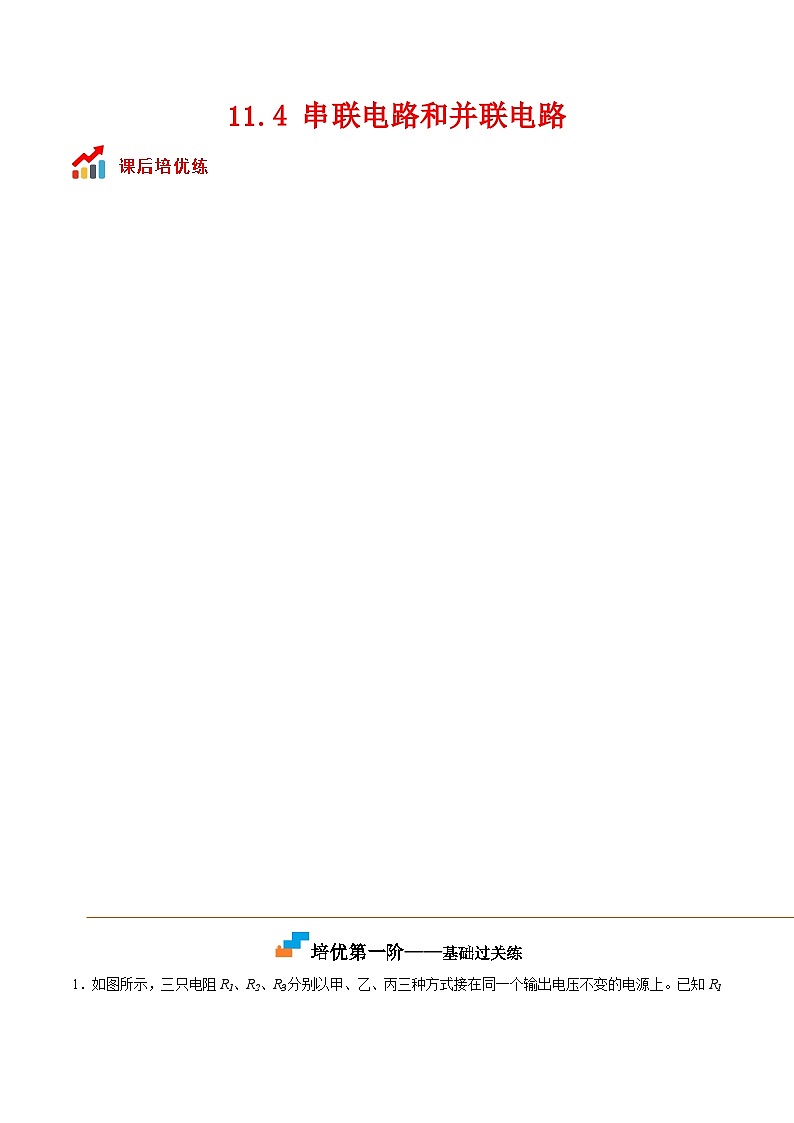

培优第一阶——基础过关练

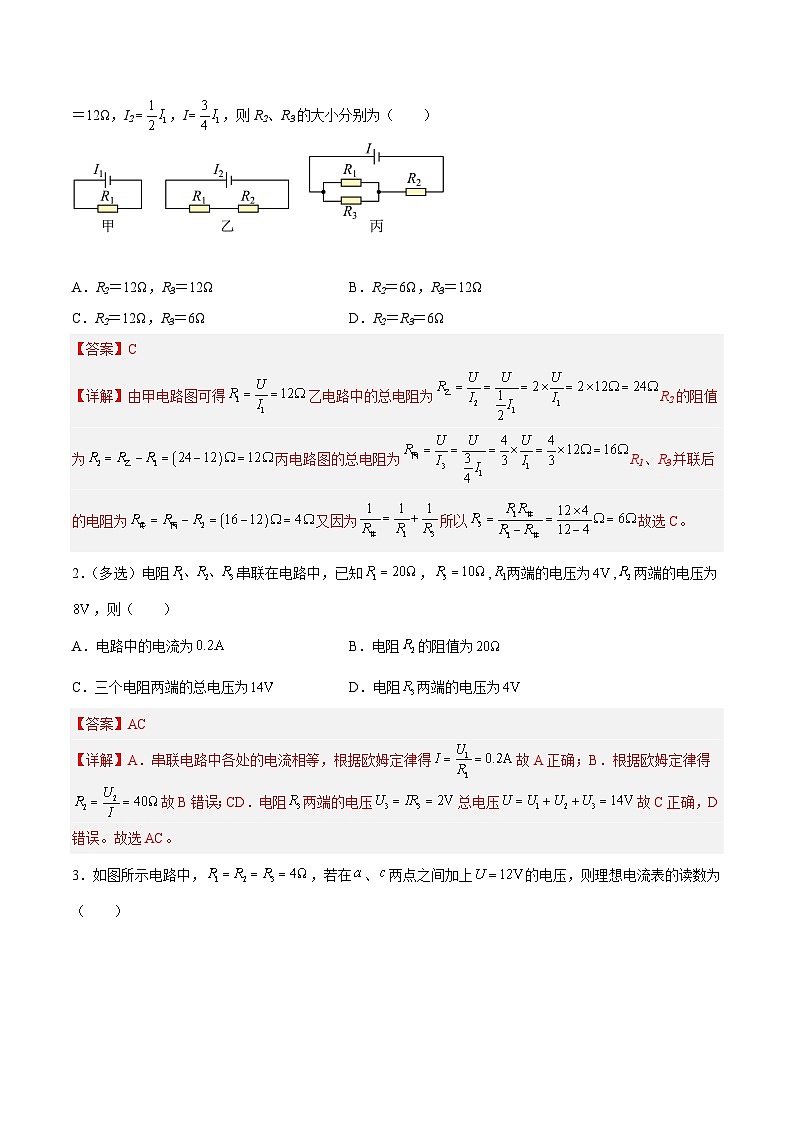

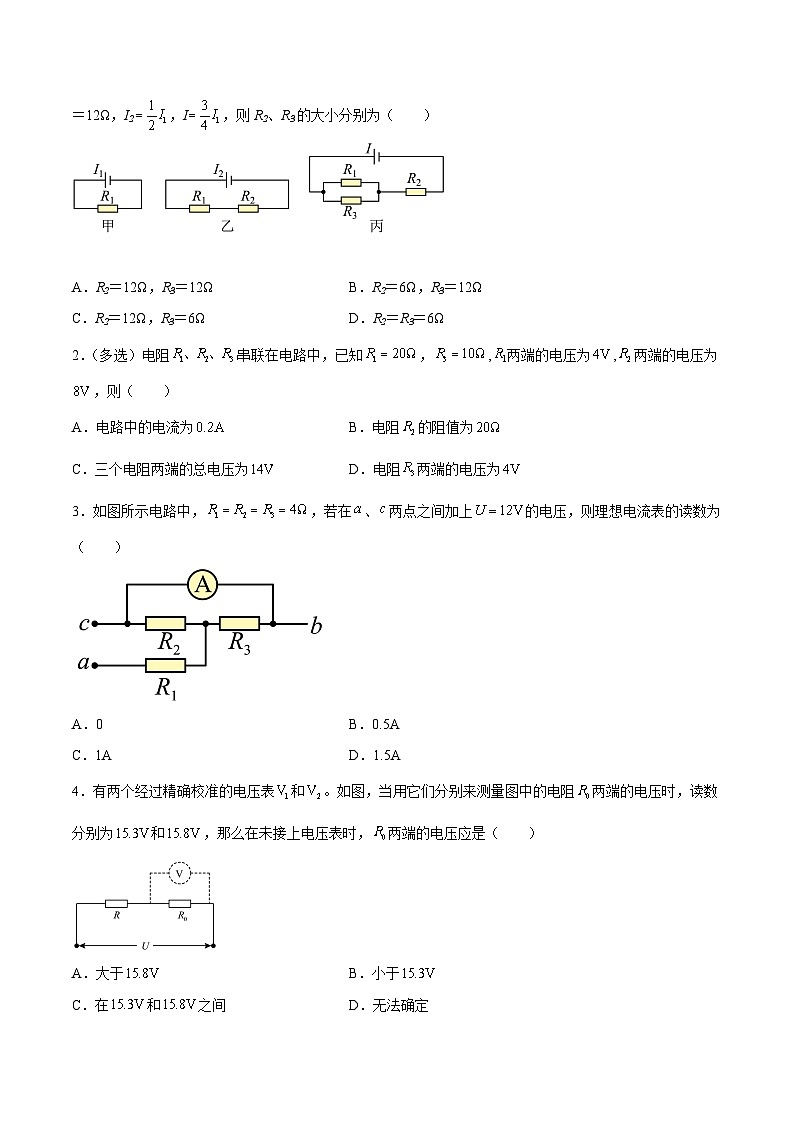

1．如图所示，三只电阻R1、R2、R3分别以甲、乙、丙三种方式接在同一个输出电压不变的电源上。已知R1＝12Ω，I2，I，则R2、R3的大小分别为（ ）
A．R2＝12Ω，R3＝12ΩB．R2＝6Ω，R3＝12Ω
C．R2＝12Ω，R3＝6ΩD．R2＝R3＝6Ω
2．（多选）电阻串联在电路中，已知，,两端的电压为,两端的电压为，则（ ）
A．电路中的电流为B．电阻的阻值为
C．三个电阻两端的总电压为D．电阻两端的电压为

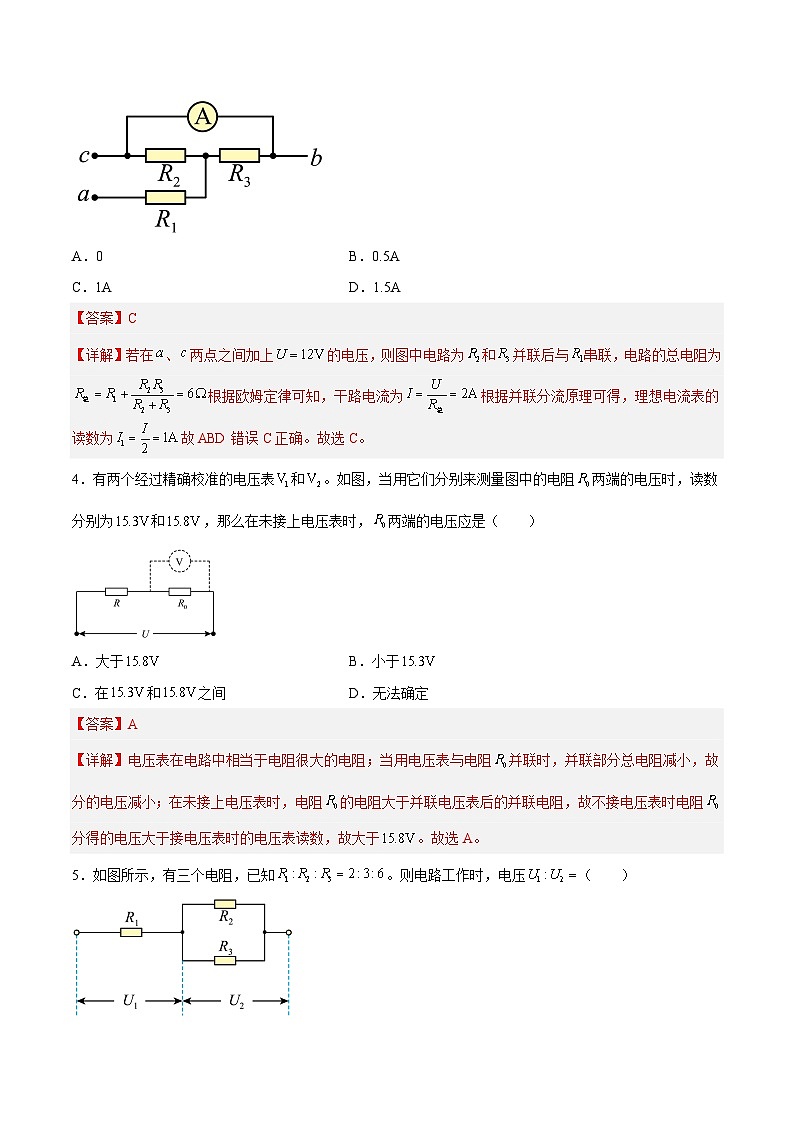

3．如图所示电路中，，若在、两点之间加上的电压，则理想电流表的读数为（ ）
A．0B．0.5A
C．1AD．1.5A
4．有两个经过精确校准的电压表和。如图，当用它们分别来测量图中的电阻两端的电压时，读数分别为和，那么在未接上电压表时，两端的电压应是（ ）
A．大于B．小于
C．在和之间D．无法确定

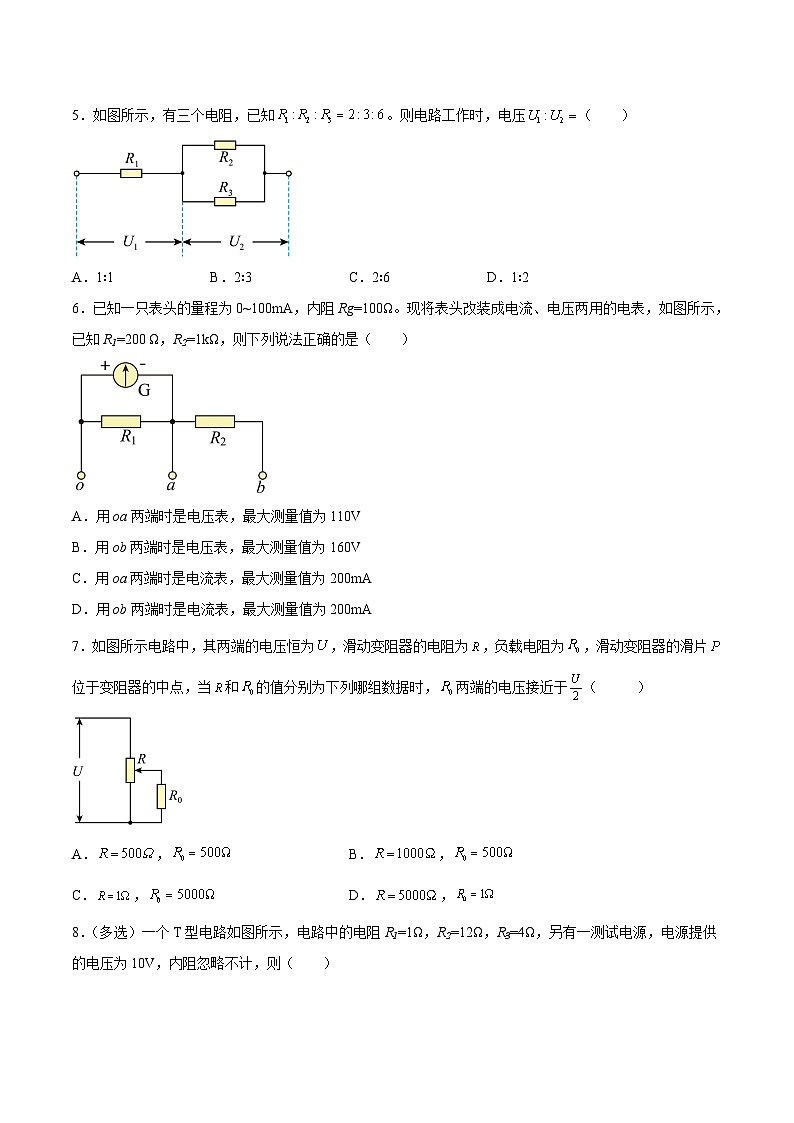

5．如图所示，有三个电阻，已知。则电路工作时，电压（ ）
A．1∶1B．2∶3C．2∶6D．1∶2
6．已知一只表头的量程为0~100mA，内阻Rg=100Ω。现将表头改装成电流、电压两用的电表，如图所示，已知R1=200 Ω，R2=1kΩ，则下列说法正确的是（ ）
A．用a两端时是电压表，最大测量值为110V
B．用b两端时是电压表，最大测量值为160V
C．用a两端时是电流表，最大测量值为200mA
D．用b两端时是电流表，最大测量值为200mA
7．如图所示电路中，其两端的电压恒为，滑动变阻器的电阻为，负载电阻为，滑动变阻器的滑片位于变阻器的中点，当和的值分别为下列哪组数据时，两端的电压接近于（ ）
A．，B．，
C．，D．，
8．（多选）一个T型电路如图所示，电路中的电阻R1=1Ω，R2=12Ω，R3=4Ω，另有一测试电源，电源提供的电压为10V，内阻忽略不计，则（ ）
A．当cd端短路时，ab之间的等效电阻是4Ω
B．当ab端短路时，cd之间的等效电阻是4Ω
C．当ab两端接通测试电源时，cd两端的电压为8V
D．当cd两端接通测试电源时，ab两端的电压为8V
9．（多选）测量电阻伏安特性时，用表示测量电阻的阻值，表示电压表的内阻，RA表示电流表的内阻，表示内外接转换时电流表的相对变化，表示内外接转换时电压表的相对变化，则下列说法正确的是（ ）
A．当，且R较RA大得不多时，宜选用电流表外接
B．当，且R较RA大得不多时，宜选用电流表内接
C．当时宜采用电流表内接
D．当时宜采用电流表外接
10．如图甲所示，通电后理想电流表A1和A2的示数之比为1：2，若将电阻R1、R2改接为如图乙所示的电路，则通电后理想电压表V1和V2的示数之比U1：U2=___________。
11．某同学按图1电路图，把满偏电流为10 mA、内阻为30 Ω的表头G改装为双量程电压表，并进行校准。
（1）根据上述表头参数，将其改装成量程为5 V和15 V的双量程电压表。则定值电阻R1=________ Ω，R2=________ Ω。
（2）用量程为5 V的标准电压表对改装表5 V挡进行校准，选择开关应接________（选填“b”或“c”），在闭合S前，滑片P应靠近滑动变阻器的________（选填“M”或“N”）端。
（3）选择开关接b，表头G的指针位置如图2所示，此时电压为________V。
12．某实验小组在“测定金属的电阻率”的实验过程中，已知实验中所用的滑动变阻器阻值范围为，电流表内阻约几欧，电压表内阻约。电源为干电池（不宜在长时间、大功率状况下使用），电动势，内阻很小。则图中________（填电路图下方的字母）电路为本次实验应当采用的最佳电路，用此电路测得的金属丝电阻比真实值________（选填“大”或“小”）。
A． B．C．D．
培优第二阶——拓展培优练
13．如图所示的电路为用伏安法测量金属电阻R的电路图，当S接a时，电压表示数为2.7V，电流表示数为5.0mA，当S接b时，电压表示数为2.8V，电流表示数为4.0mA，那么为了较准确测量该电阻S应接于______点（填“a”或“b”），该电阻测量值较准确的数值等于______，测量值比真实值______（填“偏大”或“偏小”）。此电路也可以测量电阻的功率，当个S接a时，电阻R功率的测量值比真实值______（填“偏大”或“偏小”），当S接b时，电阻R功率的测量值比真实值______（填“偏大”或“偏小”）。
14．小李在实验室测量一电阻Rx的阻值。因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图乙所示，其读数___________A；将K掷到2，电压表和电流表的读数分别为，。由此可知应采用电流表___________（选填“内”或“外”）接法。
15．某实验小组为了测量定值电阻Rx的阻值（约25 kΩ），预备了下列器材：
A．电流表A1（量程为100 μA，内阻约为 2 kΩ）
B．电流表A2（量程为500 μA，内阻约为300 Ω）
C．电压表V1（量程为15 V，内阻约为100 kΩ）
D．电压表V2（量程为50 V，内阻约为500 kΩ）
E.直流电源E（电动势为20 V，允许最大电流为1 A）
F.滑动变阻器R（最大阻值为1 kΩ，额定功率为1 W）
G.电键和导线若干
（1）在虚线框内画出实验电路图___________；
（2）电流表应选___________，电压表应选___________；（填字母代号）
（3）测量结果___________（选填“偏大”或“偏小”）。
16．某实验小组利用热敏电阻R，制作简易电子温度计，该热敏电阻说明书给出的阻值R随温度t变化的曲线如图甲所示。
（1）为检验该热敏电阻的参数是否与图甲一致，测量部分温度下的阻值，设计如图乙所示电路。把该热敏电阻置于恒温箱中，利用如下实验器材测量时热敏电阻的阻值。
A．蓄电池（电动势，内阻不计）
B．电压表（量程，内阻约）
C．电流表（量程，内阻约）
D．滑动变阻器（最大阻值）
E．滑动变阻器（最大阻值）
F．开关、导线若干
①参照图甲中的参数，滑动变阻器应选用____________（填“”或“”）；
②单刀双掷开关应接在____________（填“1”或“2”）。
（2）经检测无误后，把该热敏电阻与（1）中蓄电池和电流表串联，制作简易温度计（如图丙所示）。
①该温度计能够测量的最高温度为____________。
②测量多组数据，并在电流表表盘上标注出相应的温度值，绘制出表盘刻度。电流值越大，对应的温度____________。（填“越低”或“越高”）
17．某同学要将一小量程电流表（满偏电流为，内阻为）改装成有两个量程的电流表，设计电路如图（a）所示，其中定值电阻，。
（1）当开关S接A端时，该电流表的量程为___________；
（2）当开关S接B端时，该电流表的量程比接在A端时___________（填“大”或“小”）
（3）该同学选用量程合适的电压表（内阻未知）和此改装电流表测量未知电阻的阻值，设计了图（b）中两个电路。不考虑实验操作中的偶然误差，则使用___________（填“甲”或“乙”）电路可修正由电表内阻引起的实验误差。
18．在如图所示的电路中，三个电阻的阻值均为，电压U恒为，则电流表和电压表的示数分别为多少？若将电压表与电流表的位置互换，则电流表和电压表的示数又分别为多少？
19．有一电流表G，内阻Rg=10Ω，满偏电流Ig=3mA。
（1）要把它改装成量程为0~3V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？
（2）要把它改装成量程为0~6A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？
20．多用电表的原理：多用电表内部只有一个表头（即灵敏电流表），它的量程大约几百微安（），电阻约。它是怎样做到能测量不同的电压和电流的呢？举一个例子：一个灵敏电流表的量程、电阻的表头，当通过它的电流达到最大时，它两端的电压为，即它实际上也是一块量程为的电压表，如图所示。
（1）现在要把它改装成量程为的电压表，怎么办；
（2）现在要把它改装成量程为的电流表，怎么办。
