《实验：电源电动势和内阻的测量》课件第二课时

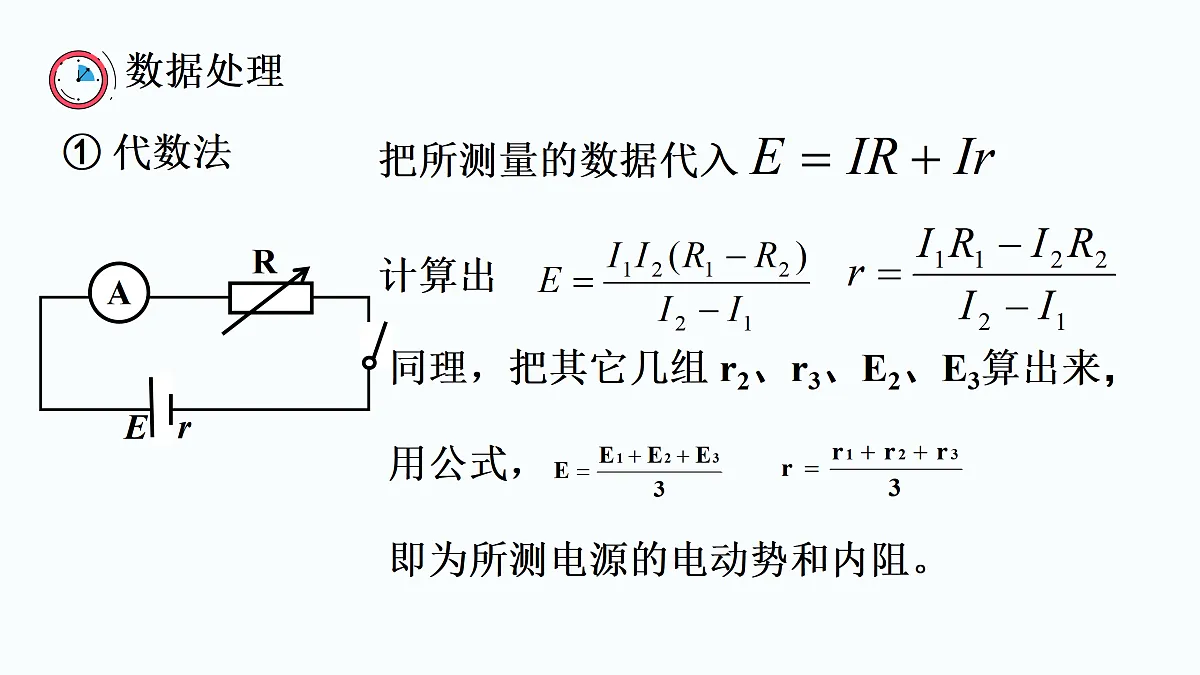

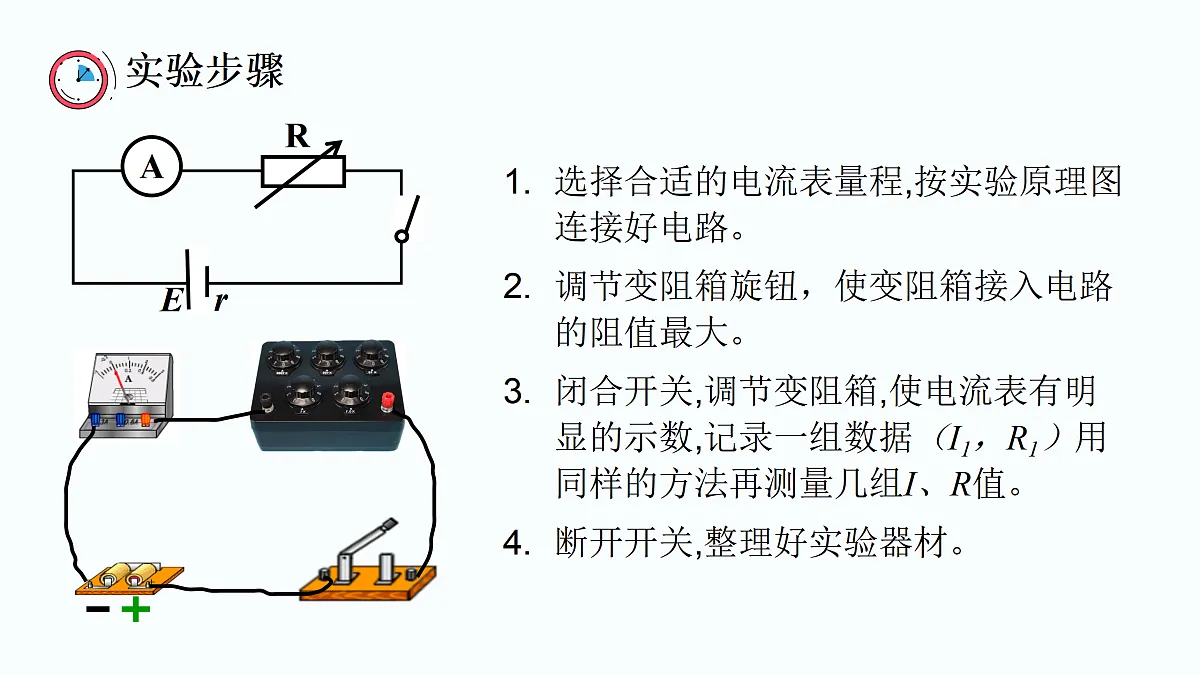

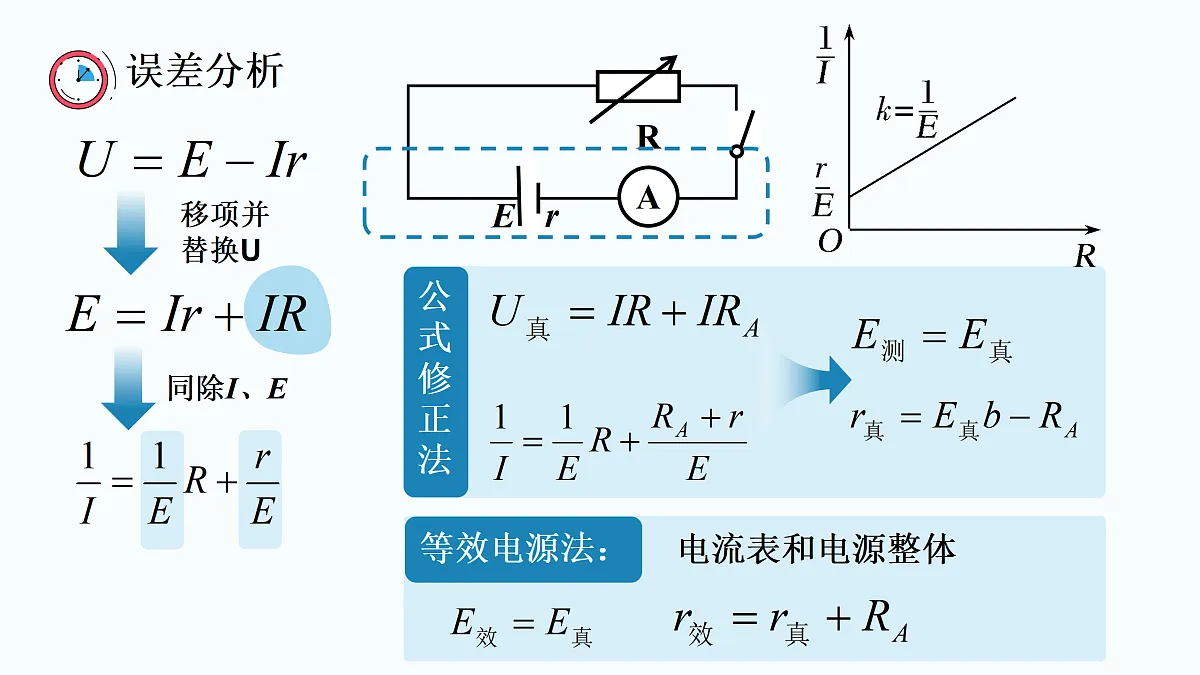

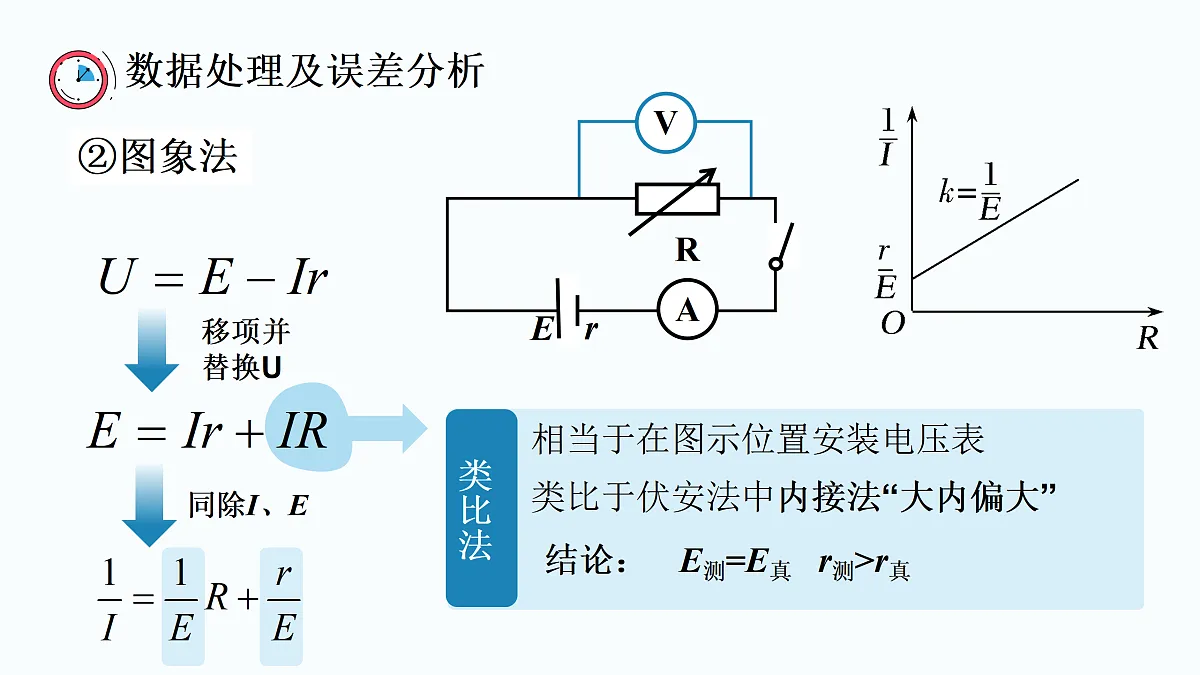

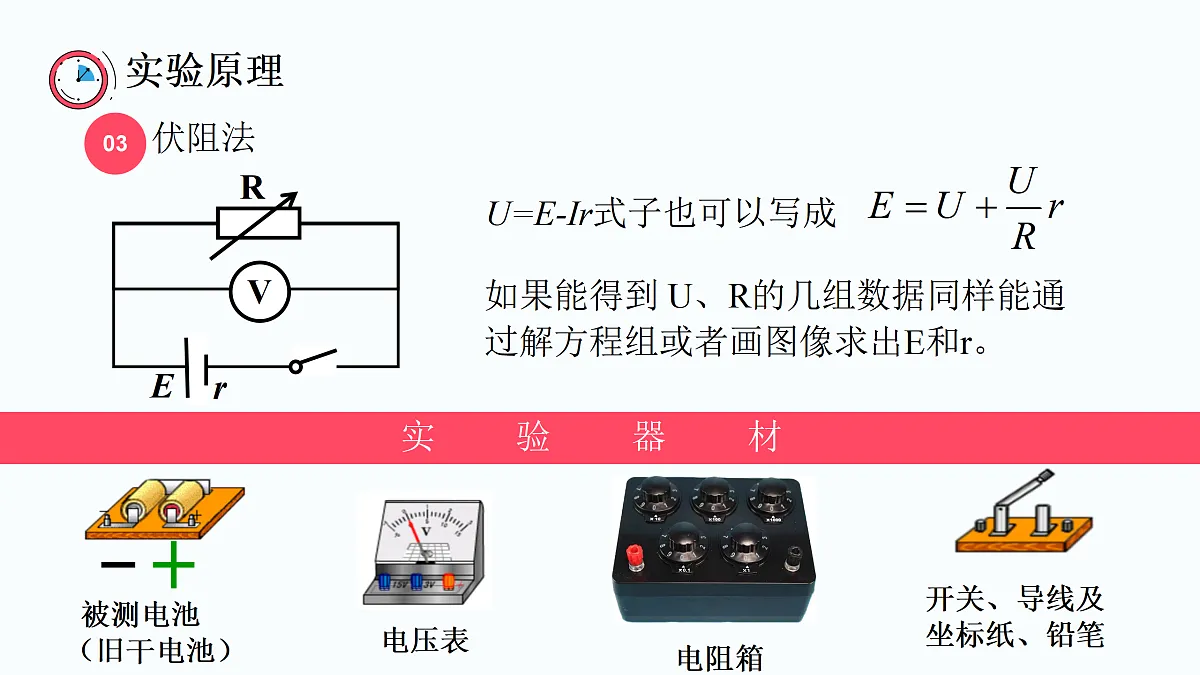

实验：电源的电动势和内阻的测量人教版必修三第12章第三节2024年7月8日讲课人：小明老师CONTENTS03数据处理04误差分析01实验原理02实验方法实验原理如果能得到I、R的几组数据也可以得到关于E和r的两个方程或者画图像，解出E和r。安阻法02AEU=E-Ir式子也可以写成电流表开关、导线及坐标纸、铅笔 被测电池（旧干电池）电阻箱实验步骤选择合适的电流表量程,按实验原理图连接好电路。调节变阻箱旋钮，使变阻箱接入电路的阻值最大。闭合开关,调节变阻箱,使电流表有明显的示数,记录一组数据（I1，R1）用同样的方法再测量几组I、R值。断开开关,整理好实验器材。AE把所测量的数据代入 计算出 数据处理AE① 代数法数据处理及误差分析②图象法AE相当于在图示位置安装电压表类比于伏安法中内接法“大内偏大”误差分析实验原理伏阻法03VEU=E-Ir式子也可以写成如果能得到 U、R的几组数据同样能通过解方程组或者画图像求出E和r。开关、导线及坐标纸、铅笔 被测电池（旧干电池）电阻箱电压表数据处理把所测量的数据代入 计算出 ① 代数法数据处理及误差分析②图象法相当于在图示位置安装电流表类比于伏安法中外接法“小外偏小”A误差分析对点训练——安阻法测电源的电动势和内阻某课外研究小组用如图甲所示的电路测量电源的电动势与内阻。电流表的量程符合实验要求，其内阻很小（可忽略）。（1）按如图甲所示的电路在图乙中连接实物图。解析：（1）电路图采用安培表和电阻箱测电源的电动势与内阻，结合电路图，实物连线如图所示：答案：（1）见解析图　（2）定值电阻R1的作用是 　　　　　　⁠。 解析：（2）定值电阻R1连接在干路上，具有保护实验电路的作用。答案：（2）保护实验电路  答案：（3）3.0　2.3对点训练——伏阻法测电源的电动势和内阻【典例3】　（2021·全国乙卷）一实验小组利用图（a）所示的电路测量一电池的电动势E（约1.5 V）和内阻r（小于2 Ω）。图中电压表量程为1 V，内阻RV＝380.0 Ω；定值电阻R0＝20.0 Ω；电阻箱R，最大阻值为999.9 Ω；S为开关。按电路图连接电路。完成下列填空： （1）为保护电压表，闭合开关前，电阻箱接入电路的电阻值可以选 　　　　⁠ Ω（选填“5.0”或“15.0”）；  答案　（1）15.0　  （2）闭合开关，多次调节电阻箱，记录下阻值R和电压表的相应读数U；  （5）通过图（b）可得E＝ 　　　　⁠ V（保留2位小数），r＝ 　　　　⁠ Ω（保留1位小数）；  答案（5）1.56　1.5　  答案（6）5
