5.1 透　镜 复习课件 （含答案）2025-2026学年度人教版物理八年级上册

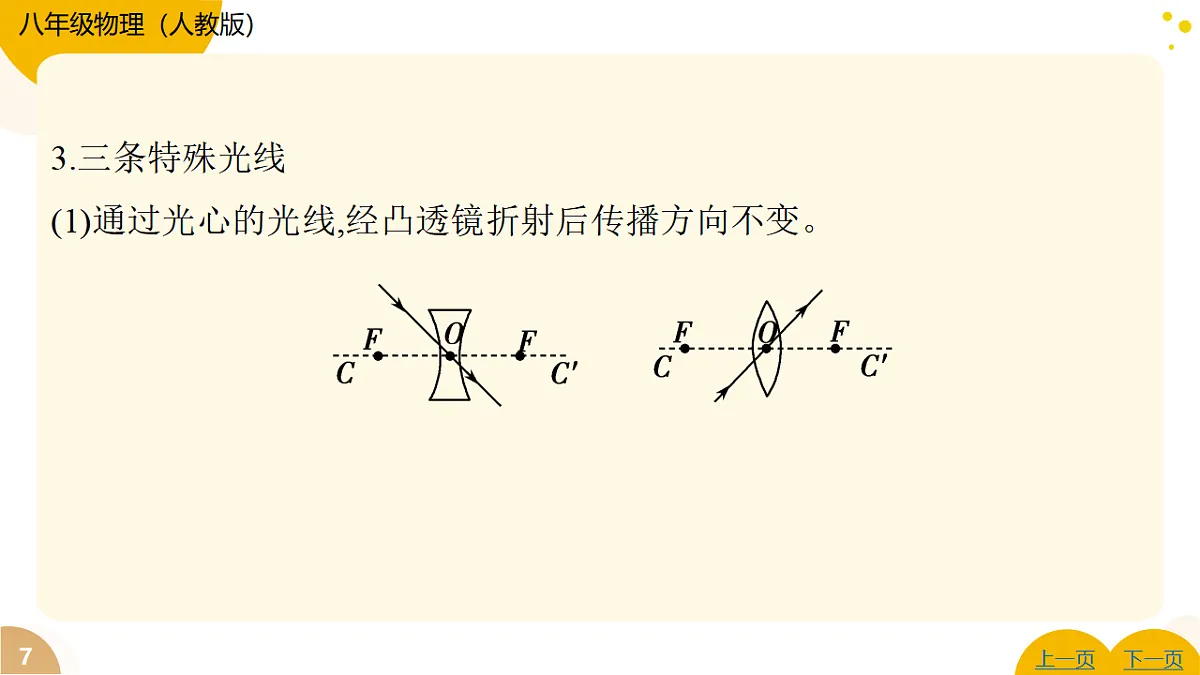

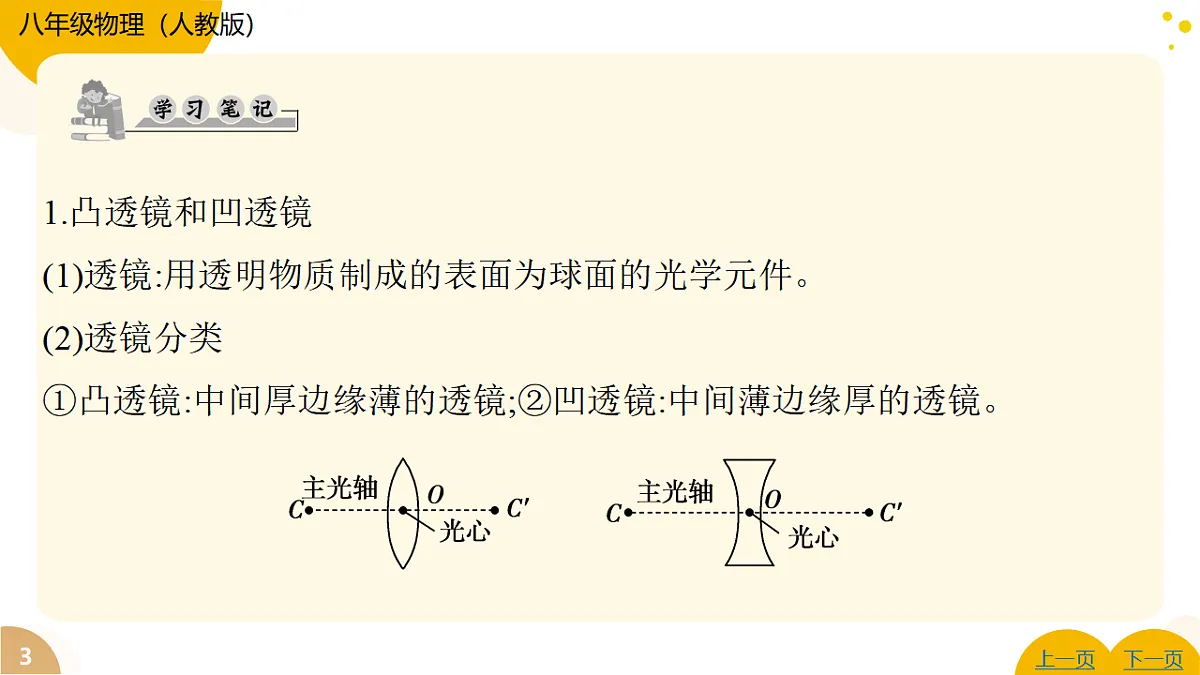

第五章　透镜及其应用透　镜第1节1.凸透镜和凹透镜(1)透镜:用透明物质制成的表面为球面的光学元件。(2)透镜分类①凸透镜:中间厚边缘薄的透镜;②凹透镜:中间薄边缘厚的透镜。(3)主光轴:透镜上通过两个球面球心的直线叫做主光轴,每个透镜都有一条主光轴。(4)光心:主光轴上有个特殊的点,通过这个点的光传播路径不变,这个点叫做透镜的光心。通常用字母“O”表示。性质:通过光心的光线传播方向不改变。(5)焦点(F):凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点,这个点叫焦点;平行光经凹透镜折射后折射光的反向延长线过虚焦点。(6)焦距(f):焦点到透镜光心的距离。2.透镜对光的作用(1)凸透镜对光线有会聚作用。(2)凹透镜对光线有发散作用。(3)透镜中的光路是可逆的。(透镜的本质是对光的折射)3.三条特殊光线(1)通过光心的光线,经凸透镜折射后传播方向不变。(2)平行于主光轴的光线,经凸透镜后会聚于焦点;经凹透镜后向外发散,但其反向延长线必会聚于焦点。(3)经过凸透镜焦点的光线经凸透镜后平行于主光轴;射向凹透镜异侧焦点的光线经凹透镜后平行于主光轴。1.根据射入透镜和从透镜射出的光线的传播方向,在下面虚线框中填上适当类型的透镜符号。略【解析】　甲透镜对光有发散的特点,所以是凹透镜;乙透镜对光有会聚作用,所以是凸透镜。2.请根据凹透镜对光线的作用完成光路。【答案】　如图所示【解析】　平行于主光轴的光线经凹透镜折射后会发散,折射光线的反向延长线过焦点;过光心的入射光线其传播方向不变。1.下列图中四种光学器件中,属于凸透镜的是 (　　)B解析:A是凹透镜,C是凹面镜,D是平面镜,只有B是凸透镜。2.如图所示的光路图中,正确的是 (　　)C解析:图A、B凹透镜使光线会聚,故A、B错误;凸透镜对光线具有会聚作用,图D使光线发散,所以D错误。平行于主光轴的光线经凸透镜后会聚于主光轴上的焦点,所以C正确。3.野外丢弃的矿泉水瓶容易引起火灾,无论是水没喝完的矿泉水瓶还是有雨水进入的矿泉水瓶,被阳光照射后都可能会引发火灾。下列图中的原理与此光学原理相同的是 (　　) 　 　B C 　　DA解析:丢弃的矿泉水瓶属于凸透镜,对光有会聚作用。A是凸透镜对光的折射;B是光的直线传播;C、D都是光的折射,所以选A。4.关于透镜,下列说法正确的是 (　　)A.凸透镜是很厚的透镜,凹透镜是很薄的透镜B.任何一束光线通过凸透镜后都将会聚于一点C.光通过透镜折射后,会聚在主光轴上的点叫焦点D.所有的光线通过透镜的光心时,传播方向都不会改变解析:凸凹透镜的定义与本身的薄厚无关,与边缘和中间的薄厚对比有关;只有平行光束经过凸透镜后才会会聚于一点;平行光线经过凸透镜折射后会聚于主光轴上的点叫焦点,故D正确。5.如图所示的透镜中,属于凸透镜的是　　　,属于凹透镜的是　　　　。对透过的光线有会聚作用的透镜的是　　　　,对透过的光线有发散作用的透镜的是　　　　(写字母)。 bd　ac　bd　ac6.我们在森林中旅游时不能随意丢弃饮料瓶。因为饮料瓶内一旦进入水后会引起火灾;车内放矿泉水瓶也会烧毁你的爱车,甚至更惨……从物理角度分析,盛水的矿泉水瓶相当于　　　　镜,对直射的太阳光有　　　　作用。 凸透　会聚7.如图所示,洛桑同学在探究透镜的特点,他将透镜正对太阳光,发现光屏上出现了一个又小又亮的光斑,请你根据这一现象判断该透镜为　　　(选填“凸透镜”或“凹透镜”),它对光有　　　　(选填“会聚”或“发散”)作用,光斑到凸透镜的距离就是凸透镜的　　　　。 凸透　会聚　焦距8.请根据凹透镜对光线的作用完成图中的光路。略9.请根据凸透镜对光线的作用完成图中的光路。略10.如图所示,一束光射向凸透镜,经折射后射到一个平面镜上,请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线,并标出反射角的度数。略11.在利用光具座进行凸透镜成像的实验中,如图所示,一束平行于凸透镜主光轴的光线通过凸透镜后,在光屏上形成了一个最小、最亮的光斑。该凸透镜的焦距是　　　　cm。 11.012.拉姆同学在学习了凸透镜后,想到了这样一个问题:凸透镜具有会聚作用,如果让平行光通过不同(材料和薄厚程度)的凸透镜,它们对光线的会聚会有怎样的不同呢?于是拉姆用两种材料做成的凸透镜A、B、C(其中A和C为同种材料),并得到了如图所示的光路图:(1)比较A和B可得到的结论是:凹凸程度相同时,凸透镜的焦距与　　　有关。 (2)比较A和C可得到的结论是:材料相同时,凸透镜的焦距与　　　　有关。 (3)本实验用到的实验方法是 。材料薄厚　控制变量法THE END谢谢
