初中物理苏科版（2024）九年级上册（2024）一、初识家用电器和电路练习

这是一份初中物理苏科版（2024）九年级上册（2024）一、初识家用电器和电路练习，共13页。试卷主要包含了单选题，多选题，填空题，实验题，综合题等内容，欢迎下载使用。

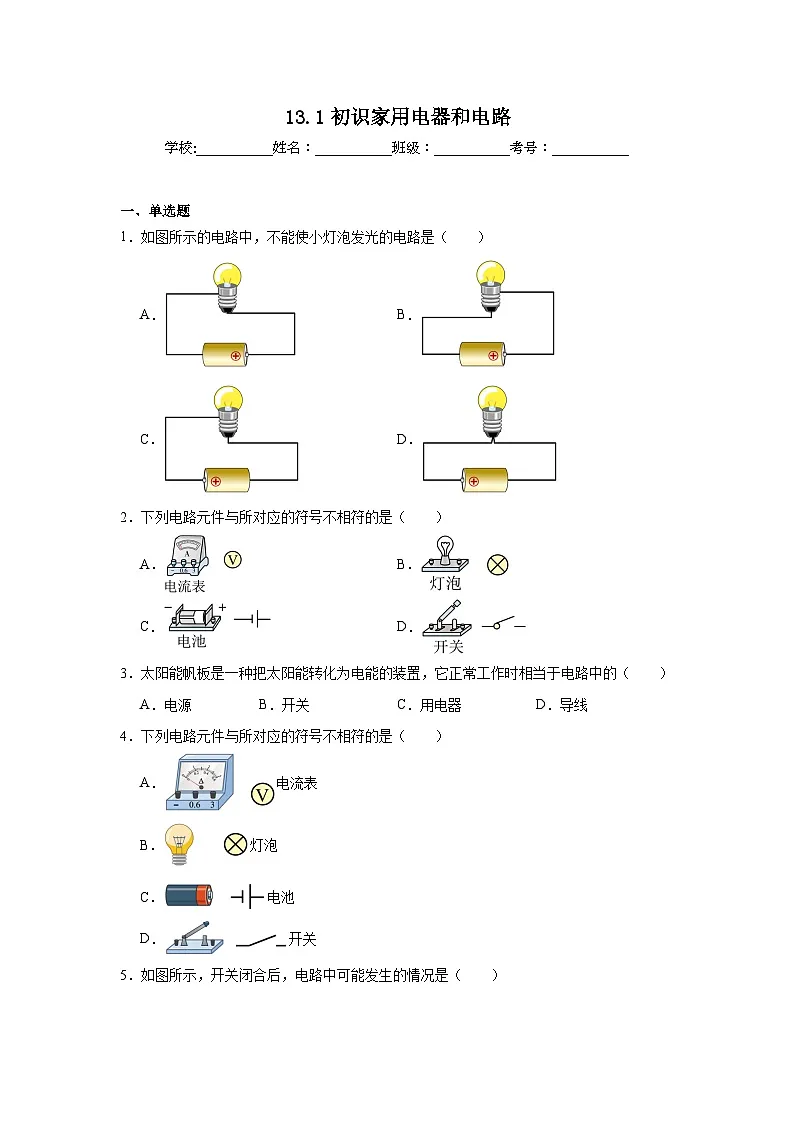

一、单选题
1．如图所示的电路中，不能使小灯泡发光的电路是（ ）
A．B．
C．D．
2．下列电路元件与所对应的符号不相符的是（ ）
A．B．
C．D．
3．太阳能帆板是一种把太阳能转化为电能的装置，它正常工作时相当于电路中的（ ）
A．电源B．开关C．用电器D．导线
4．下列电路元件与所对应的符号不相符的是（ ）
A．电流表
B．灯泡
C．电池
D．开关

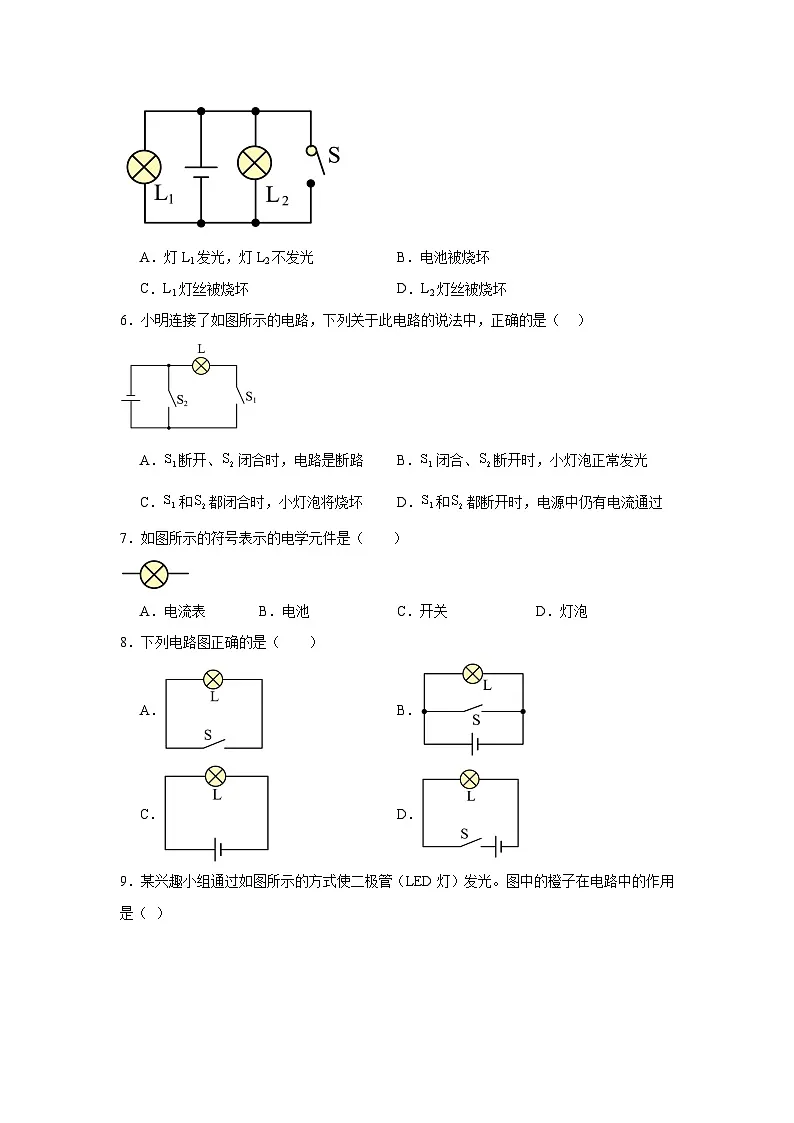

5．如图所示，开关闭合后，电路中可能发生的情况是（ ）
A．灯L1发光，灯L2不发光B．电池被烧坏
C．L1灯丝被烧坏D．L2灯丝被烧坏
6．小明连接了如图所示的电路，下列关于此电路的说法中，正确的是（ ）
A．断开、闭合时，电路是断路B．闭合、断开时，小灯泡正常发光
C．和都闭合时，小灯泡将烧坏D．和都断开时，电源中仍有电流通过
7．如图所示的符号表示的电学元件是（ ）
A．电流表B．电池C．开关D．灯泡
8．下列电路图正确的是（ ）
A．B．
C．D．

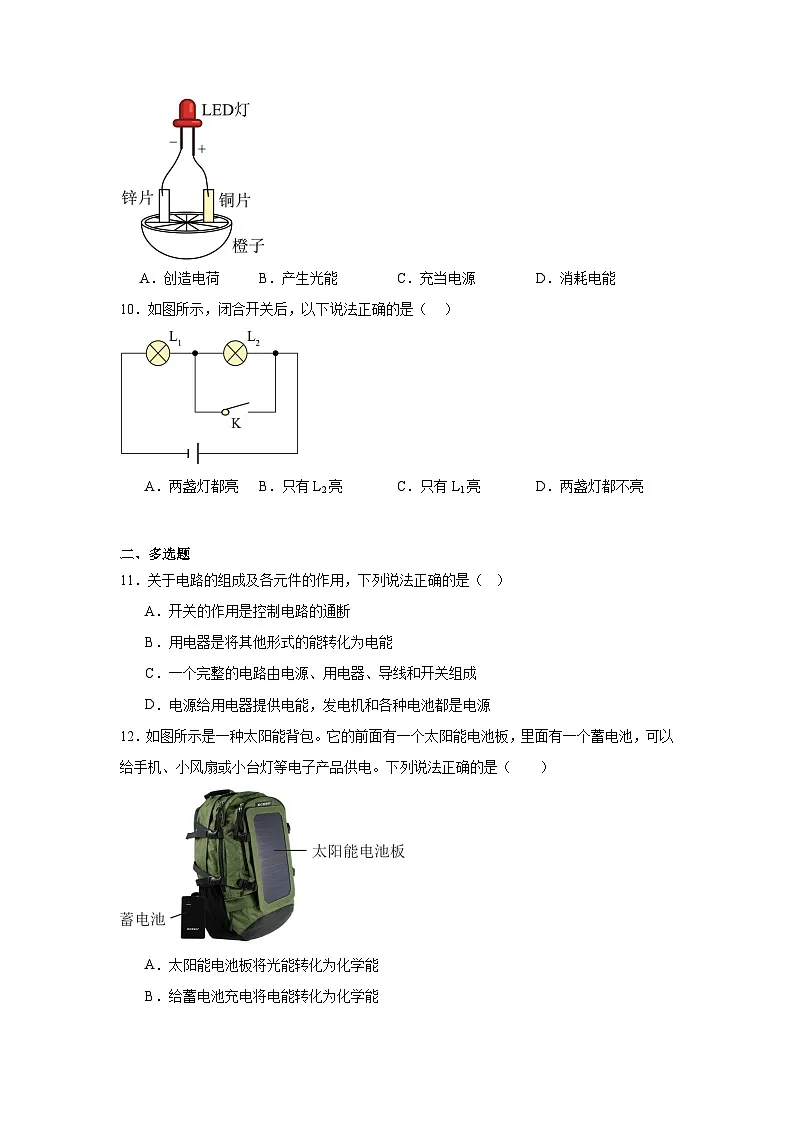

9．某兴趣小组通过如图所示的方式使二极管（LED灯）发光。图中的橙子在电路中的作用是（ ）
A．创造电荷B．产生光能C．充当电源D．消耗电能
10．如图所示，闭合开关后，以下说法正确的是（ ）
A．两盏灯都亮B．只有L2亮C．只有L1亮D．两盏灯都不亮
二、多选题
11．关于电路的组成及各元件的作用，下列说法正确的是（ ）
A．开关的作用是控制电路的通断
B．用电器是将其他形式的能转化为电能
C．一个完整的电路由电源、用电器、导线和开关组成
D．电源给用电器提供电能，发电机和各种电池都是电源
12．如图所示是一种太阳能背包。它的前面有一个太阳能电池板，里面有一个蓄电池，可以给手机、小风扇或小台灯等电子产品供电。下列说法正确的是（ ）
A．太阳能电池板将光能转化为化学能
B．给蓄电池充电将电能转化为化学能
C．小台灯工作时将光能转化为电能
D．小风扇工作时将电能转化为机械能
13．四个悬挂着的轻质绝缘小球，静止时的位置关系如图所示，下列说法正确的是（ ）
A．A球与C球可能带有异种电荷B．B球可能带电，也可能不带电
C．B球与D球可能带有同种电荷D．D球可能带电，也可能不带电
三、填空题
14．如图所示，是用航标灯发出的光来让海上的船只看清方位的示意图， （选填“铝板”或“碳”）是正极，是将 能转换为电能。
15．在学习了电磁继电器内容后，学校科技小组自制了一个“户外路灯光控自动系统”，其内部电路如图所示。当户外光线不足时，光敏电阻R的阻值增大，则电磁铁的磁性变 （强/弱），衔铁与触点 （1/2）接触，户外路灯L通电发光。
16．导体容易导电是因为其内部存在大量 。而绝缘体中，电荷几乎都被束缚在原子核附近不能自由移动，所以就不容易导电。
17．题图所示的电路中，开关处于图示状态时，小灯泡 （选填“亮”或“不亮”），这时的电路处于 状态；将开关闭合时，电路处于 状态；如果不小心把A、B两个接线柱用导线接在一起，则会造成 。
18．指纹识别解锁是目前较为流行的手机解锁方式，如图甲所示手指轻轻触碰感应区，则感应区相当于手机电路中的 ；图乙为一款支持无线反向充电技术的手机，简单来说就是手机可以通过无线充电器实现充电，开启无线反向充电后，A手机可以作为 给另一部B手机进行无线充电，此时A手机把 能转化为 能。
四、实验题
19．如图甲所示的电路，闭合开关，两灯均不亮。已知电路连接正确，是其中一个小灯泡损坏了。在不拆开原电路的基础上，将图乙所示的实验器材分别连入电路，设计检测方法，找出损坏的小灯泡，请你完成表格中相关内容。
五、综合题
20．“中国国家反恐小组“的拆弹专家要立即拆除恐怖分子设置的定时爆炸装置。如图所示引爆电路工作原理电路图。请你帮助专家结合所学的知识进行分析排爆。
（1）定时器（钟表）应该安装在 （选填“a”或“b”）导线上。在定时阶段，该导线是 （选填“通”或“开”）路，因此起爆器被短路，电流 （选填“能”或“不能”）通过引爆器，因此在定时阶段起爆器不会爆炸引爆炸弹；
（2）当定时器（钟表）定时结束时b导线被 （填“接通”或“切断”），此时电流 （选填“能”或“不能”）通过起爆器，因此在定时结束的瞬间起爆器立即爆炸；
（3）综上所述，定时器（钟表）在定时阶段相当于一个 （选填“闭合”或“断开”）的开关。为使该定时爆炸装置停止工作，应立即剪断导线 （选填“a”或“b”）。
21．科学史上有这样一段关于意大利科学家伽伐尼和伏打的佳话，“一条蛙腿”引发了电生理学的起源和电池的发明。阅读材料并回答问题：
(1)伽伐尼在经历了“蛙腿抽动”这一偶然发现之后，重复此实验的目的是 ；
(2)伽伐尼进行实验①的实验假设是： 是引起蛙腿抽动的原因；
(3)伏打的质疑引发了伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接触，一头和蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”。此实验 （选填“支持”或“不支持”）伽伐尼原有的结论；
(4)在伏打提出“金属电”后约50年，德国科学家亥姆霍兹指出，所谓“金属电”是化学作用引起的，是溶液中的离子定向移动而产生的电流。伏打电堆其实是多个伏打电池串联而成的电池组。是将 能转化为电能的装置。
所选器材
检测电路图
现象与结论
检测灯泡
闭合开关，若检测灯泡发光，则 断路，若检测灯泡不发光，则 断路
导线
闭合开关，若发光，则 断路，若不发光，则 断路
《13.1初识家用电器和电路》参考答案
1．D
【详解】ABC．该三个选项的电路图，电流均可以从电源正极出发，经灯泡回到电源负极，形成通路，灯泡可以正常发光，故ABC不符合题意；
D．图中电池的两极接在了灯泡的同一接线柱上，形成了电源短路，灯泡不能发光，故D符合题意。
故选D。
2．A
【详解】
由图可知，灯泡、电池、开关与所对应的电路符号是相符的，而电流表的电路符号是，故A符合题意，BCD不符合题意。
故选A。
3．A
【详解】太阳能帆板是吸收太阳能，把太阳能转化为电能的装置，太阳能帆板可以为电路提供电能，故相当于电路中的电源。
故选A。
4．A
【详解】
A．电流表的符号是，是电压表符号，故A符合题意；
B．灯泡的符号正确，故B不符合题意；
C．电池的符号正确，故C不符合题意；
D．开关的符号正确，故D不符合题意。
故选A。
5．B
【详解】开关断开时，电路为并联电路；当开关闭合时，会形成电源短路，会损坏电源，两灯泡均无电流通过，两灯均不发光，但灯泡不会损坏。故ACD不符合题意，B符合题意。
故选B。
6．B
【详解】A．S1断开、S2闭合时，电流从电源正极出发，经S2直接回到电源负极，会造成电源短路，不是断路，故A错误；
B．S1闭合、S2断开时，电流从电源正极出发，经S1、小灯泡L回到电源负极，电路是通路，小灯泡正常发光，故B正确；
C．S1和S2都闭合时，电流从电源正极出发，经S2直接回到电源负极，造成电源短路，小灯泡中没有电流通过，不会烧坏，故C错误；
D．S1和S2都断开时，电路处于断路状态，电源中没有电流通过，故D错误。
故选B。
7．D
【详解】由图可知，该符号表示的是灯泡，故ABC不符合题意，D符合题意。
故选D。
8．D
【详解】A．简单电路由四部分构成：电源、导线、开关和用电器，图中缺少电源，故A错误；
B．闭合开关后灯泡与开关并联会造成短路的情况，故B错误；
C．图中没有开关，连接后可能会损坏用电器，故C错误；
D．电路有电源、导线、开关和用电器，符合简单电路的构成且连接正确，故D正确。
故选D。
9．C
【详解】图中的橙子是提供电能的装置，故橙子在电路中充当电源，故ABD不符合题意，C符合题意。
故选C。
10．C
【详解】由电路图可知，开关闭合前，两灯泡串联，开关闭合后，灯L2被短路，因此只有L1亮。
故选C。
11．ACD
【详解】A．电路连接正确后，断开开关，电路断开，处于断路状态，用电器不工作，闭合开关，电路接通，处于通路状态，用电器工作，故开关能控制电路的通断，故A正确；
B．用电器是消耗电能的电学元件，是将电能转化为其他形式的能量，故B错误；
C．一个完整的电路包含提供电能的电源、输送电能的导线、消耗电能的用电器和控制电路通断的开关，故C正确；
D．物理学中将电池这类能够提供电能的装置叫做电源，发电机将机械能转化为电能，各种电池将化学能转化为电能，都能为用电器提供电能，都是电源，故D正确。
故选ACD。
12．BD
【详解】A．太阳能电池板是将太阳能转化为电能，故A错误；
B．给蓄电池充电是将电能转化为化学能储存起来，故B正确；
C．小台灯工作时是将电能转化为光能，故C错误；
D．小风扇工作时将电能转化为机械能，故D正确。
故选BD。
13．ACD
【详解】A．由图可知，A、B两球相互排斥，说明A、B两球带同种电荷，BC相互吸引，说明C可能带与B不同种类的电荷，也可能不带电，由于A、B带同种电荷，所以如果C带电，将与A也带不同种类的电荷，故A正确；
B．由于A、B两球相互排斥，说明B一定带电，故B错误；
CD．由于A、B两球相互排斥，说明B一定带电；BC相互吸引，B带电，C可能不带电，也可能带与B不同种类的电荷；CD相互吸引，如果C不带电，则D一定带电，如果C带电，则D可能不带电，也可能带与C不同种类的电荷，故如果D带电，则与B所带电荷种类相同，故CD正确。
故选ACD。
14． 碳 化学
【详解】[1][2]电源的外部电流从电源的正极出发回到负极，由图中电流方向可知碳是正极，电源是提供电能的装置，电池将化学能转化为电能。
15． 弱 1
【详解】[1]由图得，定值电阻R与电磁铁串联，当户外光线不足时，光敏电阻R的阻值增大，控制电路的电阻变大，电源电压不变，由欧姆定律得，电路电流变小，串联电路电流处处相等，则通过电磁铁的电流变小，电磁铁的磁性变弱。
[2]衔铁与触点1接触，路灯L被接通，户外路灯L通电发光；衔铁与触点2接触，路灯L被断开，户外路灯L不发光。
16．可以自由移动的电荷
【详解】导体容易导电的原因是其内部存在大量可以自由移动的电荷。如：金属中的自由电子、酸碱盐溶液中的正负离子等，这些自由电荷能够定向移动形成电流；而绝缘体中电荷几乎都被束缚在原子核附近，无法自由移动，因此不容易导电。
17． 不亮 开路（或断路） 通路 短路
【详解】[1]如图所示的电路中，开关处于图示状态时，开关断开，此时电路中没有电流，因此电灯不亮，这时的电路叫断路；
[2]将开关闭合时，电路处处连通，此时的电路叫通路； 如果不小心把A、B两接线柱用导线接在一起，则电源两极被导线连在一起，形成短路，可能把电源烧坏，这是绝对不允许 的。
18． 开关 电源 化学 电
【详解】[1]手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区对手机起控制作用，相当于手机电路中的开关。
[2][3][4]提供电能的装置叫电源；用电器消耗电能，将电能转化为其他形式的能。开启无线反向充电后，A手机作为电源给另一部手机提供电能，进行无线充电，此时A手机把化学能转化为电能。
19．
【详解】[1][2]题中限定L1、L2中有一个灯泡损坏。如果把检测灯泡与L1并联，闭合开关，检测灯泡发光，说明此时电路中有电流，说明L2没有损坏，L1一定断路；若检测灯泡不发光，说明此时电路中没有电流，此时电路仍然是断路，则说明L2一定是断路。
[3][4] 把导线与L1并联，闭合开关，若L2发光，说明L2没有损坏，那损坏的一定是L1，所以这种情况下应该是L1断路；若L2不发光，说明此时电路中没有电流，此时电路断路，则一定是L2断路。
20． b 通 不能 切断 能 闭合 a
【详解】（1）[1][2][3]由电路图知，定时器应相当于开关安装在b导线上，在定时阶段，该定时器是接通的，即b导线通路，则起爆器被短路，电流通过小灯泡，而不经过引爆器，起爆器不工作，不会发生爆炸。
（2）[4][5]定时结束，则定时器会切断b导线，那么电流通过起爆器及小灯泡形成回路，起爆器立即爆炸。
（3）[6][7]定时器在定时阶段相当于处于闭合状态的开关，起爆器处于短路状态。此时应剪断a导线，则定时结束时，起爆器所在电路断开，无法爆炸。
21．(1)避免实验结果的偶然性
(2)“动物电”
(3)不支持
(4)化学
【详解】（1）在本题描述的实验中，重复同一操作此实验的目的是避免实验结果的偶然性，确保结论的可靠性。
（2）从伽伐尼进行实验的过程和结论可知，他进行实验①的实验假设是：动物体内存在某种电，即“动物电”是引起蛙腿抽动的原因。
（3）由题意可知，伽伐尼新的实验：“伽伐尼剥出蛙腿的一条神经，一头和脊柱接触，一头和蛙腿受损的肌肉接触，多次实验均发现蛙腿抽动”，此实验不支持他原有的结论，因为并没有利用到金属。
（4）德国科学家亥姆霍兹指出，所谓“金属电”是化学作用引起的，最终研究表明，伏打电堆是将化学能转化为电能的装置。
题号
1
2
3
4
5
6
7
8
9
10
答案
D
A
A
A
B
B
D
D
C
C
题号
11
12
13







答案
ACD
BD
ACD
